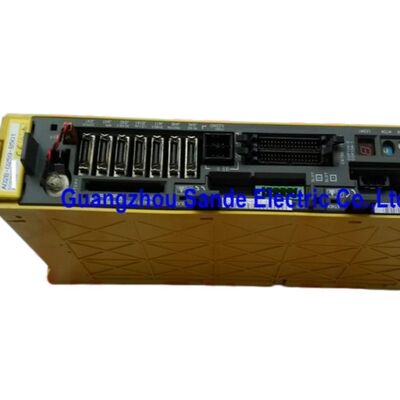

A06B-6096-H104 Moduł serwo wzmacniacza Fanuc A06B6096H104 A06B-6096-H104

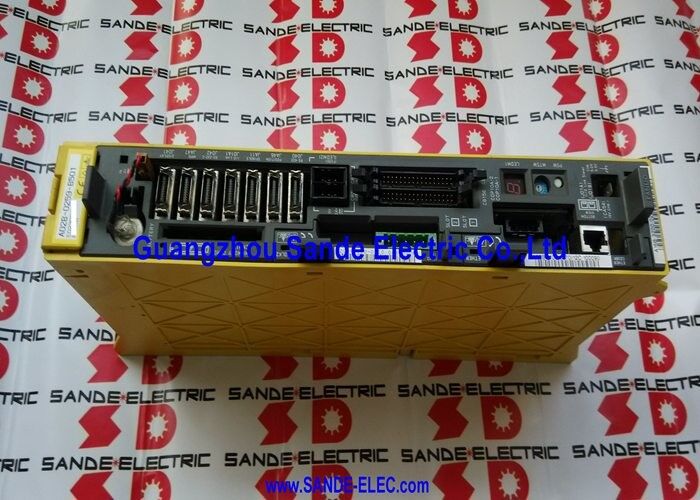

FANUC A06B-6096-H104 Wzmacniacz serwo napędu SVM1-40L

Przegląd

FANUC A06B-6096-H104 to moduł wzmacniacza serwo napędu z serii Alpha oficjalnie oznaczony jako SVM1-40L z interfejs FSSB. W informacjach o zamówieniach FANUC dla serii zasilanej napięciem 200 V, ten model jest przedstawiony jako standardowy wzmacniacz jednoosiowy o wymiarach zewnętrznych 380 × 60 × 307 mm.

To od razu mówi dwie rzeczy. Po pierwsze, jest to moduł jednoosiowy, co czyni go odpowiednim do konstrukcji maszyn, w których jeden wzmacniacz jest dedykowany jednemu kanałowi serwo napędu.

Po drugie, znajduje się w większej ramie 40L w rodzinie SVM1, więc nie jest to najmniejsza jednostka w gamie i należy ją wybierać na podstawie dokładnego dopasowania modelu, a nie tylko wyglądu.

Kluczowe parametry

Profil techniczny

W indywidualnej tabeli specyfikacji FANUC, SVM1-40L jest powiązany z przykładami odpowiednich silników, w tym α3/3000, α6/2000, α12/2000, α22/1500 i αC22/1500.

Ta sama tabela podaje znamionowy prąd wyjściowy 12,5 Arms i znamionowy limit prądu 40 Ap dla tej klasy modeli. FANUC podaje również, że powszechną metodą sterowania SVM jest sterowanie PWM sinusoidalne z mostkiem tranzystorowym (IGBT).

Z perspektywy strony produktu, to szczerze mówiąc ułatwia pozycjonowanie H104. To nie jest po prostu „wzmacniacz serwo napędu”; to zdefiniowany moduł Alpha jednoosiowy w klasie 40L, przeznaczony do zastosowań serwo napędów CNC, gdzie liczy się przewidywalna zdolność prądowa i prawidłowe dopasowanie systemu. Kupujący szukający tego części zazwyczaj rozwiązują rzeczywiste wymagania po stronie maszyny, a nie przeglądają abstrakcyjny katalog.

Wartość zastosowania i serwisu

A06B-6096-H104 najlepiej sprawdza się jako dokładny zamiennik w systemie serwo napędów FANUC, który jest już zaprojektowany wokół architektury FSSB.

Gdy maszyna została zbudowana wokół tej struktury komunikacyjnej, praktycznym celem nie jest zastąpienie „czegoś podobnego”. Celem jest dopasowanie odpowiedniej klasy wzmacniacza, zachowanie oryginalnego projektu sterowania i przywrócenie osi do stabilnego działania bez niepotrzebnego przeprowadzania okablowania lub wprowadzania zamieszania w parametrach.

W przypadku zamówień technicznych, wartość tego modelu polega na przejrzystości. Instrukcja FANUC identyfikuje ramę, typ interfejsu, klasę prądu wyjściowego i przykłady odpowiednich silników. Daje to inżynierom wystarczająco dużo ugruntowanych informacji, aby zweryfikować, czy zainstalowany wzmacniacz i docelowy zamiennik faktycznie należą do tej samej rodziny elektrycznej.

FAQ

P1: Jakie jest oficjalne oznaczenie modelu A06B-6096-H104?
FANUC oznacza A06B-6096-H104 jako SVM1-40L, co oznacza, że jest to jednoosiowy moduł wzmacniacza serwo napędu z serii Alpha wykorzystujący interfejs FSSB. To oznaczenie jest kluczowym punktem odniesienia do dopasowania części podczas serwisu lub wymiany.

P2: Do jakiej klasy wyjściowej należy ten wzmacniacz?
Według indywidualnej tabeli specyfikacji FANUC, SVM1-40L jest przypisany znamionowy prąd wyjściowy 12,5 Arms i znamionowy limit prądu 40 Ap.

W terminologii przemysłowej, to umieszcza go w grupie jednoosiowych wzmacniaczy klasy 40, a nie w mniejszych jednostkach klasy 20.

P3: Jakie silniki są oficjalnie pokazane z SVM1-40L w instrukcji?
Instrukcja FANUC wymienia przykładowe odpowiednie silniki, w tym α3/3000, α6/2000, α12/2000, α22/1500 i αC22/1500.

Nie oznacza to, że każda decyzja dotycząca zastosowania powinna opierać się wyłącznie na krótkiej liście, ale pokazuje zamierzoną klasę silnika i daje kupującym solidny punkt wyjścia do przeglądu kompatybilności.

P4: Dlaczego interfejs FSSB jest ważny przy zakupie tego modelu?
Ponieważ FANUC rozdziela numery zamówień wzmacniaczy według rodziny interfejsów w oficjalnej sekcji zamówień.

A06B-6096-H104 to konkretnie wersja z interfejsem FSSB, więc użycie części dokładnie dopasowanej do interfejsu pomaga uniknąć problemów z instalacją i zachowuje metodę komunikacji, do której został zaprojektowany sterownik CNC.

P5: Co powinien zweryfikować zespół konserwacyjny przed zainstalowaniem zamiennika H104?
Powinni potwierdzić zainstalowany numer zamówienia, typ interfejsu sterownika CNC, zamierzone dopasowanie silnika i fizyczne dopasowanie w szafie.

FANUC ostrzega również użytkowników, aby upewnili się, że kombinacja silnika/wzmacniacza jest odpowiednia i że ustawione są prawidłowe parametry, ponieważ nieprawidłowe kombinacje mogą spowodować zatrzymanie normalnego działania systemu i uszkodzenie wzmacniacza.
