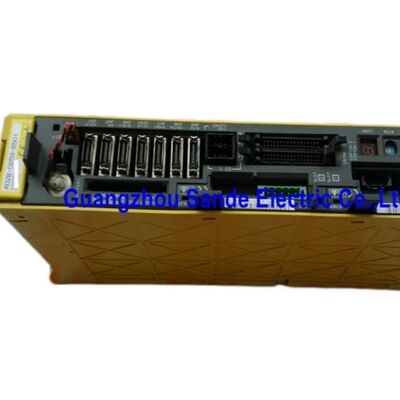

Moduł wzmacniacza serwo Fanuc A06B-6096-H205 A06B6096H205 A06B-6096-H205

FANUC A06B-6096-H205 Moduł serwo wzmacniacza Alpha SVM2-20/40

Przegląd

Moduł FANUC A06B-6096-H205 to dwuosiowy moduł serwo wzmacniacza z serii Alpha, zidentyfikowany w instrukcji obsługi FANUC jako SVM2-20/40 dla interfejsem FSSB. W oficjalnej sekcji zamówień dla serii zasilanej napięciem 200 V, jest on wymieniony jako standardowy moduł o wymiarach zewnętrznych 380 × 60 × 307 mm, co plasuje go w klasie kompaktowych wzmacniaczy wieloosiowych, stosowanych tam, gdzie ważna jest przestrzeń w szafie sterowniczej i czysta integracja osi.

Jest to rodzaj modułu, którego kupujący zazwyczaj szukają, gdy maszyna nie wymaga szerokiej modernizacji, ale precyzyjnego, identycznego zamiennika, który pasuje do oryginalnej architektury napędu.

W praktyce serwisowej ma to większe znaczenie niż ogólne hasła o „wysokiej wydajności”.

Prawidłowy moduł SVM2 przywraca zamierzoną strukturę osi, utrzymuje okablowanie i logikę interfejsu zgodne z oryginalnym systemem oraz zmniejsza ryzyko przekształcenia wymiany części w problem z uruchomieniem.

Kluczowe parametry

Profil techniczny

Instrukcja FANUC grupuje SVM2-20/40 w tabeli specyfikacji poszczególnych modułów serwo w serii zasilanej napięciem 200 V, a konwencja nazewnictwa jest zgodna z dwuosiowym układem o mieszanej pojemności.

W tym samym zestawie instrukcji, tabela rozpraszania ciepła pokazuje A06B-6096-H205 z przykładowym połączeniem silników αC12/2000 i αC22/1500, co jest pomocne w zrozumieniu zamierzonej klasy kombinacji osi, którą obsługuje ten wzmacniacz.

FANUC podaje również, jako wspólną specyfikację SVM, że metoda sterowania obwodem głównym to sterowanie PWM sinusoidalne z mostkiem tranzystorowym (IGBT).

To, co czyni ten model wartościowym komercyjnie, to nie tylko to, że jest dwuosiowy, ale także to, że łączy dwie różne klasy serwo w jednej obudowie modułu.

Często jest to dokładnie to, czego potrzebują starsze platformy maszyn FANUC: jeden korpus wzmacniacza, dwa skoordynowane kanały serwo i układ szafy sterowniczej już zaprojektowany wokół tego formatu. Dla zespołów serwisowych oznacza to szybsze planowanie wymiany i mniej niespodzianek podczas instalacji.

Kontekst zastosowania i wymiany

Dla użytkowników przemysłowych kluczowym punktem decyzyjnym jest kompatybilność. Wzmacniacz dwuosiowy nie jest zamienny tylko dlatego, że inny egzemplarz wygląda podobnie lub ma ten sam prefiks rodziny. Własna instrukcja FANUC podkreśla konieczność wyboru wzmacniacza odpowiedniego dla interfejsu między CNC a SVM, co jest szczególnie ważne tutaj, ponieważ A06B-6096-H205 to wersja FSSB rodziny modułów.

W działającej maszynie ten wzmacniacz byłby zazwyczaj wybierany przez techników i kupujących części, którzy potrzebują zachować oryginalny rozkład osi i uniknąć zmiany istniejącej topologii sterowania.

Dzięki temu nadaje się do zapasów serwisowych, projektów przebudowy maszyn i środowisk produkcyjnych, gdzie koszt przestoju jest znacznie wyższy niż koszt pozyskania dokładnego modelu.

FAQ

P1: Czym dokładnie jest A06B-6096-H205 w gamie FANUC?
Jest to dwuosiowy moduł serwo wzmacniacza z serii Alpha, oznaczony przez FANUC jako SVM2-20/40 z interfejsem FSSB w serii zasilanej napięciem 200 V.

To oficjalne oznaczenie jest ważne, ponieważ informuje, że nie jest to generyczny wzmacniacz jednoosiowy, ale dwuosiowy moduł mieszany przeznaczony do konkretnej architektury napędu i komunikacji CNC.

P2: Dlaczego oznaczenie „20/40” ma znaczenie?
W układzie specyfikacji FANUC, SVM2-20/40 pojawia się w zgrupowanych tabelach specyfikacji indywidualnych w sposób zgodny z dwuosiowym formatem o mieszanej pojemności, a tabela rozpraszania ciepła podaje oficjalny przykładowy zestaw αC12/2000 i αC22/1500 dla tego konkretnego numeru zamówienia.

Dla inżyniera lub kupującego jest to bardziej użyteczne niż etykieta sprzedażowa, ponieważ pokazuje, że moduł należy do klasy dwuosiowej z różnymi pojemnościami kanałów, a nie dwoma identycznymi wyjściami.

P3: Czy ten moduł jest przeznaczony tylko do systemów FSSB?
Tak, na podstawie sekcji zamówień FANUC, A06B-6096-H205 to wersja z interfejsem FSSB modułu SVM2-20/40.

Ma to znaczenie podczas wymiany, ponieważ numery zamówień z serii 6096 są oddzielone od innych wariantów interfejsu w instrukcji, więc właściwą rodzinę interfejsu należy dopasować przed zakupem lub instalacją.

P4: Co należy sprawdzić przed wymianą A06B-6096-H205?
Należy najpierw sprawdzić zainstalowany numer części, typ interfejsu, oryginalny układ osi maszyny i przestrzeń w szafie sterowniczej. FANUC zauważa również, że użytkownicy powinni upewnić się, że kombinacja silnika/wzmacniacza jest odpowiednia i że określono prawidłowe parametry, ponieważ niezgodność może uniemożliwić normalne działanie i może uszkodzić wzmacniacz.

P5: Dlaczego ten model jest przydatny w konserwacji starszych systemów CNC?
Ponieważ pozwala maszynie zachować oryginalną dwuosiową strukturę wzmacniacza bez przeprojektowywania szafy sterowniczej lub zmiany interfejsu komunikacyjnego.

W rzeczywistej pracy serwisowej często oznacza to szybsze przywrócenie sprawności, mniej przeprogramowania okablowania i mniejsze ryzyko wtórnych usterek po instalacji, zwłaszcza w maszynach zbudowanych wokół oryginalnej topologii serwo FSSB.
