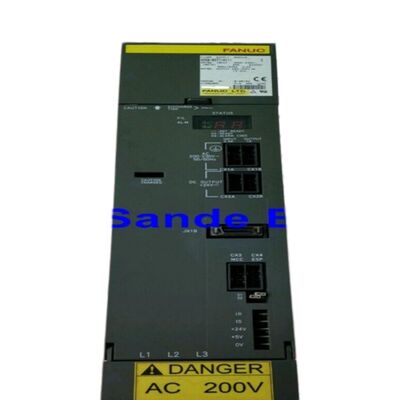

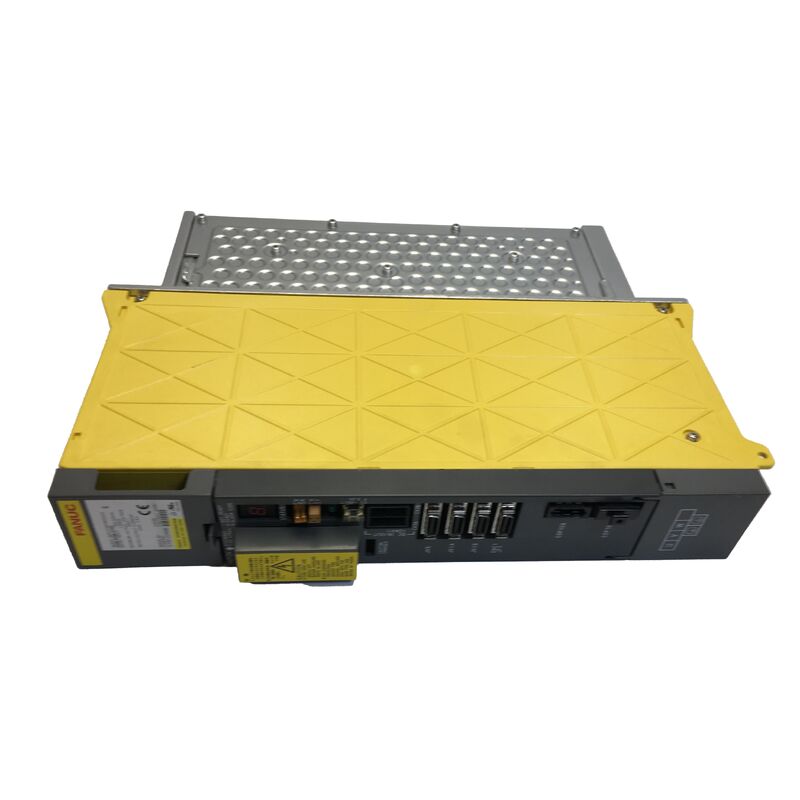

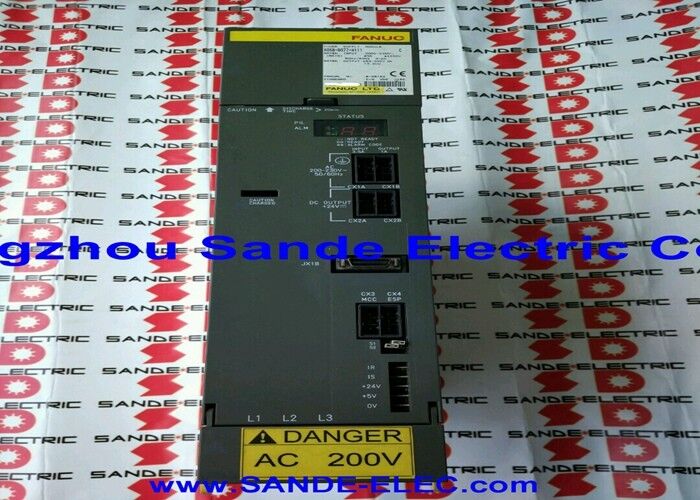

A06B-6096-H304 Moduł wzmacniacza serwo Fanuc A06B6096H304 A06B-6096-H304

Fanuc A06B-6096-H304 | Moduł serwo Alpha SVM3-20/20/20 — 3-osiowy, 5,9A na oś, 283–325V, 3,7kW, interfejs FSSB, obudowa 90mm, trzy tranzystory 50A

Przegląd

Fanuc A06B-6096-H304 to SVM3-20/20/20 — trójosiowy moduł serwo Alpha, który jednocześnie dostarcza równe 5,9A mocy napędowej do trzech niezależnych osi serwo, zamknięty w jednej obudowie o szerokości 90 mm, która czerpie moc roboczą ze współdzielonej magistrali DC PSM.

Trzy osie w jednym gnieździe 90 mm to kluczowa wartość handlowa tego modułu: centrum obróbcze z osiami X, Y i Z napędzanymi przez małe silniki Alpha może pomieścić wszystkie trzy napędy serwo w szerokości gniazda, które zajmowałby pojedynczy duży SVM1.

Oznaczenie "20/20/20" odpowiada trzem dopasowanym kanałom prądu wyjściowego klasy 20 — znamionowo 5,9A na oś, odpowiednie dla lżejszego końca zakresu silników Alpha: silnikom serwo aC/2000, a0/2000, a1/2000, a2/2000 i a3/2000, które są powszechne w kompaktowych centrach obróbczych i wiertarskich.

Są to osie maszyny wymagające responsywnego, precyzyjnego pozycjonowania, a nie wysokiego momentu obrotowego podczas cięcia — obróbka trójosiowa z wrzecionami o małej średnicy i stosunkowo lekkimi detalami.

Napędzanie trzech takich osi z jednego SVM3-20/20/20 zamiast trzech indywidualnych modułów SVM1 zmniejsza szerokość szafy sterowniczej i upraszcza okablowanie magistrali DC, kosztem jednego modułu obsługującego kompletny trójosiowy system serwo.

A06B-6096-H304 to wersja z interfejsem FSSB tego, co byłoby modułem SVM3 typu A/B z interfejsem elektrycznym z serii A06B-6079.

Rozróżnienie numeru produktu między dwiema seriami — 6079 dla interfejsu elektrycznego, 6096 dla FSSB — jest bezpośrednią konsekwencją przejścia na Alpha i: kiedy Fanuc wprowadził szybką magistralę serwo szeregową światłowodową w generacji 16i/18i, stworzył linię produktów A06B-6096 jako odpowiednik FSSB istniejącej rodziny SVM z interfejsem elektrycznym A06B-6079, zachowując identyczne specyfikacje silnika i wyjścia, zmieniając jedynie interfejs komunikacyjny CNC.

Kluczowe specyfikacje

FSSB vs A06B-6079 — Dlaczego seria się zmieniła

Różnica funkcjonalna między rodzinami SVM A06B-6096 i A06B-6079 polega wyłącznie na interfejsie komunikacyjnym CNC.

Moduły SVM A06B-6079 wykorzystują szeregowy interfejs elektryczny typu A lub B do komunikacji z kartą serwo CNC.

Moduły A06B-6096 wykorzystują FSSB — Fanuc Serial Servo Bus — cyfrowy łącze światłowodowe, które łączy kartę FSSB CNC z pierwszym modułem SVM w łańcuchu, z kolejnymi modułami połączonymi szeregowo za pomocą kabli światłowodowych.

Implikacje praktyczne są znaczące dla inżynierów serwisu.

Maszyna wyposażona w sterowanie CNC 16i lub 18i i moduły SVM A06B-6096 wykorzystuje okablowanie FSSB między kartą CNC a szafą napędów serwo.

Te kable światłowodowe i ich połączenia stanowią dodatkowy element diagnostyczny — uszkodzone lub brudne złącze FSSB może powodować alarmy komunikacyjne serwo, które naśladują awarie napędu.

A06B-6096-H304 nie może zastąpić odpowiednika A06B-6079 SVM3 w maszynie z kartą CNC z interfejsem typu A/B, ani A06B-6079 nie może zastąpić A06B-6096 w systemie FSSB.

Trzy tranzystory 50A — zapas prądu i wydajność szczytowa

Każda z trzech osi w SVM3-20/20/20 jest obsługiwana przez moduł tranzystora 50A, mimo że znamionowy prąd wyjściowy wynosi tylko 5,9A.

To znaczne obniżenie parametrów — znamionowo około 12% szczytowej zdolności tranzystora — nie jest niezwykłe w filozofii projektowania SVM firmy Fanuc.

Obciążalność tranzystora musi uwzględniać prąd szczytowy podczas maksymalnego przyspieszenia, który może chwilowo osiągnąć od trzech do czterech razy znamionowy prąd ciągły.

Silnik o znamionowym prądzie 5,9A może wymagać od tranzystora 15–20A podczas gwałtownego przyspieszenia; urządzenie 50A obsługuje ten szczyt z zapasem.

Trzy tranzystory są oddzielnie wymienne jako części zamienne, co sprawia, że SVM3-20/20/20 jest ekonomicznie naprawialny, gdy pojedynczy tranzystor ulegnie awarii z powodu jednorazowego przeciążenia (zwarcie silnika, awaria enkodera podczas szybkiego ruchu osi).

Awaria pojedynczego tranzystora jest możliwa do naprawienia bez wymiany całego modułu; płyta okablowania i karty sterujące nie są dostępne oddzielnie i wymagają wymiany lub specjalistycznej naprawy.

Typowa instalacja — trzy równe osie

SVM3-20/20/20 jest najczęściej spotykany w maszynach, w których wszystkie trzy zaprogramowane osie wymagają podobnej charakterystyki momentu obrotowego i prędkości: trójosiowe centra obróbcze pionowe, centra wiertarskie i maszyny specjalnego przeznaczenia, w których osie posuwu X, Y i Z są napędzane silnikami klasy 0,5kW do 1,5kW.

Każda oś działa niezależnie w ramach pętli serwo FSSB — trzy kanały osi modułu SVM3 są logicznie niezależne, nawet jeśli dzielą tę samą fizyczną obudowę, to samo połączenie magistrali DC i tę samą płytę okablowania.

Całkowity pobór mocy z magistrali 3,7kW zakłada jednoczesną pracę wszystkich trzech osi.

W praktyce jednoczesna praca z pełnym prądem na wszystkich trzech osiach jednocześnie występuje podczas złożonych, jednoczesnych ruchów trójosiowych, ale nawet podczas tych zdarzeń całkowity pobór mocy z magistrali pozostaje umiarkowany na poziomie 3,7kW, pozostawiając zasilacz PSM maszyny z wystarczającą mocą dla wzmacniacza wrzeciona SPM i wszelkich innych modułów SVM współdzielących magistralę.

FAQ

P1: Wszystkie trzy osie SVM3-20/20/20 mają tę samą obciążalność 5,9A. Czy ten moduł może być używany w maszynie, w której jedna oś wymaga wyższego prądu niż pozostałe dwie?

Nie. SVM3-20/20/20 dostarcza 5,9A do wszystkich trzech osi.

Jeśli jakakolwiek pojedyncza oś wymaga większego prądu — dla większego silnika lub wyższej siły cięcia — właściwym modułem jest jeden z wariantów SVM3 o mieszanych obciążeniach (np. SVM3-20/20/40, SVM3-12/20/40), gdzie oś o wyższym prądzie jest podłączona do kanału N z obciążalnością 12,5A lub 18,7A.

Uruchomienie silnika wymagającego 7–8A na kanale o obciążalności 5,9A spowoduje alarmy przeciążenia serwo SV401 podczas ruchów pod dużym obciążeniem.

P2: Ten moduł ma interfejs FSSB. Ile modułów SVM3-20/20/20 można połączyć szeregowo na jednej linii FSSB?

Linia FSSB obsługuje wiele modułów wzmacniaczy serwo w łańcuchu, z maksymalną liczbą osi określoną przez możliwości FSSB sterowania CNC. Sterowania CNC Fanuc 16i/18i obsługują do 8 osi na jednej linii FSSB (niektóre konfiguracje obsługują więcej z rozszerzonym FSSB).

Pojedynczy SVM3-20/20/20 wykorzystuje trzy sloty osi w łańcuchu FSSB. Dwa moduły SVM3-20/20/20 zużywają sześć z ośmiu dostępnych slotów osi. Dokładny limit łańcucha zależy od typu sterowania CNC i konfiguracji oprogramowania.

P3: Karty sterujące A06B-6096-H304 są wymienione jako A20B-2100-026x. Oznaczenie "x" sugeruje wiele wersji. Czy wpływa to na zamienność w module zastępczym?

Litera "x" w A20B-2100-026x oznacza cyfrę rewizji, która może się różnić. Różne karty rewizyjne pojawiają się w całym cyklu produkcyjnym SVM3-20/20/20 bez wpływu na funkcję w maszynie — wszystkie rewizje tej karty sterującej pełnią tę samą rolę.

W przypadku zakupu modułu zastępczego, każda rewizja A06B-6096-H304 jest funkcjonalnie równoważna w maszynie, niezależnie od tego, która konkretna rewizja A20B-2100-026x jest zainstalowana. Rewizja ma znaczenie tylko dla dokumentacji naprawy na poziomie płyty.

P4: Kiedy SVM3-20/20/20 pokazuje alarm serwo SV411 na jednej osi, czy oznacza to, że cały trójosiowy moduł musi zostać wymieniony?

SV411 (alarm prądu serwo) lub jakikolwiek alarm serwo na pojedynczej osi w SVM3-20/20/20 nie oznacza automatycznie, że cały moduł uległ awarii.

Usterka może być specyficzna dla osi: zwarcie uzwojenia silnika na tej osi, uszkodzony kabel zasilający silnik powodujący zwarcie międzyfazowe lub uszkodzenie kabla enkodera powodujące stan niekontrolowany, który wyzwala zabezpieczenie nadprądowe.

Odłącz silnik i kabel od uszkodzonej osi i wyczyść alarm — jeśli alarm zniknie po odłączeniu osi, usterka leży w silniku lub okablowaniu, a nie w module SVM.

Jeśli alarm utrzymuje się po odłączeniu osi, moduł tranzystora dla tej osi mógł ulec awarii.

P5: Czy A06B-6096-H304 może być używany z silnikami Alpha i (seria A06B-0 z enkoderami 1 000 000 ppr) zamiast oryginalnych silników Alpha?

SVM3-20/20/20 to moduł generacji Alpha (seria A06B-6096) przeznaczony do silników generacji Alpha.

Podłączenie silników Alpha i do wzmacniacza SVM generacji Alpha nie jest obsługiwane — interfejs enkodera, parametry elektryczne silnika i zestaw parametrów serwo różnią się między generacjami.

Seria silników Alpha i wymaga wzmacniacza SVM Alpha i (seria A06B-6114) oraz odpowiedniego PSM Alpha i.

Użycie silników Alpha i z A06B-6096-H304 wymagałoby dostosowania parametrów, które mogą nie być w pełni obsługiwane i mogą prowadzić do niestabilnego zachowania serwo.
