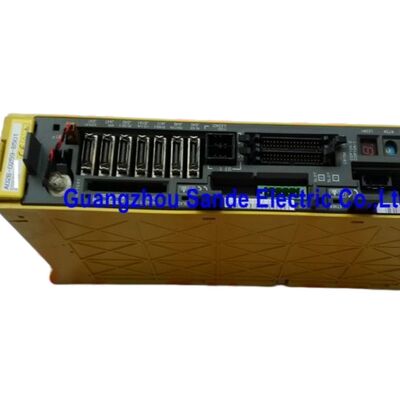

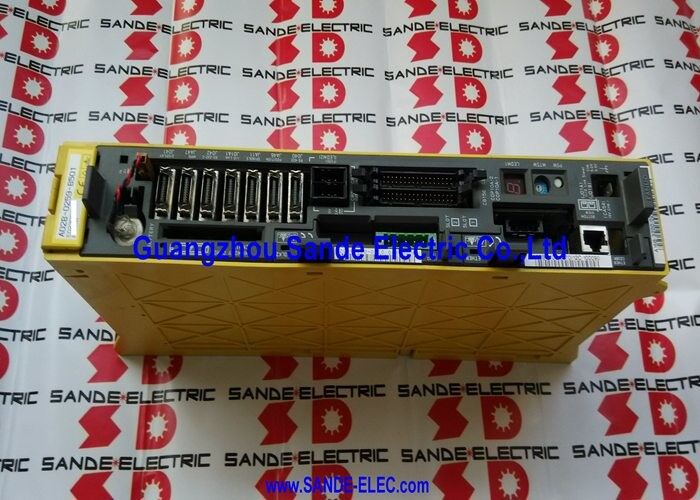

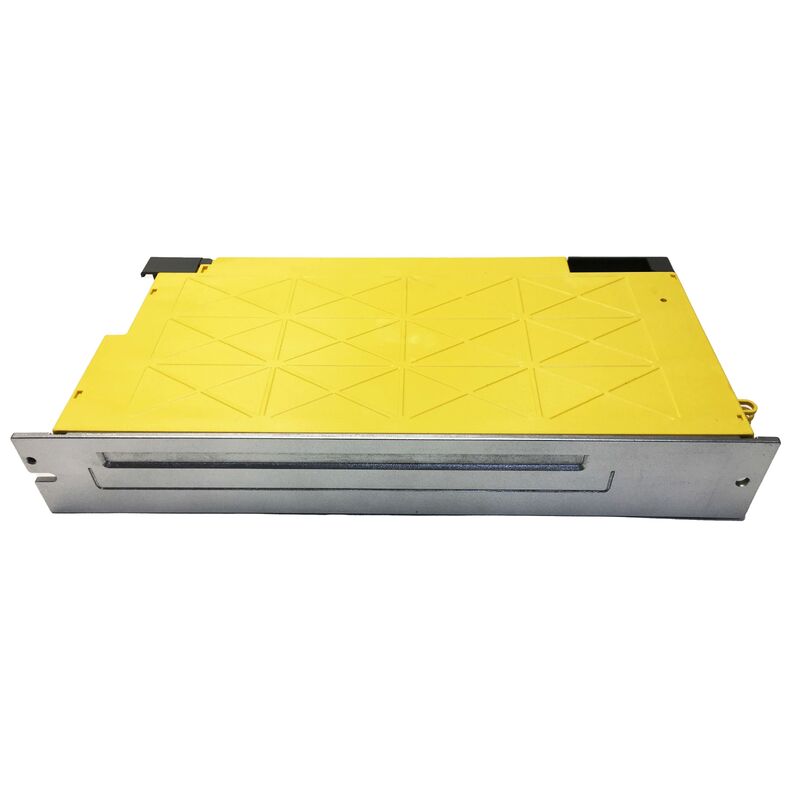

Moduł wzmacniacza serwo Fanuc A06B-6117-H106 A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | Wzmacniacz serwo Alpha i — AiSV-160, jednowiosełkowy, HRV3, FSSB, 283–339V / 11kW, wyjście 45A / 240V, seria 400V HV

Przegląd

Fanuc A06B-6117-H106 to AiSV-160, jednowiosełkowy moduł o najwyższej mocy wyjściowej w serii Fanuc A06B-6117 wysokiego napięcia (HV) alpha i FSSB, o ciągłym prądzie wyjściowym 45A z magistrali DC HV o mocy 11kW / 283–339V.

Przy 45A moduł ten obsługuje najbardziej wymagające jednowiosełkowe zastosowania w portfolio Fanuc alpha i HV — silniki αiS30/3000HV i αiF40/3000HV, które generują odpowiednio 30N·m i 40N·m momentu obrotowego przy ich znamionowych prędkościach roboczych.

Są to jedne z najcięższych standardowych silników serwo w zakresie Fanuc HV alpha i, używane w największych napędach osi ciężkich centrów obróbczych, dużych tokarek i precyzyjnych wytaczarek, gdzie bezwładność osi i siły skrawania wymagają utrzymania wysokiego momentu obrotowego serwo.

Kontekst infrastruktury 400V HV serii A06B-6117 oznacza, że AiSV-160 czerpie z magistrali DC generowanej przez trójfazowe zasilanie 400V poprzez moduł PSM alpha i wysokiego napięcia. Przy 45A wyjściu z magistrali HV zasilanej napięciem 400V, silnik otrzymuje 45A przy 240V — ta sama moc mechaniczna, którą system 200V dostarczyłby przy prawie dwukrotnie większym prądzie. Ten zmniejszony o połowę prąd zasilania przy 400V jest systemową zaletą architektury HV dla zastosowań z ciężkimi osiami: przewody zasilające, szyny zbiorcze i wyłączniki obwodów wejściowych są wymiarowane dla poziomów prądu 400V, które są znacznie łatwiejsze do zarządzania niż równoważny prąd 200V przy tym poziomie mocy.

AiSV-160 jest charakteryzowany przez specjalistów jako rzadziej spotykany w obrabiarkach CNC niż moduły HV o niższym prądzie — pojawia się głównie w zaawansowanych systemach obróbczych wyposażonych w najcięższe silniki serwo HV i sterowniki serii 30i/31i-A5.

Ta ograniczona baza zainstalowana sprawia, że jest to jeden z bardziej wymagających technicznie komponentów do pozyskania, testowania i naprawy w serii alpha i HV.

Kluczowe specyfikacje

Wyjście 45A — Parowanie silnika z ciężką osią

Silnik αiS30/3000HV generuje 30N·m momentu obrotowego przy prędkości znamionowej 3000 obr./min. Przy pełnym ciągłym momencie obrotowym, silnik ten pobiera prąd zbliżony do ciągłego wyjścia 45A modułu AiSV-160.

Silnik αiF40/3000HV o momencie obrotowym 40N·m jest bardziej wymagającym partnerem — przy pełnym ciągłym momencie obrotowym pobiera prąd, który znamionowa wartość 45A modułu AiSV-160 jest specjalnie zaprojektowana do utrzymania bez wyzwalania alarmów ochrony IPM.

Silniki te pojawiają się w największych napędach osi pięcioosiowych centrów obróbczych, napędach paletowych z dużą masą obrabianego przedmiotu, dużych obrotowych osiach B stołów obrotowych oraz systemach obróbczych typu bramowego, gdzie oś serwo porusza znaczną masę konstrukcyjną.

W każdym zastosowaniu, gdzie wymagany jest ciągły moment obrotowy serwo 30–40N·m przez dłuższe sekwencje obróbki, AiSV-160 przy 45A jest właściwą specyfikacją — mniejszy moduł AiSV generowałby ciągłe alarmy przetężeniowe w warunkach pełnego obciążenia produkcyjnego.

HRV3 przy 45A — precyzyjne sterowanie wysokim prądem

Wpływ HRV3 na jakość regulacji prądu jest szczególnie istotny przy 45A wyjściu.

Jakość sinusoidalna przebiegu prądu przy 45A określa płynność momentu obrotowego ciężkich silników napędzających duże komponenty maszyny — jakiekolwiek tętnienia momentu obrotowego w tej skali objawiają się jako zmienność prędkości w ruchu osi, a w dużych centrach obróbczych lub wytaczarkach, zmienność prędkości osi podczas skrawania bezpośrednio wpływa na jakość powierzchni dużych otworów lub operacji czołowych.

Pełna zdolność oprogramowania HRV3 sterownika 30i/31i-A5, w połączeniu ze sprzętem sterującym HRV3 modułu AiSV-160, zapewnia pasmo przenoszenia regulacji prądu potrzebne do utrzymania płynności momentu obrotowego przy 45A w całym zakresie prędkości roboczych silników αiS30/αiF40.

Do precyzyjnych operacji wytaczania i frezowania dużych części — gdzie ścisłe tolerancje cylindryczności i płaskości są wymogami projektowymi — to połączenie jest właściwym wyborem technicznym.

Często zadawane pytania

P1: Czy A06B-6117-H106 jest modułem szczególnie rzadkim i co to oznacza dla planowania wymiany?

Tak. AiSV-160 HV pojawia się w mniejszej liczbie modeli maszyn niż mniejsze moduły HV, takie jak AiSV-80 (H105) lub AiSV-40 (H104), ponieważ silniki αiS30/αiF40, które napędza, są używane tylko w najcięższych osiach maszyn.

Mniejsza globalna baza zainstalowana oznacza, że na rynku wtórnym krąży mniej jednostek wymiany.

Klienci eksploatujący maszyny wyposażone w H106 powinni utrzymywać przetestowany zapasowy moduł, jeśli ciągłość produkcji jest krytyczna — pozyskanie zamiennika w warunkach przestoju maszyny jest trudniejsze niż w przypadku bardziej powszechnych modułów alpha i.

P2: Moduł jest przeznaczony do infrastruktury 400V HV — jaki PSM generuje magistralę DC HV 283–339V?

Magistrala DC HV jest generowana przez moduł PSM alpha i HV (z wariantu A06B-6110 HV, wariantu A06B-6115 HV lub wariantu A06B-6200 HV, w zależności od generacji maszyny). Te moduły PSM HV prostują trójfazowe napięcie wejściowe AC 380–480V, aby wytworzyć magistralę DC HV 283–339V.

AiSV-160 jest podłączany do tej magistrali za pomocą standardowego systemu szyn zbiorczych modułów HV. Nigdy nie podłączaj modułu serii HV do standardowej magistrali PSM 200V — napięcie magistrali i poziomy prądu są różne, a napięcia wyjściowe silnika modułów są skalibrowane dla ich odpowiednich poziomów magistrali.

P3: Czy AiSV-160 (A06B-6117-H106) może napędzać standardowe silniki alpha i o napięciu znamionowym 200V?

Nie. AiSV-160 jest częścią serii 400V HV i jest przeznaczony do silników o napięciu znamionowym HV z uzwojeniami 400V.

Standardowe silniki alpha i o napięciu znamionowym 200V (αiS series bez oznaczenia HV) mają izolację uzwojeń o niższym napięciu i inne parametry elektryczne.

Podłączenie ich do wyjścia wzmacniacza HV może spowodować uszkodzenie silnika. Seria napięciowa silnika i wzmacniacza musi zawsze odpowiadać.

P4: Jakie zaplecze testowe jest wymagane do weryfikacji A06B-6117-H106 po naprawie?

Test funkcjonalny wymaga trójfazowego zasilania 400V, modułu PSM alpha i HV generującego magistralę DC HV, co najmniej jednego silnika serwo αiS30HV lub αiF40HV jako obciążenia oraz sterownika Fanuc 30i lub 31i z konfiguracją osi HV do napędzania silnika przez pierścień FSSB.

Test musi obejmować pracę modułu przy jego znamionowym wyjściu 45A lub blisko niego, aby zweryfikować integralność tranzystorów IPM, dokładność regulacji prądu i komunikację FSSB pod obciążeniem.

Ta infrastruktura testowa HV nie jest powszechnie dostępna — mniej niż standardowe zaplecze testowe 200V — dlatego potwierdzenie możliwości testowania HV dostawcy usług przed wysyłką jest kluczowe.

P5: Jakie alarmy FSSB są specyficzne dla A06B-6117-H106 i jak są diagnozowane?

Alarmy rozłączenia FSSB (Alarm L dla COP10A, Alarm U dla COP10B) wskazują na problemy ze złączem światłowodowym — sprawdzić, wyczyścić i ponownie podłączyć złącza optyczne.

Alarm 8 (przetężenie osi L lub awaria IPM) jest głównym alarmem stopnia wyjściowego: odłączyć kable zasilające silnika i przetestować rezystancję izolacji silnika o napięciu znamionowym HV za pomocą testera izolacji wysokiego napięcia odpowiedniego dla klasy napięciowej silnika (kilkaset megaomów do ziemi ochronnej jest dopuszczalne).

Jeśli alarm ustąpi po odłączeniu kabli, usterka leży po stronie silnika lub kabla zasilającego.

Jeśli alarm się utrzyma, prawdopodobnie doszło do awarii IPM w AiSV-160 i moduł wymaga specjalistycznej naprawy.

Przy znamionowym wyjściu 45A tranzystor IPM jest poddany znacznemu, ciągłemu obciążeniu termicznemu — stan wentylatora jest kluczowym elementem konserwacji zapobiegawczej.
