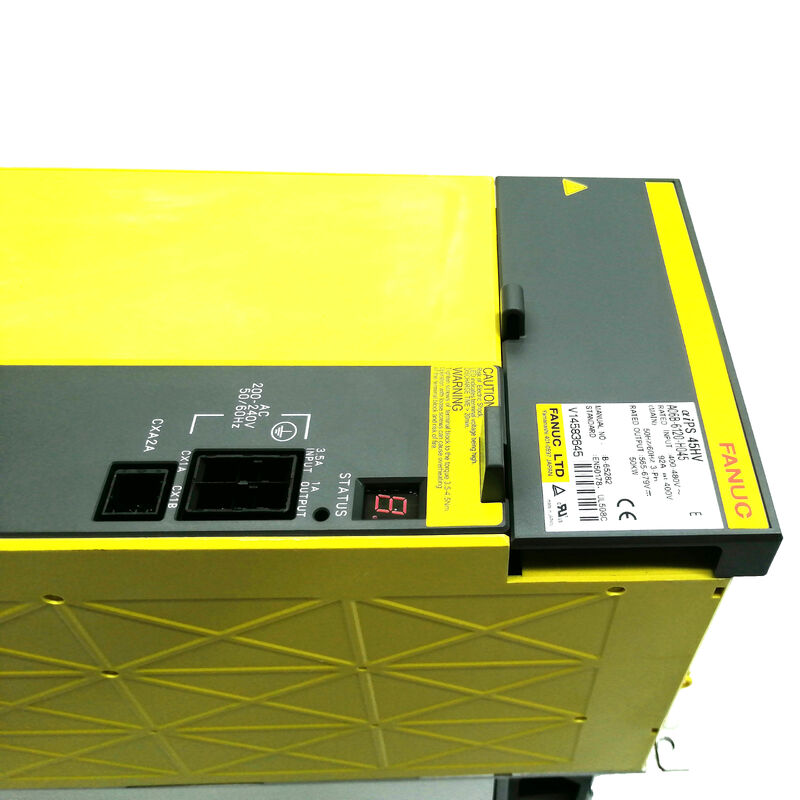

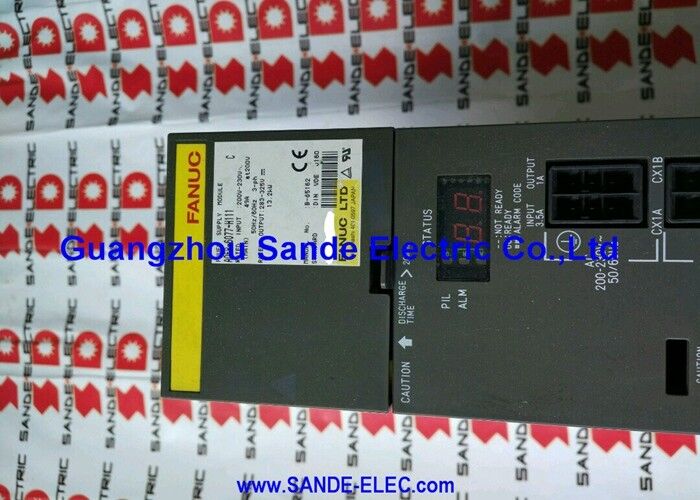

A06B-6120-H045 Moduł zasilania Fanuc A06B6120H045 AO6B-6I2O-HO45

Fanuc A06B-6120-H045 | Zasilacz Alpha i HV PSM-45HVi — Obudowa 150mm, Tranzystory 1200V, 50kW, Zasilanie 400–480V, Płytka drukowana A16B-2203-0637, Diagnostyka wentylatora AL-A / AL-2

Przegląd

Fanuc A06B-6120-H045 to moduł 50kW z pierwszej generacji zasilaczy alpha i HV (wysokonapięciowych) firmy Fanuc — serii A06B-6120, która pobiera trójfazowe napięcie 400–480V bezpośrednio z sieci zasilającej i przekształca je w podwyższone napięcie magistrali DC 565–679V, od którego zależą wysokonapięciowe wzmacniacze serwo i wrzecionowe alpha i.

Jego obudowa o szerokości 150 mm jest fizycznym identyfikatorem, który odróżnia go w szafie elektrycznej: węższa niż największe klasy PSM w serii 200V, ale znacznie szersza niż moduły 90 mm lub 60 mm, odzwierciedlając wymagania dotyczące rozpraszania ciepła i przestrzeni na komponenty dla konstrukcji 50kW, 92A pracującej z tranzystorami o napięciu znamionowym 1200V.

Napięcie znamionowe tranzystorów 1200V nie jest przypadkowe.

Magistrala DC, którą produkuje ten moduł, waha się od 565V na niskim końcu do 679V podczas normalnej pracy, z przejściowymi szczytami powyżej tej wartości podczas aktywnych zdarzeń regeneracyjnych. Tranzystory przełączające tę magistralę muszą mieć napięcie blokujące znacznie powyżej szczytowego napięcia magistrali — napięcie znamionowe 1200V zapewnia niezbędny margines obniżenia parametrów.

Jest to jedna z najjaśniejszych różnic inżynieryjnych między rodziną aiPS 200V (A06B-6110) a rodziną HV (A06B-6120): tranzystory HV mają zupełnie inną specyfikację, wybraną ze względu na podwyższone napięcie magistrali, a nie tylko skalowaną z konstrukcji 200V.

Płytka drukowana wewnątrz A06B-6120-H045 nosi numer części Fanuc A16B-2203-0637.

Ta płytka obsługuje funkcje interfejsu między obwodami wewnętrznymi modułu a połączeniami zasilania zewnętrznego i magistrali DC. Podobnie jak inne zespoły płytek PSM alpha i, nie jest dostępna jako samodzielna część zamienna za pośrednictwem standardowych kanałów — wymiana modułu lub specjalistyczna naprawa płytki to ścieżki serwisowe w przypadku zdiagnozowania usterki na poziomie płytki.

Kluczowe specyfikacje

Obudowa 150mm — Planowanie szafy i dopasowanie mechaniczne

Szerokość 150 mm plasuje PSM-45HVi w tej samej klasie obudowy co kilka modułów średniej klasy z rodziny alpha i 200V. W szafie sterowniczej HV, PSM-45HVi jest flankowany przez moduły alpha i HV SVM i SPM po stronie magistrali DC, a po drugiej stronie przez dławik AC i połączenia zasilania.

Układ mechaniczny jest zgodny z tym samym układem szyn zbiorczych co seria 200V — połączenia szyn zbiorczych na górze i na dole dla połączenia DC, złącza boczne dla zasilania sterującego i sygnałów alarmowych.

Maszyna pierwotnie zaprojektowana dla PSM-45HVi będzie miała gniazdo szafy wymiarowane na 150 mm; dopasowanie modułu o innej szerokości wymagałoby fizycznej modyfikacji układu montażowego.

Dla producentów maszyn poszukujących PSM-45HVi do nowej budowy, standardowy format 150 mm oznacza, że moduł integruje się z szafami sterowniczymi przy użyciu tego samego osprzętu montażowego i zespołów szyn zbiorczych określonych przez Fanuc dla rodziny HV.

Dla inżynierów utrzymania ruchu poszukujących zamiennika, format 150 mm jest użytecznym parametrem weryfikacyjnym — przed złożeniem zamówienia należy potwierdzić, że jednostka zamienna jest wariantem 150 mm, ponieważ rodzina A06B-6120 obejmuje kilka klas mocy o różnych szerokościach obudowy.

Magistrala DC 565–679V — Dlaczego te napięcia

Trójfazowe zasilanie AC 400V ma szczytowe napięcie międzyfazowe około 566V (400 × √2). Trójfazowy mostek diodowy w prostowniku wejściowym PSM-45HVi ładuje kondensatory magistrali DC do tej wartości szczytowej bez obciążenia — stąd dolna granica 565V regulowanego zakresu wyjściowego.

W ramach regulacji napięcia aktywnego frontu, magistrala jest utrzymywana w zakresie 565–679V podczas normalnej pracy. Górna granica reprezentuje maksymalne dopuszczalne napięcie magistrali przed interwencją obwodu zabezpieczenia przed przepięciami (AL-7).

Podczas szybkiego hamowania wrzeciona — na przykład silnika wrzeciona 22kW z 6000 obr./min do zera w mniej niż dwie sekundy — silnik działa jako generator, przepychając prąd z powrotem do magistrali. Aktywny front odwraca tę energię z powrotem do zasilania 400V, zamiast pozwolić napięciu magistrali wzrosnąć do AL-7.

Skuteczność tej aktywnej regeneracji jest powodem, dla którego PSM-45HVi jest określony dla dużych maszyn z wrzecionami o dużej bezwładności; bez niej, energia odzyskana z ciężkiego hamowania wrzeciona wymagałaby bardzo dużego rezystora rozładowczego, a obciążenie cieplne szafy podczas zmiany powtarzających się przyspieszeń i hamowań wrzeciona byłoby znaczne.

Alarmy wentylatorów: AL-2 i AL-A w kontekście systemu HV

PSM-45HVi wykorzystuje tę samą architekturę z dwoma wentylatorami co rodzina PSM alpha i 200V, a rozdzielenie alarmów między AL-2 (wentylator wewnętrzny) i AL-A (wentylator zewnętrzny radiatora) jest jeszcze pilniejsze przy mocy wyjściowej 50kW niż przy niższych poziomach mocy.

Przy 50kW ciepło generowane w modułach tranzystorowych 1200V pod obciążeniem znamionowym jest znaczne.

Zewnętrzny wentylator radiatora (A90L-0001-0509) jest głównym mechanizmem usuwania tego ciepła — przepycha powietrze otoczenia przez żeberkowany blok radiatora, na którym zamontowane są tranzystory. Jeśli ten wentylator zatrzyma się (AL-A), temperatura radiatora szybko rośnie. Jak szybko zależy od obciążenia: przy mocy wyjściowej 50kW podczas cięcia produkcyjnego, szybkość wzrostu temperatury bez wentylatora jest znacznie szybsza niż przy obciążeniu częściowym.

Margines między temperaturą otoczenia a progiem zabezpieczenia AL-3 (przegrzanie radiatora) jest zużywany w ciągu minut, a nie godzin. AL-A na PSM-45HVi w produkcji jest zatem alarmem zatrzymującym i wymagającym zbadania, a nie alarmem do rejestrowania i kontynuowania.

Wentylator wewnętrzny (A90L-0001-0441#39) pełni inną, ale równie ważną rolę: zarządza środowiskiem termicznym płytki sterującej wewnątrz obudowy modułu. Temperatura płytki drukowanej wpływa na długoterminową niezawodność kondensatorów elektrolitycznych i innych komponentów wrażliwych na temperaturę na płytce sterującej.

AL-2 (zatrzymany wentylator wewnętrzny) wymaga natychmiastowej wymiany wentylatora — dalsza praca z uszkodzonym wentylatorem wewnętrznym przyspiesza starzenie się komponentów płytki sterującej w tempie, które mierzalnie skraca żywotność modułu.

Oba wentylatory są oddzielnie magazynowanymi częściami zamiennymi i można je wymieniać bez wymiany całego modułu.

Pierwsza generacja A06B-6120 w użyciu dzisiaj

Pierwsza generacja serii HV aiPS A06B-6120 była produkowana w tym samym okresie co rodzina 200V A06B-6110 — mniej więcej od 2004 do późnych lat 2000, zanim została zastąpiona przez drugą generację serii HV A06B-6150.

Maszyny zbudowane w tym okresie produkcyjnym zbliżają się lub przekraczają piętnaście lat eksploatacji, co oznacza, że jednostki PSM-45HVi obecnie w użyciu wchodzą w wiek, w którym proaktywna inspekcja komponentów termicznych i wymiana wentylatorów ma silne uzasadnienie ekonomiczne.

Nieplanowane zatrzymanie produkcji na dużym centrum obróbczym — typowej maszynie dla PSM-45HVi — wiąże się ze znacznie wyższymi kosztami przestoju na godzinę niż zaplanowany przestój konserwacyjny.

FAQ

P1: Czy PSM-45HVi może być używany z zasilaniem 480V w Ameryce Północnej oprócz zasilania 400V w Europie?

Tak. Zakres napięcia wejściowego 400–480V obejmuje zarówno zasilanie 400V standardowe w Europie, jak i trójfazowe zasilanie 480V (międzyfazowe) powszechne w północnoamerykańskich zakładach przemysłowych. Obsługiwane są zarówno częstotliwości 50 Hz, jak i 60 Hz.

Aktywny front modułu reguluje wyjście magistrali DC w zakresie 565–679V w całym tym zakresie wejściowym, utrzymując spójną wydajność niezależnie od tego, czy zasilanie sieciowe wynosi 400V/50Hz, czy 480V/60Hz.

P2: Kiedy PSM-45HVi pokazuje AL-3 (przegrzanie radiatora), czy jest to zawsze awaria chłodzenia, czy może wskazywać na uszkodzony tranzystor?

AL-3 jest wyzwalany przez czujnik termiczny na radiatorze przekraczający swój próg. Najczęstszą przyczyną jest awaria chłodzenia — AL-A (zatrzymany wentylator zewnętrzny), który został przeoczony lub odłożony, lub zablokowany radiator z nagromadzeniem kurzu i opiłków uniemożliwiającym przepływ powietrza.

Uszkodzony tranzystor, który pobiera wyższy niż normalny prąd spoczynkowy, może również generować nadmierne ciepło i ostatecznie doprowadzić temperaturę radiatora do progu AL-3, nawet przy pracującym wentylatorze.

Jeśli AL-3 wystąpi przy obu wentylatorach działających poprawnie i żeberkach radiatora czystych, moduły tranzystorowe wymagają inspekcji. Jeśli AL-A poprzedzał AL-3, najpierw przywróć chłodzenie; AL-3 zniknie po ochłodzeniu radiatora, a tranzystory mogą nie być uszkodzone, jeśli zdarzenie przegrzania było krótkotrwałe.

P3: Jak pierwsza generacja serii A06B-6120 PSM-45HVi ma się do modułów HV aiPS drugiej generacji? Czy istnieje oznaczenie zamienne?

Druga generacja rodziny PSM HV alpha i nosi oznaczenie serii A06B-6150. A06B-6150-H045 jest odpowiednikiem drugiej generacji A06B-6120-H045, zapewniając tę samą moc wyjściową 50kW przy tym samym zasilaniu 400–480V i tym samym wyjściu magistrali DC 565–679V.

Te dwa są kompatybilne z tymi samymi modułami wzmacniaczy HV alpha i (A06B-6127 SVM, A06B-6121 SPM). Montaż A06B-6150-H045 jako zamiennika uszkodzonego A06B-6120-H045 nie wymaga żadnych zmian parametrów ani dostosowań okablowania.

P4: Płytka drukowana A06B-6120-H045 to A16B-2203-0637. Czy jest to ta sama płytka, co w innych modułach serii A06B-6120?

A16B-2203-0637 występuje konkretnie w A06B-6120-H045. Inne moduły serii A06B-6120 (różne klasy mocy) mogą używać innych numerów części płytek.

Przy poszukiwaniu naprawy na poziomie płytki dla H045, oznaczenie A16B-2203-0637 musi być dopasowane precyzyjnie — podstawienie płytki z innego wariantu A06B-6120 nie jest właściwe bez weryfikacji, że specyfikacje płytki są zgodne.

W większości sytuacji terenowych wymiana całego urządzenia jest bardziej praktyczna niż pozyskiwanie części na poziomie płytki.

P5: Jaki kod AL pojawia się, gdy PSM-45HVi traci jedną fazę zasilania, i jak należy to zbadać?

AL-E wskazuje, że moduł wykrył stan otwartej fazy — jedna z trzech faz wejściowych AC jest brakująca lub znacznie zmniejszona. Kroki dochodzeniowe: sprawdzić indywidualnie wszystkie trzy bezpieczniki wejściowe (pojedynczy bezpiecznik otwarty jest częstą przyczyną i nie zawsze jest widoczny gołym okiem — użyć multimetru do potwierdzenia ciągłości), upewnić się, że wyłącznik zasilający moduł nie zadziałał na jednym biegunie, i zmierzyć trzy napięcia fazowe na zaciskach wejściowych PSM-45HVi pod obciążeniem, aby wykluczyć usterkę kabla zasilającego. AL-E nie wskazuje na wewnętrzną usterkę PSM; jest to zdarzenie związane z jakością zasilania.
