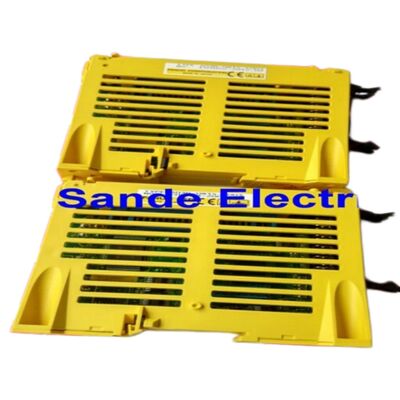

A06B-6132-H002 Moduł wzmacniacza serwo Fanuc A06B6132H002 A06B-6132-H002

Fanuc A06B-6132-H002 | Moduł serwo I/O Link Beta — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, seria βiSV20, CNC

Przegląd

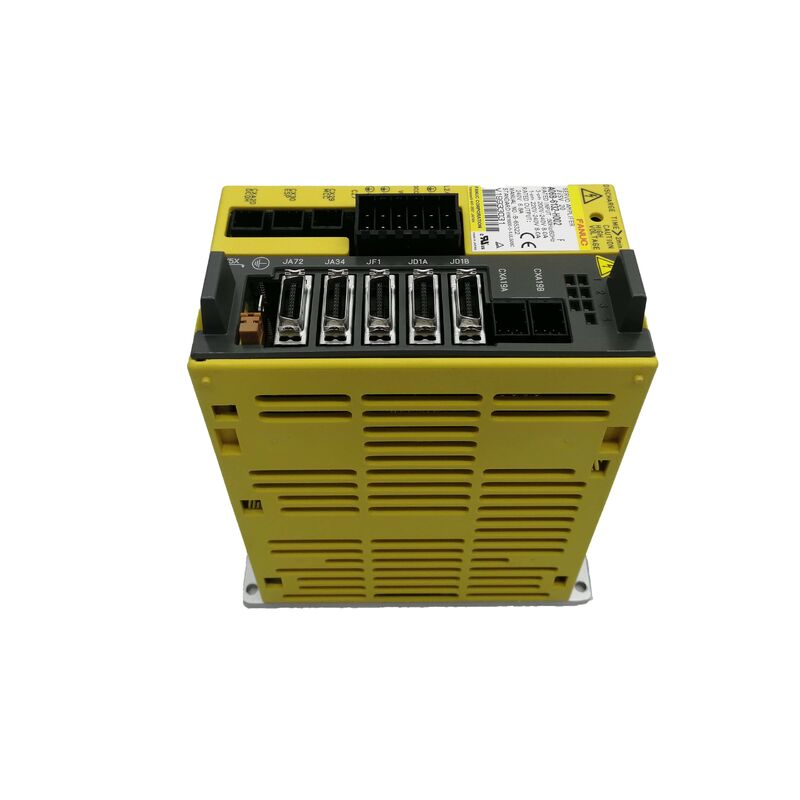

Moduł Fanuc A06B-6132-H002 to wzmacniacz serwo serii Beta i skonfigurowany dla interfejsu komunikacyjnego I/O Link firmy Fanuc, o napięciu znamionowym 200–240V AC, z prądem wejściowym 8A i wyjściowym 6.8A.

Jest to konfiguracja BSVM1-20i — „20i” identyfikuje klasę wyjściową w serii Beta i, przeznaczoną do sterowania silnikami serwo serii Fanuc βi używanymi w osiach pomocniczych, osiach obrotowych i urządzeniach peryferyjnych w obrabiarkach CNC.

Wzmacniacze serwo Beta i z I/O Link zajmują specyficzną niszę w architekturze napędów firmy Fanuc.

Podczas gdy główne osie maszyny są zazwyczaj napędzane przez wzmacniacze serii Alpha komunikujące się z CNC przez FSSB (Fanuc Serial Servo Bus), osie pomocnicze, zmieniacze narzędzi, systemy palet i czwarte osie obrotowe często wykorzystują napędy serii Beta, które łączą się przez protokół I/O Link.

Oddziela to sterowanie ruchem pomocniczym od głównej magistrali serwo osi, pozwalając konstruktorowi maszyny na niezależne umieszczenie napędu pomocniczego i podłączenie go przez PMM (Power Mate Manager) lub bezpośrednio przez I/O Link do kompatybilnych sterowników CNC Fanuc, w tym modeli serii 15, 16, 18, 20, 21 i 0i.

Kluczowym praktycznym aspektem modułu A06B-6132-H002 jest wymóg ładowania parametrów. W przeciwieństwie do napędów, które są fabrycznie ustawione i działają natychmiast po podłączeniu, BSVM1-20i wymaga załadowania parametrów specyficznych dla silnika do jednostki, zanim zacznie działać.

Nie jest to usterka — jest to celowe, pozwalając na skonfigurowanie tego samego fizycznego modułu do różnych modeli silników Beta i poprzez załadowanie odpowiedniego zestawu parametrów za pomocą sterownika CNC lub dedykowanego oprogramowania do ładowania parametrów. Jednostka zamienna dostarczona bez załadowanych parametrów wyświetli alarmy i odmówi uruchomienia, dopóki nie zostaną przesłane prawidłowe dane parametrów.

Kluczowe specyfikacje

Interfejs I/O Link — Architektura osi Beta w systemach CNC Fanuc

I/O Link firmy Fanuc to dedykowany protokół komunikacji szeregowej, który łączy urządzenia peryferyjne, moduły I/O i wzmacniacze serwo serii Beta ze sterownikami CNC Fanuc, nie zajmując miejsc na głównej magistrali serwo FSSB.

Dla modelu A06B-6132-H002 oznacza to, że wzmacniacz łączy się przez łańcuch I/O Link — sterownik CNC komunikuje polecenia silnika i odbiera informacje zwrotne przez ten interfejs, a nie przez światłowodowy FSSB używany przez wzmacniacze serii Alpha na osiach głównych.

W praktycznym projektowaniu obrabiarek, konfiguracja serwo Beta z I/O Link jest standardowym rozwiązaniem dla czwartych osi, silników indeksujących wieżyczek, siłowników zaciskających palety i innych osi pomocniczych, gdzie wymagania dotyczące jakości sterowania pozycją są zgodne z możliwościami silników Beta, a pełne pasmo komunikacji FSSB nie jest potrzebne.

Sterownik CNC steruje tymi osiami za pomocą funkcji PMM (Power Mate Manager), traktując je jako dodatkowe pozycje sterowane w ramach ogólnej sekwencji ruchu maszyny.

Połączenie I/O Link umożliwia również komunikację z innymi urządzeniami I/O w tym samym łańcuchu — przyciskami, modułami I/O przekaźnikowymi, dodatkowymi modułami napędów Beta — wszystkie dzielą ten sam łańcuch szeregowy i zmniejszają całkowitą liczbę kabli w szafie sterowniczej w porównaniu do indywidualnych połączeń przewodowych.

Ładowanie parametrów — Niezbędne przed uruchomieniem

Zależność modułu BSVM1-20i od parametrów jest jedynym wymogiem operacyjnym, który odróżnia go od wymiany napędu typu plug-and-play.

Parametry definiują charakterystyki specyficzne dla silnika, których napęd potrzebuje do prawidłowego sterowania silnikiem: liczbę par biegunów, rozdzielczość enkodera, prąd znamionowy, prąd maksymalny, wzmocnienie pętli prędkości, wzmocnienie pętli pozycji i szereg innych wartości specyficznych dla modelu silnika.

Przy pierwszym uruchomieniu lub po wymianie uszkodzonej jednostki, parametry są ładowane z pamięci parametrów sterownika CNC do pamięci RAM modułu BSVM1-20i za pośrednictwem ścieżki komunikacyjnej I/O Link.

Procedura obejmuje wejście w tryb zapisu parametrów w sterowniku CNC, wybór osi napędu Beta i wykonanie sekwencji inicjalizacji parametrów.

Po załadowaniu parametry są zachowywane podczas normalnych cykli zasilania — tracone są tylko wtedy, gdy bateria podtrzymująca w module całkowicie się rozładuje lub zostanie wykonana pełna inicjalizacja parametrów.

FAQ

P1: Co się stanie, jeśli A06B-6132-H002 zostanie wymieniony bez wcześniejszego załadowania parametrów?

Napęd wyświetli alarmy serwo na panelu sterownika CNC i odmówi uruchomienia. Typowe alarmy to SV-401 (alarm nadprądowy) i SV-9001 lub podobne błędy inicjalizacji, w zależności od wersji oprogramowania sterującego. Napęd nie jest wadliwy — po prostu nie ma danych konfiguracji silnika.

Parametry muszą zostać załadowane ze sterownika CNC, zanim oś będzie mogła działać. Przed instalacją należy posiadać kopię zapasową parametrów z oryginalnego napędu lub uzyskać prawidłowy zestaw parametrów dla konkretnego typu silnika Beta z dokumentacji parametrów maszyny.

P2: Które sterowniki CNC są kompatybilne z interfejsem I/O Link modułu A06B-6132-H002?

A06B-6132-H002 jest kompatybilny ze sterownikami CNC Fanuc, które obsługują komunikację serwo I/O Link, w tym z seriami 15 (nowsze wersje), 16, 18, 20, 21 i 0i.

Należy włączyć odpowiednią funkcję PMM (Power Mate Manager) lub sterowania osią I/O Link w opcjach oprogramowania sterownika CNC i skonfigurować oś w parametrach sterownika. Kompatybilność z konkretną maszyną należy zweryfikować w dokumentacji producenta maszyny lub w matrycy kompatybilności napędów firmy Fanuc.

P3: Jakie modele silników Beta i może napędzać BSVM1-20i?

BSVM1-20i jest przeznaczony do silników z zakresu βiS 4 i βiS 8 z rodziny silników serwo Beta i, które obejmują niższy i średni zakres mocy wyjściowej serii Beta.

Rzeczywista kompatybilność z modelem silnika zależy od konfiguracji parametrów załadowanych do napędu — moduł można ustawić do napędzania różnych wariantów silników Beta i poprzez załadowanie odpowiedniego zestawu parametrów. Należy potwierdzić docelowy model silnika w tabeli doboru wzmacniaczy serwo serii Beta firmy Fanuc.

P4: Prąd wejściowy wynosi 8A, a wyjściowy 6.8A — dlaczego wejściowy jest wyższy niż wyjściowy?

Prąd wejściowy pobierany jest z zasilania AC, które obejmuje straty konwersji w prostowniku i banku kondensatorów magistrali DC, własne zasilanie logiczne napędu oraz możliwość regeneracyjnego rozładowania.

Prąd wyjściowy 6.8A to ciągły prąd AC dostarczany do uzwojeń silnika.

Różnica uwzględnia straty w energoelektronice (rozpraszanie ciepła w tranzystorach przełączających) i narzut wewnętrznych obwodów napędu. Szczytowa zdolność prądowa podczas przejściowych przyspieszeń przekracza znamionowy prąd wyjściowy ciągły.

P5: Czy moduł A06B-6132-H002 można naprawić w przypadku awarii?

Tak. BSVM1-20i ma dobrze udokumentowaną architekturę obwodów i jest rutynowo naprawiany przez warsztaty serwisowe przeszkolone przez firmę Fanuc. Typowe tryby awarii obejmują degradację kondensatorów na magistrali DC, awarię tranzystorów wyjściowych (zazwyczaj z powodu awarii izolacji kabla silnika powodującej prąd zwarciowy) oraz awarie obwodów interfejsu I/O Link z powodu przepięć elektrycznych.

Naprawiony i przetestowany moduł z załadowanymi prawidłowymi parametrami jest funkcjonalnie równoważny z nowym modułem.

Programy wymiany — gdzie uszkodzona jednostka klienta jest odnawiana i zwracana, lub dostarczana jest przetestowana jednostka — są standardowym modelem handlowym pozyskiwania zamienników A06B-6132-H002.
