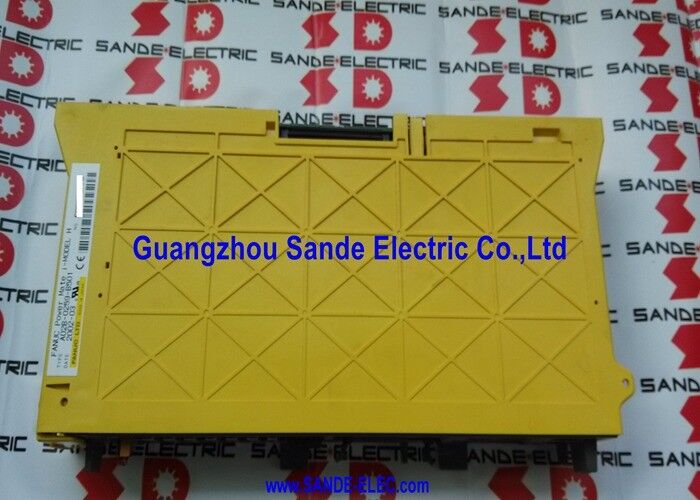

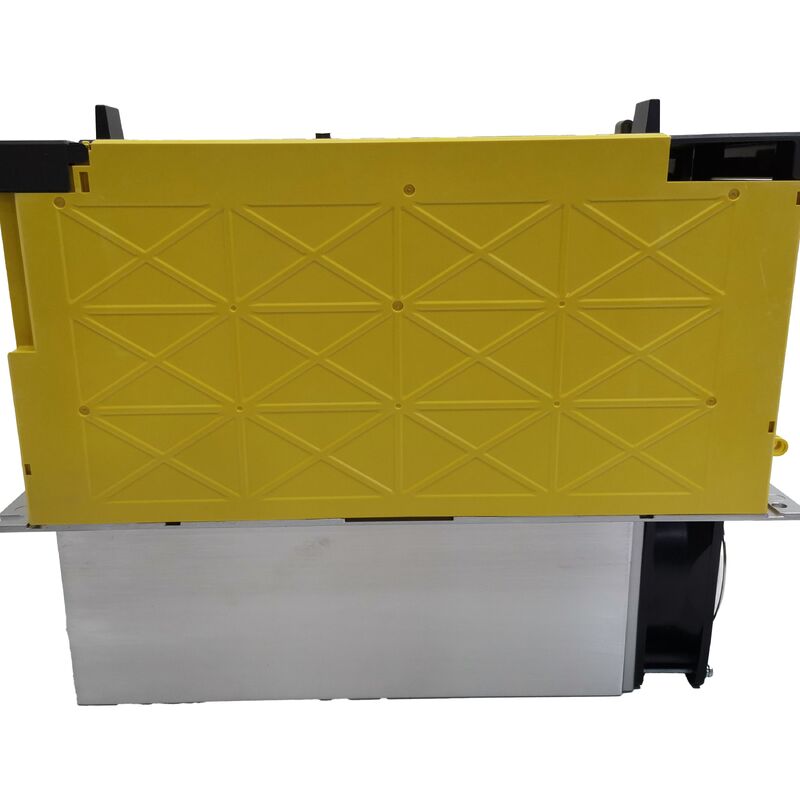

Moduł wzmacniacza serwo Fanuc A06B-6140-H030 A06B6140H030 A06B-6140-H030

FANUC A06B-6140-H030 | Zasilacz Alpha i aiPS-30 — 35 kW / 44 kVA / Regeneracyjny / 200–240V

Podstawa zasilania szafy sterowniczej — Co robi aiPS-30

A06B-6140-H030 to aiPS-30 — 35-kW moduł zasilania Alpha i z rodziny FANUC A06B-6140. W architekturze napędów Alpha i, PSM stanowi podstawę zasilania dla całej szafy sterowniczej: konwertuje przychodzący trójfazowy prąd przemienny na regulowane napięcie magistrali prądu stałego, z którego korzysta każdy podłączony moduł wzmacniacza serwo (αiSVM) i moduł wzmacniacza wrzeciona (αiSPM). PSM nie jest napędem jednoosiowym; jest to wspólne źródło zasilania, które umożliwia działanie wszystkich osi.

Przy znamionowej mocy wyjściowej 35 kW, pojemności urządzeń wejściowych 44 kVA i obsłudze łącznej mocy wyjściowej silników do 64 kW, aiPS-30 znajduje się w górnej części zakresu zasilaczy Alpha i. Sufit mocy wyjściowej silników 64 kW — znacznie powyżej ciągłego znamionowego 35 kW — odzwierciedla łączny krótkotrwały popyt szczytowy podczas jednoczesnego przyspieszania wielu osi, który obciąża wszystkie podłączone moduły jednocześnie.

Sterowanie regeneracyjne odróżnia Alpha i PSM od pasywnego prostownika. Podczas hamowania silnika energia kinetyczna przepływa z silników przez moduły napędowe do magistrali prądu stałego. System pasywny musi rozpraszać tę energię w rezystorach hamowania. Aktywny stopień regeneracyjny aiPS-30 zwraca tę energię do zasilania prądem przemiennym — zmniejszając zużycie energii i eliminując problemy z zarządzaniem termicznym związane z pracą rezystorów hamowania.

Kluczowe specyfikacje

aiPS-30 w porównaniu do większych modeli Alpha i PSM

Rodzina A06B-6140 obejmuje gamę modułów aiPS o różnych mocach wyjściowych. Model -H030 (aiPS-30 o mocy 35 kW / 44 kVA) jest przeznaczony do średnich i dużych konfiguracji wieloosiowych. Wybór odpowiedniej mocy PSM dla konkretnej konfiguracji napędu wymaga obliczenia sumy ciągłego zapotrzebowania podłączonych modułów napędowych — a nie tylko ich mocy szczytowych. Niedowymiarowany PSM wyzwoli się przy stałych obciążeniach produkcyjnych; przewymiarowany PSM stanowi niepotrzebny koszt bez korzyści funkcjonalnych.

Często zadawane pytania

P1: Co oznacza oznaczenie aiPS-30?

aiPS identyfikuje ten moduł jako moduł zasilania Alpha i — źródło zasilania magistrali prądu stałego na poziomie szafy sterowniczej dla systemów napędowych Alpha i, a nie wzmacniacz osi serwo lub wrzeciona. "30" oznacza klasę mocy w rodzinie aiPS. Przy znamionowej mocy wyjściowej 35 kW i pojemności obwodu głównego 44 kVA, aiPS-30 obsługuje średnie i duże szafy sterownicze z napędami wieloosiowymi.

P2: Dlaczego sterowanie regeneracyjne jest ważne w PSM?

Sterowanie regeneracyjne pozwala hamującym silnikom zwracać energię hamowania do zasilania prądem przemiennym zamiast rozpraszać ją jako ciepło w rezystorach hamowania. Zmniejsza to wymagania dotyczące chłodzenia szafy sterowniczej i zużycie energii. Upraszcza również konstrukcję szafy sterowniczej — brak rezystora hamowania, brak wyłącznika termicznego, brak obliczeń mocy rezystora. W przypadku maszyn z częstymi cyklami hamowania o dużej bezwładności, oszczędność energii jest mierzalna.

P3: Jaka jest różnica między mocą znamionową 35 kW a mocą silnika 64 kW?

35 kW to ciągła, zrównoważona moc wyjściowa PSM. Maksymalna moc silnika 64 kW odzwierciedla łączny krótkotrwały popyt szczytowy obsługiwany podczas jednoczesnego przyspieszania wielu osi. System napędowy jest zaprojektowany do obsługi krótkotrwałych szczytowych obciążeń powyżej mocy ciągłej — z energii zgromadzonej w kondensatorach magistrali prądu stałego i z krótkotrwałego przeciążenia zasilania — zanim zadziałają zabezpieczenia termiczne.

P4: Jak wybrać odpowiednią moc aiPS dla konkretnej maszyny?

Zsumuj ciągłe zapotrzebowanie prądowe wszystkich podłączonych modułów αiSVM i αiSPM w typowym cyklu pracy produkcyjnej maszyny. Ta suma musi mieścić się w znamionowej mocy wyjściowej PSM wynoszącej 35 kW. Sufit mocy silnika 64 kW zapewnia zapas mocy na szczyty przyspieszenia, ale nie jest to wartość do ciągłego wymiarowania. Niedowymiarowany aiPS wyzwoli się przy stałych obciążeniach produkcyjnych.

P5: Czy wymiana aiPS-30 wymaga zmian parametrów CNC?

Nie. PSM nie przechowuje parametrów CNC ani konfiguracji osi. Po fizycznej wymianie przywróć zasilanie i zweryfikuj prawidłowe napięcie magistrali prądu stałego na podłączonych modułach napędowych przed włączeniem osi. Sprawdź, czy połączenie komunikacyjne FSSB z CNC do łańcucha napędowego jest nienaruszone — wymiana aiPS, która zakłóca prowadzenie kabli, może wprowadzić błędy komunikacyjne, które wydają się niezwiązane z wymianą PSM.
