Moduł wzmacniacza serwo Fanuc A06B-6200-H008 A06B6200H008 A06B-6200-H008

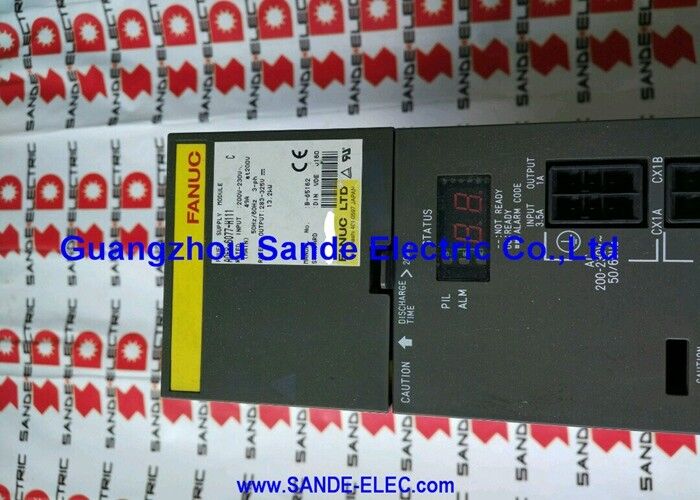

Fanuc A06B-6200-H008 | Moduł zasilacza αiPS-7.5 — wejście 200–240 VAC / 33 A, wyjście 283–339 VDC / 9,4 kW, regeneracja mocy, seria αi-B

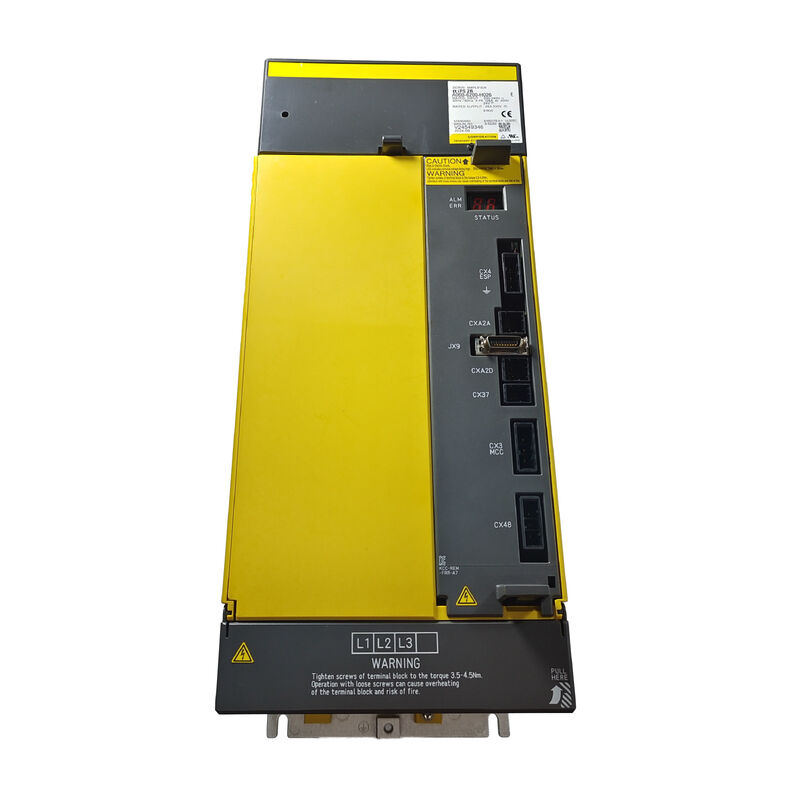

Przegląd

TheFanuc A06B-6200-H008to αiPS-7.5, kompaktowy moduł zasilacza z serii αiPS-B przetwarzający trójfazowy prąd 200–240 VAC przy 33 A na szynę 283–339 VDC o mocy znamionowej 9,4 kW, z aktywną regeneracją mocy.

Jako oferta od podstawowego do średniego poziomu w gamie A06B-6200 αiPS-B, αiPS-7.5 jest przeznaczony dla małych i średnich konfiguracji maszyn CNC — kilka serwoosi αiSV-B o niskim lub umiarkowanym natężeniu prądu oraz mniejszy moduł wrzeciona αiSP-B, gdzie łączne szczytowe jednoczesne zapotrzebowanie utrzymuje się w granicach pojemności magistrali 9,4 kW.

Istnieją dwie wersje produkcyjne H008: oryginalna αiPS-7.5 i poprawiona αiPS-7.5-B (generacja „-B” pasująca do wzmacniaczy αiSV-B i αiSP-B).

Te dwie wersje mają ten sam numer części (A06B-6200-H008), ale różnią się wewnętrznymi wersjami sprzętu.

Zamawiając zamiennik, podanie aktualnie zainstalowanej generacji — potwierdzone na etykiecie modułu lub w dokumentacji producenta maszyny — zapewnia dostarczenie prawidłowej wersji i pozwala uniknąć potencjalnych problemów ze zgodnością z podłączonymi modułami wzmacniacza αi-B.

Przy mocy wyjściowej magistrali 9,4 kW i natężeniu wejściowym 33 A, αiPS-7.5 jest najbardziej kompaktowym PSM w gamie αiPS-B, który nadal obsługuje znaczącą kombinację wielu osi i wrzecion.

Jest odpowiedni do małych VMC (pionowych centrów obróbkowych), kompaktowych tokarek CNC o średniej mocy wrzeciona oraz centrów wiertarko-gwintujących, w których moc wrzeciona mieści się w klasie 5,5–7,5 kW, a konfigurację napędu uzupełniają dwie do trzech lekkich serwoosi.

Kluczowe dane techniczne

αiPS-7.5 kontra αiPS-7.5-B — dwie generacje, jeden numer części

A06B-6200-H008 obejmuje zarówno oryginalną wersję αiPS-7.5, jak i późniejszą wersję αiPS-7.5-B. Obydwa zapewniają tę samą moc wyjściową magistrali 9,4 kW / 283–339 V prądu stałego przy tych samych parametrach wejściowych prądu przemiennego i mają ten sam numer części.

Wersja „-B” dostosowuje PSM do wzmacniaczy αiSV-B i αiSP-B generacji B, obejmując wersje sprzętowe, które pasują do połączeń wzajemnych i protokołów komunikacyjnych tych wzmacniaczy.

Gdy maszyna jest wyposażona we wzmacniacze αiSV-B lub αiSP-B (system αi-B obecnej generacji), wariant αiPS-7.5-B modelu H008 jest właściwym PSM.

Zamontowanie oryginalnego αiPS-7.5 w systemie -B — lub odwrotnie — może spowodować alarmy komunikacyjne lub błędną sygnalizację PSM do wzmacniacza.

Dostawcy usług mający doświadczenie z systemami Fanuc αi-B potrafią określić, która generacja jest fizycznie zamontowana w maszynie, na podstawie wewnętrznych oznaczeń wersji sprzętu lub dokumentacji konfiguracyjnej maszyny, i mogą dostarczyć odpowiednią generację H008 jako zamiennik.

Pojemność magistrali 9,4 kW — praktyczna konfiguracja maszyny

Wyjście magistrali DC o mocy 9,4 kW może obsługiwać takie kombinacje, jak: moduł wrzeciona αiSP-5.5 (moc znamionowa wrzeciona 5,5 kW) plus dwa do trzech modułów serwo αiSV przy prądzie od lekkiego do umiarkowanego (np. 1,25 kW każdy dla osi średniego zasięgu) lub wrzeciono o większej mocy (klasa αiSP-7.5, 7,5 kW) z jedną do dwóch lekkich osi serwo. Konfiguracje przekraczające łączne zapotrzebowanie szczytowe wynoszące 9,4 kW wymagają αiPS-11 (A06B-6200-H011) o wyższym poziomie wydajności.

Limit 9,4 kW dotyczy jednoczesnego zapotrzebowania szczytowego — maszyna, w której wrzeciono i wszystkie osie nigdy nie osiągają jednocześnie maksymalnego obciążenia, będzie działać z większym efektywnym marginesem, niż sugeruje to obliczenie.

Konserwatywne dobranie PSM dla pełnych jednoczesnych obciążeń szczytowych chroni przed alarmami AL-04 (zbyt niskie napięcie łącza DC) podczas najbardziej wymagających sekwencji produkcyjnych.

Chłodzenie dwoma wentylatorami — szczegóły dotyczące zarządzania temperaturą

Układ dwóch wentylatorów w αiPS-7.5 oddziela chłodzenie wewnętrzne i zewnętrzne. Wewnętrzny wentylator (A90L-0001-0580#B) zapewnia cyrkulację powietrza przez płytkę sterującą i elementy prostownika wewnątrz obudowy modułu.

Zewnętrzny wentylator (A90L-0001-0576) tłoczy powietrze przez zewnętrzne żeberka radiatora, gdzie główne tranzystory mocy rozpraszają obciążenie cieplne. Oba wentylatory są monitorowane w czasie rzeczywistym: moduł generuje AL-02 w przypadku zatrzymania wentylatora wewnętrznego i AL-10 w przypadku zatrzymania wentylatora zewnętrznego, niezależnie od tego, czy wystąpiło jeszcze przeciążenie termiczne.

Monitorowanie stanu wentylatorów zapewnia wcześniejsze ostrzeżenie przed wystąpieniem uszkodzeń termicznych — jest to krytyczna funkcja przy mocy 9,4 kW, w przypadku której ciągły przepływ mocy przez główne tranzystory generuje znaczne ciągłe ciepło.

Wymiana wentylatorów w ramach zaplanowanego cyklu konserwacji (zgodnego z znamionową żywotnością łożysk wentylatora) zapobiega awaryjnym wyłączeniom podczas produkcji spowodowanym alarmami.

Często zadawane pytania

P1: Jaka jest różnica między A06B-6200-H008 (αiPS-7.5) a A06B-6115-H006 (PSMR-5.5i)?

Układ A06B-6115-H006 pochodzi z wcześniejszej serii αi PSR (regeneracja rezystora), dostarczając 9,4 kW z szyny DC, ale kierując odzyskaną energię hamowania do zewnętrznego rezystora rozładowującego.

A06B-6200-H008 należy do serii αiPS-B (aktywna regeneracja mocy), zapewniając tę ​​samą moc wyjściową magistrali 9,4 kW, ale aktywnie oddając energię hamowania do sieci energetycznej prądu przemiennego. αiPS-B to produkt późniejszej generacji o wyższej wydajności i niewymagający stosowania zewnętrznego rezystora rozładowującego.

Nie są one zamienne — wykorzystują różne systemy złączy magistrali i schematy dystrybucji 24 V odpowiednie dla odpowiednich generacji wzmacniaczy.

P2: Modele αiPS-7.5 i αiPS-7.5-B mają ten sam numer katalogowy — skąd mam wiedzieć, która wersja jest zainstalowana w moim komputerze?

Etykieta przednia modułu lub wewnętrzne oznaczenia PCB zazwyczaj wskazują wersję sprzętu.

Dokumentacja elektryczna producenta maszyny lub BOM (zestawienie materiałów) będzie określać, czy oryginalną instalacją był αiPS-7.5 czy αiPS-7.5-B. Jeśli ta dokumentacja jest niedostępna, przeszkolony przez firmę Fanuc usługodawca może zidentyfikować zainstalowaną wersję poprzez fizyczną kontrolę modułu.

Przy zakupie zamiennika zawsze informuj, jakiej generacji potrzebujesz — kompetentny dostawca potwierdzi wersję przed wysyłką.

P3: Jakie parametry wyłącznika wejściowego są potrzebne dla A06B-6200-H008?

Przy znamionowym natężeniu wejściowym 33 A przy 200 V w sieci trójfazowej, wyłącznik odgałęziony prądu przemiennego powinien mieć wartość znamionową powyżej 33 A, aby uniknąć uciążliwego wyłączania podczas rozruchu PSM i normalnej pracy. Wytyczne instalacyjne firmy Fanuc zazwyczaj zalecają minimalną wartość znamionową prądu wejściowego wynoszącą od 1,25 do 1,5 znamionowego prądu wejściowego, co daje minimum 41–50 A dla αiPS-7.5.

Dokładny typ wyłącznika, zdolność wyłączania oraz charakterystyka wyzwalania termomagnetycznego lub elektronicznego muszą być zgodne z lokalnymi przepisami elektrycznymi instalacji. Aby dokonać oryginalnego wyboru wyłącznika, skoordynuj go z dokumentem specyfikacji elektrycznej producenta maszyny.

P4: Czy A06B-6200-H008 może zasilać konfigurację maszyny, w której wcześniej korzystano z A06B-6110-H008 (αi PS-7.5)?

Obydwa modele A06B-6110-H008 i A06B-6200-H008 zapewniają moc 9,4 kW z magistrali 283–339 V prądu stałego. Obsługują jednak różne generacje wzmacniaczy: seria A06B-6110 przeznaczona jest dla serwowzmacniaczy αi pierwszej generacji (seria A06B-6114 SVM), natomiast seria A06B-6200 przeznaczona jest dla generacji αi-B (seria A06B-6220/6221 SVM-B).

Sprzęt złącza magistrali i dystrybucja 24 V różnią się w zależności od generacji. Zastąpienie PSM generacji -B w maszynie ze wzmacniaczami αi pierwszej generacji nie jest obsługiwaną konfiguracją — dopasuj generację PSM do generacji zainstalowanego wzmacniacza.

P5: Jaka jest prawidłowa sekwencja diagnostyczna, gdy A06B-6200-H008 pokazuje AL-04 (za niskie napięcie szyny DC)?

AL-04 wskazuje, że napięcie szyny DC spadło poniżej minimalnego progu.

Zacznij od sprawdzenia trójfazowego wejścia prądu przemiennego: zmierz napięcie każdej fazy, aby upewnić się, że wszystkie trzy fazy są obecne i zrównoważone. Sprawdź, czy wyłącznik wejściowy nie zadziałał. Sprawdź, czy dławik sieciowy AC (jeśli jest zamontowany) jest nienaruszony i czy jego połączenia są pewne.

Jeśli zasilanie AC wydaje się być prawidłowe, sprawdź poziom naładowania kondensatorów szyny DC, obserwując stan diody LED modułu — moduł zwykle wskazuje „ładowanie zakończone” przed włączeniem. Jeżeli sekwencja wstępnego ładowania (AL-05) została wcześniej zarejestrowana w formie alarmu, obwód wstępnego ładowania lub kondensatory szyny DC mogły ulec degradacji i wymagać specjalistycznego badania.

Nie włączaj wielokrotnie zasilania w celu wyczyszczenia AL-04 bez uprzedniego sprawdzenia stanu zasilania prądem przemiennym.
