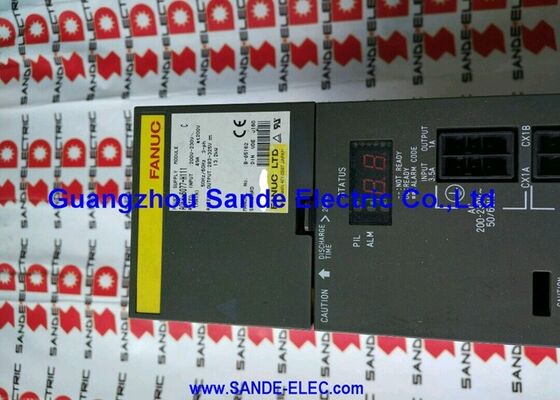

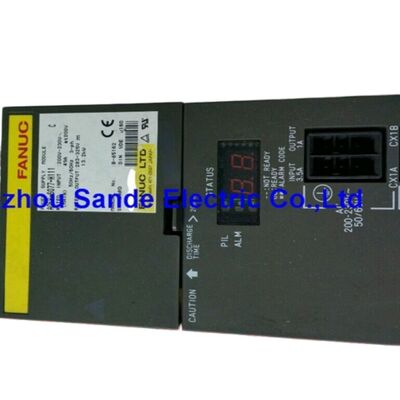

Moduł wzmacniacza serwo Fanuc A06B6220H026#H600

Fanuc A06B-6220-H026#H600 500.000 αi-B Węzło wzmacniacz moduł AiSP-26, 283 339V / 105A wejście, 128A / 240V wyjście, αi serii CNC Węzło napędu

Przegląd

W sprawieFanuc A06B-6220-H026#H600jest modułem wzmacniacza węzłowego AiSP-26 w serii węzłów A06B-6220 αi-B firmy Fanuc, dostarczającym moc wyjściową o mocy 128A z prądu prądu stałego 283?? 339V przy wejściu 105A.

Jako część generacji produktów αi-B stanowi znaczącą ewolucję w stosunku do wcześniejszych modułów SPM serii alfa: cieńszy profil fizyczny, lepsze zarządzanie cieplne,i kompatybilność z układami sterowania CNC serii αi firmy Fanuc, które układają nowoczesne instalacje o wysokiej wydajności w centrach obróbki.

"26" w oznaczeniu AiSP-26 odnosi się do klasy mocy silnika wrotnika. Moduł ten jest przeznaczony do 26 kW silników obrotowych αi klasy stosowanych w dużych centrach obróbki,systemy obróbki szybkich, a także w ciężkich centrach obrotowych, w których moc wrotnika przy maksymalnej prędkości usuwania materiału wymaga trwałej mocy 26 kW z napędu wrotnika.

Przy mocy znamionowej 128A, AiSP-26 ma prądową moc utrzymywania pełnego ciągłego momentu obrotowego silnika w jego znamionowym punkcie mocy,z przestrzenią głowicową do krótkotrwałych prądów szczytowych podczas przyspieszenia wrotnika.

Przykład #H600 identyfikuje go jako standardowy wariant serii wejściowej 200V AiSP-26.

Seria αi-B firmy Fanuc jest dostępna zarówno w wariantach wejściowych 200V, jak i 400V. Oznaczenie #H600 umieszcza ten moduł w kategorii 200V (bus prądu stałego 283339V).odpowiedni do maszyn podłączonych do standardowej trójfazowej infrastruktury prądu przemiennego 200 ̊240 V bez transformatora stopniowego, którego wymagałyby napędy węzłowe 400 V na standardowych obszarach napięcia.

Główne specyfikacje

Architektura serii αi-B

W porównaniu z starszą serią alfa (A06B-6078/6088/6102),αi-B wykorzystuje cieńszą strukturę modułową, która zmniejsza przestrzeń szynową szafki na moduł i wykorzystuje wspólną prądówkę prądu stałego pochodzącą z PSM serii αi (moduły zasilania A06B-6220)..

Zmniejszona głębokość fizyczna modułów αi-B pozwala na ściślejsze pakowanie szafki, gdy wiele modułów wzmacniaczy jest zainstalowanych obok siebie.

Algorytm sterowania wrzutowym w platformie αi-B zawiera postępy w zakresie sterowania HRV (High Response Vector) udoskonalone w ciągu kilku pokoleń.

dla AiSP-26 napędzanego silnikiem węglowym αi o mocy 26 kW, this translates to fast torque response during spindle load transients — when the cutting tool engages a hard material zone or when the spindle must rapidly adjust speed to maintain constant surface speed — and accurate torque regulation that determines the consistency of the machined surface finish.

Ulepszona architektura diagnostyczna serii αi-B oznacza bardziej szczegółowe kody alarmowe i szybszą reakcję alarmową w porównaniu z starszą generacją,skrócenie czasu między wystąpieniem awarii a jej identyfikacją przez operatora CNC.

Moduł wyświetla stan alarmu na wskaźnikach LED, podczas gdy wyświetlacz alarmu CNC zapewnia pełny kod i opis alarmu.

Funkcje spindla Cs Konturowanie, sztywne wyciąganie, synchronizacja

Interfejs typu B AiSP-26 (standardowy dla modułów αi-B) umożliwia pełny zestaw zaawansowanych funkcji wrzecionego, od których zależą nowoczesne centra obróbki CNC i centra obrotowe.Cs sterowanie konturowaniem wykorzystuje wrot jako osi pozycji obracającej się na centrum obrotowym, umożliwia to fresowanie, wiercenie i przędzenie powierzchni i obwodu obrabialnego bez oddzielnego mechanizmu indeksowania.

Sztywne przyciski synchronizują kątową pozycję wrzeciona z linijną przemianą osi Z przez każdą przedziałkę nitki,wyeliminowanie pływającego koła i umożliwienie szybkiego odbierania z jakością nitki, której nie mogą osiągnąć systemy pływające.

Synchronizacja wrotów koordynuje dwa wroty na obrocie z dwoma wrotami, dopasowując ich prędkości kątowe i pozycje podczas przekazywania obrabiarków z głównego do podwrotnika.

Przy mocy wyjściowej 128A, the AiSP-26 sustains these servo-mode spindle operations — which demand higher current control bandwidth than simple speed regulation — without the current headroom issues that arise when undersized spindle drives are used for Cs contouring at low speeds.

Częste pytania

P1: Które silniki spindle αi są dopasowane do bieżącej klasyfikacji AiSP-26?

Wydajność znamionowa 128A odpowiada silnikom węglowym serii αi w zakresie ciągłej mocy 22 ∼ 26 kW,w szczególności silniki klas αi22/12000 i αi26 stosowane w dużych centrach obróbki i centrach obróbki.

Specyficzny model silnika określa konfigurację parametrów załadowanych do modułu ̇ prąd nominalny, typ czujnika prędkości,i współczynniki sterujące to wszystkie parametry specyficzne dla silnika, które muszą być prawidłowo ustawione przed uruchomieniem wrzeciona.

P2: Co odróżnia przyrostek #H600 od innych wariantów?

Przykład #H600 określa standardowy moduł serii wejściowej 200 V, zaprojektowany do napięć busów prądu stałego w zakresie 283 ̇ 339 V generowanych przez standardowy αi PSM serii 200 V.Inne warianty sufiksu, takie jak #H580, identyfikują serię wysokonapięciową 400V (działającą z 565 ∼ 679 V prądu stałego).

Obie serii nie są wymienialne stopnie konwersji mocy, nominalne napięcie tranzystora i napięcie wyjściowe silnika różnią się między modułami wejściowymi 200V i 400V.Przed zamówieniem wymiany modułu wrzeciona zawsze sprawdzaj typ PSM i infrastruktury zasilania maszyny.

Pytanie 3: Seria αi-B wykorzystuje "cieńszy profil" jak to porównuje się fizycznie z starszymi modułami węzła alfa A06B-6088?

Moduły spindlowe αi-B są znacznie szczuplejsze w głębokości niż moduły SPM alfa pierwszej generacji A06B-6088, co umożliwia większą liczbę modułów na jednostkę długości szyby szafki.

αi-B wykorzystuje również inny system połączeń autobusów i standard łączników od starszej serii alfa. Obie serii nie są fizycznie wymienialne w tej samej szybie napędowej.

Maszyna przechodząca z alfa na αi-B wymaga wymiany PSM i potencjalnie sprzętu montażowego szyny napędowej, oprócz węgla i modułów serwo.

P4: Jakie sterowania CNC są kompatybilne z A06B-6220-H026#H600?

Moduły węzłowe serii αi-B komunikują się za pośrednictwem seryjnego interfejsu węzła serii αi, zgodnego z systemami FANUC 30i/300is/300i, 31i/310is/310i (A5 i standardowy) i 32i/320is/320i,jak również wcześniejszych 15i, 16i, 18i i 21i wyposażone w konfigurację napędu serii αi.

The specific firmware revision and CNC software option set determine the full range of spindle functions available — confirm the target CNC's spindle interface specification against the αi-B series spindle amplifier documentation before installation.

P5: Jakie są najprawdopodobniejsze przyczyny awarii AiSP-26 podczas eksploatacji?

Najczęstszym scenariuszem nagłej awarii jest awaria izolacji silnika węglowego powodująca przepływ prądu do etapu wyjściowego.kilkaset megaohm lub więcej) przed stwierdzeniem, że moduł nie działa.

Nieprawidłowość wentylatora chłodzącego prowadząca do przeciążenia termicznego jest najczęstszą usterką związaną z utrzymaniem;zarówno wentylator wewnętrznej elektroniki, jak i wszelkie zewnętrzne wentylatory zmywarki ciepła muszą być zweryfikowane jako działające podczas rutynowych kontroli..

Control board component aging over years of service can produce intermittent Cs-axis or rigid tapping errors that do not appear as hard alarms — these intermittent faults typically require repair rather than parameter adjustment.
