Moduł zasilania Fanuc A06B-6200-H055

FANUC A06B-6200-H055 | Moduł zasilacza Alpha i aiPS-55 — wejście 200–240 V AC / wyjście 283–339 V DC / energia regeneracyjna

Podstawa magistrali DC dla wieloosiowych szaf z napędami Alpha i

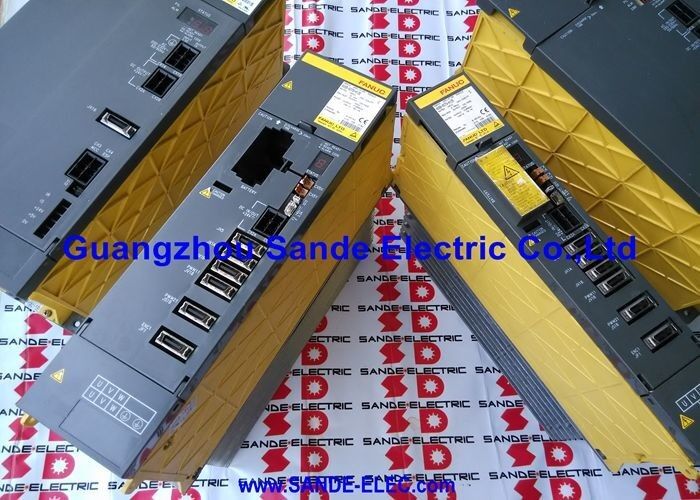

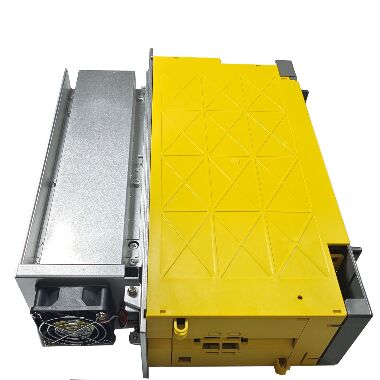

A06B-6200-H055 to aiPS-55 — moduł zasilania Alpha i o dużej pojemności, który przekształca przychodzący trójfazowy prąd przemienny na regulowaną szynę DC, która zasila jednocześnie wszystkie podłączone moduły serwowzmacniaczy Alpha i (αiSVM) i moduły wzmacniacza wrzeciona (αiSPM). Jest to wspólne źródło zasilania całej szafy napędowej, a nie napędu jednoosiowego.

Przy napięciu wyjściowym szyny DC 283–339 V z wejścia prądu przemiennego 200–240 V, aiPS-55 dostarcza regulowane napięcie szyny w dokładnym zakresie wymaganym przez moduły napędowe Alpha i do prawidłowego działania. Dolna granica 283 V utrzymuje wystarczający zapas szyny DC dla pełnego sterowania silnikiem przy minimalnym napięciu sieciowym (-10%); górna granica 339 V odzwierciedla regulowaną moc wyjściową przy nominalnym wejściu.

Seria A06B-6200 jest odpowiednikiem generacji Alpha i wcześniejszej rodziny A06B-6087/6088 PSM. Podczas gdy A06B-6087-H137 PSM-37 zapewnia 43 kW przy 283–325 V z wejścia 200–230 V AC, aiPS-55 z serii A06B-6200 zapewnia większą wydajność przy szerszym zakresie wejściowym 200–240 V AC generacji Alpha i.

Kluczowe dane techniczne

Sterowanie regeneracyjne — powrót energii do źródła prądu przemiennego

AIPS-55 wykorzystuje aktywną kontrolę regeneracyjną. Podczas zwalniania silnika energia kinetyczna przepływa z powrotem z silników przez moduły SVM do szyny DC. Stopień regeneracyjny aiPS-55 zwraca tę energię do sieci prądu przemiennego, zamiast rozpraszać ją w rezystorach hamowania. W przypadku centrów obróbkowych z ruchami osi o dużej bezwładności i częstymi zmianami kierunku odzysk energii zmniejsza zarówno koszty eksploatacji, jak i obciążenie termiczne szafy.

Notatka dotycząca wyboru PSM

Rodzina A06B-6200 obejmuje wiele parametrów wyjściowych aiPS. Wybór odpowiedniego modułu dla konkretnej konfiguracji napędu wymaga obliczenia łącznego ciągłego zapotrzebowania wszystkich podłączonych modułów αiSVM i αiSPM – a nie tylko ich wartości szczytowych. Niewymiarowy aiPS wyłącza się pod ciągłym obciążeniem produkcyjnym; nadmierne koszty odpadów bez korzyści funkcjonalnych.

Często zadawane pytania

P1: Jaka jest rola A06B-6200-H055 w szafie przetwornicy?

aiPS-55 to współdzielone źródło zasilania szyny DC dla wszystkich modułów napędowych Alpha i w szafie. Konwertuje przychodzący trójfazowy prąd przemienny na regulowaną szynę prądu stałego, z której czerpie każdy podłączony moduł serwo αiSVM i moduł wrzeciona αiSPM. To nie jest napęd jednoosiowy – to fundament mocy, na którym opiera się cała szafa napędowa.

P2: Jaka jest różnica między A06B-6200-H055 a starszą rodziną A06B-6087/6088 PSM?

Rodzina A06B-6200 to generacja Alpha i, zaprojektowana dla późniejszej generacji CNC serii i i akceptująca szerszy zakres napięcia wejściowego (200–240 V AC) z odpowiednio szerszym zakresem wyjściowym szyny DC (283–339 V). Seria A06B-6087/6088 to wcześniejsza generacja Alpha z węższym zakresem wejściowym 200–230 V AC i wyjściowym 283–325 V DC. Pełnią tę samą rolę w architekturze współdzielonej magistrali, ale są dopasowane do odpowiednich generacji systemów CNC i napędów.

Pytanie 3: aiPS-55 wyświetla alarm przepięcia magistrali bez wystąpienia silnego hamowania regeneracyjnego. Co to oznacza?

Przepięcie szyny pod normalnym obciążeniem bez dużego zwalniania wskazuje na awarię aktywnego prostownika lub stopnia sterowania regeneracyjnego wewnątrz PSM – IGBT lub obwód sterujący nie reguluje już prawidłowo szyny. Nie resetuj i nie kontynuuj pracy – niekontrolowany wzrost napięcia magistrali może spowodować uszkodzenie podłączonych modułów SVM i SPM. PSM wymaga serwisu lub wymiany.

P4: Czy wymiana A06B-6200-H055 wymaga jakichkolwiek zmian parametrów CNC?

Nie. PSM nie przechowuje żadnych parametrów CNC. Po fizycznej wymianie przywróć zasilanie i sprawdź prawidłowe napięcie szyny DC na podłączonych modułach napędowych przed włączeniem osi. Przed uruchomieniem produkcji sprawdź wszystkie połączenia zasilania i upewnij się, że łącze światłowodowe lub cyfrowe łączące system CNC z łańcuchem napędowym jest nienaruszone.

P5: W jaki sposób wybierana jest prawidłowa wydajność aiPS dla konkretnej maszyny?

Zsumuj ciągłe zapotrzebowanie na prąd wszystkich podłączonych modułów αiSVM i αiSPM w typowym cyklu pracy maszyny. Suma ta określa minimalną wymaganą ocenę PSM. AIPS-55 zapewnia rezerwę dla łącznego zapotrzebowania szczytowego podczas jednoczesnego przyspieszania osi, ale ciągła wartość znamionowa określa, czy PSM wytrzyma obciążenia produkcyjne bez wyłączania. Nadwymiarowy PSM jest bezpieczny, ale niepotrzebny; niewymiarowe awarie PSM pod długotrwałym obciążeniem.
