Fanuc A02B-0280-B502 | Seria 0i-MA Jednostka sterująca CNC — Sterowanie centrum obróbczym, wieloosiowe, interpolacja liniowa i kołowa, PMC, RS-232C

Przegląd

The Fanuc A02B-0280-B502 to zintegrowana jednostka sterująca CNC dla platformy centrum obróbczego Fanuc Seria 0i Model A — jeden z najszerzej stosowanych systemów sterowania CNC w historii obróbki przemysłowej.

Seria 0i była średniej klasy ofertą CNC firmy Fanuc, zaprojektowaną w celu zapewnienia funkcjonalności zbliżonej do wysokiej klasy (interpolacja wieloosiowa, sztywne gwintowanie, kompensacja narzędzia, logika drabinkowa PMC) dla jak najszerszej bazy zainstalowanych obrabiarek przy konkurencyjnych kosztach.

Wariant MA obejmuje specyficznie zastosowania centrów obróbczych — frezowanie pionowe i poziome, konturowanie wieloosiowe oraz centra obróbcze z automatyczną wymianą narzędzi.

Jako kompletna jednostka sterująca CNC, A02B-0280-B502 integruje procesor, pamięć ROM, RAM, układy interfejsu LCD/MDI, magistralę rozszerzeń I/O oraz interfejs komunikacji serwo w jednym zespole tylnego panelu.

W terenie jednostka ta znajduje się za panelem operatora maszyny, podłączona do napędów serwo osi maszyny, napędu wrzeciona, modułów I/O PMC oraz okablowania interfejsu panelu operatora.

Sterowanie zarządza pełnym cyklem ruchu od wykonania programu G-code po zamknięcie pętli pozycji na wszystkich sterowanych osiach.

Seria 0280 w rodzinie produktów A02B odpowiada platformie sprzętowej pierwszej generacji 0i Model A — generacji, która wprowadziła przejście Fanuc z wcześniejszych architektur Serii 0 i Serii 15 do kompaktowej, zintegrowanej konstrukcji 0i. Maszyny zbudowane na A02B-0280-B502 obejmują centra obróbcze z końca lat 90. XX wieku do początku XXI wieku od producentów takich jak Mazak, Mori Seiki, Makino, Okuma, Doosan, a także szeroką gamę tajwańskich i koreańskich producentów maszyn, którzy przyjęli platformę 0i jako swoje standardowe CNC.

Kluczowe specyfikacje

Seria 0i-MA — CNC centrum obróbczego w generacji 0i

„0i” w nazwie rodziny produktów Fanuc identyfikuje generację sterowania, która nastąpiła po wcześniejszej Serii 0 (0-MA, 0-MC, 0-TA) i połączyła się z nowoczesnymi platformami 0i-D i 0i-F, które są nadal produkowane. Oznaczenie Model A identyfikuje pierwszą generację sprzętową w serii 0i, podczas gdy MA określa wariant centrum obróbczego — w przeciwieństwie do TA (tokarka) lub FA (maszyna transferowa).

W praktyce Seria 0i-MA dostarczała funkcje programowania i obsługi wymagane przez użytkowników centrów obróbczych w swojej epoce: programowanie G-code kompatybilne z wcześniejszymi programami części Serii 0 i Serii 15 Fanuc (istniejące programy działają bez modyfikacji), cykle wiercenia i frezowania, kompensacja promienia narzędzia, układy współrzędnych obrabianego przedmiotu (G54–G59), pomiar długości narzędzia i standardowe sztywne gwintowanie.

PMC (programowalny sterownik maszyny) obsługuje logikę I/O maszyny — sekwencjonowanie zmieniacza narzędzi, blokowanie palet, sterowanie chłodzeniem, blokady drzwi — oddzielnie od sterowania ruchem CNC, w architekturze dwuprocesorowej, która utrzymuje przetwarzanie logiki maszyny niezależnie od pętli sterowania serwo CNC.

Architektura CNC — Zintegrowane sterowanie za panelem

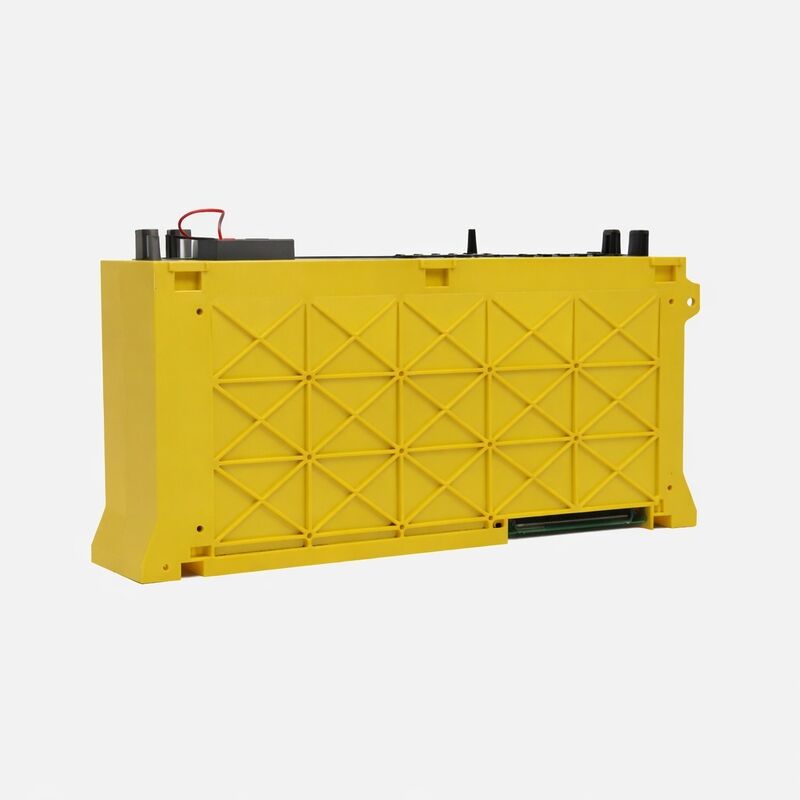

A02B-0280-B502 to jednostka tylnego panelu — zespół sprzętowy montowany za wyświetlaczem operatora i klawiaturą. W architekturze 0i firmy Fanuc jednostka ta zawiera główną płytę procesora, interfejs serwo osi, procesor PMC, pamięć programów części i parametrów oraz interfejsy komunikacyjne.

Wyświetlacz operatora (LCD), klawiatura MDI i przyciski operatora maszyny są oddzielnymi komponentami, które łączą się z jednostką B502 za pomocą standardowych kabli interfejsu.

Ta modularna architektura — wyświetlacz oddzielony od sprzętu sterującego — była ważną cechą serwisową: awaria wyświetlacza lub klawiatury nie wymagała wymiany całego zespołu CNC i odwrotnie.

W praktyce najbardziej podatnym na awarie elementem w maszynach o długim okresie eksploatacji jest zasilacz wewnątrz jednostki sterującej, a następnie uszkodzenie danych w pamięci RAM podtrzymywanej bateryjnie (powodujące utratę parametrów i programów części po wyczerpaniu baterii podtrzymującej), a w końcu degradacja wyświetlacza LCD.

Sama jednostka sterująca B502 jest zazwyczaj wytrzymała w czystych środowiskach szaf sterowniczych.

RS-232C i I/O programów — komunikacja maszynowa

Komunikacja szeregowa RS-232C była standardowym interfejsem do transferu programów części w maszynach wykorzystujących A02B-0280-B502. Programy są ładowane z komputera PC, sterownika DNC lub urządzenia pamięci masowej przez RS-232C, edytowane na MDI i wykonywane z pamięci wewnętrznej sterownika.

Interfejs RS-232C obsługuje również tworzenie kopii zapasowych danych — parametry, korekty narzędzi i programy części można zrzucić na zewnętrzne urządzenie w celu bezpiecznego przechowywania.

W przypadku maszyn w środowiskach, w których komunikacja RS-232C jest potrzebna do produkcji DNC, konfiguracja interfejsu A02B-0280-B502 musi być dopasowana do parametrów komunikacyjnych systemu DNC.

FAQ

P1: Jaka jest różnica między A02B-0280-B502 a innymi wariantami B502 z rodziny A02B-0280?

W ramach serii produktów A02B-0280 różne numery sufiksów B5xx identyfikują różne kombinacje liczby osi, konfiguracji wrzeciona i opcji sprzętowych.

B502 to specyficzna konfiguracja fabryczna — dokładna zdolność osi, rozmiar pamięci i zestaw opcji dla tej konfiguracji są określone przez specyfikację budowy Fanuc dla kodu B502. Podczas wymiany uszkodzonej jednostki, zamiennik musi odpowiadać pełnemu numerowi części (B502), a nie podobnemu sufiksowi, ponieważ różne konfiguracje B5xx niosą ze sobą różne sprzęty, które mogą nie być w pełni kompatybilne, pomimo tego samego prefiksu serii A02B-0280.

P2: Co dzieje się z programami części i parametrami, gdy bateria podtrzymująca ulegnie awarii?

A02B-0280-B502 wykorzystuje baterię litową do podtrzymania pamięci SRAM, która przechowuje programy części, parametry, korekty narzędzi i dane PMC, gdy sterowanie jest wyłączone. Gdy napięcie baterii spadnie poniżej minimalnego progu, na panelu CNC pojawia się alarm (zazwyczaj alarm BAT lub ostrzeżenie LOW BATTERY).

Jeśli bateria całkowicie się rozładuje przed wymianą, wszystkie dane podtrzymywane bateryjnie zostaną utracone — parametry muszą zostać ponownie załadowane z kopii zapasowej, a programy części muszą zostać ponownie wprowadzone lub przesłane. Roczna wymiana baterii jest standardową praktyką konserwacyjną dla sterowników Serii 0i w ciągłej produkcji.

P3: Czy A02B-0280-B502 jest kompatybilny z serwonapędami serii alpha?

Seria 0i Model A została zaprojektowana w okresie przejściowym od serwonapędów serii S do serii alpha.

Platforma A02B-0280 obsługuje zarówno napędy serii S (używane we wcześniejszych instalacjach), jak i wczesne wzmacniacze serwo serii alpha, w zależności od konfiguracji producenta maszyny.

Konkretny typ interfejsu serwo skonfigurowany w jednostce B502 określa, którą generację napędów obsługuje.

Podczas wymiany jednostki sterującej, zamiennik musi odpowiadać typowi interfejsu serwo używanemu w istniejącym systemie napędowym maszyny. Potwierdź to w dokumentacji producenta maszyny lub w wewnętrznej konfiguracji istniejącej jednostki sterującej.

P4: Czy programy części Serii 0 i Serii 15 mogą działać na 0i-MA bez modyfikacji?

W zdecydowanej większości przypadków tak. Fanuc zaprojektował serię 0i tak, aby zachować kompatybilność programowania z wcześniejszymi programami części Serii 0 i Serii 15, co było głównym wymogiem projektowym, biorąc pod uwagę dużą bazę zainstalowanych maszyn z istniejącymi bibliotekami programów części.

Standardowe programy G-code wykorzystujące polecenia liniowe, kołowe i cykle standardowe działają bez modyfikacji. Niektóre zaawansowane funkcje specyficzne dla Serii 15, które nie są dostępne w 0i, mogą wymagać drobnych adaptacji, ale rutynowe programy obróbcze są przenoszone bezpośrednio.

Ta kompatybilność była kluczowym punktem sprzedaży przy modernizacji maszyn w okresie wprowadzania 0i.

P5: Co obejmuje wymiana jednostki sterującej A02B-0280-B502 w maszynie?

Wymiana obejmuje:

(1) wykonanie kopii zapasowej wszystkich danych parametrów, drabinki PMC, programów części i korekt narzędzi z istniejącego sterowania na urządzenie zewnętrzne przed wyłączeniem zasilania;

(2) demontaż istniejącej jednostki z montażu tylnego panelu, odłączenie kabli interfejsu serwo, kabli modułów I/O, kabli panelu operatora i zasilacza;

(3) instalację jednostki zamiennej i ponowne podłączenie wszystkich kabli;

(4) przywrócenie wszystkich zarchiwizowanych danych do jednostki zamiennej;

(5) weryfikację pozycji referencyjnych osi, parametrów serwo i działania I/O PMC przed powrotem maszyny do produkcji. Proces wymaga znajomości struktury parametrów Fanuc 0i-A — nieprawidłowe przywrócenie parametrów może uniemożliwić prawidłowe działanie maszyny.
