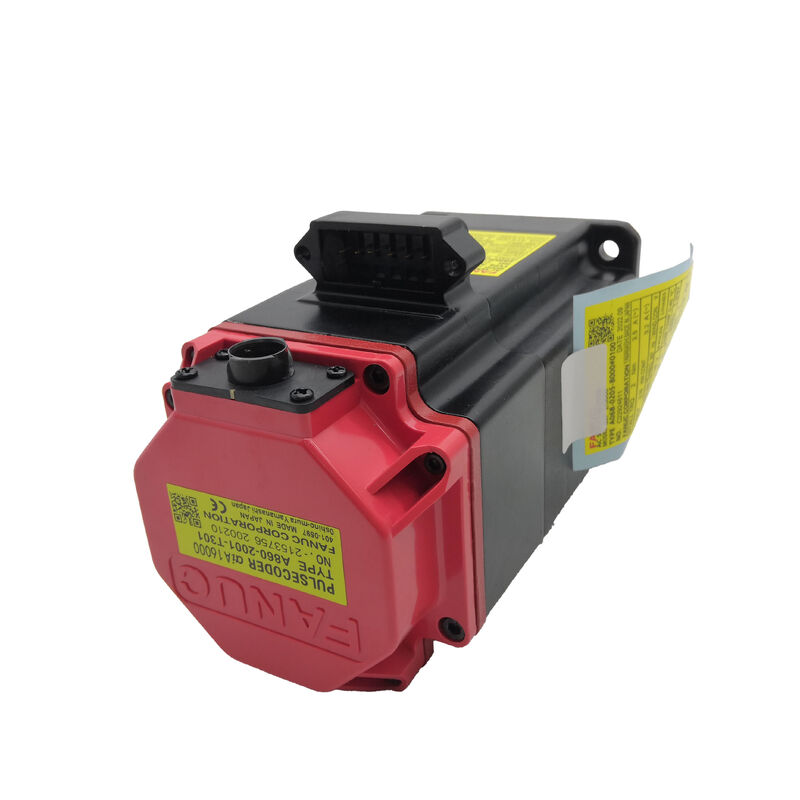

Nowy Fanuc A06B-0205-B000 αiF 2/5000 Kompaktowy serwo silnik biegów biegów AC, wał spinalny, bez hamulca, Absolute A1000 Pulse Coder

Przegląd produktu

Numer części:A06B-0205-B000

Warunki:Nowy

Wyszukiwane również jako:A06B0205B000, Fanuc A06B-0205-B000, FANUC A06B0205B000

Model silnika:αiF 2/5000

KlasifikacjaFanuc Alpha iF Series AC bezszczotkowy serwo silnik 2 Nm momentu obrotowego, 5000 obrotów na minutę, maksymalna prędkość, wał spinalny z kluczem, bez hamulca, absolutny koder impulsowy A1000, IP65

Nowy magazyn - dlaczego ma to znaczenie dla tego silnika

A06B-0205-B000 wymieniony tutaj jestnowyW przypadku silnika, który działa na precyzyjnej osi CNC i przenosi informacje zwrotne z pozycji maszyny w koderze impulsowym,Różnica między nowym a odnowionym nie jest tylko kosmetyczna..

Nowy statek A06B-0205-B000 ze świeżymi łożyskami fabrycznymi przy zerowej liczbie godzin, koder ustawiony i kalibrowany w fabryce Fanuc,uszczelki, które nigdy nie były narażone na działanie płynu chłodzącego lub zanieczyszczenia, a geometria szyby w stylu krawędziowym jest ścielona według specyfikacji wymiarowej Fanuc bez zużycia.W przypadku maszyn działających według harmonogramu produkcji, w których niezawodność jest ograniczeniem biznesowym, a nieplanowane przestoje mają realny koszt, rozpoczęcie nowego silnika jest właściwą inwestycją.

Specyfikacje techniczne

αiF 2/5000 mała ramka, duża prędkość, realna zdolność

Niektóre osi maszynowe nie potrzebują ośmiu Newton-metrów momentu obrotowego.i szybki , dostarcza to, czego rzeczywiście wymaga obciążenie, i porusza się wystarczająco szybko, aby nie stał się wąskim gardłem czasu cyklu.

Do tego zastosowania został zaprojektowany αiF 2/5000.

2 Newton-metry momentu obrotowegoobejmuje wymagania dotyczące trwałego obciążenia lekkich osi CNC: małe zespoły głowic wrotów, pomocnicze zasilacze Z na centrach obrotowych, kompaktowe napędy magazynów narzędziowych,i osi pozycjonowania pomocniczych, gdzie masa obciążenia jest niska, a podstawowy wymóg jest dokładny, powtarzalne pozycjonowanie przy prędkości.3 Nm maximum torque available during acceleration transients gives the axis real dynamic performance — the ability to reach speed quickly on short-stroke moves — even though the sustained torque rating is modest.

Maksymalna prędkość 5000 obr./min.Dla śruby kulkowej o rozmiarze 5 mm w sprzęgle bezpośrednim, prędkość nominalna 4000 obrotów na minutę wytwarza 20 m/min przebiegu liniowego.To jest wystarczająco szybki dla produktywnego szybkiego przejścia na kompaktowych maszynach bez żadnych pośrednich redukcjiWysoka maksymalna prędkość umożliwia temu małemu silnikowi pokonanie osi, które fizycznie nie mogą pomieścić większego silnika, ale nadal wymagają znaczącej wydajności przejazdu.

00,75 kW przy 96% mocy.Silnik pociąga mniej prądu reaktywnego niż większość projektantów paneli maszyn, co pomaga w budżetowaniu energii paneli i zmniejsza ciepło wytwarzane w łańcuchu dostaw napędu.

Brak hamulca: odpowiednia konfiguracja dla większości osi poziomych

Przykład B000 potwierdza brak hamulca elektromagnetycznego.

Pozycja w stanie spoczynku jest utrzymywana przez serwozamknięcie wzmacniacza servo Fanuc αi.000W celu utrzymania ustawionego kąta wału wzmacniacz dostarcza ciągły prąd korekcyjny.Na ośach poziomych i ośach, w których siła grawitacyjna netto nie działa w kierunku obrotu wałuWierzymy, że w przypadku, gdy urządzenie jest podłączone do urządzenia, jest to niezawodne i dokładne.

Praktyczna zaleta konfiguracji bez hamulców na każdej osi, nie ma 24V DC obwodów hamulcowych do przewodów w panelu, brak rlewu hamulcowego, nie ma elementów tłumiących napięcia,brak synchronizacji cewki hamulcowej w sekwencji uruchamiania CNC. brak zużycia tarczy hamulcowej w celu monitorowania czasu eksploatacji silnika. lżejsze i krótsze nadwozie silnika niż równoważne warianty hamulcowe.Uproszczenia te mają znaczenie zarówno w przypadku instalacji początkowej, jak i utrzymania przez całe życie.

Jeżeli oś jest pionowa lub posiada element obciążenia grawitacyjnego wzdłuż kierunku obrotu wału, serwozamknięcie nie jest odpowiednie w przypadku serwowyłączenia.Te zastosowania wymagają silnika hamulcowego A06B-0205-B300 (24V hamulca), wał krawędziowy) lub A06B-0205-B400 (24V hamulca, równy wał gładki) w ramach tej samej rodziny αiF 2/5000.A06B-0205-B000 jest prawidłowo i niezawodnie określony dla osi o obciążeniu poziomym i symetrycznym.

Węgiel z kluczem: precyzja od pierwszej instalacji

Każdy nowy A06B-0205-B000 dostarczony z Fanuc przyjeżdża z precyzyjnie szlifowanym wałem i kluczem.i zdobywa ten status dzięki właściwościom, które mają znaczenie przez całą żywotność silnika.

Przyciągnięcie węzła sprzęgającego do wału za pomocą śruby ciągnistej wciśniętej do otworu końca waługeometria koniana automatycznie koncentruje węzeł . Klucz w dopasowanych szczelinach klucza przenosi moment mechanicznie poprzez przekrój cięcia klucza, a nie poprzez zaciskanie tarcia.3 Nm momentu obrotowego jest przekazywany przez to pozytywne połączenie mechaniczne, który nie rozluźnia się w wyniku drgań, nie wymaga ponownego zaciskania i nie ulega degradacji w wyniku cyklu termicznego.

W przypadku nowego silnika geometria konii jest gwarantowana według specyfikacji wymiarowej Fanuc.Jest to jedna z rzeczywistych różnic między nowym silnikiem a odnowionym silnikiem., lub który został naprawiony za pomocą robót wału po uszkodzeniu fizycznym, może nie mieć tej samej geometrii.Nowy A06B-0205-B000 rozpoczyna instalację z geometrii sprzęgła dokładnie tam, gdzie Fanuc zamierzał, aby było.

Alpha i A1000 Pulse Coder: Absolutna zaleta w codziennej produkcji

Każdy A06B-0205-B000 zawieraAlfa i A1000 seryjny absolutny koder impulsu 1,000,000 impulsów na obrót, utrzymywane w przypadku wyłączenia zasilania przez baterię zapasową w serwo wzmacniaczu Fanuc αi.

Na nowym silniku koder A1000 jest ustawiony i kalibrowany.Wykorzystanie urządzeń o wysokiej jakościPocząwszy od nowego A06B-0205-B000 oznacza to, że ustawienie kodera jest standardem fabrycznym Fanuc, a nie jego przybliżeniem.

Konsekwencja operacyjna absolutnego kodera jest taka sama niezależnie od stanu silnika: gdy CNC uruchamia ′′ po planowanym wyłączeniu, po przerwie zasilania,po sygnale alarmowym ∆ współrzędna osi jest ustalana natychmiast bez żadnego ruchu kierunkowegoDla maszyn, które cyklują energię między zmianami, oznacza to szybsze ponowne uruchomienie.oznacza to, że oś powraca dokładnie z zatrzymanej pozycji bez nadzorowanej rutyny sterowania, której wymagają kodery przyrostowe.

O godzinie 1.000Na skrzyni kulkowej 5 mm rozstrzygnięcie pętli pozycyjnej wynosi 5 nanometrów.co jest tym, co dostarcza sub-mikron powtarzalność precyzyjne maszyny są zbudowane wokół.

Bateria zapasowa w wzmacniaczu, nie w silniku, utrzymuje licznik wielokrotnego obrotu przez wyłączenie zasilania.

A06B-0205 Rodzina: zrozumienie możliwości

Seria A06B-0205 obejmuje cały zakres konfiguracji αiF 2/5000:

B000 jest czystą linią bazową: szyba wsteczna, bez hamulca, absolutny koder.Prawidłowy wybór osi poziomych na maszynach z zasilaczem hamulcowym 24V w miejscu dla innych osi ̇ B000 upraszcza panel na każdej osi, która nie wymaga hamulca.

Kompatybilne wzmacniacze i systemy CNC

A06B-0205-B000 działa zSerwo wzmacniacze serii Fanuc αi (αiSV)W szczególnościαiSV 4Kompatybilne platformy CNC obejmują:Fanuc serii 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32iNie jest kompatybilny z wzmacniaczami serii α lub αC pierwszej generacji ani z napędami serii Fanuc β.

W przypadku montażu A06B-0205-B000 jako zamiennika należy sprawdzić, czy parametry osi CNC odpowiadają wpisom typu silnika αiF 2/5000 w bazie serwoparametrowej firmy Fanuc.Niezgodności parametrów powodują niestabilną wydajność serwo lub usterki wzmacniacza podczas uruchamianiaW przypadku nowych urządzeń silnikowych the motor type detection available on more recent CNC versions may populate parameters automatically from the A1000 pulse coder data — verify the result against the expected configuration before proceeding to production.

Typowe zastosowania

Osi zasilające pomocnicze i pomocnicze narzędziowe CNC.Podstawowe zasilacze Z, napędy osi Y na kompaktowych centrach obrotowych oraz dodatkowe osi pozycjonowania na maszynach wielozadaniowych, gdzie obciążenie jest lekkie, a oś mieści się w budżecie 0,75 kW / 2 Nm.

Kompaktowe osi zasilające wiertarki i centra obróbki.Napędy X, Y i Z na małych centrach wiertniczych, centrach obróbki stacjonarnej i kompaktowych 5-osiowych maszynach, w których ograniczenia przestrzenne i wymagania obciążeniowe są zgodne z możliwościami αiF 2/5000.

Wykorzystanie urządzeń do obrotowego magazynu narzędziowego i napędów mechanizmów ATC.Napędy indeksowania magazynów narzędziowych, osi poprzecznych ramienia ATC i napędy łańcucha narzędziowego w centrach obróbki CNC, w których masa i obciążenie mechanizmu odpowiadają zakresowi momentu obrotowego 2 Nm.

Centrum obrotowe wieloosiowe - oś C i pozycjonowanie narzędzia na żywo.Napędy pozycjonowania osi C i aktywne osi orientacji narzędzia w centrach obrotowych CNC, w których wysoka prędkość i absolutny koder αiF 2/5000 odpowiadają wymaganiom kinematycznym osi.

Fanuc robot i pozycjoner napędów pomocniczych.Napędy osi wtórnej na robotach Fanuc i programowalnych pozycjonerach, w których rozmiar, prędkość i kompatybilność αi αi 2/5000 odpowiadają wymaganiom mechanicznym i sterowania połączenia.

Częste pytania

P1: Dlaczego wybrać nową A06B-0205-B000 zamiast odnowionej jednostki?

Nowy silnik gwarantuje oryginalne godziny łożyska fabryczne (zero), ustawiony i kalibrowany w fabryce kodator A1000, geometria szyby wstecznej według specyfikacji fabrycznej i oryginalną integralność uszczelnienia.Odnowione silniki różnią się jakością w zależności od procesu przebudowy zakładu, metoda wyrównania kodera i standardy kontroli wału różnią się w zależności od dostawcy.W przypadku osi CNC precyzyjnej, w której ustawienie kodera bezpośrednio wpływa na dokładność pozycjonowania i stan łożyska określa, kiedy wystąpi następna awariaW przypadku gdy budżet jest głównym ograniczeniem, a źródło odbudowy jest znane i godne zaufania, może być akceptowalna jakość odnowionej jednostki;dla krytycznych osi produkcji, nowy jest opcją o niższym ryzyku.

P2: Czy A06B-0205-B000 wymaga cyklu homingowego za każdym razem, gdy uruchamia się CNC?

Nie.Alpha i A1000 to seryjny absolutny kodujący utrzymuje pozycję wału wielokrotnego obrotu w przypadku wyłączenia zasilania za pośrednictwem akumulatora zapasowego w serwo wzmacniaczu Fanuc αi.współrzędna osi jest ustalana natychmiast bez żadnego ruchu osiNie jest wymagany cykl odniesienia-powrotu. Jest to znacząca zaleta operacyjna w porównaniu z silnikami kodującymi przyrostowymi (takimi jak wariant B001)które wymagają namierzania przy każdym uruchomieniu i po każdym odzyskaniu alarmu.

P3: Które wzmacniacze Fanuc i systemy CNC są kompatybilne?

A06B-0205-B000 wymagaserwo wzmacniacz serii Fanuc αi (αiSV 4)Kompatybilne platformy CNC obejmują:Fanuc serii 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i i 31iNie jest kompatybilny z wzmacniaczami α lub αC pierwszej generacji ani z napędami z serii β.Zawsze sprawdzaj, czy parametry osi CNC są ustawione na typ silnika αiF 2/5000 z bazy parametrów Fanuc przed uruchomieniem.

P4: Czy ten silnik może być używany na osi pionowej bez hamulca?

Na osi pionowej lub na każdej osi, na której grawitacja działa w kierunku obrotu wału, silnik musi mieć hamulce, ale B000 nie ma żadnych hamulców.Serwo blokada utrzymuje pozycję tylko podczas gdy wzmacniacz jest zasilany i aktywny. Każde zdarzenie, które powoduje usunięcie zasilania servo ̇ E-stop, usterka wzmacniacza, przerwanie zasilania sieciowego lub planowane wyłączenie ̇ pozostawia bez hamowania pionową oś swobodnie poruszającą się pod wpływem grawitacji.A06B-0205-B300(oszło spinalne, hamulec sprężynowy 24V, koder absolutny A1000) w ramach tej samej rodziny αiF 2/5000.

P5: Jaka jest maksymalna prędkość i kiedy można ją użyć?

W sprawieprędkość znamionowa 4000 obr./min. prędkość, przy której gwarantowana jest ciągła moc znamionowa 0,75 kW.maksymalna prędkość 5000 obr./min, dostępne w obszarze osłabienia pola mocy stałej powyżej prędkości znamionowej, gdzie dostępny moment obrotowy zmniejsza się wraz ze wzrostem prędkości.000 obrotów na minutę jest możliwe na ośach o niskim obciążeniu, w których zapotrzebowanie na moment obrotowy przy wyższych prędkościach pozostaje w zakresie zmniejszonej zdolności silnika w tym punkcie pracy. W przypadku cykli roboczych osi, które obejmują trwałą pracę powyżej 4000 obr./min.,weryfikacja krzywej momentu obrotowego w stosunku do wymaganego obciążenia przed zastosowaniem pracy z prędkością powyżej prędkości znamionowej w fazach obróbki produkcyjnej;.
