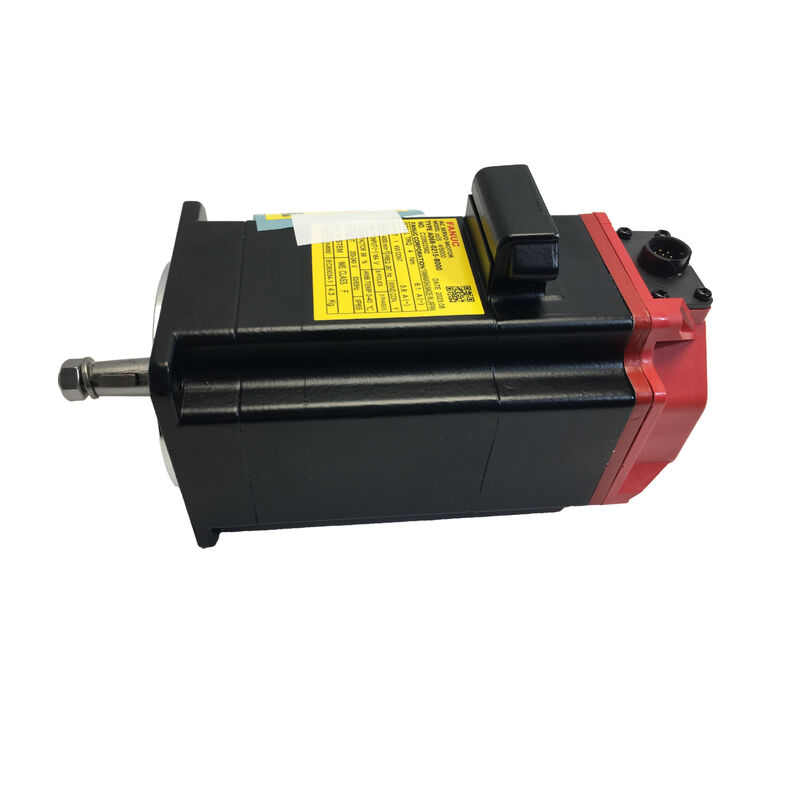

Serwosilnik AC Fanuc A06B-0212-B001

Seria βis · Bez hamulca · Kompaktowy serwosilnik AC do sterowania posuwem osi poziomej CNC

Najważniejszą miarą wydajności jest spójność

Szczytowe wartości momentu obrotowego wyglądają dobrze w arkuszu danych. To, co faktycznie mierzy środowisko produkcyjne, jest czymś innym: czy oś utrzymuje swoją tolerancję dla części 1 i części 10 000. Czy wykończenie powierzchni w ostatnim cyklu zmiany odpowiada pierwszemu. Czy silnik wprowadza zmienne, które CNC musi kompensować, czy też pozostaje cichy i pozwala systemowi sterowania wykonywać swoją pracę.

Fanuc A06B-0212-B001 jest zbudowany w oparciu o drugą grupę kryteriów. Należy do serii serwosilników FANUC βis — kompaktowej linii produktów, która zasila obrabiarki we wszystkich głównych sektorach produkcyjnych — i działa bez zintegrowanego hamulca, skonfigurowany do zastosowań w osiach poziomych, gdzie utrzymywanie obciążenia przez grawitację nie jest częścią równania. Pozostaje silnik zoptymalizowany pod kątem tego, czego faktycznie potrzebuje oś posuwu: dokładnego, powtarzalnego ruchu dostarczanego konsekwentnie przez cały dzień produkcyjny, podłączony bezpośrednio do systemu napędowego FANUC bez narzutu kompatybilności, który towarzyszy alternatywom spoza OEM.

Specyfikacje

Decyzje inżynieryjne, które ujawniają się w produkcji

Absolutny enkoder — świadomość osi bez infrastruktury. Dane położenia są stale przechowywane w enkoderze szeregowym, niezależnie od zewnętrznej baterii lub mechanicznego systemu referencyjnego. Po ponownym uruchomieniu maszyny — czy to po planowym wyłączeniu, zatrzymaniu awaryjnym, czy przerwaniu zasilania — sterownik już dokładnie wie, gdzie znajduje się oś. Brak rutyny pozycjonowania. Brak opóźnienia w ponownym pozycjonowaniu. Następny cykl rozpoczyna się z ustalonej, zweryfikowanej pozycji.

IP67 na końcu wału — szczegół, który decyduje o trwałości. Uszczelka wału jest najbardziej narażonym punktem silnika. W aktywnych środowiskach obróbki płyn chłodzący nie tylko rozpryskuje się — tworzy mgłę, migruje i dostaje się do każdej szczeliny, którą zapewnia obudowa. Stopień ochrony IP67 na uszczelce wału to specyfikacja, która chroni enkoder i wnękę łożyska przed chłodziwem w dłuższej perspektywie, a nie tylko w pierwszych tygodniach pracy.

Dostarczanie momentu obrotowego, które nie zmienia się wraz z prędkością. Tętno momentu obrotowego przy niskich prędkościach to cecha silnika, która bezpośrednio przenosi się na obrabiane powierzchnie podczas wykańczających przejść. Geometria uzwojenia βis kontroluje tę nieregularność wyjściową w całym zakresie prędkości roboczych. Rezultatem jest spójność wykończenia powierzchni wynikająca z własnego zachowania silnika, a nie z konieczności kompensacji przez CNC.

Równowaga termiczna dzięki ciągłej pracy. Silnik, którego temperatura stabilizuje się wcześnie w zmianie i utrzymuje się na tym poziomie, zapewnia przewidywalne zachowanie osi od pierwszej do dziesiątej godziny. Klasa izolacji i dobór łożysk w A06B-0212-B001 są wybierane do pracy ciągłej — nie do maszyn, które cyklicznie włączają się i wyłączają z długimi okresami chłodzenia między operacjami.

Rozmiar ramy, który otwiera możliwości instalacji. Kompaktowa obudowa βis pasuje do platform maszynowych, w których większe serwosilniki po prostu się nie mieszczą. Nie jest to ograniczenie wydajności — jest to specyficzna cecha konstrukcyjna, która sprawia, że ten silnik jest odpowiedni dla kategorii maszyn, które nie pomieszczą nic większego.

Maszyny, w których pracuje ten silnik

Pomyśl o zastosowaniach CNC, w których silnik osi posuwu ma wykonać dużą liczbę cykli, w stosunkowo małej przestrzeni instalacyjnej, z tolerancjami, które nie pozwalają na to, aby silnik był zmienną wydajności. Taki jest profil, który ten silnik adresuje.

Kompaktowe tokarki CNC. Sterowanie posuwem osi X i Z w centrach tokarskich pracujących z średnią i wysoką liczbą cykli. Absolutny enkoder zapewnia, że odniesienie pozycji jest nienaruszone podczas zmian partii i zmian zmian, bez konieczności sekwencji pozycjonowania między częściami.

Małe pionowe centra obróbcze. W kompaktowych platformach VMC dostępna przestrzeń montażowa silnika jest twardym ograniczeniem. Mała rama βis rozwiązuje problem przestrzeni bez rezygnacji ze specyfikacji enkodera lub kompatybilności napędu, od których zależy system sterowania FANUC.

Centra wiercące i gwintujące. Oś posuwu w centrum gwintującym stale zmienia kierunek podczas dnia produkcyjnego. Niska bezwładność i szybka reakcja momentu obrotowego to cechy silnika, które zapewniają stałe czasy cykli i zapobiegają gromadzeniu się błędów pozycjonowania między cyklami.

Osi wtórne i pomocnicze. Stoły obrotowe, zmieniacze narzędzi, systemy usuwania wiórów i mechanizmy pozycjonowania palet w maszynach wieloprocesowych wymagają kompatybilności z protokołem FANUC i niezawodnego pozycjonowania, ale nie wymagają fizycznych rozmiarów ani mocy wyjściowej silnika serii αi. Seria βis jest odpowiednią klasą dla tych ról, a A06B-0212-B001 znajduje się na jej kompaktowym końcu.

Co rynek wtórny robi źle — i ile to kosztuje

Używane, odnowione i regenerowane serwosilniki FANUC są powszechnie dostępne na rynku. Część tego asortymentu jest legalna i prawidłowo ujawniona. Znaczna część nie jest — jednostki z historią pracy, które nie są oznaczone jako takie, prezentowane obok nowego asortymentu w sposób, który ułatwia przeoczenie rozróżnienia.

Praktyczny problem nie polega na różnicy w cenie. Jest to luka informacyjna. Odnowiony silnik, który wygląda czysto, nie mówi nam, ile godzin przepracował enkoder, ile cykli termicznych przeszła izolacja uzwojenia, ani czy łożyska niosą wewnętrzne zmęczenie z poprzedniego stanu obciążenia. Te informacje nie pojawiają się na zewnątrz silnika. Pojawiają się później, w produkcji, jako stopniowo rosnący błąd śledzenia osi, przerywany błąd enkodera lub hałas łożyska, który rozwija się po kilku miesiącach użytkowania.

Rozpoczęcie pracy z nowym A06B-0212-B001 eliminuje tę niepewność. Fabryczne łożyska. Enkoder z zerową liczbą godzin. Izolacja uzwojenia na początku okresu eksploatacji. Pełna gwarancja producenta obowiązująca od daty instalacji. Silnik będzie działał w maszynie, bez nadzoru, przez lata. Stan, w jakim zaczyna, jest fundamentem, na którym buduje się wszystko inne.

Lista kontrolna instalacji i wskazówki serwisowe

Zanim silnik znajdzie się w maszynie: Sprawdź zgodność modułu wzmacniacza βi ze specyfikacją prądową silnika. Niezgodność ta staje się widoczna dopiero po pierwszym włączeniu zasilania, a jej rozwiązanie w szafie sterowniczej kosztuje więcej czasu niż wykrycie jej na etapie planowania. Sprawdź również wymiary wału i pozycje złączy w stosunku do rysunku montażowego maszyny — założenia wymiarowe między generacjami βis spowodowały problemy z instalacją, których można było uniknąć dzięki sprawdzeniu rysunku.

Przy pierwszym włączeniu zasilania: Wykonaj ruch diagnostyczny osi przy niskiej prędkości przed zatwierdzeniem parametrów produkcyjnych. Potwierdź, że sprzężenie zwrotne enkodera jest czyste, błąd śledzenia mieści się w specyfikacji, a napęd nie zgłasza żadnych błędów. Zajmuje to kilka minut i stanowi punkt odniesienia do porównania podczas przyszłych kontroli serwisowych.

Podczas serwisu produkcyjnego: Okresowo monitoruj błąd śledzenia osi na ekranie diagnostycznym CNC. Powolny trend wzrostowy w ciągu tygodni — a nie nagły alarm — jest charakterystycznym wczesnym ostrzeżeniem o degradacji uszczelki kabla enkodera w środowiskach narażonych na działanie chłodziwa. Rozwiązany na tym etapie, naprawa polega na wymianie kabla zaplanowanej w oknie konserwacji. Pozostawiony do postępu, staje się nieplanowanym przestojem.

Dla jednostek przechowywanych: Utrzymuj temperaturę przechowywania między 0 °C a 40 °C, wilgotność względną poniżej 75%, bez kondensacji. Obracaj wał ręcznie co sześć miesięcy, aby zapobiec wgnieceniom łożysk pod stałym obciążeniem statycznym. Przechowuj jednostkę w oryginalnym, zapieczętowanym opakowaniu do dnia instalacji.

Często zadawane pytania

P1: Czy A06B-0212-B001 zawiera wbudowany hamulec? Nie. Sufiks B001 oznacza konfigurację bez hamulca. Silnik ten jest przeznaczony do zastosowań w osiach poziomych, gdzie obciążenie nie wymaga mechanicznego utrzymywania po odłączeniu zasilania. Zastosowania obejmujące osie pionowe lub warunki obciążenia grawitacyjnego wymagają wariantu z hamulcem z serii βis — A06B-0212-B001 nie jest odpowiednią specyfikacją dla tych zastosowań.

P2: Jaki wzmacniacz jest wymagany do uruchomienia tego silnika? A06B-0212-B001 jest przeznaczony do użytku ze wzmacniaczami serwo FANUC serii βi SVU lub βi SVM. Pojemność modułu wzmacniacza musi odpowiadać prądowi znamionowemu silnika — przed złożeniem zamówienia należy sprawdzić prawidłowe dopasowanie. Jest to jedno z najczęściej pomijanych sprawdzeń, które najpewniej odpowiada za alarmy napędu przy pierwszym uruchomieniu.

P3: Czy ten silnik będzie działał jako zamiennik wcześniejszej jednostki serii β? Nie jako bezpośredni zamiennik typu plug-and-play. Seria βis wykorzystuje zaktualizowany protokół enkodera szeregowego w porównaniu do oryginalnej serii β, co wymaga zmian parametrów CNC po instalacji. Pozycje złączy fizycznych mogą się również różnić między generacjami silników. Sprawdź dopasowanie i zaplanuj przegląd parametrów przed uruchomieniem osi — nie zakładaj wstecznej kompatybilności na podstawie wspólnej nazwy serii.

P4: Które systemy CNC FANUC obsługują ten silnik? A06B-0212-B001 jest kompatybilny ze sterownikami FANUC serii 0i-D, 0i-F, 30i, 31i i 32i po sparowaniu z odpowiednim wzmacniaczem serwo serii βi. W przypadku generacji sterowników spoza tego zakresu kompatybilność należy potwierdzić niezależnie przed określeniem tego silnika.

P5: Jak mogę zweryfikować, czy jednostka jest nowa przed zakupem? Nowe jednostki są dostarczane w zapieczętowanym opakowaniu FANUC z nienaruszonymi etykietami autentyczności, wałem, który nie wykazuje zużycia ani śladów kontaktu w rowku wpustowym, oraz numerem seryjnym bez wcześniejszej historii serwisowej. Poproś sprzedawcę o pisemne potwierdzenie statusu nowego asortymentu i dostarczenie dokumentacji źródłowej na żądanie. Jeśli opakowanie zostało otwarte lub szczegóły dotyczące pochodzenia są niedostępne, należy to wyjaśnić przed sfinalizowaniem zakupu.
