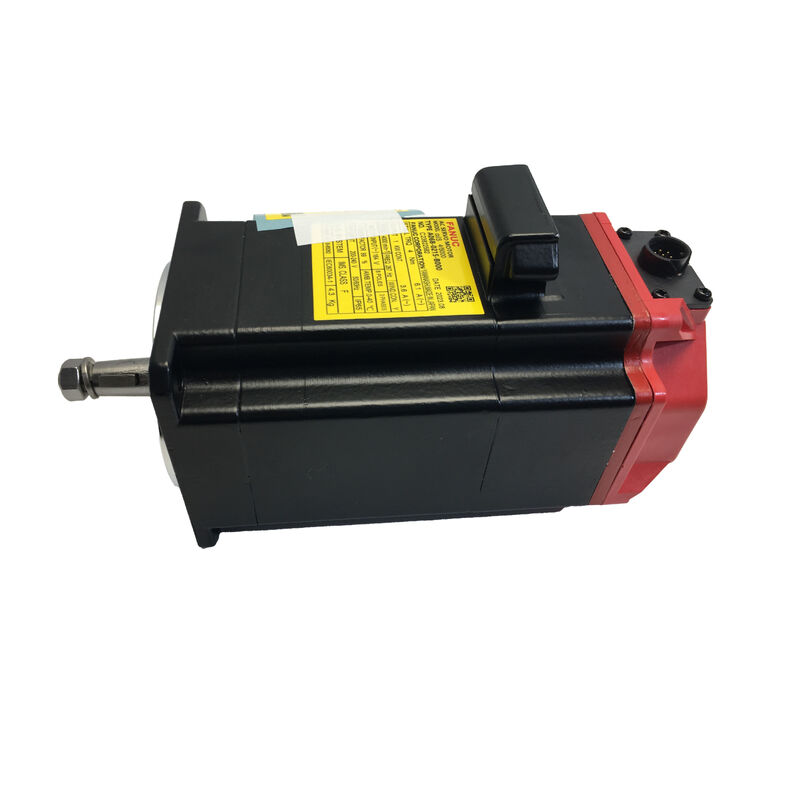

Fanuc AC Servo Motor A06B-0215-B000

Seria βis · Bez hamulca · Kompaktowy silnik serwo wysokiej precyzji do sterowania zasilaczem osi CNC

Silnik, który nie zwraca na siebie uwagi

Najlepszy serwomotor w maszynie to ten, o którym przestajesz myśleć po instalacji.Następujący błąd pozostaje płaski przez całą zmianęNikt nie otwiera szafy elektrycznej, bo nie ma co badać.

To jest standard, który spełnia Fanuc A06B-0215-B000.Jest to kompaktowy serwo silnik biegów biegów z serii β bez zintegrowanego hamulca, skonfigurowany do zastosowań o osi poziomej, gdzie układ napędowy obsługuje ruch, a zadaniem silnika jest dokładne wykonywanie go, wielokrotnie i bez wprowadzania zmiennych, których kontroler musi kompensować.

Mały układ silnika, duże obciążenie, długie odstępy serwisowe, ta kombinacja określa, gdzie kończy się silnik, i w tym celu optymalizowana jest konstrukcja βis.

Specyfikacje

Co jest wbudowane w ten silnik i co naprawdę ma znaczenie?

Koder utrzymuje pozycję bez pomocy.Absolutny kodownik seryjny na A06B-0215-B000 zachowuje pozycję osi w cyklach zasilania, zatrzymaniach elektrycznych i nieplanowanych wyłączeniach ∙ bez baterii homing, bez sekwencji odniesienia przy uruchamianiu.Kontroler budzi się już wiedząc, gdzie jest ośNa maszynie o wysokim cyklu, pracującej w trzech zmianach, wyeliminowanie sekwencji homing za każdym razem, gdy maszyna jest ponownie uruchamiana, to prawdziwa oszczędność czasu.

Uszczelnienie wału jest oceniane na to, co w rzeczywistości robią środowiska obróbcze.IP67 na końcu wału oznacza najbardziej wrażliwy punkt na silniku, w którym wirujący wał wychodzi z obudowy.W aktywnym środowisku obróbczym, w którym płyn cięcia migruje w każdą szczelinę, którą może znaleźć, ta klasyfikacja jest ta, która zapobiega zanieczyszczeniu kodera i przedwczesnej awarii łożyska.

Kręg momentu jest kontrolowany, nie tylko określony.Najwyraźniej widać to w powolnych przejściach.Silnik o niespójnym, niskich prędkościach momentu obrotowego wytwarza nieregularności powierzchniowe, które nie mogą być usunięte przez CNC. Pochodzą z fizyki samego silnika.Geometria zawijania βis utrzymuje płynne dostarczanie momentu obrotowego przy prędkościach, w których ma to znaczenie dla wykończenia powierzchni.

Zachowanie termiczne jest stabilne przez całą zmianę, nie tylko podczas uruchamiania.Klasy izolacyjne i wybór łożysk w serii βis są wybierane do ciągłej pracy.Jeden, który stopniowo się nagrzewa i porusza, wprowadza błędy w pozycjonowaniu, które są naprawdę trudne do odróżnienia od innych zmiennych maszyny..

Brak hamulca oznacza lżejszą i prostszą instalację.Na ośach poziomych hamulce dodaje się ciężar i okablowanie bez pełnienia funkcji. Konfiguracja B000 go usuwa.Przewody kabiny napędowej są czystsze., i nic o konfiguracji jest tam bez powodu.

Gdzie instalowany jest silnik

A06B-0215-B000 to mały silnik.a architektura kodera i napędu serii βis oznacza, że można go zintegrować z maszynami sterowanymi przez FANUC bez pytań dotyczących kompatybilności, które pojawiają się w przypadku alternatyw innych niż OEM.

W praktyce najczęściej występuje w czterech rodzajach urządzeń.gdzie układ sterujący zasilaczami osi X i Z musi być spójny w tysiącach części na zmianę, a absolutny koder silnika zapobiega przesunięciu odniesienia między partiamiMałe pionowe ośrodki obróbki, w których ograniczona powierzchnia montażowa sprawia, że kompaktowa ramka jest praktycznym wymogiem, a nie tylko preferencją.które odwracają kierunek osi przy wysokiej częstotliwości i wymagają szybkiej reakcji momentu obrotowego bez akumulowanego błędu pozycyjnego między cyklami. i osi pomocnicze na maszynach wieloprocesowych ̇ stoły obrotowe, wymienniki narzędzi,wskaźniki palet gdzie wymagana jest kompatybilność z protokołem FANUC, ale wniosek nie uzasadnia wielkości lub kosztów jednostki z serii αi.

Wspólną cechą wszystkich jest maszyna, która kręci się ciągle, w środowisku, które nie jest łagodne, z tolerancjami, które nie pozwalają na zmienność silnika.

Inny sposób myślenia o decyzjach zakupowych

Większość decyzji o zakupie serwomotorów sprowadza się najpierw do ceny.

Odnowiona jednostka w niższej cenie nie jest tym samym produktem co nowa.Izolacja zwojowa przeszła cykle cieplne, które skracają pozostały okres użytkowania nie do zeraNiewidocznie, ale gdzieś w tym życiu, nic z tego nie jest wykrywalne po otrzymaniu.

Pojawia się później: powolne zwiększanie osi po błędzie przez miesiące, łożysko, które zaczyna generować hałas,alarm kodujący, który pojawia się i znika przerywanie, zanim stanie się trwałyWszystko jest w stanie początkowym, nic nie było widoczne w dniu zakupu.

Nowy A06B-0215-B000 ma zerowe zużycie, łożyska w stanie fabrycznym, koder, który nigdy nie działał, pełna gwarancja od pierwszego dnia.W przypadku silnika, który powinien pracować bez nadzoru w maszynach produkcyjnych przez kilka latTo nie są abstrakcyjne korzyści.

Uwaga w sprawie instalacji i opieki długoterminowej

Przed zbliżeniem się silnika do maszyny należy potwierdzić, że pojemność modułu wzmacniacza βi odpowiada prądowi nominalnemu silnika.To sprawdzenie trwa kilka minut i zapobiega niezgodności klasyfikacji, które generują alarmy od pierwszego włączenia. Also verify physical dimensions and connector positions against the machine mounting drawing before uncrating the unit — discovering a mismatch at the machine costs more time than discovering it at the drawing stage.

Po zainstalowaniu, diagnostyka monitorowania jest oś następująca za błędem przez ekran CNC.ale stopniowe odchylenie jest wczesnym sygnaturą zużycia uszczelnienia kabla kodowania w instalacjach narażonych na działanie płynu chłodniczegoRozwiązanie problemu na tym etapie oznacza wymianę kabla, oczekiwanie na alarm oznacza nieplanowane zatrzymanie produkcji.

W przypadku jednostek przechowywanych reguły są proste: 0°C, wilgotność względna poniżej 75%, brak kondensacji.Obrót wału ręcznie co sześć miesięcy, aby zapobiec łożysko brinelling z statycznego obciążenia kontaktowegoNie rozpakowuj się do dnia instalacji.

Częste pytania

P1: Czy istnieje wersja tego silnika z zintegrowanym hamulcem?Tak. W ramach serii βis warianty wyposażone w hamulce mają ten sam silnik bazowy, ale zawierają zintegrowany hamulc elektromagnetyczny do zastosowań o osi pionowej.A06B-0215-B000 nie zawiera hamulca i jest prawidłowym wyborem do stosowania na osi poziomejJeżeli w przypadku zastosowania należy zastosować oś pionową lub ładunek, który musi być utrzymywany podczas wyłączania mocy, należy zamiast tego określić wariant wyposażony w hamulce.

P2: Jaki sprzęt napędowy jest wymagany dla A06B-0215-B000?Ten silnik jest przeznaczony do stosowania z serwowzmacniaczami serii FANUC βi SVU lub βi SVM. Moduł wzmacniacza musi być oceniony zgodnie z aktualną specyfikacją silnika.Zapewnij prawidłowe sparowanie przed zamówieniem dowolnego z elementów.

P3: Czy może on zastąpić wcześniejszy silnik serii β bez zmiany czegokolwiek innego?Seria βi wykorzystuje zaktualizowany protokoł kodu seryjnego w porównaniu z oryginalną serią β,który zwykle wymaga zmian parametrów sterownika CNC po instalacji. Lokalizacje fizycznych złączy mogą również różnić się w zależności od generacji silnika. Traktuj je raczej jako kierowaną wymianę niż bezpośrednią wymianę i zaplanuj kontrolę parametrów przed uruchomieniem pierwszej osi.

P4: Z jakimi systemami CNC jest kompatybilny ten silnik?A06B-0215-B000 jest kompatybilny z sterownikami serii FANUC 0i-D, 0i-F, 30i, 31i i 32i w połączeniu z odpowiednim wzmacniaczem serii βi.Kompatybilność z generacjami sterowników spoza tego zakresu należy potwierdzić przed zaangażowaniem się w silnik jako zamiennik.

P5: Co należy sprawdzić przy zakupie, aby zweryfikować, czy urządzenie jest prawdziwie nowe?Poszukaj zapieczętowanego opakowania FANUC z nienaruszoną etykietą autentyczności, szyby bez zużycia lub zniszczeń w kluczyku oraz numeru seryjnego bez wcześniejszych usług lub napraw w systemie FANUC.Sprzedawca, który może dostarczyć jasną dokumentację o pochodzeniu nowych zapasów, jest rozsądnym punktem wyjściaJeśli opakowanie zostało już otwarte lub informacje o źródle nie są dostępne na żądanie, poproś o wyjaśnienia przed przyjęciem jednostki.
