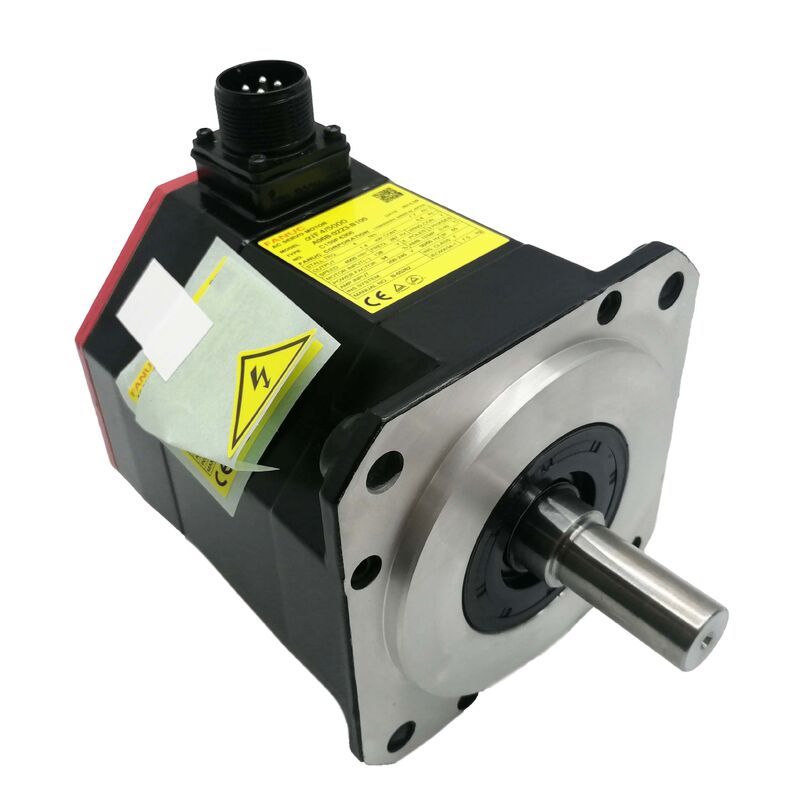

Silnik serwo AC Fanuc A06B-0223-B100

βis Series · Bez hamulca · Kompaktowy silnik serwo CNC

Argument za doborem odpowiedniego silnika

W obróbce CNC silnik serwo jest punktem, w którym polecenia elektroniczne stają się ruchem fizycznym. Jeśli ta konwersja zostanie przeprowadzona nieprawidłowo — poprzez niedopasowany zamiennik, zużyty enkoder lub niekompatybilne sparowanie ze sterownikiem — problemy pojawią się w częściach: ślady drgań, dryft pozycyjny, niespójność czasu cyklu.

Fanuc A06B-0223-B100 to silnik serwo AC z serii βis, zaprojektowany do zasilania osi w kompaktowych i średniej wielkości obrabiarkach CNC. Działa bez zintegrowanego hamulca — świadomy wybór dla konfiguracji osi poziomych — i łączy się bezpośrednio z ekosystemem wzmacniaczy βi firmy FANUC bez sprzętu adaptacyjnego lub niestandardowego mapowania parametrów. Dla producentów maszyn i zespołów serwisowych, którzy potrzebują silnika, który po prostu działa w istniejącej konfiguracji FANUC, ta natywna kompatybilność jest punktem wyjścia dla wszystkiego innego.

Specyfikacje

Do czego ten silnik jest naprawdę dobry

Istnieje tendencja do nadmiernego określania parametrów silników serwo — do zakładania, że większa moc oznacza lepszą wydajność. W praktyce A06B-0223-B100 jest zoptymalizowany do czegoś innego: spójności na poziomie osi w maszynach, gdzie liczba cykli jest wysoka, a tolerancje części nie pozostawiają wiele miejsca na odchylenia.

Kilka konkretnych rzeczy, które sprawdzają się w warunkach pracy:

Absolutna pamięć pozycji. Enkoder szeregowy przechowuje dane o pozycji bez baterii lub odniesienia mechanicznego. Po zaniku zasilania lub zatrzymaniu awaryjnym (E-stop), oś wznawia pracę z dokładnej ostatniej znanej pozycji — bez cyklu powrotu do punktu zerowego, bez utraconych części.

Wytrzymałe uszczelnienie końca wału. Uszczelka wału IP67 jest przeznaczona do środowisk, w których mgła chłodząca jest stała. Nie wymaga specjalnych interwałów konserwacji; po prostu radzi sobie z tym, co rzuca na nią podłoga produkcyjna.

Dostarczanie momentu obrotowego bez zgrzytów. Konstrukcja uzwojenia utrzymuje niski tętnienie momentu obrotowego w całym zakresie prędkości. Ma to największe znaczenie podczas wolnych przejść wykończeniowych, gdzie wszelkie nieregularności silnika są bezpośrednio widoczne na obrobionej powierzchni.

Stabilność termiczna w ciągu zmian. Klasa izolacji i dobór łożysk są dostosowane do pracy ciągłej, a nie tylko krótkich impulsów. Silnik, który dryfuje termicznie w środku zmiany, jest prawdziwym problemem; ten nim nie jest.

Gdzie pasuje w maszynie

Seria βis wypełnia kompaktowy koniec gamy silników serwo FANUC. A06B-0223-B100 jest dobrym wyborem dla:

Tokarki CNC (kompaktowe platformy) Sterowanie posuwem osi X i Z w mniejszych centrach tokarskich. Reaktywność silnika przy niskich prędkościach posuwu zapewnia spójne wykończenie powierzchni podczas długich serii produkcyjnych.

Małe i średnie pionowe centra obróbcze Napędy osi X i Y, gdzie footprint maszyny jest ograniczony, a silnik musi działać niezawodnie w ciasnych przestrzeniach w pobliżu systemów chłodzenia.

Centra wiercące i gwintujące Aplikacje o wysokiej liczbie cykli z częstymi zmianami kierunku. Niska bezwładność silnika i szybka reakcja momentu obrotowego skracają czas cyklu bez poświęcania dokładności pozycjonowania.

Osi wtórnych i pomocniczych Stoły obrotowe, zmieniacze narzędzi i systemy palet w maszynach wieloprocesowych, które wymagają pełnej kompatybilności z protokołem FANUC bez rozmiaru i kosztów jednostki serii αi.

Nowa jednostka a alternatywa rynkowa

Silniki serwo FANUC krążą na rynku wtórnym, który miesza nowy asortyment, jednostki po renowacji i — częściej niż oczekują tego kupujący — silniki po naprawach bez jasnej historii serwisowej. A06B-0223-B100 nie jest wyjątkiem.

Jednostka po renowacji może wyglądać identycznie po przybyciu. Enkoder ma już godziny pracy. Łożyska mogą mieć mikroskopijne zmęczenie. Izolacja uzwojenia przeszła cykle termiczne. Nic z tego nie jest widoczne, dopóki silnik nie zacznie pracować w maszynie, często miesiące po instalacji.

Nowa jednostka to zero godzin pracy, łożyska i enkoder w stanie fabrycznym oraz pełna gwarancja producenta. W przypadku komponentu, który pracuje wewnątrz maszyny bez nadzoru i ma służyć przez lata, stan początkowy ma znaczenie — niezależnie od różnicy w cenie zakupu.

Uwagi dotyczące instalacji i przechowywania

Przed montażem: Sprawdź wymiary obudowy silnika i typ złącza w porównaniu z rysunkami maszyny. Potwierdź, że ocena modułu wzmacniacza βi odpowiada specyfikacji prądowej silnika. Podręcznik połączeń FANUC βis jest autorytatywnym źródłem zweryfikowanych parowań.

Podczas eksploatacji: Najczęstszym wczesnym sygnałem ostrzegawczym zużycia kabla enkodera jest powolny wzrost błędu śledzenia osi — wykrywalny za pomocą ekranu diagnostycznego CNC przed pojawieniem się jakiegokolwiek alarmu. Sprawdzaj uszczelki złączy co roku w instalacjach narażonych na działanie chłodziwa.

Podczas przechowywania: 0–40 °C, poniżej 75% wilgotności względnej, bez kondensacji. Obracaj wałem ręcznie co sześć miesięcy, jeśli jednostka jest przechowywana długoterminowo. Przechowuj ją w oryginalnym opakowaniu do dnia instalacji.

Często zadawane pytania

P1: Czy istnieje wersja tego silnika z hamulcem? Tak. W serii βis istnieje wariant z hamulcem do zastosowań na osiach pionowych. Konfiguracja B100 nie zawiera hamulca i nadaje się do osi poziomych, gdzie nie jest wymagane trzymanie po wyłączeniu zasilania. Jeśli Twoja aplikacja wymaga trzymania obciążenia grawitacyjnego, należy określić inny wariant z sufiksem.

P2: Jakiego wzmacniacza wymaga ten silnik? A06B-0223-B100 jest przeznaczony do użytku ze wzmacniaczami serwo FANUC serii βi SVU lub βi SVM. Moduł wzmacniacza musi być dobrany pod kątem prądu pobieranego przez silnik. Potwierdź konkretne parowanie, korzystając z dokumentacji wyboru silnik-wzmacniacz firmy FANUC przed zakupem.

P3: Czy można go bezpośrednio zastąpić starszym silnikiem serii β? Nie jako zamiennik typu plug-and-play. Seria βis wykorzystuje zaktualizowany protokół enkodera szeregowego w porównaniu do starszych silników serii β, co oznacza, że parametry CNC będą musiały zostać przejrzane i dostosowane po instalacji. Zaleca się również sprawdzenie dopasowania fizycznego, ponieważ lokalizacja złączy może się różnić między generacjami.

P4: Które sterowniki FANUC współpracują z tym silnikiem? Kompatybilne sterowniki obejmują serie FANUC 0i-D, 0i-F, 30i, 31i i 32i w połączeniu z odpowiednim wzmacniaczem serii βi. Kompatybilność z innymi generacjami sterowników należy potwierdzić w opublikowanej dokumentacji parowania firmy FANUC przed podjęciem decyzji o zakupie sprzętu.

P5: Jak mogę potwierdzić, że jednostka jest fabrycznie nowa przed zakupem? Nowe jednostki są dostarczane w zapieczętowanym opakowaniu FANUC z nienaruszonymi etykietami autentyczności, czystym wałem bez śladów zużycia na wpustach i numerem seryjnym bez wcześniejszej historii serwisowej. Jeśli sprzedawca nie może przedstawić jasnej dokumentacji pochodzenia lub jednostka dotrze bez oryginalnego opakowania, należy potraktować to jako sygnał ostrzegawczy i poprosić o wyjaśnienie przed odbiorem.
