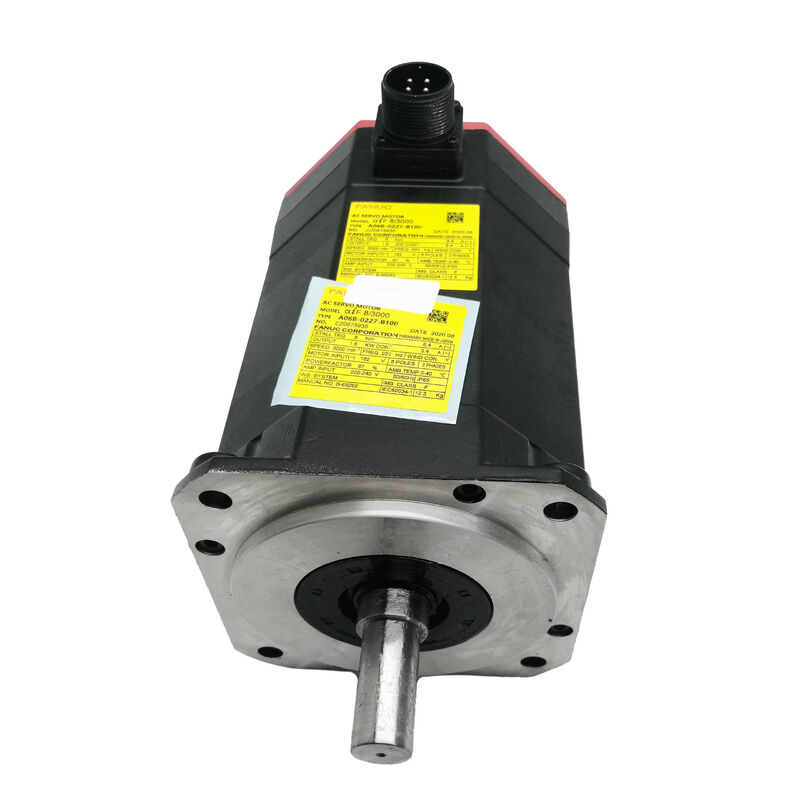

Silnik serwo AC Fanuc A06B-0227-B100
Jest powód, dla którego warsztaty wyposażone w maszyny Fanuc niechętnie wymieniają komponenty na tańsze alternatywy – a A06B-0227-B100 jest doskonałym przykładem, dlaczego taka lojalność ma praktyczny sens. Nie jest to silnik, który kupuje się dlatego, że dobrze wygląda w arkuszu specyfikacji. Kupuje się go dlatego, że maszyna, do której jest przeznaczony, została zaprojektowana z jego uwzględnieniem, a zastosowanie czegokolwiek innego w tym miejscu wprowadza zmienne, na które nikt na hali produkcyjnej nie ma czasu.
Specyfikacje silnika i zastosowanie
A06B-0227-B100 należy do serii silników serwo AiF (Alpha i F-series) firmy Fanuc – zbudowanych specjalnie do zastosowań w osiach posuwu CNC, gdzie zapotrzebowanie jest ciągłe, tolerancje są wąskie, a przestoje są kosztowne. „8” w AiF8 odnosi się do klasy momentu obrotowego silnika, a prędkość 3000 obr./min to jego znamionowa prędkość ciągła.
Ta kombinacja plasuje go w zakresie tego, co można znaleźć napędzającego standardową oś posuwu w wertykalnym centrum obróbczym lub centrum tokarskim – nie jest to zastosowanie lekkie, nie jest to wrzeciono specjalistyczne, po prostu solidne, wydajne sterowanie ruchem wykonujące swoją pracę.
Integracja systemu
Fanuc zaprojektował serię AiF do bezpośredniej integracji ze swoimi wzmacniaczami serwo serii αi za pomocą protokołu komunikacyjnego FSSB (Fanuc Serial Servo Bus). Ta integracja sprawia, że reakcja osi jest inna w natywnym systemie Fanuc w porównaniu do systemu złożonego z mieszanych komponentów. Sprzężenie zwrotne z enkodera jest szeregowe o wysokiej rozdzielczości, napęd i silnik są fabrycznie dopasowane do siebie, a sterowanie CNC wie, że komunikuje się dokładnie z oczekiwanym sprzętem.
Trwałość i konstrukcja
Jedną z rzeczy, która wyróżnia silniki tej klasy – jeśli są odpowiednio konserwowane, to działają długo. Seria AiF wykorzystuje własny projekt enkodera firmy Fanuc, który jest wbudowany w silnik, a nie przykręcony jako dodatek. Ma to znaczenie dla odporności na wibracje i integralności sygnału, szczególnie w środowiskach, gdzie mgła chłodząca, wióry i cykle termiczne są częścią codziennej rutyny.
Konfiguracja SLK w tym urządzeniu określa typ wału i układ złączy – szczegóły, które mają znaczenie przy dopasowywaniu silnika do konkretnego projektu maszyny. Nie każdy silnik A06B ma ten sam interfejs mechaniczny, a popełnienie błędu w tym zakresie marnuje cenny czas.
Typowe scenariusze wymiany
Ten silnik zazwyczaj pojawia się w jednej z dwóch sytuacji: maszyna wyświetla uporczywe kody alarmowe SV, których wymiana napędu nie rozwiązała, lub planowana przebudowa, podczas której warsztat odświeża starzejące się centrum obróbcze przed nieoczekiwaną awarią silnika.
W przypadkach diagnostycznych ścieżka zazwyczaj zaczyna się od napędu, przechodzi do okablowania i kończy na silniku, gdy wszystko inne jest w porządku. Błędy pozycji, alarmy termiczne lub niestabilne zachowanie osi, których nie można ustabilizować za pomocą śledzenia i strojenia, są klasycznymi oznakami.
Często zadawane pytania
Z jakim wzmacniaczem serwo Fanuc współpracuje ten silnik?
A06B-0227-B100 jest przeznaczony do współpracy ze wzmacniaczami serwo serii αi firmy Fanuc. Konkretny moduł wzmacniacza – prąd znamionowy i liczba osi – zależy od konfiguracji maszyny. Zawsze należy sprawdzić rysunki elektryczne maszyny przed zakupem zamiennego wzmacniacza wraz z silnikiem.
Po wymianie tego silnika, jak wygląda proces uruchomienia na sterowniku?
Instalacja fizyczna jest prostą częścią. Po stronie CNC należy potwierdzić, że parametry silnika są poprawnie ustawione – typ enkodera, limity momentu obrotowego i wartości strojenia specyficzne dla osi. Jeśli posiadasz kopię zapasową parametrów sprzed awarii, przywrócenie jest szybkie. Bez niej będziesz potrzebować oryginalnej dokumentacji parametrów od producenta maszyny.
Czy 3000 obr./min to prędkość robocza, czy maksymalna?
Jest to prędkość maksymalna znamionowa. Rzeczywista prędkość osi w działaniu zależy od przełożenia redukcji mechanicznej między silnikiem a osią – skok śruby kulowej, przełożenie przekładni itp. Większość osi posuwu CNC pracuje tym silnikiem znacznie poniżej progu 3000 obr./min podczas normalnego cięcia. Długotrwała praca z maksymalną prędkością nie jest typowa i nie jest zalecana dla długoterminowego zdrowia silnika.
Czy można wymienić uszkodzony enkoder w tym silniku osobno?
Technicznie możliwe, ale nie proste. Enkodery Fanuc są własnościowe i sparowane z silnikiem – wymiana wymaga pozyskania odpowiedniego modułu enkodera i prawidłowej ponownej instalacji, w tym wszelkiej kalibracji pozycji, której silnik potrzebuje później. Dla większości warsztatów wymiana całego silnika jest bardziej niezawodną ścieżką, chyba że masz specjalistę zajmującego się pracami nad enkoderem.
Jak potwierdzić, że jest to właściwa część do mojej maszyny?
Najbardziej niezawodną metodą jest sprawdzenie listy części maszyny lub tabliczki znamionowej silnika na wymienianym urządzeniu. Pełny numer części – w tym sufiks B100 – musi się dokładnie zgadzać. Niepełne dopasowania numeru bazowego nie są wystarczające; różne sufiksy wskazują na różne konfiguracje wału, typy złączy lub specyfikacje uzwojenia, które mogą nie być wymienne.
