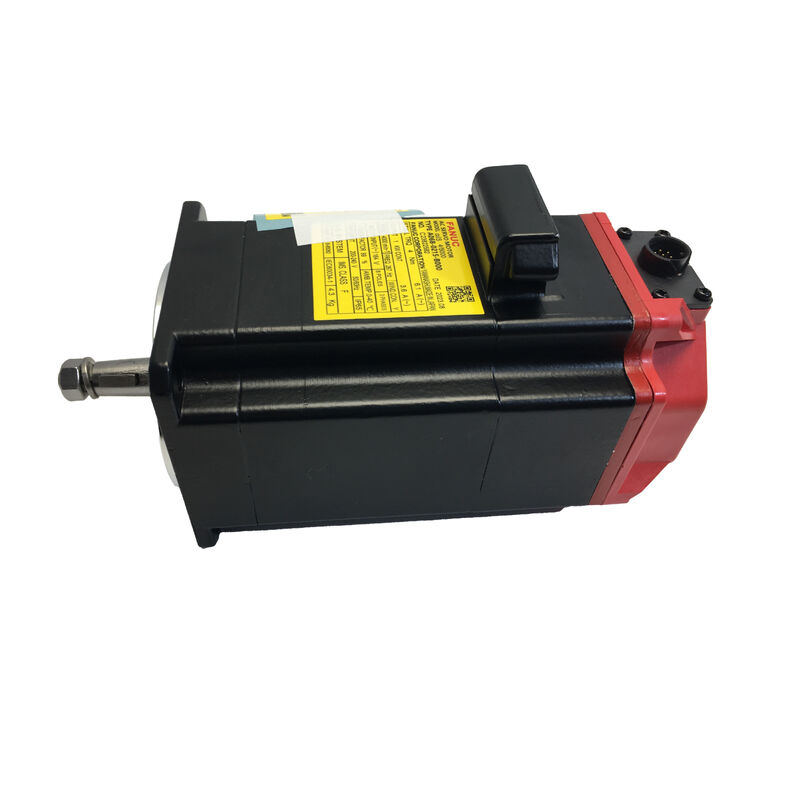

Silnik serwo AC FANUC A06B-0232-B100 — αiS 8/6000 | 2,2 kW | 8 Nm | 6000 obr./min | Pulsecoder αiA 1000 | IP65 | 200V

Specyfikacje w skrócie

Do czego przeznaczony jest αiS 8/6000

Prędkość jest cechą definiującą αiS 8/6000. Podczas gdy silniki αiS FANUC o średniej prędkości w klasie 8 Nm osiągają maksymalnie 3000 lub 4000 obr./min, A06B-0232-B100 jest przystosowany do pracy z prędkością 6000 obr./min w sposób ciągły — dwukrotnie większą niż konwencjonalny serwosilnik przy równoważnym momencie obrotowym. Ta kombinacja umieszcza ten silnik w specyficznej i wymagającej strefie zastosowań: szybkich osiach posuwowych w centrach obróbczych CNC, gdzie szybkie ruchy muszą być zarówno szybkie, jak i precyzyjnie kontrolowane, a gdzie serwosilnik musi płynnie przechodzić od szybkiego ruchu z pełną prędkością do precyzyjnego cięcia bez utraty dokładności pozycjonowania.

Oznaczenie αiS wskazuje, gdzie ten silnik znajduje się w hierarchii produktów FANUC. Seria Alpha iS to standardowa linia serwosilników przemysłowych FANUC, przeznaczona do integracji z systemami CNC FANUC (seria 16i, 18i, 21i, 30i, 31i, 32i i 0i) i zaprojektowana wokół modułów wzmacniaczy serwo αi firmy FANUC. Każda specyfikacja — interfejs pulsecodera, zestaw parametrów silnika, dopasowanie napędu — jest dostrojona w ramach zamkniętego ekosystemu FANUC, gdzie CNC, wzmacniacz i silnik są projektowane jako system, a nie składane z części od różnych dostawców.

8 Nm przy 6000 obr./min — Trójkąt wydajności

Wybór serwosilnika wiąże się z trójstronnym kompromisem między momentem obrotowym, prędkością i rozmiarem obudowy. Silnik, który zapewnia wysoki moment obrotowy przy dużej prędkości w kompaktowej obudowie, wykonuje coś mechanicznie wymagającego, a αiS 8/6000 robi to bez przechodzenia do większej obudowy.

Moment obrotowy zastojowy 8 Nm określa, co oś może pchać — ciągła siła dostępna w całym zakresie prędkości. Jest to wartość, która określa, czy silnik może napędzać obciążenie podczas operacji cięcia bez przeciążenia termicznego.

6000 obr./min to znamionowa prędkość ciągła. Przy tej prędkości silnik dostarcza 2,2 kW ciągłej mocy mechanicznej — wystarczającej do szybkich osi posuwowych w centrach obróbczych, napędów szybkich ruchów i każdej osi, gdzie prędkość ruchu jest bezpośrednim parametrem produktywności maszyny.

Prąd szczytowy 80 A — chwilowy limit prądu, który wzmacniacz może dostarczyć — określa zdolność silnika do przyspieszania. Wysoki prąd szczytowy oznacza szybkie wykonywanie profilu prędkości: silnik szybko osiąga docelową prędkość, stabilizuje się bez przeregulowania i odzyskuje sprawność po zakłóceniach obciążenia w wąskim oknie błędu śledzenia. To właśnie odróżnia serwosilnik, który utrzymuje pozycję przy dużej prędkości posuwu, od tego, który gromadzi błąd śledzenia pod obciążeniem.

Pulsecoder αiA 1000: Podstawa sprzężenia zwrotnego

Każdy A06B-0232-B100 jest dostarczany z wbudowanym w korpus silnika pulsecoderem αiA 1000 firmy FANUC. Jest to standardowy przyrostowy szeregowy pulsecoder używany w całej linii silników αiS firmy FANUC — 1 000 000 impulsów na obrót przesyłanych przez szybki szeregowy interfejs sprzężenia zwrotnego FANUC do wzmacniacza serwo αi.

Pulsecoder komunikuje nie tylko pozycję, ale także temperaturę silnika i wewnętrzny stan awarii za pośrednictwem tego samego łącza szeregowego. Alarmy termiczne, błędy enkodera i zdarzenia nadmiernej prędkości są zgłaszane przez interfejs pulsecodera do CNC — maszyna nie potrzebuje oddzielnego okablowania czujników do wykrywania stanów awarii silnika. Ta integracja nie jest przypadkowa; jest to podstawowa zasada projektowania systemu αi firmy FANUC, w którym widoczność diagnostyczna każdego komponentu jest wbudowana, a nie dodana.

W przypadku maszyn z wieloma osiami, znormalizowany interfejs αiA 1000 we wszystkich silnikach serii αiS oznacza, że ta sama rodzina kabli enkodera (seria FANUC A66L-0001) i ten sam zestaw parametrów mają zastosowanie niezależnie od rozmiaru silnika — upraszczając zarządzanie częściami zamiennymi i zmniejszając liczbę zmiennych konfiguracyjnych w systemach wieloosiowych.

Obudowa IP65 — Uszczelniona do środowisk CNC

A06B-0232-B100 posiada obudowę o stopniu ochrony IP65: całkowicie pyłoszczelną i odporną na strumienie wody z dowolnego kierunku. Szybkie serwosilniki generują ciepło w łożyskach i uzwojeniach. W środowisku obrabiarek, gdzie aktywnie rozpylany jest płyn chłodzący, w powietrzu znajdują się cząstki metalu, a w strefie roboczej obecna jest mgła smarująca, jakość uszczelnienia obudowy silnika nie jest drugorzędną specyfikacją — określa ona żywotność serwisową.

Przy wadze 10 kg, silnik jest kompaktowy jak na swoją klasę mocy. Prosty wał umożliwia bezpośrednie połączenie z kulowymi śrubami i kołami pasowymi za pomocą standardowych sprzęgieł FANUC bez elementów adaptera. Brak wpustu na wale B100 oznacza, że sprzęgło opiera się na połączeniu zaciskowym — co jest poprawne w zastosowaniach serwo, gdzie wysoka częstotliwość odwracania kierunku na osiach posuwowych CNC sprawia, że tarcie mechaniczne jest problemem w przypadku interfejsów z wpustami.

Integracja systemu: Wzmacniacze serwo αi firmy FANUC

A06B-0232-B100 działa w ramach systemu wzmacniaczy serwo αi firmy FANUC — modułów serwo serii A06B-6096, A06B-6114 i A06B-6117 (SVM — Servo Module) stosowanych w architekturze szafy zasilacza/wzmacniacza FANUC z kombinacjami PSM (Power Supply Module) i SVM.

Przy mocy ciągłej 2,2 kW i szczytowym zapotrzebowaniu na prąd 80 A, silnik pracuje na poziomie, który mieści się w zakresie jednokanałowych i dwukanałowych modułów serwo 20i i 40i firmy FANUC. Konkretny wybór wzmacniacza zależy od generacji systemu CNC, całkowitej liczby osi i pojemności PSM w szafie — parametrów określonych przez pierwotny projekt budowniczego obrabiarki, a nie tylko przez silnik.

Silniki αiS firmy FANUC są zaprojektowane do bezpośredniego rozpoznawania parametrów: CNC odczytuje model silnika z pulsecodera i automatycznie ładuje poprawne parametry wzmocnienia. W prawidłowo skonfigurowanym systemie wymiana uszkodzonego A06B-0232-B100 na nowy egzemplarz nie wymaga ręcznego wprowadzania parametrów — system ponownie identyfikuje silnik przy uruchomieniu i automatycznie ładuje parametry napędu.

Gdzie można znaleźć ten silnik

Osi posuwowych centrów obróbczych CNC X/Y/Z — szybkich pionowych i poziomych centrów obróbczych, gdzie szybki ruch z prędkością 6000 obr./min umożliwia szybkie pozycjonowanie między cięciami, a ciągły moment obrotowy 8 Nm utrzymuje prędkości posuwu podczas agresywnych przejść obróbczych.

Szybkie wiertarki i gwintownice — maszyny zoptymalizowane pod kątem cyklu, w których stosunek czasu szybkiego ruchu do czasu cięcia jest kluczowy dla przepustowości części, a możliwość posuwu z prędkością 6000 obr./min bezpośrednio skraca czas nieprodukcyjny na część.

Osi precyzyjnych szlifierek — zarówno napęd stołu, jak i posuw głowicy szlifierskiej w precyzyjnych szlifierkach do płaszczyzn i wałków, gdzie kombinacja dużej prędkości do pozycjonowania i stabilnego momentu obrotowego przy niskiej prędkości do precyzyjnych przyrostów posuwu jest cechą definiującą.

Indeksowanie wieżyczek i napędy osi w tokarkach rewolwerowych — osie Z i X w szybkich tokarkach CNC, gdzie szybkie repozycjonowanie między zmianami narzędzi i przejściami skrawania jest bezpośrednim parametrem produktywności.

Osi drążarek drutowych i elektrodrążarek wgłębnych — osie precyzyjne, gdzie możliwość szybkiego ruchu z prędkością 6000 obr./min umożliwia szybki ruch zgrubny, podczas gdy moment obrotowy 8 Nm zapewnia stałą prędkość i stałą siłę wymaganą do precyzyjnej kontroli posuwu w elektrodrążeniu.

Kontekst wariantów A06B-0232-B100

Oznaczenie B100 w systemie numeracji części FANUC identyfikuje tę konfigurację jako prosty wał, standardowy, bez hamulca, z pulsecoderem αiA 1000 korpusu silnika αiS 8/6000. Inne warianty sufiksowe tego samego silnika obejmują:

• A06B-0232-B400 — z elektromagnetycznym hamulcem 24V DC
• A06B-0232-B200 — wał stożkowy, bez hamulca
• A06B-0233-B100 — αiS 8/6000HV (system klasy 400V, zasilanie 400/480V)

A06B-0232-B100 to standardowa konfiguracja 200V, bez hamulca, z prostym wałem — najczęściej określany wariant dla osi posuwowych CNC w orientacji poziomej i standardowej, gdzie nie jest wymagane trzymanie przez grawitację i używany jest system wzmacniaczy 200V.

FAQ

P1: Jaka jest różnica między A06B-0232-B100 a A06B-0233-B100?

Oba są silnikami FANUC αiS 8/6000 o tych samych specyfikacjach mechanicznych i momentu obrotowego. Różnica polega na klasie napięcia: A06B-0232-B100 to wersja 200V, używana z systemami wzmacniaczy αi firmy FANUC klasy 200V. A06B-0233-B100 to wersja HV (wysokonapięciowa), przeznaczona do systemów zasilania klasy 400V. Te dwa modele nie są elektrycznie wymienne. Zawsze sprawdzaj klasę napięcia systemu wzmacniaczy serwo maszyny przed złożeniem zamówienia.

P2: Który wzmacniacz serwo FANUC jest kompatybilny z A06B-0232-B100?

A06B-0232-B100 jest kompatybilny z modułami wzmacniaczy serwo serii αi (SVM) firmy FANUC — w tym z seriami A06B-6096, A06B-6114 i A06B-6117, w zależności od generacji CNC i konfiguracji szafy. Konkretny moduł zależy od pierwotnej architektury PSM/SVM maszyny i liczby sterowanych osi. Aby uzyskać dokładne dopasowanie wzmacniacza, zapoznaj się z dokumentacją elektryczną maszyny lub podręcznikiem opisu wzmacniaczy serwo αi firmy FANUC dla Twojej serii CNC.

P3: Czy A06B-0232-B100 wymaga powrotu do punktu odniesienia po cyklu zasilania?

Tak. Pulsecoder αiA 1000 w A06B-0232-B100 jest urządzeniem przyrostowym, a nie absolutnym. Dane pozycji nie są zachowywane po wyłączeniu zasilania. Przy każdym uruchomieniu maszyny każda oś musi wykonać sekwencję powrotu do punktu odniesienia (home), zanim CNC będzie mogło przyjąć polecenia ruchu osi. Jest to standardowa procedura operacyjna dla maszyn FANUC wykorzystujących pulsecodery serii αiA. Absolutne warianty pulsecoderów FANUC (αiA 64, αiA 128) zachowują pozycję bez powrotu do punktu odniesienia, ale są osobną konfiguracją numeru części.

P4: Czy A06B-0232-B100 może być użyty do zastąpienia starszego serwosilnika FANUC serii α (nie-i)?

Nie jako bezpośredni zamiennik elektryczny. Seria αiS wykorzystuje inne wzmacniacze, inny protokół interfejsu pulsecodera i inne zestawy parametrów silnika niż wcześniejsza seria α (nie-i). Podstawienie silnika αiS w systemie zaprojektowanym dla starszej serii α wymaga wymiany modułu wzmacniacza serwo i aktualizacji zestawu parametrów CNC. Jest to możliwe jako planowana modernizacja, ale nie jest to zamiana typu plug-and-play. W przypadku wymiany uszkodzonego silnika αiS na inny silnik αiS o tym samym numerze części, wymiana jest bezpośrednia i nie wymaga zmian w systemie.

P5: Co oznacza sufiks B100 i czy dostępny jest wariant z hamulcem?

W strukturze numerów części serwosilników FANUC, B100 identyfikuje standardową konfigurację z prostym wałem, bez hamulca i z pulsecoderem αiA 1000. W zastosowaniach wymagających mechanicznego blokowania wału po wyłączeniu zasilania — osie pionowe, mechanizmy obciążone grawitacyjnie — wariant z hamulcem to A06B-0232-B400, który dodaje hamulec elektromagnetyczny 24V DC do tego samego korpusu silnika. Zasilanie hamulca musi być podłączone oddzielnie od systemu wzmacniacza.
