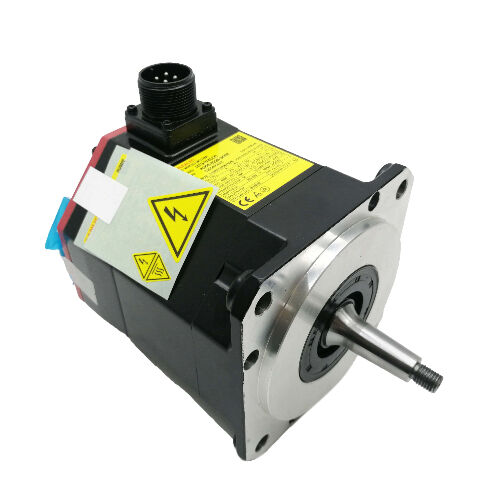

Serwosilnik AC Fanuc A06B-0235-B101
Serwosilnik AC FANUC A06B-0235-B101 — Silnik napędowy CNC AiS8/4000 z prostym wałem
Konstrukcja zoptymalizowana pod kątem wydajności
Enkoder impulsowy FANUC A06B-0235-B101 zapewnia niezawodną wydajność dla osi posuwowych CNC, gdzie przenoszenie momentu obrotowego odbywa się za pomocą tarcia lub blokady mechanicznej, eliminując potrzebę stosowania hamulców postojowych po wyłączeniu zasilania. Ta konfiguracja z prostym gładkim wałem (SLK) z enkoderem impulsowym FANUC i1000 zapewnia precyzyjne sprzężenie zwrotne pozycji w zastosowaniach przemysłowych.
- Moc znamionowa 2,5 kW z momentem zrywającym 8 Nm
- Maksymalna prędkość 4000 obr./min dla zastosowań o wysokiej wydajności
- Silnik trójfazowy 184 V przy 267 Hz specyfikacja napięcia silnika
- Stopień ochrony IP65 do pracy odpornej na chłodziwo
- Enkoder przyrostowy i1000 z 1000 impulsami na obrót
Gładki wał bez wpustu (SLK) upraszcza montaż sprzęgła, gdzie zacisk cierny jest podstawową metodą połączenia, eliminując problemy z wyrównaniem wpustu i zmniejszając punkty koncentracji naprężeń.
Specyfikacje techniczne
| Parametr |
Wartość |
| Numer części |
A06B-0235-B101 |
| Seria |
A06B-0235 |
| Model |
AiS 8/4000 |
| Moc znamionowa |
2,5 kW |
| Moment zrywający |
8 Nm |
| Prędkość maksymalna |
4000 obr./min |
| Napięcie silnika |
184 V, 3-fazowe / 267 Hz |
| Wejście wzmacniacza |
200-240 V AC, 50/60 Hz |
| Typ wału |
Prosty, gładki (bez wpustu) — SLK |
| Enkoder |
i1000 |
| Hamulec elektromagnetyczny |
Brak |
| Stopień ochrony |
IP65 |
| Klasa izolacji |
F |
| Możliwość naprawy |
Tak |
Zalety konfiguracji wału SLK
Oznaczenie SLK oznacza gładki, cylindryczny wał wyjściowy bez nacięć na wpust, zoptymalizowany pod kątem sprzęgieł napędzanych opierających się na sile zacisku promieniowego. Ta konfiguracja idealnie współpracuje z piastami zaciskowymi o zerowym luzie, sprzęgłami z pierścieniem zaciskowym i podobnymi konstrukcjami z blokadą cierną. Brak wpustów eliminuje karby naprężeniowe na powierzchni wału, zapewniając zwiększoną trwałość w zastosowaniach z dwukierunkowym momentem obrotowym o wysokiej liczbie cykli.
Uwaga dotycząca konfiguracji: Warianty B101 (wał gładki), B201 (wał prosty z wpustem) i B001 (wał stożkowy) mają identyczne specyfikacje rdzenia silnika AiS8/4000. Wybór zależy od wymagań konstrukcyjnych sprzęgła maszyny.
Kompatybilność systemu enkoderów i1000
Enkoder impulsowy i1000 zapewnia 1000 impulsów na obrót, co stanowi standardową rozdzielczość sprzężenia zwrotnego dla wcześniejszych generacji sterowników serwo FANUC. Enkoder ten skutecznie komunikuje się z obecnymi wzmacniaczami serii FANUC αi i systemami CNC po prawidłowej konfiguracji.
Uwaga dotycząca instalacji: Przed instalacją należy zweryfikować konfigurację wzmacniacza pod kątem kompatybilności z enkoderem i1000. Niezgodność parametrów między typem enkodera a ustawieniami wzmacniacza może powodować alarmy osi, które przypominają awarie sprzętu.
Specyfikacje zastosowania
Silnik A06B-0235-B101 służy jako idealny silnik osi posuwowej dla obrabiarek CNC w następujących zastosowaniach:
- Sprzęgła cierne zaciskowe lub z pierścieniem zaciskowym (konfiguracja z gładkim wałem)
- Zastosowania bez wymogu stosowania hamulca postojowego po wyłączeniu zasilania
- Systemy sterowania maszynami skonfigurowane pod kątem kompatybilności z enkoderem i1000
- Obciążenia osi poziomej lub przeciwwagi bez potrzeby utrzymywania pozycji pod wpływem grawitacji
Silnik ten nadaje się do montażu na osiach X i Y w centrach obróbczych pionowych, napędach stołów obrotowych w mniejszych maszynach oraz napędach osi posuwowych w tokarkach CNC z architekturą poprzedzającą generację enkoderów αiA.
Najczęściej zadawane pytania
P1: Jaka jest różnica między A06B-0235-B101 a B201 lub B001?
Wszystkie trzy warianty to silniki AiS8/4000 o identycznej wydajności elektrycznej (2,5 kW, 8 Nm, 4000 obr./min). Różnica polega na geometrii wału: B101 ma gładki wał prosty, B201 ma wał prosty z wpustem, a B001 ma wał stożkowy. Wybór zależy od specyficznych wymagań konstrukcyjnych sprzęgła maszyny.
P2: Czy enkoder i1000 współpracuje z obecnymi wzmacniaczami αi firmy FANUC?
Tak — wzmacniacze αi firmy FANUC obsługują typy enkoderów i1000 po prawidłowej konfiguracji parametrów wzmacniacza. Wymiana silników z innymi typami enkoderów wymaga aktualizacji parametrów wzmacniacza, aby zapobiec alarmom osi podczas uruchamiania.
P3: Dlaczego ktoś wybrałby wał gładki (SLK) zamiast wału z wpustem?
Wały gładkie optymalizują wydajność ze sprzęgłami zaciskowymi o zerowym luzie, które zaciskają się na wale obwodowo. Taka konfiguracja upraszcza instalację, eliminując potrzebę wyrównywania wpustu i usuwając punkty koncentracji naprężeń w gniazdach wpustowych. Warianty SLK należy stosować, gdy oryginalne sprzęgła maszyny zostały zaprojektowane do pracy z wałem gładkim.
P4: Czy ten silnik kwalifikuje się do naprawy w przypadku awarii?
Tak — silnik A06B-0235-B101 kwalifikuje się do naprawy. Typowe procedury serwisowe obejmują wymianę łożysk, wymianę enkodera i testowanie uzwojeń. Naprawa zazwyczaj stanowi opłacalną alternatywę dla pełnej wymiany w przypadku większości trybów awarii, z wyłączeniem poważnych uszkodzeń fizycznych lub przepalenia uzwojeń.
P5: Jaki moduł wzmacniacza serwo αi jest wymagany dla tego silnika?
Silnik AiS8/4000 współpracuje z modułem FANUC αi SVM o prądzie zrywającym 11 A, pracującym na wejściu 200-240 V AC. Konkretne modele SVM zależą od wymagań modułu jednoosiowego lub wieloosiowego oraz całkowitej konfiguracji systemu napędowego. Przed wymianą silnika należy zweryfikować istniejące znamionowe prądy wzmacniacza i ustawienia parametrów silnika.
FANUC A06B-0235-B101 służy jako zamienny silnik serwo OEM. Przed instalacją należy potwierdzić typ wału, kompatybilność enkodera i ustawienia parametrów wzmacniacza zgodnie z dokumentacją maszyny.
