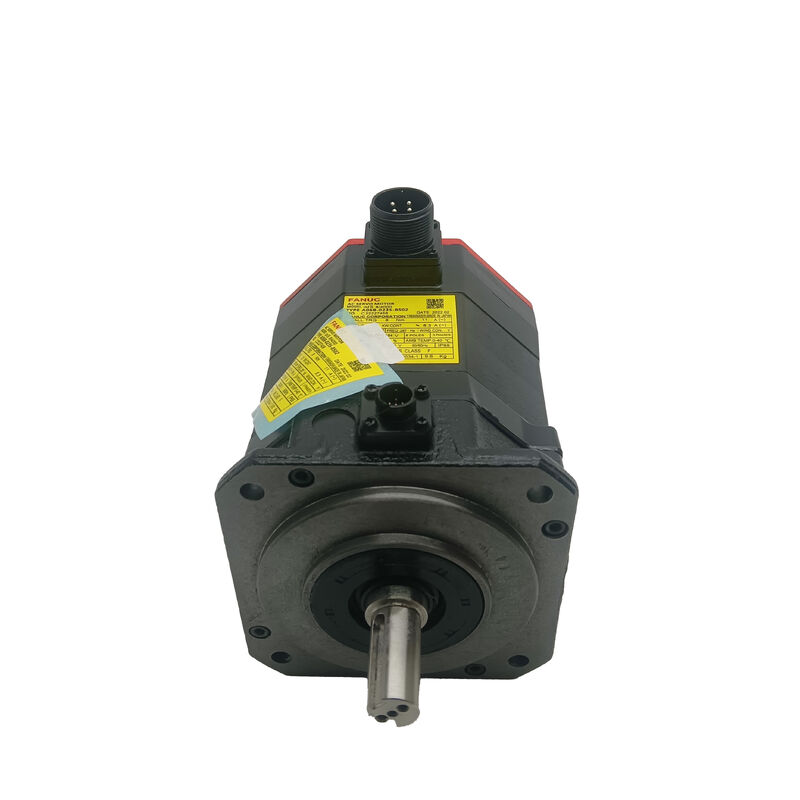

Fanuc AC Servo Motor A06B-0235-B400 A06B0235B400 AO6B-O235-B4OO

Numer części: A06B-0235-B400
Szukane również jako: A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
Model silnika: αiS 8/4000
Klasyfikacja: Bezszczotkowy silnik serwo AC Fanuc Alpha iS Series

Model αiS 8/4000 to jeden z najczęściej stosowanych silników serwo do obrabiarek firmy Fanuc. Konfiguracja A06B-0235-B400 posiada prosty gładki wał ze sprężynowym hamulcem 24V - idealny do pionowych osi CNC wymagających elastycznych sprzęgieł tarczowych lub dzielonych oraz funkcjonalnego hamowania bezpieczeństwa.

• 8 Nm momentu zrywającego przy prędkości znamionowej 4000 obr./min
• Moc znamionowa 2,5 kW do wymagających zastosowań CNC
• Prosty gładki wał (ST, SLK) do precyzyjnych sprzęgieł serwo
• Sprężynowy hamulec 24V dla bezpieczeństwa osi pionowej
• Enkoder absolutny Alpha i A1000 z rozdzielczością 1 000 000 impulsów/obrót
• Stopień ochrony IP65 dla środowisk przemysłowych

Osiem niutonometrów momentu zrywającego zapewnia znaczną zdolność do obsługi cykli obróbki o wysokich wymaganiach. Na śrubie kulowej o skoku 10 mm z 90% sprawności, 8 Nm utrzymuje siłę osiową około 4,5 kN - wystarczającą do zastosowań pionowej osi Z z odpowiednim zapasem na obciążenia skrawania.

Prędkość znamionowa 4000 obr./min napędza śrubę o skoku 10 mm z prędkością 40 m/min przy bezpośrednim sprzężeniu, osiągając praktyczne prędkości posuwu szybkiego bez potrzeby stosowania przekładni. Ciągła moc znamionowa 2,5 kW radzi sobie ze standardowymi cyklami pracy obrabiarek CNC bez przeciążenia termicznego.

Prosty gładki wał (oznaczenie ST/SLK) współpracuje z precyzyjnymi sprzęgłami serwo z dzielonym piastą, w tym sprzęgłami mieszkowymi, tarczowymi i szczękowymi, które przenoszą moment obrotowy poprzez zaciskanie cierne. Taka konstrukcja ułatwia wymianę silnika - wystarczy poluzować zacisk sprzęgła, zdjąć piastę i zamontować ponownie bez konieczności dopasowywania wpustu lub procedur osadzania stożkowego.

Hamulec elektromagnetyczny jest sprężynowy i zwalniany elektrycznie, zapewniając bezpieczne działanie w zastosowaniach z osiami pionowymi:

• Sprężyna domyślnie utrzymuje hamulec włączony
• 24V DC wymagane do zwolnienia hamulca w celu obrotu
• Automatyczne włączenie podczas zatrzymania awaryjnego, utraty zasilania lub wyłączenia serwo
• Brak zależności programowych lub elektronicznych dla funkcji bezpieczeństwa
• Niezbędne do utrzymania głowicy wrzeciona osi pionowej Z

Absolutny enkoder szeregowy zapewnia rozdzielczość 1 000 000 impulsów na obrót, umożliwiając pozycjonowanie z dokładnością poniżej mikrona. W połączeniu ze sprężynowym hamulcem umożliwia natychmiastowe odzyskanie pozycji po zdarzeniach zasilania bez cykli powrotu do punktu zerowego. Wielobiegowy licznik absolutny jest utrzymywany przez baterię podtrzymującą we wzmacniaczu serwo.

• Pionowa oś Z w pionowych centrach obróbczych CNC z elastycznymi sprzęgłami
• Pionowe lub nachylone osie posuwu w tokarkach CNC
• Pionowe osie transportu i podnoszenia w zautomatyzowanych komórkach
• Oś Z w pozycjonerach roboczych i stołach obrotowych robotów Fanuc
• Zamiennik zużytych jednostek B400 w istniejących maszynach
