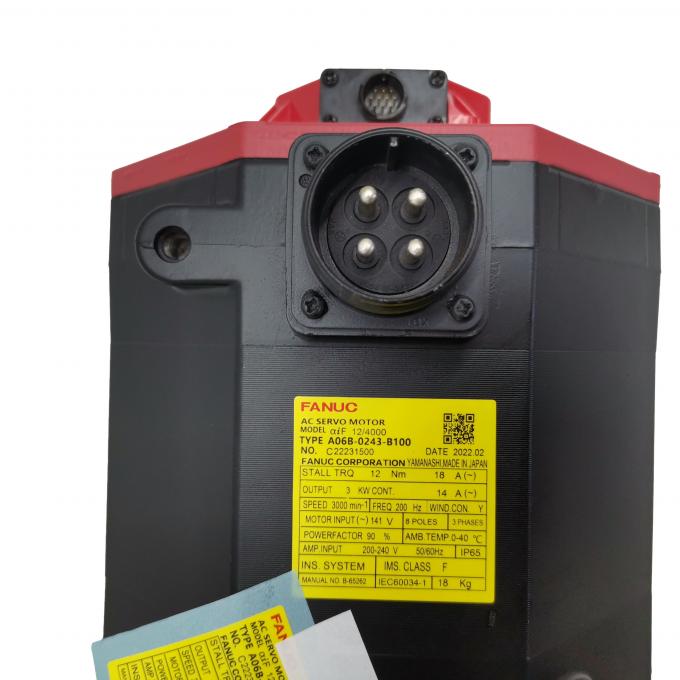

Serwosilnik AC Fanuc A06B-0243-B100
αiF 12/3000, Prosty wał, A1000 Absolute, Bez hamulca
Przegląd produktu
Numer części: A06B-0243-B100
Szukano również jako: A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
Model silnika: αiF 12/3000
Klasyfikacja: Serwosilnik AC bezszczotkowy Fanuc Alpha iF Series -- moment obrotowy przy zatrzymaniu 12 Nm, 3,0 kW, 3000 obr./min, prosty gładki wał, bez hamulca, enkoder absolutny Alpha i A1000, IP65
Specyfikacje techniczne
| Numer części | A06B-0243-B100 |
| Model silnika | αiF 12/3000 |
| Masa netto | 42,6 funta (ok. 19,3 kg) |
| Moment obrotowy przy zatrzymaniu | 12 Nm |
| Moc znamionowa | 3,0 kW |
| Prędkość maksymalna | 3000 obr./min |
| Napięcie wejściowe | 200-240V AC |
| Częstotliwość | 50/60 Hz |
| Fazy | 3-fazowy |
| Prąd znamionowy | 14 A |
| Enkoder | Alpha i A1000 (absolutny szeregowy) |
| Rozdzielczość enkodera | 1 000 000 impulsów/obr. |
| Typ wału | Prosty gładki (SLK -- bez wpustu) |
| Hamulec elektromagnetyczny | Brak |
| Stopień ochrony | IP65 |
| Klasa izolacji | Klasa F |
| Temperatura pracy | 0°C do +40°C |
| Kompatybilne wzmacniacze | wzmacniaczami serwo serii αi Fanuc (αiSV) |
| Kompatybilne sterowniki | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Pochodzenie | Japonia |
Dwanaście niutonometrów – odpowiedni silnik do osi średniej klasy obrabiarek
A06B-0243-B100 zajmuje produktywną średnią półkę w rodzinie silników αiF. Z 12 Nm ciągłego momentu obrotowego przy zatrzymaniu i mocą znamionową 3,0 kW, jest idealnie dopasowany do małych i średnich obrabiarek CNC, gdzie obciążenia osi mieszczą się komfortowo w budżecie 12 Nm trwałego momentu obrotowego.
Prędkość maksymalna 3000 obr./min umożliwia szybkie prędkości posuwu odpowiednie dla tej kategorii maszyn, podczas gdy prąd znamionowy 14A pasuje do standardowej trójfazowej infrastruktury elektrycznej. Przy 42,6 funta (19,3 kg), zaleca się odpowiednie wsparcie podnoszenia podczas instalacji i konserwacji.

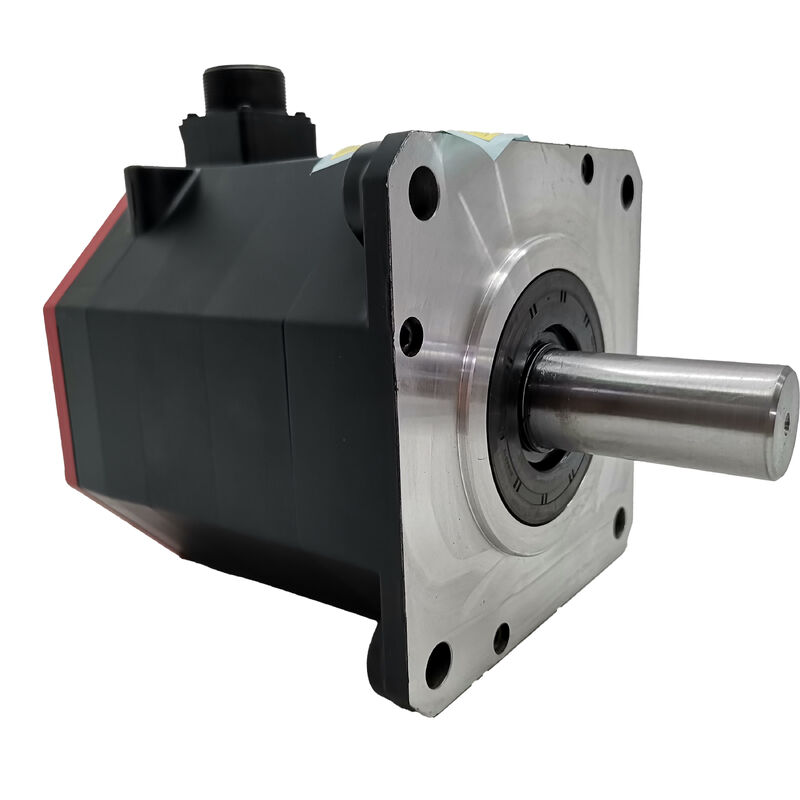

Prosty gładki wał – połączenie bez wpustu
Prosty gładki wał (SLK) przenosi moment obrotowy wyłącznie poprzez siłę zacisku ciernego. Ta konstrukcja wymaga odpowiednio dobranych sprzęgieł z dzielonym piastą zaciskową lub piast hydraulicznych rozporowych, aby sprostać momentowi obrotowemu przy zatrzymaniu 12 Nm i szczytowym obciążeniom przyspieszenia.
Ta konfiguracja oferuje proste usuwanie piasty za pomocą standardowych ściągaczy, co zapewnia korzyści konserwacyjne w ograniczonych przestrzeniach maszyn. W przypadku zastosowań wymagających połączenia na wpust dostępny jest wariant A06B-0243-B200 z wpustem.
Bez hamulca – standardowa konfiguracja dla osi poziomych
Oznaczenie B100 oznacza brak hamulca elektromagnetycznego, co jest standardem dla poziomych osi posuwowych CNC. Pozycja spoczynkowa jest utrzymywana przez funkcję blokady serwo wzmacniacza serwo αi, gdzie pętla położenia pozostaje aktywna, a enkoder zapewnia ciągłe sprzężenie zwrotne.
Ta konfiguracja eliminuje potrzebę stosowania obwodów hamulcowych, przekaźników i logiki czasowej, zmniejszając złożoność panelu i liczbę komponentów. Warianty z hamulcem (B300 i B400) są zarezerwowane dla osi pionowych, gdzie grawitacja wymaga dodatkowego zabezpieczenia.
Enkoder absolutny A1000 – zachowanie pozycji po cyklach zasilania
Absolutny enkoder szeregowy Alpha i A1000 z 1 000 000 impulsów na obrót zachowuje wieloobrotową pozycję po wyłączeniu zasilania za pomocą baterii podtrzymującej we wzmacniaczu serwo Fanuc αi.
Eliminuje to codzienne cykle referencyjne, umożliwiając natychmiastową dostępność współrzędnych po uruchomieniu i płynne odzyskiwanie danych po zatrzymaniach w trakcie programu. Wysoka rozdzielczość zapewnia wyjątkową dokładność wymiarową i jakość wykończenia powierzchni.
Konserwacja baterii: Bateria podtrzymująca A1000 znajduje się we wzmacniaczu serwo αiSV. Wymień ją, gdy sterownik CNC Fanuc wyświetli alarm niskiego poziomu baterii, aby zapobiec zresetowaniu licznika wieloobrotowego i wymuszonemu ponownemu pozycjonowaniu osi.
Odnośnik konfiguracji serii A06B-0243
| Numer części | Wał | Wpust | Hamulec | Uszczelnienie |
| A06B-0243-B000 | Stożkowy | Tak | Brak | IP65 |
| A06B-0243-B100 | Prosty gładki | Nie | Brak | IP65 |
| A06B-0243-B100#0100 | Prosty gładki | Nie | Brak | IP67 |
| A06B-0243-B200 | Prosty | Tak | Brak | IP65 |
| A06B-0243-B300 | Stożkowy | Tak | Sprężyna 24V | IP65 |
| A06B-0243-B400 | Prosty gładki | Nie | Sprężyna 24V | IP65 |
| A06B-0243-B101 | Prosty gładki | Nie | Brak | IP65 (enkoder i1000) |
Kompatybilność wzmacniacza i sterownika CNC
A06B-0243-B100 współpracuje z wzmacniaczami serwo serii αi Fanuc (αiSV) – w szczególności modułami αiSV 40 lub αiSV 80. Kompatybilne platformy CNC obejmują Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32i.
Podczas instalacji zamiennych silników należy zweryfikować, czy parametry osi sterownika CNC odpowiadają specyfikacji typu silnika αiF 12/3000, aby zapobiec niestabilnemu zachowaniu osi lub błędom wzmacniacza.
Typowe zastosowania
- Oś posuwowa średniej klasy pionowych centrów obróbczych CNC – napędy X, Y i Z w kompaktowych i średnich VMC
- Napędy suportu i poprzecznego w tokarkach CNC – napędy suportu osi Z i poprzecznego osi X
- Napędy wiertarsko-gwintujące i podstawowe osie kompaktowych centrów obróbczych – maszyny produkcyjne o wysokiej cykliczności z krótkimi, szybkimi ruchami
- Dodatkowe napędy w centrach obróbczych wieloosiowych – napędy obrotowe osi B i osie pozycjonowania stołu obrotowego
Często zadawane pytania
Jaka jest różnica między B100 (prosty gładki wał) a B000 (wał stożkowy)?
B000 ma wał stożkowy z wpustem do samocentrującego sprzęgła, podczas gdy B100 ma prosty gładki wał do połączenia piasty zaciskanej ciernie. Wydajność silnika jest identyczna – wybór zależy od istniejącej piasty sprzęgła w maszynie.
Czy A06B-0243-B100 wymaga cyklu referencyjnego przy każdym włączeniu sterownika CNC?
Nie. Absolutny enkoder Alpha i A1000 zachowuje wieloobrotową pozycję po wyłączeniu zasilania za pomocą baterii podtrzymującej. Współrzędne osi są natychmiast dostępne bez ruchu referencyjnego po instalacji i jednorazowej synchronizacji pozycji.
Który moduł wzmacniacza Fanuc jest wymagany dla A06B-0243-B100?
Silnik wymaga wzmacniacza serwo serii αi Fanuc (αiSV) – w szczególności modułów αiSV 40 lub αiSV 80 dla mocy 3,0 kW / 14A. Kompatybilny ze sterownikami Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i i 31i.
Dlaczego waga silnika (42,6 funta) jest istotna dla planowania konserwacji?
Przy wadze ponad 19 kg silnik wymaga obsługi przez dwie osoby lub odpowiedniego wsparcia podnoszenia podczas instalacji i demontażu, szczególnie w ograniczonych obudowach maszyn. Samodzielna obsługa grozi uszkodzeniem lub obrażeniami.
Kiedy należy wybrać wariant z uszczelnieniem IP67 (#0100) zamiast standardowego B100?
Wybierz IP67, gdy silnik jest zamontowany w miejscu, gdzie chłodziwo może gromadzić się wokół lub bezpośrednio stykać się z korpusem silnika. W przypadku chronionych, dobrze odprowadzonych miejsc z dala od bezpośredniego kontaktu z chłodziwem, standardowy IP65 jest wystarczający.
