A06B-0034-B577 Serwosilnik AC Fanuc A06B0034B577 AO6B-OO34-B577

FANUC A06B-0034-B577

B6/2000 z szybą spinalną Konfiguracja B577

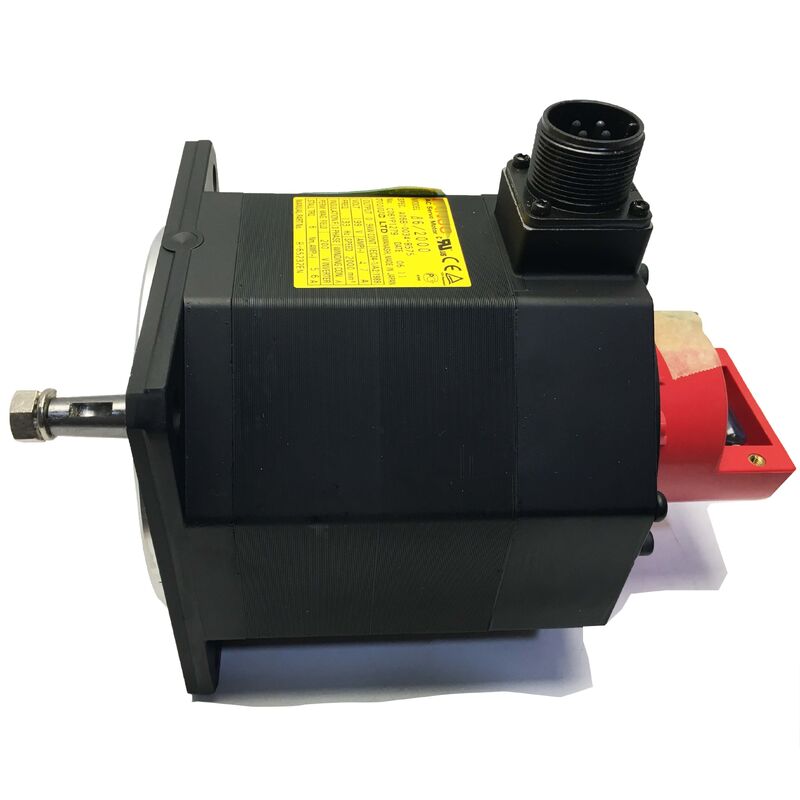

A06B-0034-B577 to serwo silnik B6/2000 firmy FANUC w konfiguracji kodera i32b.2 kg jest to silnik fizycznie duży zaprojektowany do napędów osi CNC, które przeprowadzają rzeczywiste ciągłe obciążenie, a nie lekkie zadania pozycjonowania.

Węgiel węzłowy jest charakterystyczną cechą mechaniczną tego wariantu.Geometria koniana samocentruje węzeł sprzęgłowy, gdy jest ciągnięty ośniowo na wał z śrubą ciągnącą przez nicię końcową wału. Nacisk jest ustawiany w tej samej pozycji geometrycznej za każdym razem ̇ przy pierwszej instalacji oraz podczas każdej kolejnej remonty i ponownej instalacji ̇ bez ręcznego regulacji lub narzędzi do ponownego ustawienia.Ta powtarzalność oznacza, że wydajność osi po wymianie silnika jest przewidywalna od momentu instalacji nowego silnika.

Przy maksymalnej prędkości 2000 obrotów/min przy specyfikacji elektrycznej 199V/133Hz klasa B6/2000 działa na średniej prędkości w zakresie silników Beta.199V/133Hz to stan końcowy silnika generowany przez wzmacniacz serwo z standardowego 200V AC trzyfazowego wejścia do sieci to parametry wyjściowe napędu dla tego silnika, a nie napięcie zasilania sieci.

Instalacja węzła:Użyj otworu z nitką na końcu wału i śruby ciągnącej, aby pociągnąć węzeł ośniowo na koniu.Ciśnienie uderzeniowe przechodzi bezpośrednio przez wał do kodera i32b i tylnego łożyska

Główne specyfikacje

i32b Encoder

i32b jest kodem przyrostowym zapewniającym 32 okresy sygnału na obrót dla informacji zwrotnej o prędkości i pozycji.Serwo wzmacniacz przetwarza tę liczbę do wyższej efektywnej rozdzielczości do kontroli pozycjiPozycja środka typu przyrostowego ustala się poprzez liczenie impulsów z punktu odniesienia przy każdym uruchomieniu.Jeśli maszyna potrzebuje pozycji bezwzględnej na zasilanie bez homing, wariant silnika Beta z absolutnym koderem jest prawidłową specyfikacją

Częste pytania

P1: Jaka jest różnica pomiędzy A06B-0034-B577 (węgiel spinalny) a A06B-0034-B177 (węgiel prosty)?

Oba są silnikami B6/2000 o tej samej specyfikacji elektrycznej.Rodzaj wału określa interfejs sprzężenia; węzeł z otworem kluczowym wymaga B177. potwierdzić istniejący sprzęt sprzęgający przed zamówieniem.

Czy to przez koder i32b?

Tak. i32b jest stopniowym kodem ̇ określa pozycję poprzez liczenie od odniesienia przy każdym uruchomieniu.To normalne oczekiwane zachowanie dla maszyn używających silników kodujących stopniowo BetaW przypadku pozycji bezwzględnej bez homingowania wymagany jest wariant silnika z absolutnym koderem.

P3: Jak prawidłowo zainstalować węzeł szyby węzłowej?

Użyj otworu nawierzchniowego na końcu wału silnika z śruby ciągnącej (owoc + myjnik), aby pociągnąć węzeł ośniowo na konię.Nigdy nie naciskać ani nie uderzać , powodując uszkodzenia, które zazwyczaj pojawiają się kilka tygodni później w postaci przerywanych alarmów kodujących pod wibracją, a nie natychmiast po instalacji.

P4: Po zastąpieniu oś A06B-0034-B577 wykazuje następujący błąd. Co należy sprawdzić?

Sprawdź, czy parametr typu silnika serwowzmacniacza odpowiada specyfikacji B6/2000. Niezgodność parametrów powoduje ciągły błąd następujący.Ponadto potwierdzić, że kabel kodujący jest w pełni siedzący na zwrotnej złącza wzmacniacza i że osłona kabla jest prawidłowo uziemiony na końcu wzmacniaczaNiedopasowanie wału cieńszego po montażu powoduje wzrost tarcia mechanicznego w wyniku błędu i należy go sprawdzić przed dostosowaniem zysków serwo.

P5: Jakie wzmacniacze serwo są kompatybilne z A06B-0034-B577?

B6/2000 jest wyposażony w serwo wzmacniacze z serii FANUC Beta SVU i SVM z rodziny zgodnych z silnikiem Beta.Potwierdź, że prąd nominalny wzmacniacza obejmuje prąd nominalny silnika B6/2000 przed montażem.
