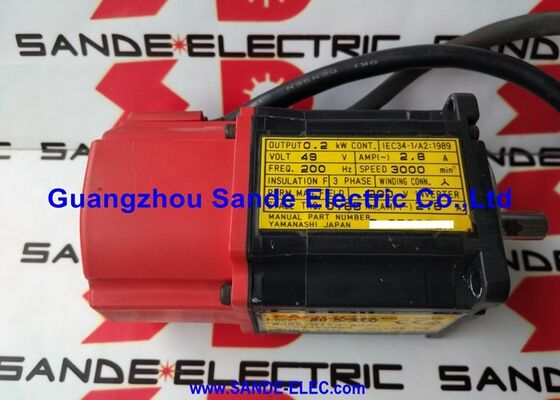

Fanuc AC Servo Motor A06B-1404-B904#F302 A06B1404B904#F302 AO6B-14O4-B9O4#F3O2

Fanuc A06B-1404-B904#F302 | Specjalny silnik wrzeciona AC Alpha i Ai 2/10000 — 2,2/3,7 kW, kołnierzowy, gładki wał, MZi

Numer części: A06B-1404-B904#F302

Typ: Silnik wrzeciona AC — Konfiguracja specjalna

Seria: Alpha i (αi)

Model: Ai 2 / 10000

Konfiguracja: Mocowanie kołnierzowe, gładki wał, czujnik prędkości/pozycji MZi

Zakres prędkości: 1500 – 10000 obr./min

Napięcie wejściowe: 123–220 V AC, 3-fazowe

Stan: Nowy / Odnowiony / Nadwyżka

Przegląd

Fanuc A06B-1404-B904#F302 to specjalnie skonfigurowany silnik wrzeciona AC serii Alpha i, zbudowany na platformie Ai 2/10000 — 2,2 kW ciągłej, 3,7 kW cyklicznej, od 1500 do 10000 obr./min, z mocowaniem kołnierzowym, gładkim wałem i czujnikiem prędkości i pozycji MZi.

Kod bazowy B904 i sufiks #F302 razem identyfikują tę wersję jako wariant specyficzny dla OEM: silnik zbudowany zgodnie ze specyfikacją konkretnego producenta obrabiarek, z modyfikacjami standardowej architektury Ai 2/10000, które odróżniają go od katalogowej wersji B103.

To, co oznacza oznaczenie "SPECJALNY" w praktyce, to fakt, że ten silnik został zaprojektowany zgodnie z określonymi wymaganiami producenta maszyny, a nie z standardowej produkcji.

Szczegółowe modyfikacje objęte #F302 — które mogą obejmować konfigurację okablowania, typ złącza, specjalne cechy mechaniczne lub dodatkowe wymagania interfejsu — zostały uzgodnione między producentem maszyny a firmą Fanuc w momencie projektowania maszyny.

Rdzeń elektryczny silnika to ta sama platforma Ai 2/10000, która zasila kompaktowe centra obróbcze CNC, centra wiercąco-gwintujące i małe centra tokarskie z generacji Alpha i: 2,2 kW ciągłej, osiągając 3,7 kW w trybach pracy krótkotrwałej i cyklicznej, z pułapem 10000 obr./min, który umożliwia wysokie prędkości powierzchniowe potrzebne do produktywności przy obróbce aluminium, lekkich stopów i małych narzędzi z węglików spiekanych.

Podobnie jak standardowy B103, B904#F302 posiada mocowanie kołnierzowe, gładki wał i czujnik MZi — trzy cechy instalacyjne i funkcjonalne, które określają, jak ten silnik pasuje do maszyny i do jakich funkcji sterowania wrzecionem CNC ma dostęp.

Kluczowe specyfikacje

Co oznacza "SPECJALNY" w kontekście silników wrzecionowych Fanuc

Fanuc produkuje część swoich silników wrzecionowych zgodnie ze specyfikacjami OEM — silniki, które dzielą ten sam rdzeń elektromagnetyczny co standardowy model katalogowy, ale posiadają specyficzne modyfikacje uzgodnione z poszczególnymi producentami obrabiarek.

Modyfikacje te mogą obejmować typ złącza i trasę okablowania, cechy mechaniczne, malowanie, treść tabliczki znamionowej lub dodatkowe interfejsy, których nie ma w silniku katalogowym.

A06B-1404-B904#F302 należy do tej kategorii. Numer części B904 identyfikuje go jako niestandardowy, specjalny wariant serii A06B-1404, a sufiks #F302 określa dokładną specjalną konfigurację. Implikacje dla zaopatrzenia i serwisu są znaczące.

W przypadku zaopatrzenia: #F302 musi być dokładnie dopasowany przy wymianie tego silnika. Katalogowy B103 ma tę samą specyfikację elektryczną i platformę fizyczną, ale może różnić się konfiguracją złącza, okablowaniem lub innymi szczegółami, pod które zaprojektowano wiązkę przewodów i system napędowy maszyny. Instalacja B103 zamiast B904#F302 bez weryfikacji kompatybilności na poziomie interfejsu maszyny niesie ryzyko niedopasowania instalacyjnego, które nie jest widoczne do momentu włączenia zasilania maszyny.

Jeśli liczy się tylko wydajność elektryczna, a różnice w interfejsie można opanować, B103 może służyć jako funkcjonalny zamiennik — ale wymaga to potwierdzonej weryfikacji, a nie zakładanej zamienności.

W przypadku napraw: podstawowe tryby awarii silnika wrzeciona Ai 2/10000 — zużycie łożysk, degradacja izolacji uzwojeń, awaria czujnika MZi i awaria wentylatora chłodzącego — są dobrze znane specjalistycznym warsztatom naprawczym wrzecion, niezależnie od specjalnego sufiksu konfiguracji.

B904#F302 można w pełni odbudować przy użyciu standardowych części i procedur Ai 2/10000. Modyfikacje #F302 są zazwyczaj zewnętrzne w stosunku do rdzenia obrotowego i elektrycznego silnika, więc zakres serwisu jest taki sam jak w przypadku każdej regeneracji Ai 2/10000.

Platforma Ai 2/10000 — Zakres mocy, prędkości i zastosowań

Podstawowa specyfikacja Ai 2/10000 — 2,2 kW ciągłej, 3,7 kW krótkotrwałej, 1500–10000 obr./min — definiuje przestrzeń zastosowań B904#F302 tak samo mocno, jak sufiks specjalnej konfiguracji.

Przy 2,2 kW S1 jest to kompaktowy silnik wrzeciona do kompaktowych obrabiarek. Maszyny, do których został zaprojektowany, charakteryzują się małymi obszarami roboczymi, wysokimi prędkościami wrzeciona i potrzebą efektywnej obróbki aluminium, stopów metali nieżelaznych, tworzyw sztucznych i lżejszych materiałów konstrukcyjnych z zachowaniem jakości powierzchni.

Przy 10000 obr./min, frez palcowy z węglików spiekanych o średnicy 10 mm osiąga prędkość powierzchniową około 314 m/min — solidnie w zakresie produktywnym dla profilowania aluminium na kompaktowym centrum obróbczym.

Dolna granica 1500 obr./min oznacza prędkość bazową, poniżej której silnik pracuje w trybie stałego momentu obrotowego, a nie stałej mocy.

Poniżej 1500 obr./min utrzymywany jest maksymalny dostępny moment obrotowy, ale moc maleje proporcjonalnie do prędkości.

Ten zakres służy do operacji gwintowania, gwintowania i toczenia przy niskich prędkościach, gdzie moment obrotowy, a nie prędkość powierzchniowa, jest parametrem decydującym. Od 1500 obr./min do 10000 obr./min silnik pracuje w strefie stałej mocy w całym zakresie prędkości roboczych.

Współczynnik mocy 78% jest zgodny z 4-biegunową konstrukcją indukcyjną tego silnika w tej klasie mocy.

Jest to parametr, który ma znaczenie dla wymiarowania szafy sterowniczej i pojemności zasilania wejściowego — pozorna moc pobierana przez wzmacniacz wrzeciona przekracza moc wyjściową o odwrotność tego współczynnika mocy.

Gładki wał — Odpowiedni do tego zastosowania

Gładki wał w B904#F302 to interfejs sprzęgający z gładkim otworem — bez wpustu, przenoszenie momentu obrotowego przez siłę zacisku. Przy szczytowej mocy wyjściowej 3,7 kW układ sprzęgający dopasowany do tego wału przenosi moment obrotowy bez pozytywnego zazębienia mechanicznego, jakie zapewnia wpust w cięższych silnikach.

Praktyczną zaletą gładkiego wału przy 10000 obr./min jest równowaga obrotowa.

Wpust wprowadza asymetryczne wycięcie w powierzchni wału — nieciągłość geometryczna, która tworzy niewielkie, ale rzeczywiste niewyważenie obracającego się wału.

Przy niższych prędkościach jest to w dużej mierze nieistotne, ale przy 10000 obr./min niewyważenie pochodzące od wału i jego elementu napędowego sumuje się w sposób wpływający na amplitudę drgań wrzeciona. Gładki wał zapewnia symetryczną powierzchnię obrotową, upraszczając precyzyjne wyważenie zespołu wału i sprzęgła.

Element sprzęgający — czy to koło pasowe, zębate koło napędowe, czy piasta sprzęgła bezpośredniego — musi być zamontowany z siłą zacisku określoną przez producenta sprzęgła, a nie szacowaną.

Niewystarczający moment zacisku pozwala na przesuwanie się piasty pod wpływem powtarzających się obciążeń rozruchowych i zatrzymujących, gromadząc mikropóźnienia, które ostatecznie objawiają się jako ślady tarcia na wale i w otworze piasty oraz powodują stopniowe bicie wału.

Czujnik MZi — Umożliwia funkcje wrzeciona

Czujnik MZi z tyłu silnika zapewnia sprzężenie zwrotne prędkości i pozycji, którego potrzebuje wzmacniacz wrzeciona Alpha i do obsługi pełnego zestawu funkcji sterowania wrzecionem.

Regulacja prędkości — utrzymywanie wrzeciona na zadanej prędkości przy zmiennym obciążeniu skrawaniem — jest jego ciągłą rolą. Zatrzymanie zorientowane, praca osi Cs i gwintowanie sztywne zależą od tego, że MZi generuje czyste, spójne odniesienie pozycji przez cały okres eksploatacji silnika.

Zespół czujnika MZi zawiera pierścień sensoryczny zamontowany na wale silnika i głowicę odbiorczą zamocowaną w obudowie silnika.

Szczelina powietrzna między pierścieniem a głowicą jest precyzyjnym wymiarem — zbyt szeroka, a amplituda sygnału spada; zbyt wąska, a ryzyko kontaktu mechanicznego wzrasta.

W silnikach zwróconych z serwisu, ustawienie szczeliny powietrznej jest jednym ze standardowych sprawdzeń wykonywanych podczas inspekcji po demontażu.

Szczelina, która zmieniła się od specyfikacji — czy to z powodu zużycia łożysk, błędu montażu podczas poprzedniego serwisu, czy uszkodzenia mechanicznego — powoduje pogorszenie sygnału z czujnika, co może objawiać się niestabilnością prędkości, awarią zatrzymania zorientowanego lub kodami alarmowymi osi Cs, zanim czujnik zostanie zidentyfikowany jako przyczyna.

Kompatybilność napędu i CNC

A06B-1404-B904#F302 jest kompatybilny z modułami wzmacniaczy wrzeciona Fanuc Alpha i z serii 6111, 6112, 6141 i 6142 w odpowiedniej klasie prądowej dla szczytowej mocy 3,7 kW. Integruje się ze sterownikami CNC Fanuc, w tym z serii 0i-B, 0i-C, 0i-D, 16i, 18i i 30i/31i/32i.

Wzmacniacz musi posiadać parametr typu silnika dla Ai 2/10000 i mieć włączony interfejs czujnika MZi.

Biorąc pod uwagę specjalną konfigurację B904#F302, weryfikacja specyficznych wymagań wzmacniacza i interfejsu kablowego maszyny przed zamówieniem zamiennika jest wartościowym krokiem — dokumentacja producenta maszyny lub oryginalny zapis konfiguracji maszyny potwierdzi, czy stosuje się standardowe parowanie wzmacniacza, czy też specjalna konfiguracja obejmuje warianty po stronie wzmacniacza.

FAQ

P1: Co oznacza oznaczenie "SPECJALNY" (B904#F302) i czy wpływa to na możliwość naprawy?

Kod bazowy B904 identyfikuje go jako niestandardowy wariant OEM silnika wrzeciona Ai 2/10000, zbudowany zgodnie ze specyfikacją konkretnego producenta obrabiarek. Sufiks #F302 określa konkretną specjalną konfigurację.

Specjalne oznaczenie zazwyczaj obejmuje cechy zewnętrzne — typ złącza, trasę okablowania, szczegóły interfejsu mechanicznego — a nie rdzeń elektromagnetyczny lub elementy obrotowe silnika.

Warsztaty naprawcze doświadczone z silnikami wrzecionowymi Alpha i pracują z tymi samymi podstawowymi komponentami, niezależnie od specjalnego sufiksu, więc B904#F302 jest tak samo w pełni naprawialny jak standardowy B103.

P2: Czy standardowy A06B-1404-B103 może być użyty jako bezpośredni zamiennik?

B103 ma tę samą specyfikację elektryczną — 2,2/3,7 kW, 1500–10000 obr./min, mocowanie kołnierzowe, gładki wał, czujnik MZi. Jednak specjalne modyfikacje zakodowane w #F302 mogą wpływać na konfigurację złącza, trasę okablowania lub wymiary interfejsu mechanicznego.

Przed zastąpieniem B103 należy zweryfikować kompatybilność złącza wiązki przewodów i wszelkie różnice mechaniczne na interfejsie maszyny. Jeśli zostaną one potwierdzone jako kompatybilne, B103 jest elektrycznie równoważny i będzie działał na tym samym wzmacniaczu z tymi samymi parametrami.

P3: Jaki wzmacniacz wrzeciona Alpha i jest wymagany?

Ai 2/10000 działa z modułami wzmacniaczy wrzeciona Fanuc Alpha i z serii 6111, 6112, 6141 i 6142 w odpowiedniej klasie prądowej dla szczytowej mocy 3,7 kW. Integruje się ze sterownikami CNC Fanuc, w tym z serii 0i-B, 0i-C, 0i-D, 16i, 18i i 30i/31i/32i.

Parametr typu silnika we wzmacniaczu musi być ustawiony dla Ai 2/10000, a interfejs czujnika MZi musi być włączony.

Jeśli napęd maszyny został skonfigurowany dla specjalnej konfiguracji B904#F302, przed uruchomieniem zamiennika należy potwierdzić, czy parametry po stronie wzmacniacza różnią się od standardowej konfiguracji B103.

P4: Od jakich funkcji wrzeciona zależy czujnik MZi i co się dzieje w przypadku jego awarii?

Zatrzymanie zorientowane, praca osi Cs (wrzeciono jako oś), gwintowanie sztywne i regulacja prędkości w czasie rzeczywistym zależą od MZi. Jeśli MZi generuje pogorszony lub przerywany sygnał, funkcje te spowodują alarmy lub nie uruchomią się — typowe objawy to niestabilność prędkości podczas skrawania, awarie zatrzymania zorientowanego podczas wymiany narzędzia lub błędy synchronizacji gwintowania sztywnego.

Awaria MZi nie zawsze objawia się jako natychmiastowy, wyraźny alarm; pogorszony sygnał z czujnika często objawia się najpierw jako przerywane błędy funkcjonalne, zanim przejdzie do trwałego alarmu. Jeśli takie objawy wystąpią, inspekcja MZi — szczelina powietrzna, stan pierścienia czujnika i jakość sygnału wyjściowego — jest odpowiednim pierwszym krokiem diagnostycznym.

P5: Jakie kroki inspekcyjne są najważniejsze dla używanego A06B-1404-B904#F302?

Sprawdzić koniec gładkiego wału pod kątem śladów tarcia lub zarysowań spowodowanych niewłaściwym montażem sprzęgła i sprawdzić, czy nie ma bicia wprowadzonego przez poprzednie uszkodzenie sprzęgła. Sprawdzić głowicę odbiorczą czujnika MZi i pierścień sensoryczny z tyłu silnika pod kątem uszkodzeń mechanicznych i zweryfikować, czy szczelina powietrzna mieści się w specyfikacji.

Zmierz rezystancję uzwojeń między wszystkimi trzema fazami pod kątem równowagi i sprawdź rezystancję izolacji do ziemi — konstrukcja ze współczynnikiem mocy 78% oznacza, że uzwojenia silnika pracują przy umiarkowanym prądzie, a kontrole izolacji po kontakcie z chłodziwem lub długim przechowywaniu są wartościowe.

Potwierdzić, że wentylator chłodzący działa swobodnie. Uruchomienie testowe na kompatybilnym wzmacniaczu wrzeciona Alpha i przy stopniowo zwiększanych prędkościach do 10000 obr./min, z monitorowaniem sygnału MZi i śledzeniem prądu, jest prawidłową ostateczną weryfikacją przed ponownym oddaniem silnika do użytku produkcyjnego.
