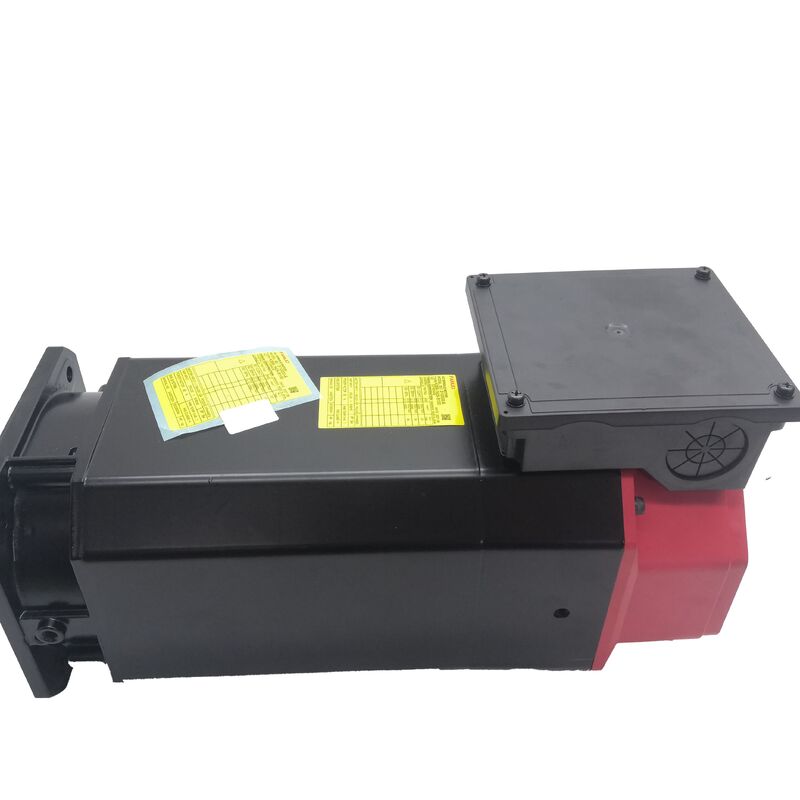

Fanuc A06B-1408-B153 | Seria Alpha i Silnik wrzeciona AC
Numer części: A06B-1408-B153
Typ: Silnik wrzeciona AC
Seria: Alpha i (αi)
Model: Ai 12 / 7000
Konfiguracja: Mocowanie kołnierzowe, wał na wpust, czujnik prędkości/pozycji iMZ, chłodzenie tylnym wywiewem
Zakres prędkości: 1500 - 7000 obr./min
Stan: Nowy / Odnowiony / Nadwyżka
Przegląd produktu
Silnik wrzeciona AC Fanuc A06B-1408-B153 z serii Alpha i jest skonfigurowany z mocowaniem kołnierzowym, wałem wyjściowym na wpust, sprzężeniem zwrotnym czujnika iMZ oraz chłodzeniem tylnym wywiewem. Ten solidny silnik wrzeciona średniej klasy, o mocy znamionowej 7,5 kW w trybie ciągłym (S1) i 12 kW w trybie przerywanym, jest przeznaczony do centrów obróbczych CNC, centrów tokarskich i wieloprocesowych obrabiarek, gdzie wydajność wrzeciona decyduje o szybkości usuwania materiału i jakości powierzchni detalu.
Specyfikacje techniczneMoc znamionowa (S1 ciągła)
7,5 kW
| Moc znamionowa (praca S2 / S3) |
12 kW |
| Zakres prędkości |
1500 - 7000 obr./min |
| Faza |
3-fazowy |
| Mocowanie |
Kołnierz |
| Typ wału |
Wał na wpust |
| Czujnik |
iMZ (sprzężenie zwrotne prędkości i pozycji) |
| Chłodzenie |
Tylny wywiew |
| Seria |
Alpha i - Ai12/7000 |
| Szczegóły mocy znamionowej |
Silnik posiada podwójne moce znamionowe: 7,5 kW w trybie ciągłym (S1) do pracy ciągłej i 12 kW mocy szczytowej do przerywanych faz ciężkiej obróbki. Ta konstrukcja uwzględnia typowe cykle obróbcze, w których obróbka z dużą mocą przeplata się z fazami regeneracji z mniejszą mocą, optymalizując wydajność przy jednoczesnym zachowaniu stabilności termicznej.
|
Konstrukcja wału na wpust
Wał na wpust zapewnia pozytywne napęd mechaniczny dla kół pasowych, kół zębatych rozrządu lub piast sprzęgających, zapewniając niezawodne przenoszenie momentu obrotowego nawet przy obciążeniach udarowych lub zmianach kierunku. Ta konfiguracja jest niezbędna w napędach wrzecion z naprężeniem paska lub przerywanymi obciążeniami udarowymi przy mocy szczytowej 12 kW i prędkości 7000 obr./min.
Technologia czujnika iMZ
Zintegrowany czujnik iMZ umożliwia krytyczne funkcje wrzeciona, w tym:
Zatrzymanie zorientowane:
Precyzyjne pozycjonowanie wrzeciona do wymiany narzędzi i operacji sondowania
- Operacja osi Cs: Funkcja wrzeciona jako programowalna oś pozycjonująca
- Gwintowanie sztywne: Zsynchronizowany obrót wrzeciona i posuw osi Z do precyzyjnego gwintowania
- System chłodzenia
Chłodzenie tylnym wywiewem odprowadza ciepło ze strefy łożysk wrzeciona, poprawiając stabilność termiczną i spójność wymiarową. Ta konstrukcja minimalizuje efekty rozszerzalności cieplnej na pozycję osi wrzeciona, zapewniając utrzymanie ścisłych tolerancji podczas długich cykli pracy.
Informacje o kompatybilności
Kompatybilny z serią wzmacniaczy wrzeciona Fanuc Alpha i (6111, 6112, 6141, 6142) i integruje się z platformami CNC Fanuc, w tym z seriami 0i-B/C/D, 16i, 18i i 30i/31i/32i. Wymagana jest odpowiednia parametryzacja wzmacniacza z typem silnika Ai12/7000 i interfejsem czujnika iMZ w celu uzyskania optymalnej wydajności.
Najczęściej zadawane pytania
Jaka jest różnica między A06B-1408-B153 (wał na wpust) a A06B-1408-B103 (wał gładki)?
Oba są silnikami Ai12/7000 o identycznych specyfikacjach, z wyjątkiem konfiguracji wału. Model B153 posiada wał na wpust do pozytywnego napędu mechanicznego, podczas gdy B103 ma wał gładki, polegający na sile zacisku do przenoszenia momentu obrotowego.
Co robi czujnik iMZ i dlaczego jest ważny?
Czujnik iMZ zapewnia sprzężenie zwrotne prędkości i pozycji do precyzyjnej regulacji wrzeciona i umożliwia zaawansowane funkcje, w tym zatrzymanie zorientowane, operację osi Cs i gwintowanie sztywne. Prawidłowe działanie czujnika jest niezbędne do tych operacji wrzeciona CNC.
Który wzmacniacz wrzeciona Fanuc jest kompatybilny z tym silnikiem?
Kompatybilny z modułami wzmacniaczy wrzeciona Fanuc Alpha i z serii 6111, 6112, 6141 i 6142, odpowiednio dobranymi do klasy mocy szczytowej 12 kW i skonfigurowanymi z poprawnymi parametrami silnika.
Dlaczego istnieją dwie moce znamionowe (7,5 kW i 12 kW)?
Moc 7,5 kW oznacza zdolność do pracy ciągłej, podczas gdy moc 12 kW jest dostępna podczas przerywanych faz ciężkiej obróbki w cyklu obejmującym okresy regeneracji. Odpowiada to typowym wzorcom pracy obróbczej.
Jakie są najważniejsze kontrole przy ocenie używanego A06B-1408-B153?
Sprawdzić wał na wpust pod kątem śladów tarcia i korozji, zweryfikować integralność zespołu czujnika iMZ, zmierzyć równowagę rezystancji uzwojeń, sprawdzić rezystancję izolacji i potwierdzić stan interfejsu kanału tylnego wywiewu. Testy na stanowisku z monitorowaniem prądu zapewniają ostateczne potwierdzenie.
