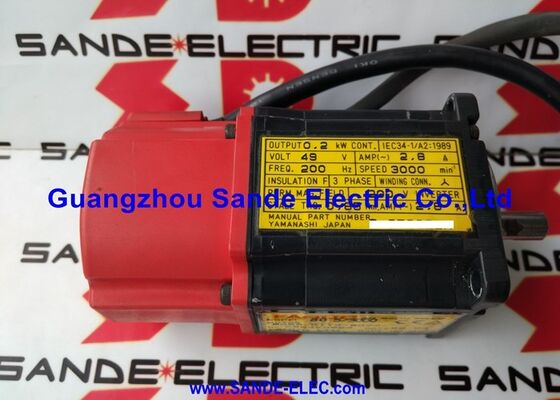

Fanuc AC Servo Motor A06B-1424-B123#0321 A06B1424B123#0321 AO6B-1424-B123#O321

Fanuc A06B-1424-B123#0321 αi 2/15.000 AC Spindle Motor, Flang Mount, tylny czujnik

Przegląd produktu

Numer części:A06B-1424-B123#0321Wyszukiwane również jako:A06B1424B123, FANUC A06B-1424-B123, A06B-1424-B123 0321Model silnika:15 lipca.000KlasifikacjaFanuc Alpha i Series AC Spindle Motor

Specyfikacje techniczne

Piętnaście tysięcy obrotów na minutę w kompaktowej ramce

Kompaktne centra obróbki CNC, szybkie maszyny wiertnicze i precyzyjne urządzenia do formowania i formowania mają jedno wspólne wymaganie, którego konwencjonalny średnioobciążny silnik wrotkowy nie może spełnić:możliwość obsługi narzędzi o małej średnicy przy wydajnych prędkościach powierzchni.

3mm końcowy młyn potrzebuje około 15 000 obrotów na minutę, aby osiągnąć prędkość powierzchni, którą geometria węglowodorów została zaprojektowana do wykorzystania w stopzie aluminium.Spadnij poniżej tego i albo cięcie powoli lub ładowanie narzędzia w sposób, który skróci jego życie.

W sprawieA06B-1424-B123#0321jest Fanuc αi 2/15,000 ′′ silnikiem węzłowym AC, który został zaprojektowany precyzyjnie dla tego reżimu pracy.

W151000 obrotów na minutę, wprowadza pełną otoczkę parametrów cięcia z węglanu o małej średnicy w zasięg maszyny, w której jest zainstalowany.

Wskaźniki ciągłej mocy i momentu obrotowego silnika przy prędkościach wspierają usuwanie materiału produkcyjnego w całym zakresie operacji z przejść wykończeniowych, w których prędkość wrotnika jest wszystkim,w dół przez cykle frezowania o umiarkowanym obciążeniu, w których moment obrotowy staje się współwymogiem wraz z prędkością.

W140,5 kg, to nie jest ciężka jednostka. Ta kompaktowa masa jest celowa. Lżejszy silnik węzłowy oznacza lżejszy całkowity zespół węzła, co przekłada się na niższą bezwładność dla szybszego przyspieszenia,mniejsze obciążenie konstrukcyjne głowicy wrzeciona maszyny, oraz fizyczny pakiet, który pasuje do kompaktowych konstrukcji maszyn, w których zazwyczaj określono αi 2/15,000.

Co identyfikuje sufiks #0321

System sufiksu silnika wrzutowego Fanuc koduje szczegóły konfiguracji fizycznej, które określają dokładny zestaw silnika wymagany dla konkretnej konstrukcji maszyny.

Dla#0321, cztery cyfry określają wariant konfiguracji na poziomie fabrycznym w ramach serii bazowej A06B-1424-B123 obejmujący geometrię brzytki montażowej, układ interfejsu czujnika,i potencjalnie chłodzenia lub okablowania specyfiki, które odróżniają tę jednostkę od innych wariantów sufiksu, takich jak #0021, #0521 lub #0121.

Praktyczna konsekwencja: zamówienie wymiany maszyny obecnie wyposażonej w numer 0321,pełny sufiks musi być dokładnie określony.

Różny wariant sufiksu, nawet w ramach tej samej serii αi 2/15.000, może mieć różne wzory otworów montażowych, różne okablowanie czujników,lub różne konfiguracje chłodzenia uniemożliwiające prawidłową instalację lub pracę w maszynie.

Seria bazowa A06B-1424-B123 jest rodziną silników; #0321 jest specyficznym zespołem w ramach tej rodziny dla konkretnej konstrukcji wrzecionka producenta maszyny.

Zawieszenie brzytówki i gładkie wiercenie ️ Jak silnik łączy się z maszyną

W sprawiemocowanie obudowyw pozycji A06B-1424-B123#0321 oznacza, że silnik jest mocowany do obudowy wrzeciona maszyny przez ścianę śruby o precyzyjnym uziemieniu z przodu nadwozia silnika.

Flanca rejestruje oś obrotową silnika w kierunku oś wrotnika maszyny poprzez precyzję mechaniczną kontaktu powierzchniowego flanszy z obudowąbrak iteracyjnego wyrównania/Kiedy kołnierz jest prawidłowo zarejestrowany, /silnik jest ustawiony.

W sprawierówny wał (SLK)W przypadku silników z węzłem w tej klasie jest standardowym interfejsem sprzęgającym silniki z węzłem w tej klasie.

Włókno wirnika silnika łączy się z wrotkiem maszyny lub z wkładką wrotka poprzez interfejs otworu bez zaangażowania klucza.

Moment jest przekazywany poprzez urządzenie interferencyjne lub układ sprzężenia specyficzny dla konstrukcji wrzeciona, a nie poprzez równoległy klucz.

Dla budowniczego maszyn, który projektuje wokół tego silnika,interfejs SLK utrzymuje masę sprzężenia symetryczną i unika wszelkich potencjalnych zakłóceń równowagi wynikających z asymetrii masy klucza i klucza ,000 obr./min., gdzie nawet niewielkie zaburzenia równowagi tworzą siły wpływające na żywotność łożyska i jakość wykończenia powierzchni.

Czujnik zamontowany z tyłu

W sprawieczujnik tylnyoznaczenie potwierdza, że przetwornik informacji zwrotnej o pozycji wrotnika który zapewnia CNC kątową pozycję wrotnika do sztywnego odbierania, synchronizacji cięcia nici,i orientacja wrotnika jest zamontowana na końcu silnika bez napędu.

Takie umieszczenie utrzymuje geometrię czujnika z dala od sprzęgła napędowego i interfejsu posiadacza narzędzia,i zazwyczaj zapewnia czystszy dostęp do kontroli czujników i wymiany bez zakłócania mechanicznego układu napędowego wrzeciona.

Czujnik umożliwia trzy funkcje CNC, których nie może wykonywać odwracany tylko wylot:

Rigid tappingwymaga precyzyjnej synchronizacji kątowej między obrotowym wrzutowaniem węzła a przedłużeniem zasilacza osi Z.

Odległość od kranu musi być utrzymywana przez cały cykl wejścia i odwrócenia bez pływającego uchwytu kranu.

Pozycja osi liniowej jest określona przez czujnik tylny w oparciu o kąt odniesienia na obrót, który CNC interpoluje.

Obcinanie nitekw centrach obrotowych i centrach obróbki zależy od stałej pozycji impulsu odniesienia, tak aby narzędzie do cięcia włączało się w tej samej pozycji kątowej przy każdym przejściu.Formy wielokrotnego uruchamiania i precyzyjnych nitek wymagają tej powtarzalności w wielu przejściach.

Orientacja wrotnikaw przypadku automatycznej wymiany narzędzi węzeł umieszcza się w polecanej pozycji kątowej przed włączeniem ramienia wymiennika narzędzi do posiadacza narzędzi.

Bez informacji zwrotnej o pozycji z tylnego czujnika orientacja nie jest sterowana pod określonym kątem.

Kompatybilność wzmacniacza i CNC

A06B-1424-B123#0321 działa zZwiększacze węzłowe serii Fanuc αi (αiSP)∆ moduły napędowe węzłów w kabinetach napędowych serii Fanuc αi.

Specyficzną klasyfikację modułu αiSP wymaganą dla tego silnika należy potwierdzić w dokumentacji elektrycznej maszyny,ponieważ istnieje wiele wartości prądu w zakresie αiSP, aby dopasować silniki wrzutowe różnych klas mocy.

Kompatybilne platformy CNC obejmują:Fanuc serii 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32i.

Silnik nie jest kompatybilny z oryginalnymi wzmacniaczami węzłowymi serii α (innymi niż i), które wykorzystują inną architekturę napędu i interfejs silnika, ani z napędami węzłowymi serii Fanuc β.

Po zainstalowaniu silnika zamiennego sprawdź, czy parametry węgla CNC (kod typu silnika, prędkość maksymalna, współczynnik biegów i przesunięcie orientacji) są prawidłowo ustawione dla αi 2/15,000 typ silnika przed rozpoczęciem produkcji.

Błąd w parametrze silnika wrzutowego pracującego z prędkością 15 000 obr./min. ma poważniejsze konsekwencje niż w przypadku osi serwo o niskiej prędkości, dlatego weryfikacja uruchomienia nie jest krokiem, który należy pominąć.

Podstawowy wymóg wymiany

Podobnie jak większość silników wrzutowych Fanuc, A06B-1424-B123#0321 jest dostarczany za pośrednictwempodstawowy program wymianyprzez większość autoryzowanych dystrybutorów i zakładów naprawczych.

Oznacza to, że odbudowalna nieprawidłowa jednostka musi zostać zwrócona w ramach transakcji, lub odnośnie ceny zakupu stosuje się oddzielną opłatę podstawową.

Model wymiany istnieje, ponieważ funkcjonalne odzyskiwanie nadwozia silnika αi 2/15.000, wymiana łożyska, obsługa uzwojenia, wymiana czujnika wymaga odbudowy jednostki.Dostawcy prowadzący zapasy na giełdzie potrzebują stałego zaopatrzenia w rdzenie do utrzymania cyklu zapasów.

Dla kupującego cena wymiany jest zazwyczaj znacznie niższa niż cena bezpośredniego zakupu tej samej jednostki.lub powierzchni obudowy, przed wysyłką potwierdzić z dostawcą, czy kwalifikuje się jako ważny rdzeń wymiany.

Zmiany serii A06B-1424-B123

Wszystkie warianty mają wspólny model silnika αi 2/15.000 ₹ 15,000 obrotów na minutę, mocowanie flans, wał SLK, tylny czujnik.Zawsze należy podać pełny numer części, w tym przyrostek #0321 w celu zapewnienia dostarczenia prawidłowego zespołu fizycznego.

Typowe zastosowania

Centrum obróbki pionowej dużych prędkości do obróbki matryc i form.3-osiowe i 5-osiowe VMC do obróbki stali i stopów aluminium o hartowanej narzędziowości, gdzie 15,000 obrotów / min umożliwia produktywne cięcie z małych średnicami kulkowo-nożnymi i płaskimi młynami końcowymi przy parametrach cięcia, których nie można osiągnąć przy niższych prędkościach wrotnika.

Kompaktne centra obróbcze z wiertarką.Maszyny wiertnicze o wysokim cyklu, produkujące aluminiowe i nieżelazne elementy obrabialne z przędzeniami, gdzie 15,000 obrotów / min obsługuje zarówno szybkie wiercenie z małymi wiertarkami z węglem, jak i sztywne wiertanie z tylnym czujnikiem zapewniającym synchronizację cyklu wiertniczego.

Precyzyjne centra obróbki CNC dla elementów elektronicznych i optycznych.Maszyny do produkcji skomplikowanych części precyzyjnych z stopów aluminium, mosiądzu,i tworzyw sztucznych inżynieryjnych, w których duża prędkość wrotnika w połączeniu z kompaktową masą silnika i niską inercją umożliwia szybkie przyspieszenie wrotnika między pozycjami narzędzi.

Fanuc sterowane wieloosiowe platformy obróbcze.Centrum obróbcze o osi 4 i 5 obsługujące złożone programy konturowania, w których maksymalna prędkość obrotowa silnika wynosząca 15 000 obr./min. umożliwia osiągnięcie dużych prędkości powierzchniowych na cięciach o małej średnicy wykonujących składane cięcia kątowe.

Częste pytania

P1: Jaka jest maksymalna prędkość węzła, którą ten silnik obsługuje, i przy jakiej mocy działa nieprzerwanie?

A06B-1424-B123#0321 jest przeznaczony do:151000 obrotów na minutęJest to konstrukcyjny pułap silnika αi 2/15.000, reprezentujący prędkość, z jaką układ łożyska wrzutowego, balans wirnika,i silnik elektryczny projekt przecinają się, aby określić bezpieczny limit pracy.

ciągła moc wyjściowa znamionowa jest dostępna w całym zakresie prędkości roboczych silnika do punktu prędkości znamionowej;powyżej prędkości znamionowej silnik wchodzi w obszar osłabienia pola mocy stałej, w którym dostępny moment obrotowy zmniejsza się wraz ze wzrostem prędkości.

W przypadku cykli roboczych, które obejmują trwałą pracę w pobliżu maksymalnej prędkości, należy sprawdzić, czy rzeczywiste zapotrzebowanie na obciążenie przy tej prędkości utrzymuje się w granicach zdolności momentu obrotowego silnika z osłabieniem pola.

P2: Czy przyrostek #0321 ma znaczenie przy zamawianiu? Czy można zastąpić go innym wariantem przyrostu?

Zastęp ma znaczące znaczenie dla instalacji fizycznej. Różne konfiguracje sufiksów w ramach tej samej serii A06B-1424-B123 mogą zawierać różne wzory śrubkowych,konfiguracje okablowania czujników, lub urządzeń chłodzących.

Nieprawidłowe dopłaty mogą nie być prawidłowo zamontowane w obudowie wrzeciona lub mogą mieć niekompatybilne okablowanie czujników dla obwodu elektrycznego maszyny.

Zawsze podawać pełny numer częściA06B-1424-B123#0321przy zamawianiu wymiany.

Do not substitute a different suffix without first confirming with the machine builder's documentation or a qualified Fanuc service engineer that the alternative configuration is mechanically and electrically compatible.

P3: Jaki wzmacniacz Fanuc jest wymagany dla tego silnika?

A06B-1424-B123#0321 wymagaZwiększacz węzłowy serii Fanuc αiSPSpecyficzna klasyfikacja modułu αiSP musi być zgodna z klasą mocy silnika - potwierdzenie z dokumentacji kabiny napędowej maszyny lub oryginalnej specyfikacji konstrukcji.

Kompatybilne platformy CNC obejmują:Fanuc serii 0i-D, 0i-F, 16i, 18i, 21i, 30i i 31i. Silnik nie jest kompatybilny z oryginalnymi wzmacniaczami węzła serii α (nie-i). Po wymianie sprawdź, czy parametry węzła CNC są prawidłowo ustawione dla αi 2/15,000 typ silnika przed ponownym uruchomieniem węzła produkcyjnego.

P4: Czy ten silnik wspiera dostarczanie płynu chłodzącego przez wrot?

Nie.αi 2/15.000 oznaczenie bez litery "T"określa standardową konfigurację bez wewnętrznego otworu płynu chłodzącego poprzez wrot.

"Systemy" do "przechowywania" lub "przechowywania" urządzeń do "przechowywania" lub "przechowywania" urządzeń do "przechowywania" lub "przechowywania" urządzeń do "przechowywania" lub "przechowywania" urządzeń do "przechowywania".

Ten silnik jest przeznaczony do konfiguracji maszyn z płynem chłodzącym lub chłodzącym mgłą.

Jeżeli serwisowana maszyna została pierwotnie wyszczególniona z silnikiem chłodniczym,przed zamówieniem należy dokładnie potwierdzić alfanumeryczne oznaczenie silnika..

P5: Dlaczego wymiana rdzenia jest zazwyczaj wymagana dla tej części?

Silniki wrzutowe serii Fanuc αi nie są zwykłymi towarami, ale precyzyjnymi zespołami, których elementy (lagaże, uzwojenia, czujniki,Rektor) może zostać profesjonalnie przebudowany, aby przywrócić pełną funkcję.

Model wymiany rdzenia umożliwia łańcuchowi dostaw utrzymanie zapasów jednostek gotowych do odbudowy: klient zwraca uszkodzony silnik jako rdzenie, dystrybutor lub zakład naprawy odbudowuje go,i ponownie wprowadza się go do zapisu jako przydatną jednostkę wymianyDla kupującego cena wymiany jest zwykle znacznie niższa niż cena bezpośredniego zakupu równoważnej jednostki jakości.

W odniesieniu do łańcucha dostaw program wymiany utrzymuje głębokość zapasów niezbędną do utrzymania typu silnika, którego nowa wielkość produkcji jest ograniczona.

Jeżeli nieprawidłowe rdzeń ma fizyczne uszkodzenia na powierzchni kołnierza, węża wirnika lub obudowy, które uniemożliwiłyby odbudowę, przed wysłaniem omówić jego akceptację jako rdzeń wymiany z dostawcą.
