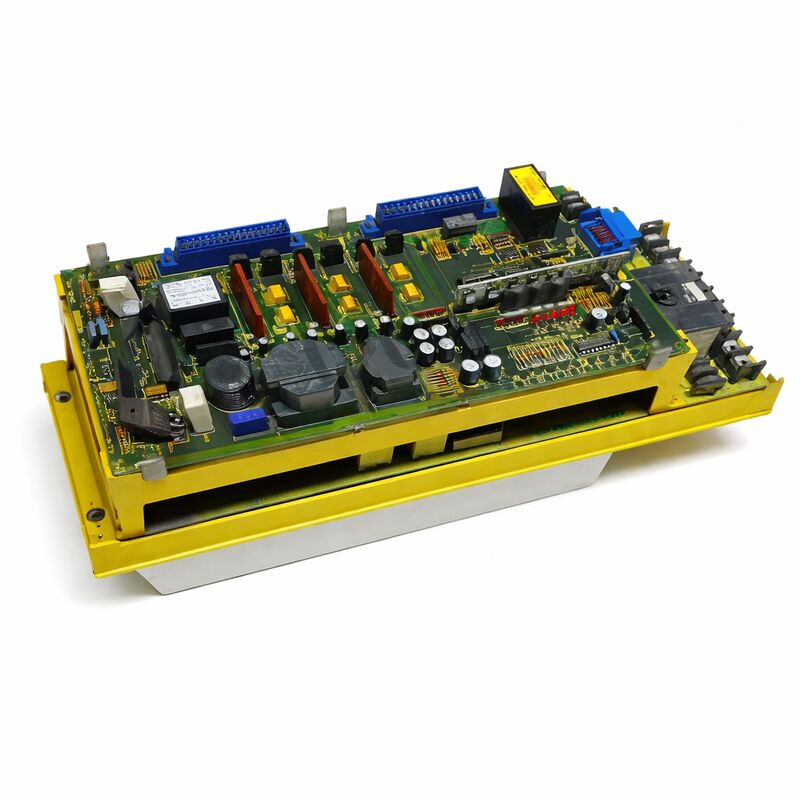

Zwiększacz serwo Fnuc A06B-6058-H006 A06B6058H006 A06B-6058-H006

Fanuc A06B-6058-H006 ∙ Jednoosiowy cyfrowy wzmacniacz serwo AC ∙ Modele silników 20S/30S, seria S, interfejs PWM, FANUC 0-B/0-C/15/16/18/21 Kompatybilny

Przegląd

W sprawieFanuc A06B-6058-H006jest jednosiowym cyfrowym wzmacniaczem serwo AC z platformy Fanuc serii S, skonfigurowanym do napędzania serwomotorów Fanuc w gamie modeli 20S i 30S.W przypadku gdy trzyosiowy H334 obsługuje trzy równoczesne osi serwo w jednej obudowie, H006 napędza jedną oś, co czyni go odpowiednią jednostką, gdy konstrukcja maszyny wymaga niezależnie zamontowanego napędu jednej osi,lub podczas wymiany uszkodzonej osi w systemie, w którym napędy poszczególnych osi są rozmieszczone oddzielnie na szybie napędowej.

Oznaczenia 20S i 30S odnoszą się do klasyfikacji rozmiarów serwomotorów AC firmy Fanuc.

Silniki średniej klasy serii S zapewniają ciągły moment obrotowy odpowiedni do napędów stołu maszynowego, osi ogonowej i stałego spoczynku, osi obrotowych i zastosowań napędowych pomocniczych na przekładniach,Centrum obróbki, a także specjalne urządzenia CNC, w których wymóg momentu obrotowego osi przekracza wymóg mniejszych silników 0S/5S/10S, ale nie wymaga większych wariantów 40S lub większej pojemności.

H006 komunikuje się z CNC za pośrednictwem tego samego cyfrowego interfejsu PWM używanego w całej rodzinie napędów serii S, co czyni go kompatybilnym nie tylko z wcześniejszymi napędami 0-B, 0-C,i urządzeń sterujących serii 15, gdzie głównym napędem była platforma serii S, ale także z wczesnymi seriami produkcji układów sterowania serii 16, 18 i 21, które przechodziły z serii S na napędy serii alfa pod koniec lat 90.Ta szeroka kompatybilność sterowania oznacza, że H006 pasuje do szerokiego zakresu zbiorów maszynowych nadal w aktywnym użytku.

Główne specyfikacje

Architektura jednoosiowa Dedykowane sterowanie na jedną oś

Jednoszytowa architektura H006 zapewnia konstruktorom maszyn i inżynierom obsługi technicznej elastyczność w obsłudze jednej osi niezależnie od innych.W maszynach czteroosiowych z wykorzystaniem pojedynczych jednostek napędowych, uszkodzony układ H006 na jednej osi można wymienić, pozostawiając pozostałe trzy osie w stanie nienaruszonym, bez usunięcia modułu trójosiowego, bez ryzyka zakłócenia osi roboczych podczas wymiany.

Płyty sterujące PWM (A20B-1003-0090) w H006 obsługują prędkość i pozycję dla pojedynczego silnika,przyjmowanie poleceń z CNC za pośrednictwem seryjnego interfejsu PWM i zamykanie pętli bieżącego przy dużej przepustowości w celu osiągnięcia płynnego, dokładny ruch wymagany przez obróbkę CNC.

Płyty zasilania (A20B-1003-008x) obsługują etap przełączania wysokiego prądu, który przekształca napięcie prądu prądu stałego w trójfazowy prąd przemiennego napędzający uzwojenia silników serii S.

Fanuc's S-series single-axis drives were physically compact — the H006's small yellow casing allowed dense drive rail installations where multiple single-axis drives mounted side by side without the cable management complexity that early modular multi-axis systems required.

To kompaktowe opakowanie pozostawało praktyczną zaletą w szafkach sterujących narzędziami, gdzie przestrzeń była niezwykle ważna.

W przypadku silników 20S i 30S  Wyposażenie średniej klasy w serii S

Oznaczenie silnika 20S w hierarchii serii S firmy Fanuc znajduje się powyżej 10S i poniżej 40S w zakresie ciągłego momentu obrotowego.

30S zapewnia wzrost stopnia w stosunku do 20S,obejmujące zastosowania, w których wymagania dotyczące momentu obrotowego są umiarkowane lub wysokie, bez osiągania wymagających poziomów mocy, które wymagają większego i droższego sprzętu klasy 40S.

W praktyce silniki 20S i 30S pojawiły się na napędach osi X i Z w obrębie obrabiarek o średniej masie wózka i konstrukcji ogona, osi Y i Z w obrębie obrabiarek typu kolanowego,osi obrotowych B/C w większych centrach obróbki.

The H006's sizing for exactly this motor range reflects the application-specific nature of Fanuc's S-series drive catalogue — each part number was designed around a specific motor torque class rather than covering a broad range with adjustable parameters, jak to zwykle robią nowoczesne serwo napędowe platformy.

Kompatybilność interfejsu PWM i sterowania wielokrotnego

Protokół cyfrowej komunikacji PWM w H006 działa na poziomie interfejsu elektrycznego zdefiniowanym przez Fanuc dla napędów serii S.Ten interfejs przenosił sygnał odniesienia prędkości z CNC do napędu, i zwrot informacji z kodera z silnika do pętli sterowania pozycją CNC.

The protocol was consistent across the 0-B/0-C/15 control generation and carried over into the early 16/18/21 series before Fanuc transitioned to the optical fibre serial interface used in alpha-series drives.

Ta ciągłość protokołu jest powodem, dla którego H006 funkcjonuje w tak szerokim zakresie typów kontroli.

A machine shop upgrading from a 0-B to a Series 16 control in the early 1990s could retain the existing S-series drive hardware — an important cost consideration that drove Fanuc to maintain backward compatibility across its control generations.

Częste pytania

P1: Jaka jest różnica między H006 a H007 w serii A06B-6058?

H006 i H007 to jednoosiowe napędy cyfrowe z serii S do serii silników 20S/30S, ale różnią się w swoich specyficznych konfiguracjach płytek krążkowych i parametrach niewielkich etapów wyjściowych.

H007 jest późniejszym wariantem z zaktualizowaną kartą sterowania A16B-1100-0300 zamiast A20B-1003-0090.

W praktyce, H006 and H007 are functionally equivalent for 20S/30S motor operation and are cross-serviceable in most CNC systems — but confirm compatibility with the specific control system's parameter settings before substituting one for the other.

P2: Jak napęd 20S jest podłączony do CNC? Ile przewodów wymaga interfejs PWM?

Interfejs PWM pomiędzy H006 a CNC wykorzystuje osłonięty kabel przenoszący sygnał polecenia PWM z płyty serwo interfejsu CNC do karty sterowania napędu,plus koder zwrot z silnika z powrotem do CNC.

Dokładna konfiguracja kabli i specyfikacja złącza są określone w podręczniku podłączenia Fanuc dla konkretnego typu sterowania CNC.20-przewodnikowy kabel osłonięty obsługuje połączone sygnały polecenia i sprzężenia zwrotnego PWM dla jednej osi.

Napęd wymaga również oddzielnego połączenia zasilania prądem stałym z serwo zasilania i trójfazowego wyjścia AC do silnika.

P3: Jakie kody alarmowe CNC wskazują na problem z H006?

Na urządzeniach sterujących FANUC 0-B/0-C ośne alarmy serwo wyświetlane są jako kody SV-xxx na wyświetlaczu alarmu, a w serii 15/16/18/21 jako kody serwo alarmowe serii 400.

Specyficzny kod identyfikuje rodzaj usterki SV-401 lub równoważny zazwyczaj wskazuje nadprądy na etapie wyjścia, SV-404 wskazuje usterkę zwrotnej kodera,i SV-400 wskazuje na ogólną awarię napędu.

Identyfikuj, czy usterka jest w napędzie lub silniku, sprawdzając odporność izolacyjną silnika i ciągłość kabla kodującego przed stwierdzeniem, że H006 wymaga wymiany.

P4: Czy A06B-6058-H006 można naprawić, czy jest to jedyna możliwość wymiany?

Naprawa jest dostępna w sprzedaży i powszechnie wybierana dla H006, biorąc pod uwagę sprawdzoną i dobrze udokumentowaną architekturę obwodu napędu.

Specjalistyczne centra naprawcze Fanuc mogą rozwiązywać najczęściej występujące warunki awarii: awaria tranzystora wyjściowego, degradacja kondensatora,i deski sterujące ślady korozji ️ z standardowymi procedurami odbudowy.

Przebudowany H006 przetestowany pod obciążeniem na platformie testowej Fanuc z prawdziwymi silnikami serii S zapewnia równoważną niezawodność nadwyżki oryginalnej jednostki przy niższych kosztach.W przypadku maszyn o kluczowym znaczeniu produkcyjnym, w których koszty przestojów są wysokie, posiadając odnowione urządzenie zamienne jako zapasowe urządzenie na półce jest typową strategią konserwacji.

P5: Co to jest oznaczenie silnika z czerwoną czapką i czy wpływa to na kompatybilność z H006?

Fanuc S-series AC servo motors are sometimes identified by their distinctive red end cap design — the "red cap" designation refers to the motor's physical appearance rather than a specific technical variant.

Wszystkie standardowe silniki 20S i 30S z czerwoną czapką serii S są kompatybilne z H006.

The motor's encoder type (resolver or pulse coder) must be matched to the encoder interface expected by the H006's control board — early S-series installations used resolver feedback while later models transitioned to pulse coders.

Przed instalacją należy zweryfikować typ kodera umieszczonego na tablicy motora w stosunku do konfiguracji H006.
