Fanuc A06B-6058-H334 | 3-osiowy cyfrowy serwowzmacniacz AC — 0S/5S/10S, seria S, karta sterowania PWM, kompatybilny z FANUC 0-B/0-C/15

Przegląd

Fanuc A06B-6058-H334 to trzykanałowy cyfrowy serwowzmacniacz AC z platformy napędów serii S firmy Fanuc — moduł trójosiowy, który jednocześnie steruje trzema osiami serwo, oznaczonymi jako L, M i N, z których każda jest w stanie zasilać serwosilniki AC firmy Fanuc w zakresie 0S, 5S i 10S.

Jako wzmacniacz serii S trzeciej generacji, H334 posiada nowszą kartę sterowania serwo PWM A16B-1100-0330, która jest ulepszeniem w stosunku do wcześniejszych generacji serii S, poprawiającym cyfrowe przetwarzanie sygnałów i niezawodność napędów w terenie.

Integracja trzech osi w jednej obudowie była filozofią projektową firmy Fanuc dla tej generacji napędów: zamiast trzech oddzielnych, jednoosiowych jednostek napędowych zajmujących oddzielną przestrzeń na szynie i wymagających trzech oddzielnych zestawów połączeń magistrali i okablowania awaryjnego, A06B-6058-H334 konsoliduje wszystkie trzy osie w jednej fizycznej jednostce.

Ta integracja zmniejszyła rozmiar szafy sterowniczej, uprościła okablowanie maszyny i znormalizowała zespół serwowzmacniacza dla trójosiowych frezarek i centrów obróbczych, które były głównym zastosowaniem.

H334 pasuje bezpośrednio do maszyn pracujących z systemami sterowania FANUC 0-B, 0-C i Serii 15 — generacji sprzętu CNC firmy Fanuc dominującego w obrabiarkach zbudowanych pod koniec lat 80. i w latach 90.

Duża baza zainstalowanych maszyn tego typu nadal działa w produkcji na całym świecie, co czyni A06B-6058-H334 stale poszukiwaną częścią zamienną do konserwacji i napraw, a nie historyczną ciekawostką.

Kluczowe specyfikacje

Architektura cyfrowa serii S — komunikacja PWM z CNC

Wzmacniacze serii S komunikują się ze sterowaniem CNC za pomocą interfejsu PWM (modulacja szerokości impulsu) — protokołu cyfrowego, który przesyła polecenia prędkości i sprzężenie zwrotne pozycji między CNC a każdym kanałem napędu.

Ta ścieżka komunikacji cyfrowej odróżnia wzmacniacze serii S od wcześniejszych analogowych napędów sterujących, które poprzedzały je w historii produktów firmy Fanuc.

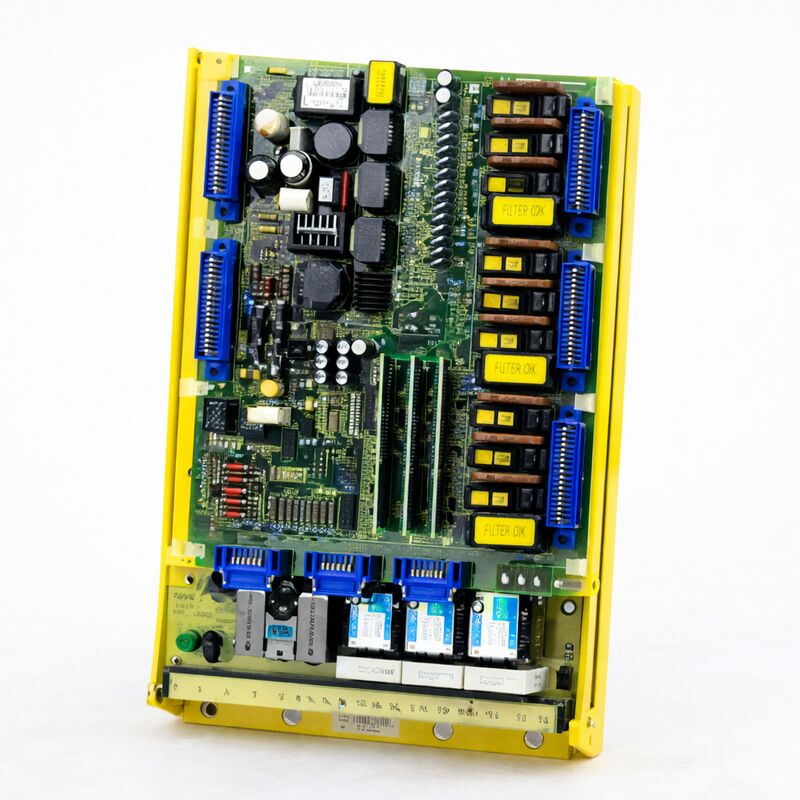

W A06B-6058-H334 karta sterowania A16B-1100-0330 znajduje się na górze jednostki i zarządza cyfrową komunikacją PWM, pętlą sterowania prądem dla wszystkich trzech kanałów osi oraz obwodami monitorowania błędów.

Poniżej niej płyta zasilająca A20B-1003-0864 obsługuje stopnie przełączania wysokiego napięcia, magistralę DC i obwody rozładowania regeneracyjnego dla zespołu trójosiowego.

Gdy w pracującym napędzie wystąpi usterka — częste przyczyny to uszkodzone tranzystory mocy, zużyte kondensatory elektrolityczne, zużycie styków przekaźników i korozja na ścieżkach PCB — usterka jest zazwyczaj możliwa do zlokalizowania na jednej z tych dwóch płyt lub na półprzewodnikach mocy w stopniu wyjściowym.

Warsztaty naprawcze zaznajomione z architekturą H334 mogą zazwyczaj przywrócić napęd do stanu roboczego, rozwiązując te konkretne punkty awarii, dlatego usługi naprawy i regeneracji dla A06B-6058-H334 pozostają komercyjnie opłacalne dziesięciolecia po zakończeniu produkcji jednostki.

Zakres silników 0S / 5S / 10S — trzy kanały, trzy osie

Oznaczenie H334 identyfikuje specyficzną kombinację rozmiarów silników, dla których skonfigurowany jest napęd: trzy kanały, każdy dostosowany do zakresu silników 0S/5S/10S. W nomenklaturze silników serii S firmy Fanuc liczba ta identyfikuje znamionowy moment obrotowy — 5S generuje większą moc niż 0S, a 10S jeszcze większą.

W przypadku trójosiowego pionowego centrum obróbczego, gdzie osie X, Y i Z są napędzane przez mechanizmy śrubowe o różnych rozmiarach i charakterystykach tarcia, posiadanie wszystkich trzech kanałów w jednej obudowie przy jednoczesnym użyciu tej samej rodziny silników znacznie upraszcza zapasy konserwacyjne.

Oznaczenia kanałów L, M i N odpowiadają trzem połączeniom osi na napędzie.

W standardowym centrum obróbczym L zazwyczaj napędza jedną oś, M drugą, a N trzecią — specyficzne mapowanie na osie maszyny (X, Y, Z) zależy od konfiguracji okablowania producenta maszyny i ustawień parametrów w CNC.

Kompatybilność z CNC — FANUC 0-B, 0-C, Seria 15

Sterowania FANUC 0-B, 0-C i Serii 15, które obsługuje H334, były głównymi platformami CNC firmy Fanuc dla przemysłowych obrabiarek w okresie ich produkcji.

Seria 0 oferowała ekonomiczne sterowanie dla mniejszych i średnich maszyn; Seria 15 oferowała rozwiązanie o wyższej wydajności dla złożonych aplikacji wieloosiowych i szybkich.

Obie rodziny wykorzystywały ten sam interfejs serwonapędu PWM, który implementuje H334, dlatego jedna jednostka napędowa obejmuje wszystkie trzy generacje sterowania.

Maszyny pracujące z tymi generacjami sterowania obejmują pionowe i poziome centra obróbcze, centra tokarskie z narzędziami obrotowymi, szlifierki i dedykowane urządzenia produkcyjne CNC od producentów maszyn, w tym między innymi Mori Seiki, Mazak, Okuma i Makino.

Ciągły stan operacyjny tych maszyn w środowiskach produkcyjnych na całym świecie podtrzymuje rynek wtórny dla A06B-6058-H334.

Często zadawane pytania

P1: Co oznacza „seria S 3. generacji” i czym różni się od wcześniejszych napędów serii S?

Cyfrowe serwowzmacniacze serii S firmy Fanuc ewoluowały przez kilka generacji sprzętu, z których każda aktualizowała kartę sterowania PWM, projekt płyty zasilającej i przetwarzanie sygnałów.

Trzecia generacja posiada kartę sterowania A16B-1100-0330, która charakteryzuje się ulepszonym cyfrowym sterowaniem prądem w porównaniu do wcześniejszych wariantów A16B-1100-0310 i A16B-1100-0320. Późniejsza karta sterowania zapewnia lepsze tłumienie harmonicznych i węższą przepustowość pętli prędkości.

Do celów konserwacji, generacja ma znaczenie przy pozyskiwaniu zamiennych płyt — A16B-1100-0330 nie jest wymienna z wcześniejszymi kartami sterowania serii S.

P2: Czy A06B-6058-H334 może być używany z silnikami spoza zakresu 0S/5S/10S?

H334 jest skonfigurowany dla modeli silników 0S, 5S i 10S. Użycie silników spoza tego zakresu — takich jak 20S lub 30S — wymaga innego napędu dostosowanego do wyższego prądu wyjściowego, którego wymagają te silniki.

Praca niedowymiarowanego napędu z przewymiarowanym silnikiem spowoduje zadziałanie zabezpieczenia nadprądowego przy uruchomieniu silnika lub pod obciążeniem. Zawsze sprawdzaj oznaczenie modelu silnika na tabliczce znamionowej silnika przed wyborem zamiennego napędu.

P3: Jednostka jest wycofana z produkcji — skąd pochodzą zamienne jednostki?

Odnowione i nadwyżkowe jednostki A06B-6058-H334 krążą na rynku przemysłowych części zamiennych pochodzących z likwidacji maszyn, zapasów magazynowych i wyspecjalizowanych dostawców usług naprawczych.

Autoryzowane przez Fanuc centra serwisowe i zewnętrzne firmy zajmujące się regeneracją elektroniki oferują zarówno jednostki wymienne (gdzie uszkodzona jednostka klienta jest naprawiana i zwracana lub dostarczana jest jednostka po regeneracji w zamian), jak i jednostki nadwyżkowe. Wszyscy renomowani dostawcy testują jednostki na stanowiskach testowych Fanuc serii S z rzeczywistymi serwosilnikami AC przed wysyłką.

P4: Jakie są najczęstsze tryby awarii A06B-6058-H334?

Najczęściej występujące awarie to: uszkodzone tranzystory mocy w jednym lub kilku z trzech kanałów wyjściowych (objawiające się jako alarmy nadprądowe osi lub awarie napędu), zużyte lub otwarte kondensatory elektrolityczne na płycie zasilającej (objawiające się jako niestabilne zachowanie osi lub awarie napięcia magistrali DC), zużyte styki styczników (objawiające się jako przerywane awarie gotowości napędu) oraz korozja na połączeniach ścieżek PCB w trudnych warunkach.

Wyjścia DAC karty sterowania A16B-1100-0330 i obwody interfejsu światłowodowego również ulegają awarii z czasem w środowiskach o wysokich wibracjach lub cyklach temperaturowych.

P5: Jakie kody alarmowe na CNC wskazują problem z A06B-6058-H334?

W sterowaniach FANUC 0-B/0-C i Serii 15 alarmy serwo wskazujące na napęd serii S zazwyczaj pojawiają się jako błędy serii AL-400 (alarmy serwo) na panelu operatora CNC. Konkretne kody identyfikują typ usterki — nadprąd (zazwyczaj AL-401 lub AL-411 w zależności od osi), przepięcie, awarie obwodu DC i błędy komunikacji między CNC a napędem.

Kod alarmu wskazuje, który kanał osi jest dotknięty.

Przed wymianą napędu należy potwierdzić, że usterka leży po stronie napędu, a nie silnika, kabla sprzężenia zwrotnego lub karty interfejsu CNC, postępując zgodnie z procedurą diagnostyczną firmy Fanuc: sprawdzić izolację silnika, zweryfikować ciągłość sprzężenia zwrotnego enkodera i w miarę możliwości zamienić przypisania osi, aby ustalić, czy usterka przesuwa się wraz z napędem, czy pozostaje z okablowaniem osi.
