Przetestowany serwonapęd Fanuc A06B-6066-H004 A06B6066H004 A06B-6066-H004

Fanuc A06B-6066-H004 | Jednoosiowy serwo-wzmacniacz AC serii C — wejście 200V, sterowanie PWM, silniki 0S/5S/20S/1500, obrabiarka CNC

Przegląd

Serwo-wzmacniacz Fanuc A06B-6066-H004 to jednoosiowy cyfrowy serwo-wzmacniacz z rodziny C-series firmy Fanuc — platforma serwo-napędów oparta na PWM, która zastąpiła wcześniejsze wzmacniacze analogowe i poprzedzała modułowe napędy serii Alpha, dominujące obecnie w instalacjach CNC firmy Fanuc.

Seria C zajmuje specyficzne miejsce w historii produktów firmy Fanuc, znajdując zastosowanie w obrabiarkach CNC zbudowanych głównie od późnych lat 80. do połowy lat 90. XX wieku, z systemami sterowania Fanuc, w tym Seria 0-C, Seria 6, Seria 10, Seria 11 oraz wczesne instalacje Serii 15 i 16.

Oznaczenie H004 w serii A06B-6066 identyfikuje zakres kompatybilności z silnikami: napęd jest skonfigurowany dla silników, w tym serwo-silników AC 0S, 5S, 6S i 20S/1500, obejmując zakres mocy od najmniejszej do średniej w rodzinie silników serii C.

Silniki te są fizycznymi komponentami, których złącza okablowania i sprzężenia zwrotnego znajdują się w pozycjach kanałów L i M w maszynach wykorzystujących tę generację napędów.

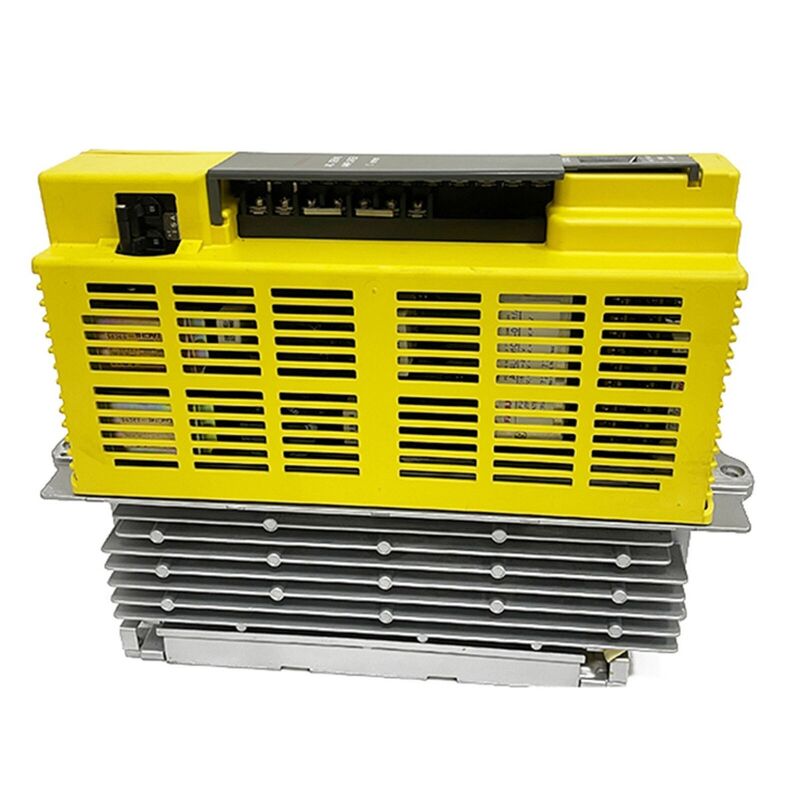

Konstrukcja serii C była fizycznie kompaktowa jak na swoje czasy — znana jednostka napędowa w żółtej obudowie, którą Fanuc stosował w serii C i późniejszej serii S — a format jednoosiowy oznaczał jeden H004 na oś maszyny, przy czym każdy napęd niezależnie odbierał polecenia PWM z karty sterowania osi CNC i zwracał prąd silnika oraz sprzężenie zwrotne enkodera poprzez ustalony interfejs sygnałowy serii C.

Prostota i solidność tej architektury przyczyniły się do powstania dużej bazy zainstalowanych napędów serii C, które pozostają w aktywnym użyciu w zakładach CNC na całym świecie dziesięciolecia po zakończeniu produkcji.

Kluczowe specyfikacje

Architektura PWM serii C — cyfrowe sterowanie na poziomie napędu

Interfejs PWM wzmacniacza serii C reprezentował przejście firmy Fanuc od analogowego sterowania serwo do cyfrowego przetwarzania poleceń. W architekturze serii C, system CNC oblicza wymaganą prędkość silnika i korekty pozycji w swoim procesorze sterowania osi, a następnie przesyła te informacje jako sygnał PWM (modulowany szerokością impulsu) do serwo-wzmacniacza.

Wzmacniacz dekoduje ten sygnał i odpowiednio steruje stopniem wyjściowym silnika, zamykając pętlę prądową w sprzęcie wewnątrz wzmacniacza, podczas gdy pętle pozycji i prędkości są zamykane w systemie CNC.

Dwie oddzielne zespoły płytek drukowanych tworzą A06B-6066-H004: płyta sterująca (dostępna w wariantach A20B-2900-0610, 0620 lub 0630, w zależności od modelu silnika i wersji interfejsu CNC) oraz płyta zasilająca (A20B-1200-0851 lub odpowiednik), która obsługuje prostowanie AC, magistralę DC i stopień wyjściowy IGBT.

Ta dwupłytkowa architektura jest standardową konstrukcją serwisową dla napędów serii C — usterka zlokalizowana na jednej płycie oznacza, że można ją wymienić lub naprawić niezależnie, zamiast wymieniać cały zespół napędowy.

Szeroki zakres kompatybilności z silnikami

A06B-6066-H004 obsługuje szeroki zakres serwo-silników AC firmy Fanuc z rodziny silników serii C, obejmując konfiguracje silników serii S (serwo) i serii T (moment obrotowy) w ramach znamionowej mocy wyjściowej tej klasy wzmacniaczy.

Silnik 0S jest najmniejszy i najlżejszy w kompatybilnym zakresie, używany na lżejszych osiach maszyn o minimalnej bezwładności; silnik 20S/1500 zapewnia znacznie większy moment obrotowy i jest zazwyczaj stosowany na osiach posuwowych o większym obciążeniu.

Dla inżyniera utrzymania ruchu maszyny, ta szeroka kompatybilność ma praktyczne znaczenie: jeden numer części H004 obejmuje wiele modeli silników, które mogą być zamontowane w różnych maszynach, a nawet na różnych osiach tej samej maszyny, zmniejszając liczbę wariantów napędów, które należy przechowywać jako części zamienne.

Konkretny model silnika określa, który wariant karty sterowania PWM jest wymagany — przed zamontowaniem zamiennego napędu należy sprawdzić numer części karty sterowania w odniesieniu do modelu silnika.

Wskaźniki LED i diagnostyka terenowa

Napędy serii C posiadają 7-segmentowy wyświetlacz LED na obudowie napędu, który dostarcza informacji o stanie i kodów alarmowych podczas pracy.

Wyświetlacz pokazuje stan gotowości napędu (otrzymany sygnał gotowości z CNC), stan aktywnego działania oraz kody alarmowe w przypadku wystąpienia błędów.

Kody alarmowe w serii C podążają za schematem numerycznym, który identyfikuje kategorię błędu: przegrzewanie, przetężenie, przepięcie, anomalia sprzężenia zwrotnego enkodera i błędy komunikacji mają odrębne zakresy kodów.

Podczas rozwiązywania problemów, odczytanie wyświetlacza LED jest pierwszym krokiem diagnostycznym — identyfikuje, czy błąd leży w samym napędzie, czy w podłączonym silniku, kablu sprzężenia zwrotnego lub interfejsie CNC.

Często zadawane pytania

P1: Czym interfejs PWM serii C różni się od późniejszego interfejsu FSSB serii Alpha?

Napędy serii C odbierają polecenia silnika za pośrednictwem równoległego sygnału PWM: system CNC steruje dedykowanym kablem z sygnałem PWM dla każdej osi niezależnie, a każdy napęd ma własne bezpośrednie połączenie z kartą wyjściową osi systemu CNC.

Późniejsza seria Alpha FSSB (Fanuc Serial Servo Bus) zastąpiła tę równoległą architekturę szybkim szeregowym łączem światłowodowym, które przenosi polecenia dla wszystkich osi na jednej wspólnej magistrali, znacznie redukując liczbę kabli.

Napędy serii C nie mogą być podłączone do systemów CNC opartych na FSSB bez adaptera interfejsu — bezpośrednia modernizacja systemu CNC z serii C do kontrolera nowszej generacji wymaga albo adaptacji istniejących napędów serii C, albo ich wymiany na moduły serii Alpha.

P2: Jakie systemy sterowania CNC są kompatybilne z A06B-6066-H004?

Wzmacniacze serii C są kompatybilne z systemami sterowania Fanuc, które zapewniają dopasowany interfejs wyjściowy serwo PWM. Obejmuje to Serię 0-C, Serię 6, Serię 10/11 oraz wczesne wersje Serii 15 i Serii 16/18, które były dostarczane z kompatybilnością z napędami serii C.

Karta wyjściowa osi systemu sterowania (płytka drukowana w systemie CNC generująca sygnał PWM) musi być zgodna z interfejsem wejściowym napędu serii C. Systemy sterowania zmodernizowane kartami interfejsu FSSB nie są bezpośrednio kompatybilne bez odpowiedniej konwersji interfejsu.

P3: Jak oznaczenia kanałów L i M są używane z A06B-6066-H004?

W konwencji okablowania maszyn wieloosiowych firmy Fanuc, poszczególne jednoosiowe napędy są przypisywane do kanałów osi oznaczonych jako L, M, N itp.

H004 może być zamontowany na pozycji kanału L lub M w układzie szafy wieloosiowej.

Przypisanie kanału odpowiada pozycji złącza osi na karcie wyjściowej serwo systemu CNC oraz ustawieniom parametrów, które kojarzą fizyczny napęd z konkretną osią maszyny (X, Y, Z lub dodatkową).

Maszyna trzyosiowa wykorzystująca jednoosiowe napędy miałaby oddzielne jednostki H004 lub H005 dla każdej z trzech osi, każda podłączona do odpowiedniego kanału L, M lub N w systemie CNC.

P4: Jakie są najczęstsze tryby awarii A06B-6066-H004?

Najczęściej występujące awarie napędów serii C to: degradacja kondensatorów na magistrali DC (objawiająca się błędami napięcia magistrali DC i niestabilnym zachowaniem silnika), awaria IGBT w stopniu wyjściowym (objawiająca się alarmami przetężeniowymi, często wywoływanymi przez zwarcia uzwojeń silnika lub awarię izolacji kabla) oraz awaria komponentów płyty sterującej wpływającą na dekodowanie sygnału PWM lub obwody regulacji prądu.

Kody alarmowe LED na obudowie napędu wskazują, do której kategorii należy błąd. Dwupłytkowa architektura oznacza, że błędy płyty zasilającej i płyty sterującej można rozwiązać, wymieniając tylko uszkodzoną płytę, a nie cały zespół napędowy.

P5: Czy nadal można pozyskać nowe jednostki A06B-6066-H004?

Seria C A06B-6066 została wycofana z produkcji przez firmę Fanuc wiele lat temu, a nowe zapasy od Fanuc nie są już dostępne. Jednostki NOS (New Old Stock) sporadycznie pojawiają się na rynku części zamiennych przemysłowych z demontażu maszyn i nadwyżek magazynowych.

Jednostki po regeneracji i wymianie są głównym dostępnym komercyjnie rozwiązaniem, a wyspecjalizowane centra serwisowe Fanuc oferują odnowione i przetestowane napędy H004 z gwarancją.

Wszyscy renomowani dostawcy testują napędy serii C na systemach sterowania Fanuc z odpowiednimi obciążeniami silnika przed wysyłką, aby zweryfikować prawidłowe działanie w całym zakresie pracy napędu.
