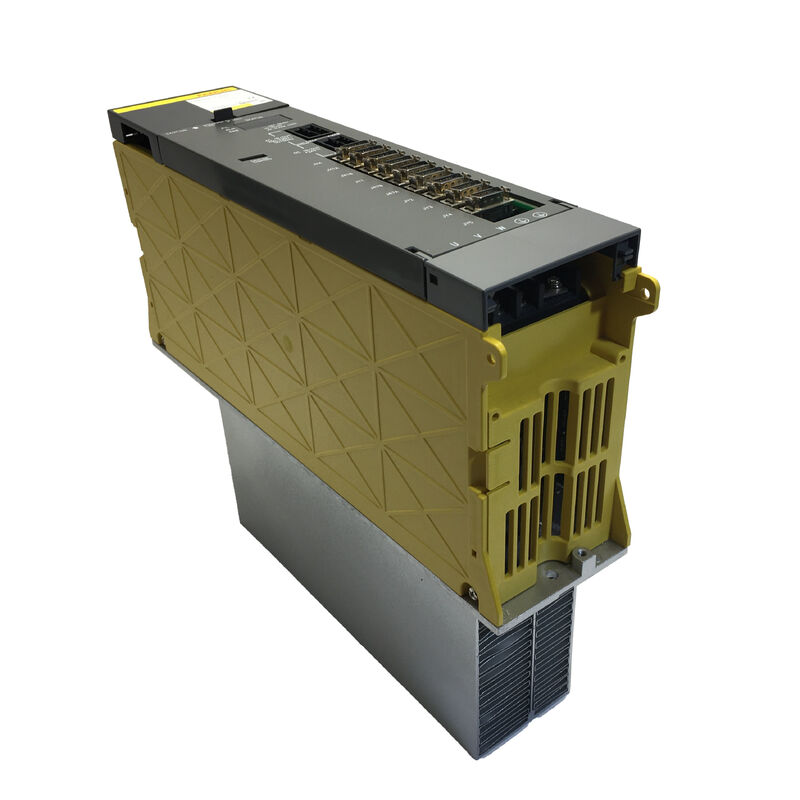

Fanuc A06B-6078-H211 | Moduł wzmacniacza wrzeciona serii Alpha SPM-11 — 13,2 kW, 48 A, 200 V, interfejs typu I

Numer części: A06B-6078-H211

Typ: Moduł wzmacniacza wrzeciona AC (SPM)

Model: Alpha SPM-11

Interfejs: Typ I

Moc wejściowa znamionowa: 13,2 kW

Napięcie magistrali wejściowej: 283–325 VDC (z modułu zasilania Alpha PSM)

Maksymalne napięcie wyjściowe: 230 VAC

Znamionowy prąd wyjściowy: 48 A

Kompatybilne serie CNC: Serie 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i, Power Mate i

Kompatybilne silniki wrzeciona: Alpha 6, Alpha 8, AlphaP 8, AlphaP 12

Temperatura otoczenia pracy: 0–55°C

Typowe warianty: #H500 (standardowy), #H501

Przegląd

Moduł Fanuc A06B-6078-H211 to moduł wzmacniacza wrzeciona serii Alpha — model SPM-11 — generujący 13,2 kW z magistrali DC jednostki zasilającej Alpha, ze znamionowym prądem wyjściowym 48 A przy napięciu do 230 VAC, do napędzania silników wrzeciona serii Alpha w klasie 6–12 kW.

Wykorzystuje topologię falownika PWM tranzystorowego i szeregowy interfejs typu I do sterowania CNC. Jest to moduł napędu wrzeciona stosowany w centrach obróbczych Fanuc, frezarkach pionowych i poziomych oraz centrach wiertarsko-gwintujących w całym pokoleniu obrabiarek CNC zbudowanych w oparciu o architekturę napędów Fanuc Alpha — w tym w maszynach Fanuc Robodrill i w gamie CNC Leadwell.

Przy mocy znamionowej SPM-11, ten moduł obsługuje silniki wrzeciona Alpha o mocy 8 kW i 12 kW (Alpha 6, Alpha 8, AlphaP 8 i AlphaP 12), które były fabrycznie określone dla centrów obróbczych średniej klasy z tego okresu.

Znajduje się w gamie wzmacniaczy wrzeciona Alpha między SPM-5.5 (mniejszy) a SPM-15 (większy), a jego moc wejściowa 13,2 kW i maksymalny prąd wyjściowy 48 A określają, które silniki wrzeciona można do niego podłączyć.

A06B-6078-H211 występuje w dwóch głównych wariantach z sufiksem: #H500 i #H501.

Posiadają one różne wersje oprogramowania, a w niektórych konfiguracjach różne karty interfejsu — rozróżnienie to jest ważne przy zamawianiu zamiennika, ponieważ parametry sterowania wrzecionem zapisane w CNC i protokół komunikacyjny oczekiwany przez moduł muszą być zgodne.

CNC-Shopping i inni specjalistyczni dostawcy zauważają, że jednostki #H501 wymagają potwierdzenia specyficznego oprogramowania, aby zapewnić dostarczenie właściwej wersji.

Traktowanie tych dwóch sufiksów jako zamiennych bez weryfikacji może skutkować modułem, który się uruchamia, ale nie komunikuje się poprawnie z CNC maszyny.

Kluczowe specyfikacje

Architektura Alpha SPM — Gdzie mieści się SPM-11

System napędów Alpha firmy Fanuc rozdziela funkcję konwersji mocy i magazynowania energii od funkcji indywidualnego napędu silnika. Moduł zasilania (PSM) obsługuje wejście AC z sieci, przekształca je w ustabilizowane napięcie magistrali DC i zapewnia regenerację energii podczas hamowania silnika — zwracając energię hamowania do sieci zamiast rozpraszać ją jako ciepło.

Moduł wzmacniacza wrzeciona pobiera moc z tej wspólnej magistrali DC i przekształca ją w zmienne napięcie i zmienną częstotliwość AC, których wymaga silnik wrzeciona.

Taka architektura oznacza, że SPM-11 nie ma bezpośredniego połączenia z siecią AC. Odbiera napięcie magistrali DC z PSM i przekształca je w moc silnika na polecenie CNC poprzez szeregowy interfejs typu I.

PSM musi być odpowiednio dobrany do całkowitego obciążenia silników — wrzeciona plus osi serwo — a moc wejściowa 13,2 kW SPM-11 musi mieścić się w dostępnej pojemności PSM, obok modułów wzmacniaczy serwo współdzielących tę samą magistralę.

Cyfra "11" w SPM-11 oznacza klasę mocy wyjściowej modułu w kW. W serii wzmacniaczy wrzeciona Alpha 200V, zakres wynosi od SPM-2 na dole do SPM-55 na górze.

SPM-11 jest odpowiedni dla silników wrzeciona Alpha ze średniej półki i jest jednym z częściej spotykanych modułów wrzeciona w generacji obrabiarek Alpha, dlatego jednostki wymienne, usługi naprawcze i części zamienne są nadal dobrze wspierane na rynku wtórnym.

Interfejs typu I — Komunikacja CNC

Oznaczenie typu I na A06B-6078-H211 identyfikuje szeregowy interfejs komunikacyjny między wzmacniaczem wrzeciona a CNC. Fanuc stosował dwa typy interfejsów szeregowych w rodzinie napędów wrzeciona Alpha: typ I i typ II.

Nie są one wymienne — moduł wzmacniacza wrzeciona typu I wymaga CNC skonfigurowanego do komunikacji wrzeciona typu I, a moduł typu II wymaga CNC skonfigurowanego dla typu II.

Instalacja niewłaściwego typu interfejsu nie tylko obniża wydajność; uniemożliwia działanie wrzeciona, ponieważ CNC nie może nawiązać komunikacji z modułem.

Interfejs typu I obejmuje pełny zakres funkcji sterowania wrzecionem wymaganych przez obrabiawarkę: transmisję poleceń prędkości, odbiór informacji zwrotnej o prędkości, pozycjonowanie zatrzymania zorientowanego, sterowanie osią Cs (osią konturową wrzeciona) dla maszyn wielofunkcyjnych oraz synchronizację sztywnego gwintowania z posuwem osi Z.

Zakres regulacji prędkości SPM-11 wynoszący 1:100 i dokładność prędkości ±0,1% prędkości maksymalnej są utrzymywane przez to połączenie szeregowe w ramach regulacji prędkości w pętli zamkniętej CNC.

Gdy CNC wysyła polecenie prędkości wrzeciona, SPM-11 wykonuje je za pomocą falownika PWM, dostosowując częstotliwość i napięcie wyjściowe, aby doprowadzić silnik wrzeciona do zadanej prędkości i utrzymać ją w obliczu zmiennego momentu obciążenia skrawaniem.

Informacja zwrotna o prędkości z silnika wrzeciona z czujnika MZi lub M podróżuje przez ten sam interfejs do CNC, który zamyka pętlę regulacji prędkości.

Kompatybilne silniki wrzeciona

A06B-6078-H211 napędza następujące silniki wrzeciona serii Alpha w ramach jego obwodu wyjściowego 13,2 kW / 48 A:

Alpha 6 (α6): Silnik wrzeciona serii Alpha o mocy 6 kW, zazwyczaj stosowany w mniejszych centrach obróbczych i centrach wiertarsko-gwintujących. SPM-11 jest odpowiednio dobrany do zapotrzebowania prądowego Alpha 6.

Alpha 8 (α8): Najczęstsze połączenie z SPM-11 w centrach obróbczych generacji Alpha. CNC-Electronics potwierdza, że jest to "normalny" silnik wyposażony w ten moduł napędowy. Alpha 8 pracuje w ramach znamionowego prądu SPM-11 zarówno przy obciążeniu ciągłym, jak i krótkotrwałym.

AlphaP 8 (αP8): Silnik serii AlphaP o mocy 8 kW — wariant typu P (Powerful) oferujący zwiększony moment obrotowy w niższym zakresie prędkości. Prąd znamionowy mieści się w możliwościach wyjściowych 48 A SPM-11.

AlphaP 12 (αP12): Silnik serii AlphaP o mocy 12 kW. Jest to największy silnik, jaki SPM-11 może napędzać. Pracując na górnej granicy znamionowego prądu modułu, należy zweryfikować dobór PSM i warunki temperatury otoczenia podczas pracy AlphaP 12 w cyklach ciężkiego skrawania.

Podłączenie silnika wrzeciona spoza tej listy — w szczególności większego silnika Alpha, takiego jak Alpha 15 lub Alpha 22 — grozi trwałymi alarmami przetężeniowymi i potencjalnym uszkodzeniem modułu. Parametr typu silnika w module wzmacniacza wrzeciona musi być ustawiony poprawnie dla podłączonego silnika przed uruchomieniem wrzeciona.

Warunki ochrony i pracy w środowisku

SPM-11 zawiera trzy warstwy ochrony sprzętowej, które działają niezależnie od monitorowania oprogramowania CNC: ochrona przed przetężeniem (wyłącza tranzystory wyjściowe przed uszkodzeniem uzwojeń przy trwałym przetężeniu), ochrona przed przepięciem (monitoruje napięcie magistrali DC i interweniuje, jeśli energia regeneracyjna powoduje wzrost napięcia magistrali powyżej bezpiecznych limitów) oraz ochrona termiczna (monitoruje temperaturę modułu i ogranicza moc wyjściową lub wyłącza się, jeśli zostanie przekroczony wewnętrzny próg termiczny).

Moduł działa poprawnie w temperaturze otoczenia od 0°C do 55°C. Powyżej 55°C obwód ochrony termicznej zaczyna ograniczać moc wyjściową przed wyłączeniem modułu, co objawia się jako obniżenie mocy wrzeciona podczas intensywnej produkcji — objaw, który wygląda jak problem z wydajnością wrzeciona, ale w rzeczywistości jest problemem z chłodzeniem szafy sterowniczej. Utrzymanie temperatury otoczenia szafy sterowniczej w znamionowym zakresie jest podstawowym środkiem zapobiegawczym.

Powyżej 1000 m wysokości instalacji, dostępna moc wyjściowa musi być obniżona o około 1°C na każde dodatkowe 100 m wysokości (co odpowiada zmniejszonemu zapasowi termicznemu). W przypadku instalacji na dużych wysokościach, jest to parametr do weryfikacji z producentem maszyny lub dokumentacją aplikacyjną Fanuc.

Kody alarmowe i typowe tryby awarii

SPM-11 zgłasza awarie za pomocą kombinacji wskaźników LED na panelu modułu i kodów alarmowych przesyłanych do CNC. Najczęściej spotykane alarmy w serwisie to:

Alarm 12 (Przetężenie / Awaria silnika wrzeciona): Pojawia się, gdy izolacja między PE a przewodami zasilania silnika (U, V, W) ulegnie uszkodzeniu. Procedura diagnostyczna polega na odłączeniu przewodów zasilania silnika od zacisków wzmacniacza i sprawdzeniu izolacji między PE a każdym odłączonym przewodem. Jeśli izolacja jest akceptowalna na zaciskach wzmacniacza, ale nie na samym silniku, awaria leży po stronie uzwojeń silnika — moduł nie jest winny.

Alarm 03 (Awaria ładowania obwodu DC): Wskazuje na problem z napięciem magistrali DC, którym może być PSM, kondensatory obwodu DC w PSM lub SPM-11, lub łącząca szyna zbiorcza.

C0, C1, C2 (Błąd komunikacji): Wskazują na utratę lub błąd w komunikacji szeregowej między CNC a modułem SPM. Przyczyny obejmują niewłaściwy typ karty interfejsu, błędy okablowania lub niedopasowanie parametrów między wersją oprogramowania sterowania wrzecionem CNC a wersją oprogramowania modułu — szczególny problem w przypadku wariantów #H500 i #H501.

Pozyskiwanie, wymiana i naprawa

A06B-6078-H211 jest modułem serwisowalnym. Specjalistyczne firmy, w tym CNC-Electronics, Fanucworld i DNC-Electronics, posiadają jednostki wymienne i oferują usługi naprawcze obejmujące zarówno płytę sterującą/interfejsu, jak i płytę mocy. Przy zamawianiu zamiennika, przed złożeniem zamówienia należy potwierdzić, czy maszyna wymaga #H500 czy #H501 — jak wspomniano powyżej, posiadają one różne wersje oprogramowania i nie zawsze są wymienne. W przypadku maszyn, w których tylko zachowanie alarmu wrzeciona wskazuje na moduł, a nie na silnik lub okablowanie, test modułu na stanowisku testowym Fanuc jest odpowiednim krokiem diagnostycznym przed podjęciem decyzji o wymianie.

FAQ

P1: Jakie silniki wrzeciona może napędzać A06B-6078-H211?

Moduł SPM-11 jest przeznaczony do silników wrzeciona serii Alpha w ramach jego obwodu wyjściowego 13,2 kW / 48 A: Alpha 6, Alpha 8, AlphaP 8 i AlphaP 12. Alpha 8 jest najczęstszym połączeniem. Podłączenie większego silnika — takiego jak Alpha 15 lub Alpha 22 — przekracza znamionowy prąd modułu i spowoduje trwałe alarmy przetężeniowe. Parametr typu silnika w module musi być ustawiony tak, aby pasował do podłączonego silnika przed uruchomieniem wrzeciona.

P2: Jaka jest różnica między wariantami #H500 i #H501?

Oba są modułami SPM-11 o tej samej mocy sprzętowej i znamionowych parametrach wyjściowych. Różnica polega na wersji oprogramowania i, w niektórych przypadkach, na zamontowanej karcie interfejsu. Wersja oprogramowania musi być zgodna z oprogramowaniem sterowania wrzecionem CNC. Kiedy maszyna została pierwotnie zbudowana, określono #H500 lub #H501. Podstawienie jednego za drugi bez potwierdzenia oprogramowania może spowodować, że moduł nie będzie komunikował się z CNC — wrzeciono nie będzie działać i pojawi się alarm komunikacyjny (C0, C1 lub C2). Zawsze potwierdź wymagany wariant przed zamówieniem zamiennika.

P3: Z jakimi sterownikami CNC jest kompatybilny A06B-6078-H211?

Interfejs typu I SPM-11 jest kompatybilny z seriami CNC Fanuc 0, 15, 16, 18, 20 i 21 oraz odpowiednimi wariantami serii i: 16i, 18i, 20i, 21i i Power Mate i. CNC musi być skonfigurowane do szeregowej komunikacji wrzeciona typu I. CNC typu II wymagają innego modułu wzmacniacza wrzeciona i nie mogą używać A06B-6078-H211 bez modyfikacji.

P4: Pojawia się alarm 12 — czy moduł SPM-11 jest uszkodzony?

Niekoniecznie. Alarm 12 wskazuje na warunek przetężenia, który najczęściej jest spowodowany uszkodzeniem izolacji w uzwojeniach silnika wrzeciona lub kablu zasilania silnika, a nie awarią modułu. Procedura diagnostyczna: wyłączyć maszynę, odłączyć przewody zasilania silnika (U, V, W) od zacisków wyjściowych wzmacniacza, następnie włączyć zasilanie i polecić wrzeciono. Jeśli alarm 12 zniknął, sprawdzić rezystancję izolacji między PE a każdym odłączonym przewodem — akceptowalna izolacja wynosi setki megaomów. Jeśli izolacja jest uszkodzona na zaciskach silnika, silnik wymaga serwisu. Jeśli izolacja jest dobra, ale alarm 12 powrócił nawet po odłączeniu przewodów, podejrzana jest sekcja mocy modułu SPM-11.

P5: Czy A06B-6078-H211 można naprawić, czy trzeba go wymienić w całości?

Jest w pełni naprawialny. Moduł składa się z dwóch głównych płyt: płyty sterującej/interfejsu i płyty mocy. Specjalistyczne firmy zajmujące się naprawą napędów CNC testują i naprawiają obie płyty, zajmując się uszkodzonymi tranzystorami mocy, degradacją kondensatorów i awariami płyty interfejsu. Naprawa zazwyczaj obejmuje kompleksowe testy na stanowisku testowym Fanuc z rzeczywistym silnikiem wrzeciona w celu weryfikacji wydajności przed zwrotem. Dostępne są również programy wymiany — gdzie sprawna, odnowiona jednostka jest dostarczana w zamian za wadliwy rdzeń — co skraca czas przestoju w porównaniu do oczekiwania na naprawę komponentową oryginalnej jednostki.
