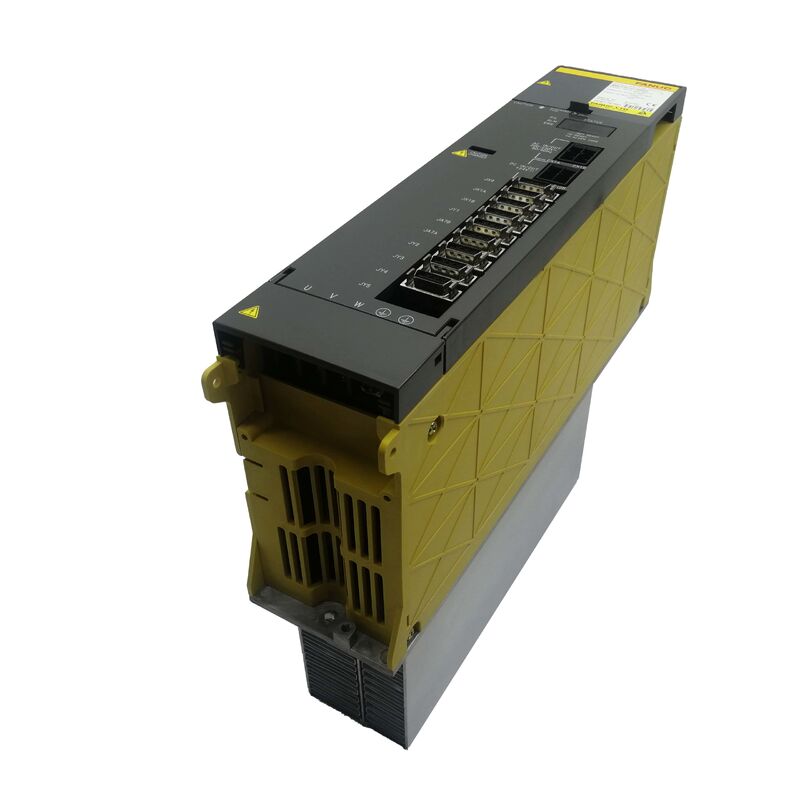

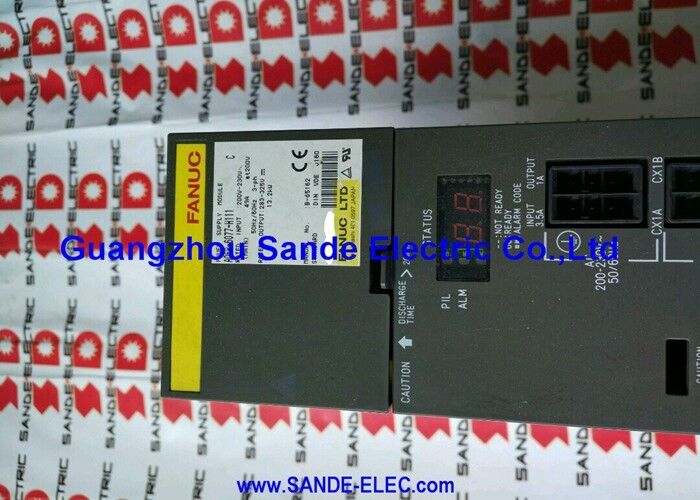

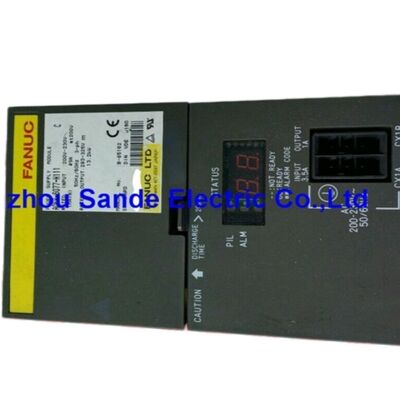

Moduł wzmacniacza spindla Fanuc A06B-6102-H211

Fanuc A06B-6102-H211 | Moduł wzmacniacza wrzeciona Alpha — SPM-11, 283–325V / 17,5kW, wyjście 48A, interfejs typu 1, konturowanie Cs, sztywne gwintowanie

Przegląd

Fanuc A06B-6102-H211 to moduł wzmacniacza wrzeciona SPM-11 z serii wzmacniaczy wrzeciona Alpha Fanuc A06B-6102 — napęd wrzeciona o mocy 11 kW, z wyjściem 48A z wejścia magistrali DC o mocy 17,5 kW.

Oznaczenie SPM-11 identyfikuje moduł wrzeciona średniej klasy, odpowiedni do centrów obróbczych i tokarek z zapotrzebowaniem na moc wrzeciona w zakresie ciągłym 7,5–11 kW, co jest typową specyfikacją dla pionowych centrów obróbczych klasy narzędzi 40–50-taper i tokarek z uchwytem o pojemności 15–30 cm.

Seria A06B-6102 reprezentuje generację wzmacniaczy wrzeciona Alpha firmy Fanuc z interfejsem typu 1 — architekturę sterowania wrzecionem HRV (High Response Vector), która umożliwiła zaawansowane funkcje wrzeciona niedostępne w wcześniejszych generacjach napędów wrzeciona.

Interfejs typu 1 zawiera specjalnie wysokorozdzielczy obwód wewnętrzny, który pozwala sterowaniu CNC wykorzystywać wrzeciono jako sterowaną oś pozycjonowania do sterowania konturowego Cs, sztywnego gwintowania i synchronizacji wrzeciona bez potrzeby stosowania oddzielnego zewnętrznego czujnika pozycji.

Wbudowany enkoder impulsowy silnika wrzeciona zapewnia sprzężenie zwrotne pozycji poprzez złącza JY2 i JY4, a wysokorozdzielcze przetwarzanie wewnętrzne napędu przekształca to sprzężenie zwrotne w dokładność pozycjonowania wymaganą do pracy wrzeciona w trybie serwo.

Przy znamionowym prądzie wyjściowym 48A, SPM-11 posiada znaczący zapas prądu dla przejściowych stanów przyspieszenia silnika wrzeciona. Wrzeciona maszyn przyspieszają od zera do prędkości skrawania w ciągu jednej do kilku sekund — prąd szczytowy podczas tego przyspieszenia może osiągnąć dwu- lub trzykrotność wartości znamionowej ciągłej.

Znamionowe wejście 17,5 kW, w połączeniu ze zdolnością Alpha PSM do dostarczania mocy szczytowej z banku kondensatorów magistrali DC, zapewnia energię potrzebną do tych zdarzeń przyspieszenia bez powodowania błędów niedonapięcia magistrali.

Kluczowe Specyfikacje

Interfejs typu 1 — wrzeciono jako oś serwo

Oznaczenie typu 1 w serii A06B-6102 oznacza, że moduł zawiera wysokorozdzielczy obwód wewnętrzny, który przekształca wrzeciono z prostego napędu sterowanego prędkością w oś sterowaną pozycją, zdolną do pracy w trybie serwo.

Ta zdolność architektoniczna stanowi podstawę kilku funkcji obróbki, od których zależą nowoczesne centra obróbcze.

Sterowanie konturowe Cs wykorzystuje wrzeciono jako oś C w operacjach toczenia, obracając obrabiany przedmiot w precyzyjnie zadanej pozycji kątowej, podczas gdy narzędzie frezujące lub wiercące porusza się w osiach X i Y — umożliwia to tworzenie konturowych cech na centrum tokarskim, które w przeciwnym razie wymagałyby oddzielnej operacji obróbki na VMC.

Sztywne gwintowanie synchronizuje pozycję kątową wrzeciona z liniowym przesuwem osi Z narzędzia do gwintowania na każdym skoku gwintu, eliminując pływający uchwyt, który był wymagany w systemach przed sztywnym gwintowaniem, i umożliwiając wyższe prędkości gwintowania z lepszą jakością gwintu.

Synchronizacja wrzeciona koordynuje dwa wrzeciona na tokarkach z dwoma wrzecionami lub centrach tokarskich z wrzecionem pomocniczym, dopasowując ich prędkości, aby umożliwić transfer obrabianego przedmiotu z wrzeciona głównego na pomocnicze bez mechanicznego podparcia.

Wszystkie te funkcje wymagają wysokorozdzielczego przetwarzania pozycji interfejsu typu 1 — napędy wrzeciona o niższej rozdzielczości lub z interfejsem analogowym nie mogą ich zaimplementować, niezależnie od rozmiaru silnika.

SPM-11 w gamie wrzecion Alpha

Seria A06B-6102 obejmuje moduły wrzeciona od SPM-2.2 (H202, dla małych silników wrzeciona) aż po większe modele SPM dla centrów obróbczych o dużej mocy. SPM-11 znajduje się w średnim zakresie — powyżej SPM-5.5 (H206, dla małych maszyn lub zastosowań z wrzecionem pomocniczym) i poniżej SPM-15 i SPM-22 używanych w większych napędach wrzeciona głównego.

Takie pozycjonowanie dopasowuje SPM-11 do szerokiego segmentu środkowego centrów obróbczych CNC: VMC z taperem 40 o mocy wrzeciona w zakresie 7,5–11 kW, centra tokarskie z uchwytami o rozmiarze do 250 mm i poziome centra obróbcze w mniejszych klasach palet.

Wymiana uszkodzonego SPM-11 w maszynie produkcyjnej jest prosta pod względem fizycznej wymiany — moduł zajmuje standardowe miejsce na szynie wzmacniaczy Alpha, łącząc się z magistralą DC i interfejsem wrzeciona sterowania CNC.

Parametry silnika wrzeciona zapisane w sterowaniu CNC muszą odpowiadać zainstalowanemu modelowi silnika, a historia alarmów sterowania CNC zawiera kod błędu, który identyfikuje, czy awaria dotyczyła napędu wrzeciona, silnika wrzeciona, czy też enkodera pozycji silnika.

FAQ

P1: Jakie alarmy wrzeciona na A06B-6102-H211 wskazują na usterkę modułu w porównaniu do usterki silnika?

Kody alarmów czerwonej diody LED modułu (AL-03 do AL-12) wskazują na usterki w sprzęcie napędu — bezpiecznik obwodu DC, bezpiecznik wejściowy, przegrzanie półprzewodnika mocy, przepięcie lub przetężenie na magistrali DC. AL-01 (przegrzanie silnika) i AL-02 (nadmierne odchylenie prędkości) zazwyczaj wskazują na silnik lub system sprzężenia zwrotnego, a nie na sam napęd.

Gdy pojawią się AL-08 do AL-12, podejrzewany jest sprzęt napędu.

Zawsze sprawdzaj izolację uzwojeń silnika do kilkuset megaomów przed wymianą modułu — awaria izolacji silnika powodująca prąd zwarciowy do stopnia wyjściowego napędu jest najczęstszą przyczyną przetężenia na obwodzie DC (AL-12) i wyłączenia napędu.

P2: Co oznacza sufiks #H520 w wariancie CE A06B-6102-H211#H520?

Sufiks #H520 oznacza wariant modułu SPM-11 z oznaczeniem CE, wyprodukowany na rynek europejski i zgodny z dyrektywami bezpieczeństwa elektrycznego CE. Specyfikacje elektryczne — napięcie wejściowe, prąd wyjściowy i funkcje sterowania wrzecionem — są identyczne jak w podstawowym A06B-6102-H211.

Oznaczenie CE wskazuje, że moduł został przetestowany i udokumentowany pod kątem zgodności z odpowiednimi dyrektywami UE dotyczącymi sprzętu niskonapięciowego i kompatybilności elektromagnetycznej. W przypadku maszyn pracujących w UE, wariant CE jest wymaganym numerem części; dla innych rynków, podstawowy H211 i #H520 są funkcjonalnie wymienne.

P3: Czy SPM-11 obsługuje jednocześnie konturowanie Cs i sztywne gwintowanie?

Nie. Sterowanie konturowe Cs, sztywne gwintowanie, synchronizacja wrzeciona i orientacja to wzajemnie wykluczające się tryby pracy — sterowanie CNC komenderuje jeden tryb na raz, a przełączenie między nimi wymaga najpierw anulowania aktywnego trybu.

Kody alarmów ER-11 do ER-22 w napędzie wrzeciona specjalnie sygnalizują próby komenderowania drugiego trybu, gdy inny jest aktywny.

Jest to ograniczenie sterowania programowego, a nie ograniczenie sprzętu modułu — sprzęt SPM-11 obsługuje wszystkie tryby, ale tylko jeden może być aktywny w danym momencie w sekwencji programu obróbki.

P4: Czy A06B-6102-H211 może być używany z dowolnym silnikiem wrzeciona Alpha, czy też silnik musi pasować do znamionowej mocy napędu?

Napęd SPM-11 o prądzie wyjściowym 48A jest przeznaczony do silników wrzeciona serii Alpha o mocy ciągłej w klasie 7,5–11 kW. Użycie znacznie większego silnika wrzeciona — takiego, który wymaga stałego prądu powyżej 48A pod obciążeniem skrawania — spowoduje zadziałanie zabezpieczenia nadprądowego i wygenerowanie alarmów wrzeciona podczas operacji skrawania.

Znamionowy prąd silnika (z jego tabliczki znamionowej lub specyfikacji silnika wrzeciona Fanuc) musi mieścić się w znamionowym wyjściu wzmacniacza dla niezawodnego działania przy pełnym obciążeniu.

SPM-11 może bez problemu napędzać mniejsze silniki wrzeciona (o mniejszym zapotrzebowaniu na prąd ciągły), chociaż nie jest to typowe zastosowanie.

P5: Jaki rozmiar PSM jest potrzebny do obsługi A06B-6102-H211 w pełnej konfiguracji maszyny?

Zapotrzebowanie wejściowe SPM-11 o mocy 17,5 kW musi być uwzględnione w całkowitej pojemności PSM wraz ze wszystkimi modułami SVM w stosie wzmacniaczy osi maszyny.

Typowy VMC z trzema modułami SVM osi (łącznie 2–6 kW) plus SPM-11 wymaga PSM o mocy szczytowej około 20–25 kW do obsługi jednoczesnego przyspieszenia osi i wrzeciona.

Procedura doboru PSM firmy Fanuc sumuje szczytowe zapotrzebowanie wszystkich modułów, aby określić minimalną wymaganą pojemność PSM — niedowymiarowanie PSM spowoduje alarmy niedonapięcia magistrali DC, szczególnie podczas najbardziej wymagających sekwencji jednoczesnego ruchu.
