Fanuc A06B-6079-H202 | Moduł serwo-wzmacniacza Alpha — SVM2-12/20, dwuosiowy, 283–325V, 3,0A (L) / 5,9A (M), interfejs PWM typu A/B

Przegląd

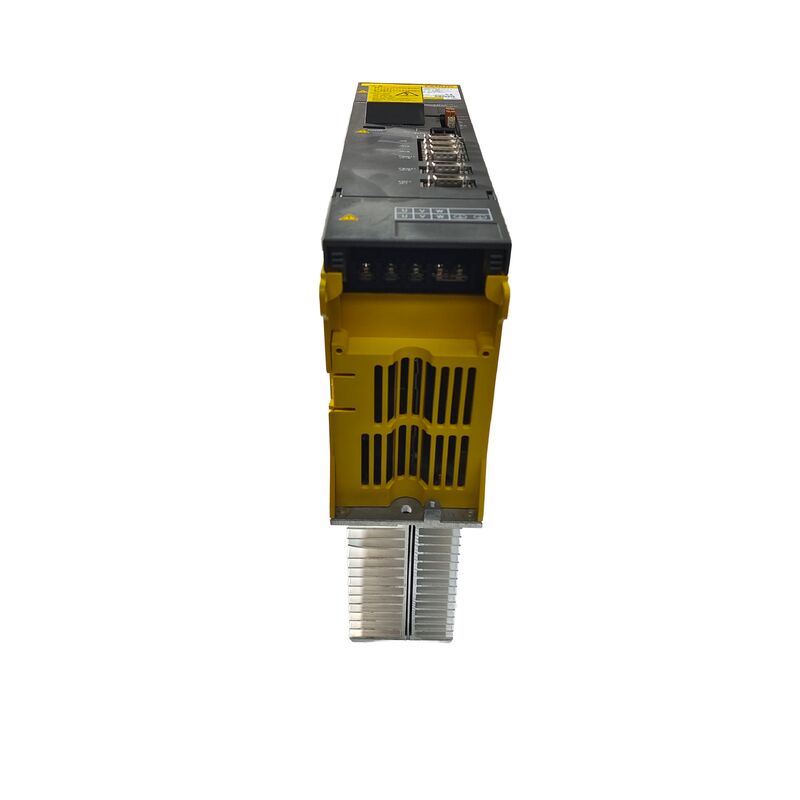

Moduł Fanuc A06B-6079-H202 to asymetryczny, dwuosiowy moduł serwo-wzmacniacza Alpha, oznaczony jako SVM2-12/20, dostarczający różne prądy wyjściowe ciągłe na swoich dwóch kanałach: 3,0A na osi L i 5,9A na osi M.

Ta asymetryczna konfiguracja jest cechą wyróżniającą H202 w rodzinie dwuosiowych SVM2 — w przeciwieństwie do H201 (SVM2-12/12, równe 3,0A na obu kanałach) i H203 (SVM2-20/20, równe 5,9A na obu kanałach), H202 jest specjalnie zaprojektowany do konfiguracji maszyn, w których dwie osie faktycznie wymagają różnych mocy prądowych silnika.

W praktyce oznacza to, że jedna oś maszyny wykorzystuje mały silnik Alpha z klasy α1/α2 (pobierający 3,0A lub mniej prądu ciągłego), podczas gdy druga oś wykorzystuje silnik średniej klasy z klasy αM2.5/α3/αC6 (pobierający do 5,9A prądu ciągłego).

Jest to częste w centrach obróbczych, gdzie oś stołu (X lub Y) wykorzystuje lżejszy silnik niż oś kolumny lub siodła (Z) ze względu na różną masę i obciążenia tarcia. Umieszczenie obu w jednym module SVM2 zamiast dwóch oddzielnych jednostek SVM1 oszczędza miejsce w szafie sterowniczej i zmniejsza liczbę punktów połączeń magistrali DC.

Szerokość modułu 60 mm jest identyczna jak w symetrycznych wariantach SVM2, ponieważ asymetria jest obsługiwana w tym samym formacie fizycznym poprzez zastosowanie różnych rozmiarów modułów IPM dla kanałów L i M.

Mniejszy moduł IPM klasy 20A na kanale L i większy moduł IPM klasy 50A na kanale M zajmują tę samą ramę modułu 60 mm — wybór IPM firmy Fanuc optymalizuje wydajność modułu, dopasowując moc tranzystorów do rzeczywistego zapotrzebowania kanału, zamiast nadmiernego specyfikowania wszystkich kanałów.

Kluczowe specyfikacje

Dwuosiowy asymetryczny — gdy dwie osie mają różne silniki

Wartość SVM2-12/20 jest najbardziej widoczna w maszynach, w których dopasowanie obu osi do tej samej klasy silnika oznaczałoby albo nadmierne specyfikowanie jednej osi (marnowanie zapasu prądu), albo niedostateczne specyfikowanie drugiej (ryzyko alarmów nadprądowych).

Konkretny przykład: napęd stołu osi X wykorzystujący silnik α1/3000, który pobiera maksymalnie 3,0A, oraz napęd siodła osi Y wykorzystujący silnik α3/2000, który pobiera do 5,9A przy pełnym obciążeniu skrawaniem.

SVM2-12/20 poprawnie obsługuje obie osie — kanał L 3,0A dla lżejszej osi X, kanał M 5,9A dla cięższej osi Y — z jednego modułu 60 mm, zamiast wymagać dwóch oddzielnych modułów SVM1 o różnych rozmiarach.

Ta logika zastosowania rozciąga się na maszyny EDM, systemy pick-and-place i pozycjonery bramowe, gdzie jedna oś jest lekko obciążona (ruch względny, niskie tarcie), podczas gdy druga przenosi większą bezwładność lub napotyka większy opór.

Konstruktor maszyny wybiera SVM2-12/20 jako świadomy wybór wydajności — jeden moduł, dwie osie, odpowiednio dopasowane do każdej.

Elastyczność interfejsu typu A/B

Podobnie jak większość modułów Alpha klasy 60 mm, SVM2-12/20 obsługuje konfiguracje interfejsu PWM typu A i typu B.

Ta podwójna kompatybilność pozwala na użycie tego samego numeru części modułu w szerszym zakresie generacji sterowników CNC niż warianty specyficzne dla danego typu.

Konfiguracja interfejsu jest ustawiana przez typ sterownika CNC maszyny, weryfikowana podczas instalacji na podstawie dokumentacji konstruktora maszyny lub rewizji karty interfejsu serwo sterownika CNC.

Płyta okablowania (A16B-2202-0751) zawiera sprzęt do konfiguracji interfejsu.

Karta sterująca (A20B-2001-093x) przetwarza polecenia PWM dla obu kanałów jednocześnie. Żadna z płyt nie jest sprzedawana oddzielnie; naprawy są wykonywane na poziomie kompletnego modułu przez specjalistów posiadających odpowiedni sprzęt testowy Fanuc.

FAQ

P1: Czy kanały L i M modułu SVM2-12/20 mogą być niezależnie przypisane do różnych osi maszyny?

Tak. Oznaczenia kanałów L i M odpowiadają przypisaniom kanałów osi w sterowniku CNC, a nie konkretnym fizycznym osiom maszyny. Konstruktor maszyny przypisuje etykiety osi maszyny (X, Y, Z, A, B, C) do kanałów L i M za pomocą ustawień parametrów w sterowniku CNC.

Kanał L 3,0A jest przypisywany do tej osi maszyny, która wykorzystuje mniejszy silnik, a kanał M 5,9A do osi wykorzystującej większy silnik. To przypisanie jest konfiguracją na poziomie parametrów, a nie ograniczeniem sprzętowym.

P2: Co się stanie, jeśli silnik o zapotrzebowaniu 5,9A zostanie przypadkowo podłączony do kanału L 3,0A?

Przy pełnym obciążeniu obróbczym, moduł IPM kanału L zostanie przeciążony poza jego zakres prądu ciągłego, co spowoduje zadziałanie wewnętrznego zabezpieczenia nadprądowego IPM i wygenerowanie alarmu 8 (przeciążenie kanału L lub alarm IPM) na diodzie LED modułu.

Alarm chroni moduł przed uszkodzeniem, ale oś nie będzie w stanie pracować przy pełnym obciążeniu.

Prawidłowym rozwiązaniem jest zamiana połączeń silnika, tak aby silnik o zapotrzebowaniu 5,9A był podłączony do kanału M. Jest to błąd konfiguracji okablowania, a nie usterka modułu, i nie wymaga wymiany modułu.

P3: Czym SVM2-12/20 (H202) różni się od SVM2-12/12 (H201) i SVM2-20/20 (H203)?

H201 (SVM2-12/12) zapewnia 3,0A na obu kanałach L i M — dla maszyn, w których obie osie wykorzystują małe silniki α1/α2. H202 (SVM2-12/20) zapewnia 3,0A na kanale L i 5,9A na kanale M — dla maszyn z mieszanymi klasami silników.

H203 (SVM2-20/20) zapewnia 5,9A na obu kanałach L i M — dla maszyn, w których obie osie wykorzystują silniki średniej klasy αM2.5/α3. Wybierz H202, gdy jedna oś należy do klasy α1/α2, a druga do klasy αM2.5/α3/αC6.

P4: Jakie jest zapotrzebowanie na moc magistrali DC modułu SVM2-12/20 i jak wpływa to na wybór PSM?

Łączne pobór mocy modułu SVM2-12/20 z magistrali DC odzwierciedla sumę zapotrzebowania obu kanałów — około 0,75 kW dla kanału L przy 3,0A plus około 2,5 kW dla kanału M przy 5,9A, co daje łącznie około 3,25 kW przy jednoczesnym pełnym obciążeniu.

Jest to mniej niż 2,5 kW modułu SVM2-20/20, ponieważ mniejsze obciążenie kanału L zmniejsza całkowitą moc. Wybór PSM dla maszyny musi uwzględniać wkład tego modułu wraz z szczytowymi zapotrzebowaniami wszystkich innych modułów, aby określić odpowiednią moc PSM.

P5: Jakie są najczęstsze tryby awarii specyficzne dla asymetrycznej konfiguracji IPM?

Ponieważ kanały L i M wykorzystują różne rozmiary urządzeń IPM, awaria jednego kanału jest specyficzna dla tego IPM i nie uszkadza IPM drugiego kanału.

Mniejszy IPM kanału L jest bardziej podatny na uszkodzenia spowodowane awariami izolacji kabli silnika osi L, ponieważ ma mniejszy zapas prądu powyżej wartości znamionowej.

Większy IPM kanału M może lepiej wytrzymać krótkotrwałe prądy zwarciowe, zanim zadziała zabezpieczenie.

Niezależnie od tego, który kanał ulegnie awarii, obowiązuje standardowa sekwencja diagnostyczna: odłączyć kable zasilające podejrzanego silnika, przetestować rezystancję izolacji silnika względem ziemi ochronnej i sprawdzić, czy alarm ustąpi przed uznaniem modułu za uszkodzony.
