Fanuc A06B-6079-H203 | Moduł serwo Alpha — SVM2-20/20, 5,9A dwuosiowy, 283–325V / 2,5kW, IP20, automatyka CNC i przemysłowa

Przegląd

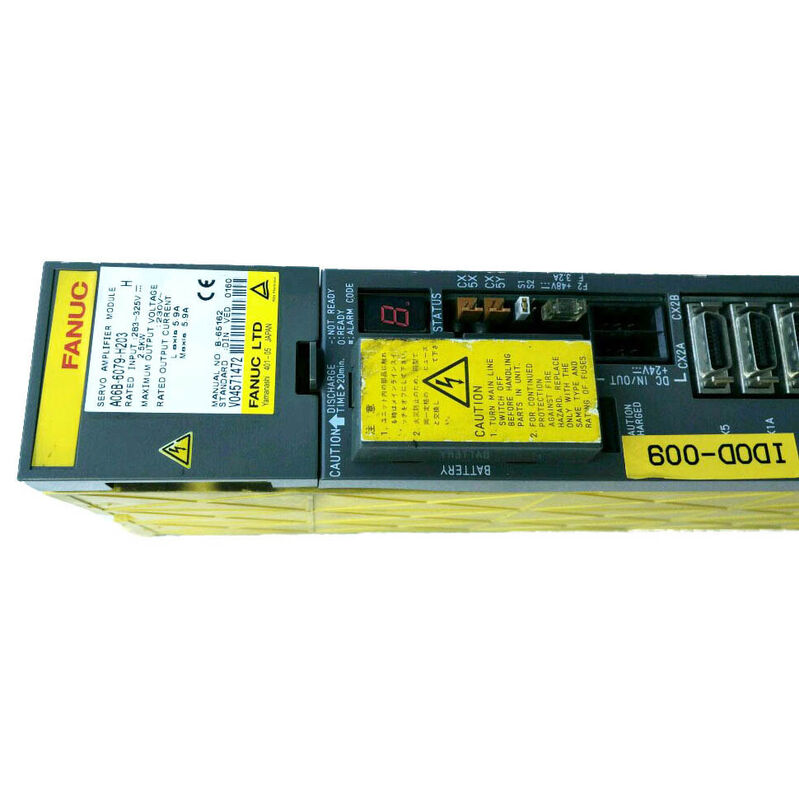

Moduł Fanuc A06B-6079-H203 zapewnia dwa niezależne kanały sterowania osiami serwo serii Alpha w jednym module o szerokości 60 mm, każdy kanał o ciągłym prądzie wyjściowym 5,9A z współdzielonego wejścia magistrali DC o mocy 2,5kW. Jako SVM2-20/20, stanowi znaczący krok naprzód pod względem prądu na oś w porównaniu do mniejszego SVM2-12/12 — prawie podwaja prąd kanału przy tej samej szerokości fizycznej — bez potrzeby stosowania szerszego modułu 90 mm, który jest wymagany przez warianty SVM2 o wyższym prądzie.

Ta wydajność prądu na szerokość sprawia, że SVM2-20/20 jest dobrze dopasowanym modułem do klasy silników αM2.5 do αC6, która sama w sobie reprezentuje zakres średniej wielkości silników serwo Alpha używanych w szerokiej średniej półce obrabiarek CNC Fanuc produkowanych w okresie produkcji serii Alpha.

Niezawodność w środowiskach produkcyjnych zapewnia technologia IPM (Intelligent Power Module) w module H203.

Dwa urządzenia IPM klasy 50A — jedno dla osi L, jedno dla osi M — integrują kompletny trójfazowy mostek IGBT, sterowniki bramki oraz zabezpieczenie nadprądowe/nadtemperaturowe w jednym szczelnym komponencie.

Ta integracja eliminuje połączenia lutowane i drutowe między oddzielnymi tranzystorami dyskretnymi, rezystorami bramki i obwodami pomiarowymi, które były częstymi punktami awarii w starszych konstrukcjach napędów serwo opartych na komponentach dyskretnych.

Wewnętrzne zabezpieczenie IPM reaguje na warunki awarii w mikrosekundach — szybciej niż mogłyby zareagować zewnętrzne obwody zabezpieczające — ograniczając uszkodzenia spowodowane awariami kabli silnika lub uzwojeń silnika, zanim rozprzestrzenią się na inne komponenty modułu.

Stopień ochrony IP20 odzwierciedla środowisko instalacji modułu: zamkniętą szafę elektryczną z kontrolowaną temperaturą otoczenia, wolną od bezpośredniego kontaktu z chłodziwem lub płynem do obróbki skrawaniem.

System modułów Alpha nie jest przeznaczony do pracy w środowiskach z rozpryskami lub myciem — moduły PSM, SVM i SPM mają stopień ochrony IP20, polegając na szafie sterowniczej maszyny w celu izolacji środowiskowej.

Kluczowe specyfikacje

Sterowanie sinusoidalne PWM — Jakość regulacji prądu

Sterowanie sinusoidalne PWM wzmacniacza serwo serii Alpha generuje prądy fazowe silnika, które ściśle przybliżają czystą falę sinusoidalną przy częstotliwości roboczej silnika.

Ten sinusoidalny prąd minimalizuje tętnienia momentu obrotowego — fluktuacje momentu obrotowego na wale silnika, które występują, gdy prąd fazowy odbiega od idealnego sinusoidalnego kształtu.

Tętnienia momentu obrotowego na poziomie osi przekładają się na tętnienia prędkości, a tętnienia prędkości przy prędkościach obróbki powodują zmienność wykończenia powierzchni na obrabianym przedmiocie.

W zastosowaniach precyzyjnej obróbki — frezowanie precyzyjne, operacje szlifowania i konturowanie z dużą prędkością — redukcja tętnień momentu obrotowego i prędkości, którą zapewnia sinusoidalne PWM, bezpośrednio poprawia jakość wykończenia powierzchni w porównaniu do starszych architektur napędów z komutacją trapezoidalną.

Karta sterująca SVM2-20/20 (A20B-2001-0931) implementuje ten algorytm regulacji prądu dla obu kanałów L i M jednocześnie, utrzymując sinusoidalną jakość wyjściową na obu osiach, nawet podczas jednoczesnych ruchów konturowych obu osi, gdy oba kanały są aktywne.

Integracja z CNC — Architektura pętli pozycji

A06B-6079-H203 działa w ramach zamkniętej pętli serwo Fanuc: kontroler pozycji CNC oblicza wymaganą prędkość silnika dla każdej osi w każdym okresie cyklu serwo, przesyła ją jako polecenie PWM do H203 i odbiera sprzężenie zwrotne pozycji silnika z enkodera za pośrednictwem pętli pozycji CNC.

H203 zamyka pętle prędkości i prądu wewnętrznie, z częstotliwościami wyższymi niż częstotliwość aktualizacji pętli pozycji CNC, generując gładkie przebiegi prądowe, które przekształcają polecenia pozycji CNC w precyzyjny ruch mechaniczny.

Ta hierarchiczna struktura pętli — pętla pozycji w CNC, pętle prędkości i prądu w module SVM — jest podstawowym powodem, dla którego dokładność pozycjonowania osi jest w dużej mierze określana przez parametry sterowania serwo CNC, a nie przez sam moduł wzmacniacza serwo.

Wymiana uszkodzonego H203 na poprawnie skonfigurowany zamiennik przywraca osi poprzednią wydajność pozycjonowania bez konieczności wprowadzania zmian w parametrach serwo CNC, pod warunkiem, że moduł zamienny jest skonfigurowany dla tego samego typu interfejsu i konfiguracji enkodera absolutnego co oryginał.

Często zadawane pytania

P1: SVM2-20/20 i SVM2-12/20 (A06B-6079-H202) mają podobne oznaczenia — jaka jest różnica?

SVM2-12/20 zapewnia 3,0A na osi L i 5,9A na osi M — asymetryczny moduł dwuosiowy używany, gdy dwie osie maszyny mają różne wymagania dotyczące prądu silnika.

SVM2-20/20 zapewnia 5,9A na obu osiach L i M, dla maszyn, w których obie osie używają średniej wielkości silników Alpha o równej mocy. Wybierz H203 (SVM2-20/20), gdy obie osie X i Y (lub X i Z) używają tych samych silników klasy αM2.5 lub α3. Wybierz H202 (SVM2-12/20), gdy jedna oś jest lżejsza (klasa α1 lub α2), a druga wymaga wyższego prądu 5,9A.

P2: Czy A06B-6079-H203 może być używany w maszynie ze sterowaniem FANUC serii i (Seria 16i, 18i, 21i)?

Seria A06B-6079 wykorzystuje oryginalny interfejs PWM typu A/B, który różni się od światłowodowego interfejsu FSSB używanego przez późniejsze serie A06B-6096 i A06B-6114 (Alpha-i). Wczesne sterowania serii 16i/18i/21i mogły być skonfigurowane z kompatybilnością interfejsu PWM typu B w połączeniu z napędami Alpha pierwszej generacji, w takim przypadku H203 jest użyteczny.

Późniejsze sterowania serii i skonfigurowane wyłącznie dla FSSB wymagają modułu SVM2-20/20 (A06B-6096-H203) zgodnego z FSSB.

Przed zamówieniem zamiennika należy zweryfikować oryginalny typ interfejsu maszyny w dokumentacji producenta maszyny.

P3: Co oznacza stopień ochrony IP20 i co to oznacza dla instalacji?

IP20 zapewnia ochronę przed ciałami stałymi większymi niż 12,5 mm (palce), ale brak ochrony przed cieczami. H203 musi być zainstalowany w szczelnej szafie sterowniczej, która chroni go przed rozpryskami chłodziwa, pyłem wiórowym i kondensacją.

Bezpośrednie narażenie na płyn do obróbki skrawaniem lub wilgotność otoczenia powyżej znamionowego zakresu spowoduje uszkodzenie urządzeń IPM, płytek drukowanych i styków złączy.

Własny stopień ochrony IP szafy — zazwyczaj IP54 lub IP65 w szafach obrabiarek CNC — zapewnia ochronę środowiskową, której sam H203 nie posiada.

P4: Jak działa podtrzymanie bateryjne enkodera absolutnego w A06B-6079-H203?

Złącze CX5 na płycie okablowania podłącza baterię litową, która utrzymuje absolutną pozycję zapisaną w enkoderze impulsowym silnika serwo Alpha podczas wyłączenia zasilania maszyny. Bez działającej baterii pozycja absolutna jest tracona przy każdym cyklu zasilania, a oś musi wykonać powrót do punktu odniesienia przed wznowieniem obróbki.

Wymiana baterii zgodnie z harmonogramem zgodnym z zalecanym czasem życia baterii Fanuc (zazwyczaj dwa do trzech lat ciągłego użytkowania produkcyjnego) zapobiega utracie danych.

CNC wyświetla alarm BAT, gdy napięcie baterii spadnie poniżej progu monitorowania — wymień baterię, zanim całkowicie się rozładuje, aby uniknąć utraty danych pozycji.

P5: Jakie jest praktyczne podejście do naprawy, gdy A06B-6079-H203 generuje alarm 8 lub 9?

Alarm 8 (przeciążenie prądowe osi L) lub 9 (przeciążenie prądowe osi M) najczęściej wynika z przebicia izolacji uzwojeń silnika, a nie z uszkodzenia modułu. Rozpocznij diagnostykę od wyłączenia zasilania, odłączenia kabli silnika alarmującej osi od zacisków U/V/W modułu i przetestowania izolacji uzwojenia silnika do masy za pomocą testera izolacji wysokiego napięcia (500V DC).

Dopuszczalna izolacja wynosi kilkaset megaomów lub więcej. Jeśli izolacja jest niska, silnik wymaga przezwojenia lub wymiany.

Jeśli izolacja jest prawidłowa, usterka znajduje się w stopniu wyjściowym modułu — uszkodzeniu uległ IPM dla danego kanału, a moduł wymaga wymiany lub specjalistycznej naprawy. Ta sekwencja pozwala uniknąć powszechnego błędu wymiany sprawnego modułu, gdy pierwotną przyczyną jest uszkodzony silnik.
