Fanuc A06B-6079-H208 | Moduł wzmacniacza serwo Alpha — SVM2-80/80, dwuosiowy, 283–325V / 9,5kW, 18,7A na oś, interfejs PWM typu A/B

Przegląd

Moduł Fanuc A06B-6079-H208 to dwuosiowy moduł wzmacniacza serwo serii Alpha, oznaczony jako SVM2-80/80, dostarczający 18,7A znamionowego ciągłego prądu wyjściowego na każdym ze swoich kanałów osi L i M z wejścia magistrali DC o mocy 9,5kW.

Jest to dwuosiowa konfiguracja o najwyższym prądzie w serii SVM2 A06B-6079 — znacznie powyżej 12,5A na oś w SVM2-40/40 (H206), i zaprojektowana specjalnie dla silników α22/2000 i większych silników Alpha, używanych na cięższych osiach obrabiarek CNC, gdzie ciągły wysoki prąd jest rzeczywistym wymogiem obróbki.

Przy 18,7A na oś, SVM2-80/80 zbliża się do poziomu wyjściowego modułu jednoosiowego SVM1-80 (18,7A), ale dostarcza go do dwóch niezależnych osi z jednego modułu o szerokości 90 mm.

Ta równoważność prądu na oś w węższej łącznej powierzchni (90 mm vs 2 × 60 mm = 120 mm dla dwóch modułów SVM1-80) jest główną praktyczną zaletą formatu SVM2-80/80 — dwie ciężkie osie w jednej pozycji modułu, pobierające moc z współdzielonej magistrali DC przez jeden punkt połączenia magistrali.

Moc znamionowa wejścia magistrali DC 9,5kW odzwierciedla znaczące łączone zapotrzebowanie na moc dwóch osi klasy α22 przy jednoczesnym pełnym obciążeniu.

W maszynie z dwoma kanałami SVM2-80/80 plus wzmacniaczem wrzeciona, całkowite zapotrzebowanie na magistralę DC może przekroczyć 25kW — wymagając PSM-18,5 lub PSM-26 do utrzymania pełnej jednoczesnej pracy napędu.

Wybór PSM dla instalacji zawierających SVM2-80/80 musi być obliczony na podstawie rzeczywistych łącznych szczytowych obciążeń, a nie szacowany wyłącznie na podstawie tabliczek znamionowych silników.

Kluczowe specyfikacje

Wyjście dwuosiowe 18,7A — Wydajność ciężkich osi w module dwuosiowym

SVM2-80/80 zajmuje specyficzną niszę w rodzinie modułów Alpha: dwa jednoczesne napędy ciężkich osi. Silnik α22/2000, standardowy towarzysz tego modułu, generuje 22N·m momentu obrotowego przy znamionowej prędkości 2000 obr./min — znacznie więcej niż mniejsze silniki α6 lub α12, typowe dla lżejszych osi maszyn.

Osi napędzające duże masy wózków, systemy śrub kulowych ze znacznym tarciem lub operacje obróbki z wysokimi siłami skrawania wymagają tego poziomu ciągłego momentu obrotowego, a znamionowy prąd silnika bezpośrednio odzwierciedla to zapotrzebowanie w specyfikacji wyjściowej 18,7A na oś.

Dwie osie α22 w średniej wielkości centrum tokarskim CNC lub centrum obróbczym poziomym — X i Z w tokarce, X i Y w HMC — stanowią typową konfigurację SVM2-80/80. Obie osie poruszają się jednocześnie podczas konturowania, obie przyspieszają razem na początku ruchów szybkiego posuwu i obie pobierają moc ze współdzielonego połączenia magistrali DC modułu.

Wejście modułu 9,5kW odzwierciedla łączny ciągły pobór mocy tych dwóch osi przy pełnym ciągłym obciążeniu skrawaniem, podczas gdy szczytowa zdolność prądowa modułów IPM obsługuje przejściowe przyspieszenia bez wyzwalania zabezpieczenia nadprądowego.

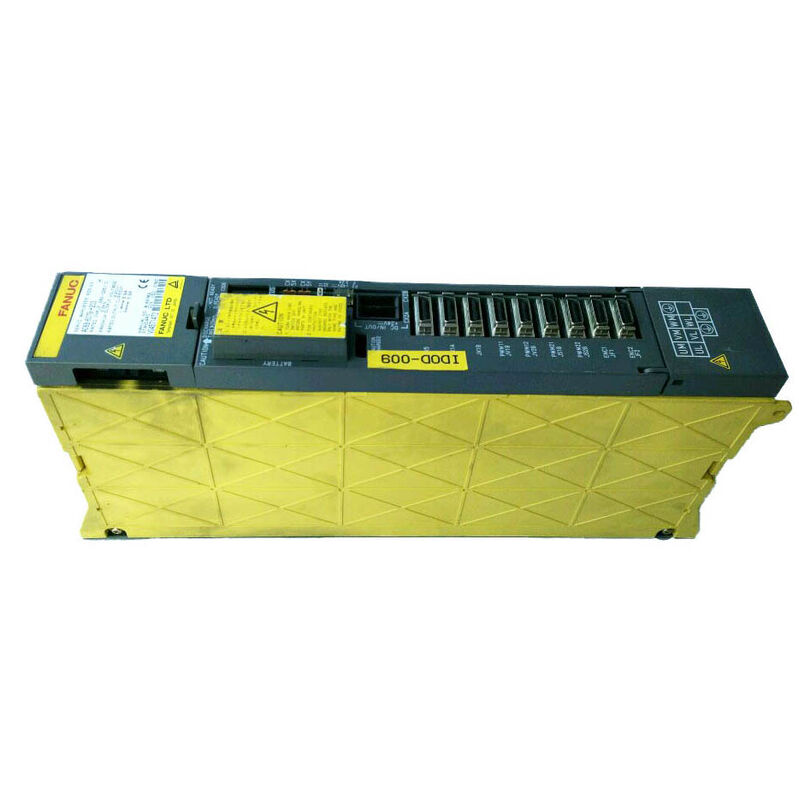

Format mechaniczny — szerokość 90 mm, moduły IPM pełnowymiarowe

Wymiary 380 × 90 × 307 mm modułu SVM2-80/80 odzwierciedlają wymagania fizyczne dwuosiowego wyjścia 18,7A: szerokość 90 mm mieści dwa moduły IPM w dużym formacie obok siebie, kartę sterującą, płytę okablowania i sprzęt do połączenia szyn zbiorczych.

Jest to znacznie większy moduł niż wąskie warianty SVM2 o szerokości 60 mm — dodana szerokość jest determinowana przez fizyczny rozmiar urządzeń IPM w tej klasie prądowej.

Moduły IPM w dużym formacie w H208 integrują tranzystory przełączające IGBT o znamionowej wartości szczytowych prądów wymaganych przez przyspieszenie silnika α22, wraz z elektroniką sterującą bramką oraz obwodami zabezpieczającymi przed nadprądem i przegrzaniem.

Przy 18,7A ciągłego prądu, generowanie ciepła wewnętrznego jest znaczne — zewnętrzny radiator modułu i wentylator wewnętrzny współpracują, aby utrzymać temperatury złącza IPM w bezpiecznych granicach pracy.

Awaria wentylatora chłodzącego w H208 prowadzi do szybkiego przeciążenia termicznego, które, jeśli nie zostanie naprawione, trwale uszkadza moduły IPM.

Kompatybilność ze sterowaniem CNC — systemy FANUC średniej generacji

A06B-6079-H208 jest udokumentowany jako kompatybilny ze sterownikami FANUC 16MC, 16MA, 18TA, 18MC, 21TB, 16TB, 18TB i 21MB — sterownikami CNC, które dominowały na rynku średniej klasy centrów obróbczych i tokarskich w okresie aktywnej produkcji serii Alpha.

Te sterowniki nadal obsługują maszyny produkcyjne w znaczącej liczbie na całym świecie, co czyni SVM2-80/80 stale poszukiwaną częścią zamienną do konserwacji, a nie historycznym reliktem.

Przykłady konkretnych maszyn, w których występuje SVM2-80/80, obejmują Dainichi F25M i Mori Seiki SL-250 — oba średniej wielkości tokarki CNC, które wykorzystują silniki klasy α22 na swoich głównych osiach obróbczych.

Połączenie tych typów maszyn z tym konkretnym modułem odzwierciedla generację projektową, w której moduły dwuosiowe w tej klasie prądowej były powszechnym rozwiązaniem dla średniej klasy konfiguracji tokarek i centrów obróbczych.

FAQ

P1: Jak SVM2-80/80 wypada w porównaniu z użyciem dwóch oddzielnych modułów SVM1-80 (A06B-6079-H105)?

Oba rozwiązania dostarczają 18,7A na oś, używając tej samej magistrali DC Alpha PSM. SVM2-80/80 zajmuje 90 mm szyny, w porównaniu do 2 × 60 mm = 120 mm dla dwóch jednostek SVM1-80. SVM2 wykorzystuje mniej punktów połączenia magistrali DC i wymaga jednego zestawu mniej kabli interfejsu CNC.

Para SVM1 zapewnia całkowitą izolację błędów — awaryjny SVM1-80 na jednej osi może zostać wymieniony, podczas gdy druga oś nadal działa.

SVM2-80/80 wyłącza obie osie, gdy którykolwiek kanał zgłosi alarm. Producenci maszyn zazwyczaj preferują SVM2 ze względu na kompaktową konstrukcję szafy; inżynierowie serwisu czasami preferują pary SVM1 ze względu na elastyczność konserwacji na krytycznych maszynach produkcyjnych.

P2: Jaki rozmiar PSM jest wymagany do obsługi A06B-6079-H208 w pełnym stosie napędów maszyny?

SVM2-80/80 pobiera 9,5kW z magistrali DC przy łącznym pełnym obciążeniu. Dodaj zapotrzebowanie PSM wszystkich innych modułów: typowa średniej wielkości tokarka z jednym SVM2-80/80 (9,5kW), jednym SVM1-20 dla osi C (1,25kW) i wrzecionem SPM-11 (17,5kW) daje łącznie 28,25kW szczytowego zapotrzebowania.

To przekracza standardowy PSM-18,5 i wymaga PSM-26.

Zawsze obliczaj na podstawie szczytowych jednoczesnych obciążeń modułów — PSM nie może być niedowymiarowany, w przeciwnym razie pojawią się alarmy niskiego napięcia w obwodzie DC (Alarm 5: LVDC) podczas najbardziej wymagających sekwencji jednoczesnego ruchu maszyny.

P3: Wentylator chłodzący jest wewnętrzny — jak monitorowany jest jego stan?

Kod alarmowy modułu 1 (FAL: alarm wentylatora) aktywuje się, gdy wentylator wewnętrzny zatrzyma się lub spadnie poniżej minimalnej prędkości. Na wyświetlaczu operatora CNC pojawia się to zazwyczaj jako alarm SV z kodem awarii wentylatora.

Jeśli maszyna generuje ten alarm, ale usuwa go po włączeniu zasilania i nie powtarza się natychmiast, wentylator może być okresowo zacinający się — zużyte łożysko jest zazwyczaj przyczyną.

Awarię wentylatora należy natychmiast usunąć, ponieważ moduły IPM w H208 przy 18,7A generują energię cieplną, która przekracza pasywną zdolność chłodzenia radiatora w ciągu kilku minut od awarii wentylatora pod obciążeniem.

P4: Wymiary H208 pokazują szerokość 90 mm — czy wpływa to na jego fizyczne położenie w szynie wzmacniaczy Alpha?

Szerokość 90 mm zajmuje ten sam typ szyny modułów Alpha co moduły SVM2 o szerokości 60 mm, ale wymaga 90 mm wolnej przestrzeni szyny (w porównaniu do 60 mm dla wąskich modułów). W szafach pierwotnie zaprojektowanych dla wąskich modułów SVM, dodanie SVM2-80/80 wymaga sprawdzenia, czy 90 mm szyny jest dostępne w zamierzonym miejscu montażu.

Głębokość modułu 307 mm jest również znacząca — wymagana jest głębokość panelu szafy co najmniej 307 mm za panelem przednim, plus przestrzeń na połączenie magistrali DC z tyłu.

P5: Jaki wzorzec alarmu odróżnia usterkę osi L od usterki osi M na A06B-6079-H208?

Kody wyświetlacza LED z 7-segmentowym wyświetlaczem podążają za wzorcem specyficznym dla kanału: Alarm 8 (HCL) wskazuje na przetężenie osi L; Alarm 9 (HCM) wskazuje na przetężenie osi M. Usterki specyficzne dla IPM są wskazywane jako 8. (IPML) dla osi L i 9. (IPMM) dla osi M.

Połączone usterki kanałów pojawiają się jako małe litery: b (przetężenie L+M), C (M+N), d (L+N), E (wszystkie trzy).

Te kody bezpośrednio identyfikują dotknięty kanał, pozwalając sekwencji diagnostycznej skupić się natychmiast na odpowiednim silniku, kablu i stopniu wyjściowym, zamiast testować oba kanały sekwencyjnie.

Numer alarmu osi CNC krzyżuje kod kanału H208 z konkretną osią maszyny (X, Z lub inną), która wygenerowała usterkę.
