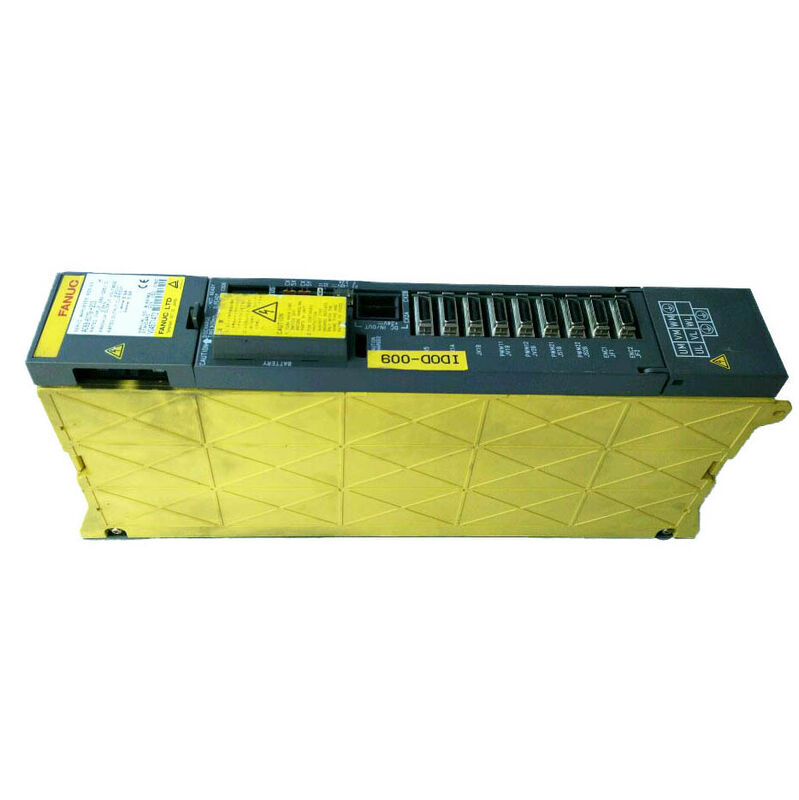

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: Gdy dwa osie są lekkie, a jedna nie

Myśl stojąca za nierównymi osiami

Trójosiowe centrum obróbcze to nie trzy identyczne problemy rozwiązane trzykrotnie. Obrotowa oś B indeksująca uchwyt słupkowy do następnej powierzchni wykonuje coś fundamentalnie innego niż osie X i Y śledzące kontur kieszeni. Oś Z opadająca pod wpływem grawitacji z pełną głowicą wrzeciona niesie ze sobą bezwładność, z którą lekka oś poprzeczna nigdy się nie spotyka. Oś indeksująca rewolweru w centrum tokarskim porusza się sporadycznie i krótko — jej obecny profil zapotrzebowania nie ma nic wspólnego z osią Z wykonującą ciężkie przejście zgrubne.

Konstruktorzy maszyn, którzy to rozumieli, nie określali tego samego prądu napędu dla każdej osi tylko dlatego, że dostępne były trzy wyjścia z jednego modułu. Każdy kanał był dopasowany do napędzanego silnika, a moduły trójosiowe były wybierane w taki sposób, aby kombinacja prądów pasowała do rzeczywistego rozkładu obciążenia maszyny. A06B-6079-H302 odzwierciedla dokładnie to myślenie.

Oznaczony jako SVM3-12/12/20, ten moduł z serii 6079 alpha firmy FANUC dostarcza 3.0A na osiach L i M — wystarczające dla silników alpha z lżejszego końca zakresu — jednocześnie podnosząc oś N do 5.9A w celu obsługi silnika o znacznie większym zapotrzebowaniu na moment obrotowy. Dwa kanały dopasowane do lżejszych prac; jeden dopasowany do cięższej osi. Nie jest to kompromis ani dziwny wariant — jest to właściwa reakcja inżynieryjna na specyficzny i powszechny profil obciążenia maszyny.

Sande Electric posiada w magazynie A06B-6079-H302 w stanie nowym i używanym, wysyłając na cały świat w ciągu 0–3 dni roboczych.

Architektura modułu: Zależność od PSM definiująca rodzinę 6079

Zanim przejdziemy do specyfikacji osi, należy zwrócić uwagę na architekturę instalacji H302. Jest to jednostka SVM — moduł wzmacniacza serwo — a nie samodzielna jednostka z własnym prostownikiem. Łączy się ze wspólną szyną DC zasilaną przez oddzielnie zainstalowany moduł zasilania (PSM) w tej samej szafie sterowniczej. PSM obsługuje całą konwersję AC na DC dla szafy sterowniczej. SVM3-12/12/20 obsługuje tylko sterowanie prądem dla swoich trzech osi.

Oznacza to, że H302 nie ma zacisków wejściowych AC. Zasilanie przychodzące jest w postaci napięcia szyny DC w zakresie 283–325V, już wyprostowanego i odfiltrowanego przez PSM znajdujący się wyżej w torze. Jeśli PSM ulegnie awarii, H302 — i każdy inny moduł SVM współdzielący tę szynę — przestanie działać. Jeśli H302 ulegnie awarii, PSM i inne moduły będą działać normalnie.

Każdy, kto zamawia ten moduł jako zamiennik, musi zweryfikować, czy w szafie sterowniczej znajduje się sprawny PSM, zanim stwierdzi, że moduł SVM jest źródłem usterki. Niedostateczne napięcie szyny DC na poziomie szafy sterowniczej lub awaria ładowania szyny unieruchomi wszystkie moduły SVM jednocześnie, a ten wzorzec — jednoczesne alarmowanie wszystkich osi — jest czasami mylony z awarią modułu, gdy problemem jest PSM lub okablowanie szyny.

Gdzie znajduje się H302: Odczytanie asymetrycznego zakresu SVM3

SVM3-12/12/20 zajmuje specyficzne miejsce w rodzinie modułów trójosiowych 6079, odzwierciedlając jego zamierzone zastosowanie:

H302 jest pierwszym krokiem w górę od w pełni lekkiego H301 — minimalna zmiana, która daje osi N więcej prądu bez zwiększania rozmiaru pozostałych dwóch kanałów. Maszyny zaprojektowane z tym modułem zazwyczaj przypisują L i M do osi napędzających α1/3000 lub α2/3000 silniki, podczas gdy N napędza α2/3000 lub α3/3000 w aplikacji o wyższym obciążeniu, lub okazjonalnie α4/4000 przy umiarkowanych obciążeniach.

Zamontowanie w pełni równego H304 (20/20/20) w maszynie zaprojektowanej wokół H302 nie spowoduje uszkodzenia — kanały o wyższym prądzie po prostu pracują na ułamek swojej pojemności na L i M. Jednak zamawianie H304 jako zamiennika zwiększa koszty i komplikuje przyszłe zamawianie poprzez zerwanie dopasowania dokumentacji. Lepszym podejściem jest zidentyfikowanie i posiadanie właściwej części.

Dlaczego oś N otrzymuje ulepszenie: Typowe konfiguracje maszyn

W instalacjach, w których H302 był najczęściej używany, oś N obsługiwała jeden z kilku powtarzających się scenariuszy.

W poziomych centrach obróbczych osie L i M poruszają paletę w dwóch kierunkach poziomych, podczas gdy N przenosi ruch pionowy z pełnym ciężarem głowicy wrzeciona. Składowa grawitacyjna działająca tylko na oś N podnosi jej średnie zapotrzebowanie na moment obrotowy powyżej tego, czego potrzebuje silnik α1 lub α2, nawet przy umiarkowanych głębokościach skrawania.

W centrach tokarskich z osiami pomocniczymi, L i M mogą napędzać konika i suport narzędziowy, podczas gdy N napędza główny suport wykonujący wzdłużny ruch toczenia — konsekwentnie najwyższe zapotrzebowanie na prąd w maszynie.

W komórkach wieloosiowych z osią obrotową C dodaną do podstawy trójosiowej, oś obrotowa często ma cięższy silnik do obsługi bezwładności obrabianego przedmiotu podczas indeksowania, co naturalnie pasuje do kanału N z jego większym zapasem prądu.

Żadna z tych aplikacji nie przenosi N do terytorium klasy 40, które wymagałoby H305 lub H306. 5.9A kanału N klasy 20 mieści się w zakresie, w którym średniej wielkości silnik alpha obsługuje zadanie bez fizycznego powiększania jednostki lub pobierania znacznie więcej z wspólnego PSM.

Specyfikacje techniczne

Podział interfejsu 6079 vs 6096: Dopasowanie generacji

SVM3-12/12/20 z serii 6079 ma bezpośredniego odpowiednika w następnej generacji rodziny SVM alpha: A06B-6096-H302, który nosi to samo oznaczenie SVM3-12/12/20 i identyczne znamionowe prądy osi, ale używa interfejsu światłowodowego FSSB zamiast typu A PWM. Oba moduły nie mogą być wzajemnie zastępowane.

H302 z serii 6079 współpracuje ze sterownikami FANUC Series 15, 16, 18 i 21 — generacja non-i — używając równoległej wiązki kabli z płyty interfejsu serwo CNC typu A. H302 z serii 6096 współpracuje ze sterownikami serii i (16i, 18i, 0i-C/D i podobne) za pomocą kabla światłowodowego z tworzywa sztucznego. Instalacja modułu 6096 w maszynie z CNC non-i lub modułu 6079 w maszynie z CNC serii i wyposażonym w FSSB spowoduje natychmiastowy błąd komunikacji po włączeniu zasilania.

Najpewniejszą metodą identyfikacji pozostaje etykieta z numerem części na zainstalowanym module. Cztery środkowe cyfry — 6079 lub 6096 — jasno określają generację interfejsu, niezależnie od tego, czy dokumentacja szafy sterowniczej CNC jest dostępna. Jeśli etykieta jest uszkodzona, oznaczenie modelu CNC jest następnym najbardziej niezawodnym sprawdzeniem: non-i (Series 16, 18, 21 bez sufiksu "i") wymaga 6079; seria i (16i, 18i, 21i) wymaga 6096.

Zamawianie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Akceptowane metody płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła i podatki importowe są odpowiedzialnością kupującego w miejscu przeznaczenia.

Polityka gwarancyjna i zwrotów

Zwroty akceptowane dla jednostek dostarczonych uszkodzonych, niekompletnych, niezgodnych z opisem lub potwierdzonych jako niefunkcjonalne w ciągu 4 dni od otrzymania. Etykieta gwarancyjna musi być nienaruszona. Koszt wysyłki zwrotnej ponosi kupujący. Zwroty z powodu błędnych zamówień lub zmiany zdania nie są akceptowane.

Często zadawane pytania

P1: Oś N w mojej maszynie generuje alarmy przeciążenia prądowego podczas ciężkich cięć, ale osie L i M działają poprawnie. Czy oznacza to, że tylko stopień wyjściowy osi N w H302 uległ awarii i czy mógłbym uruchomić maszynę na tylko dwóch osiach, podczas gdy szukam zamiennika?

Odp.: Alarm przeciążenia prądowego tylko osi N, który nie wpływa na L i M, jest zgodny z usterką ograniczoną do stopnia wyjściowego osi N — trzy stopnie wyjściowe wewnątrz modułu SVM3 są niezależne od obwodów sterowania prądem innych, chociaż współdzielą szynę DC. Jednak przed stwierdzeniem awarii modułu należy przeprowadzić test rezystancji izolacji silnika na silniku osi N z odłączonym kablem silnika na końcu modułu. Alarm przeciążenia prądowego osi N, który pojawia się natychmiast po włączeniu osi — przed wydaniem jakiegokolwiek polecenia ruchu — prawie zawsze wskazuje na usterkę uzwojenia silnika lub przebicie izolacji kabla, a nie na awarię stopnia wyjściowego modułu. Wymiana modułu bez potwierdzenia integralności izolacji silnika spowoduje ten sam alarm na nowej jednostce, jeśli silnik jest faktyczną usterką. Jeśli chodzi o pracę na dwóch osiach: zależy to całkowicie od wymagań operacyjnych maszyny i tego, co napędza oś N. CNC można skonfigurować tak, aby oś N pozostała w stanie wyłączonym alarmu w celach konserwacyjnych w niektórych maszynach, ale jest to specyficzne dla maszyny i powinno być zweryfikowane z dokumentacją producenta OEM.

P2: Łatwiej znajduję 6096-H302 niż 6079-H302 na obecnym rynku. Czy mogę zamontować moduł FSSB w mojej maszynie z CNC serii 18 (non-i), jeśli wymienię również płytę interfejsu serwo CNC?

Odp.: Teoretycznie wymiana płyty interfejsu serwo w CNC z typu A na FSSB umożliwiłaby komunikację z modułem 6096 — ale w praktyce rzadko jest to prosta wymiana płyty. Płyta interfejsu serwo FSSB dla systemów CNC serii i jest inną generacją sprzętu niż płyta typu A w serii 18, a oprogramowanie CNC musi również obsługiwać komunikację serwo FSSB. Sterowniki serii 18 natywnie nie obsługują FSSB w swoim standardowym oprogramowaniu serwo; ścieżka modernizacji obejmuje wymianę samego CNC, a nie płyty wewnętrznej, co przekształca decyzję o zakupie modułu w projekt pełnej modernizacji CNC. W przypadku maszyn, które mają pozostać w produkcji na platformie serii 18, zamówienie właściwego 6079 H302 jest właściwą ścieżką. Jeśli długoterminowy plan maszyny obejmuje modernizację CNC, ten szerszy projekt jest właściwym kontekstem do rozwiązania problemu zmiany interfejsu napędu.

P3: Moja maszyna pierwotnie miała zainstalowany inny wariant SVM3 (konkretnie H301, SVM3-12/12/12). Silnik osi N został później zmodernizowany do większego modelu. Czy powinienem teraz zamontować H302 jako zamiennik, czy zmiana modułu wymaga innych zmian w szafie sterowniczej lub CNC?

Odp.: Jeśli silnik osi N został legalnie zmodernizowany do modelu z zakresu α2/3000–α4/4000, a parametry serwo osi N CNC (kod silnika, parametr 2020) zostały zaktualizowane, aby odzwierciedlić nowy silnik, to zainstalowanie H302 zamiast H301 jest mechanicznie i elektrycznie proste — wejście szyny DC, kabel interfejsu i połączenia zasilania silnika są identyczne między dwoma wariantami modułu. Kluczowe kroki to: potwierdzenie, że znamionowy prąd zmodernizowanego silnika osi N mieści się w zakresie 5.9A wyjścia kanału N H302 (nie przekraczając go); weryfikacja, czy kod silnika osi N CNC odpowiada faktycznemu modelowi silnika; oraz sprawdzenie, czy PSM w szafie sterowniczej był już dopasowany do zwiększonego obciążenia osi N wynikającego z modernizacji silnika. Jeśli modernizacja silnika została przeprowadzona prawidłowo z uwzględnieniem PSM i parametrów w odpowiednim czasie, wymiana modułu jest bezpośrednim dopasowaniem.

P4: Po zamontowaniu zamiennego H302, wszystkie trzy osie inicjalizują się poprawnie, ale oś N wykazuje dryf pozycji podczas ruchów konturowych o wysokiej precyzji — osie L i M śledzą idealnie. Co należy zbadać?

Odp.: Dryf pozycji osi N w prawidłowo zainicjalizowanym module, gdy L i M śledzą czysto, zawęża problem do strojenia pętli prędkości osi N lub ścieżki sprzężenia zwrotnego enkodera osi N. Zacznij od enkodera: sprawdź, czy kabel enkodera osi N jest w pełni osadzony w złączu sprzężenia zwrotnego osi N modułu — nie zamieniony ze złączem L lub M, co jest możliwe, jeśli kable są podobne w wyglądzie i zostały naruszone podczas wymiany. Częściowo osadzone złącze enkodera może generować przerywany sygnał pozycji, który powoduje dryf przy niskich prędkościach bez wywoływania pełnego alarmu enkodera. Następnie zweryfikuj, czy parametr wzmocnienia pętli prędkości osi N (parametr 2043 lub równoważny dla Twojej serii CNC) nie został zmieniony podczas jakiegokolwiek wcześniejszego rozwiązywania problemów — wzmocnienie prędkości znacznie niższe niż specyfikacja modelu silnika spowoduje powolną, dryfującą reakcję osi N nawet przy prawidłowym sprzężeniu zwrotnym pozycji. Porównaj bieżącą wartość parametru z tabelą specyfikacji silnika dla dokładnego modelu silnika osi N przed regulacją.

P5: Używamy czterech identycznych maszyn z tym modułem. Jaka jest zalecana strategia zapasów, biorąc pod uwagę, że seria 6079 została wycofana z produkcji?

Odp.: Przy czterech identycznych maszynach i wycofanej części, rachunek ryzyka faworyzuje posiadanie co najmniej dwóch potwierdzonych sprawnych jednostek w magazynie. Jedna jednostka zapewnia natychmiastową możliwość wymiany dla pierwszej maszyny, która ulegnie awarii; druga zapewnia pokrycie podczas uzupełniania zapasów zamiennych — okno zamówień, które jest nieprzewidywalne w przypadku wycofanych części starszych generacji i może rozciągać się od dni do miesięcy, w zależności od dostępności nadwyżek światowych w momencie awarii. W przypadku zakładów, w których te maszyny pracują na zmiany produkcyjne, koszt przestoju związany z oczekiwaniem na zamówioną jednostkę zazwyczaj wielokrotnie przekracza koszt utrzymania dwóch jednostek zapasowych. Niektóre zakłady z sześcioma lub więcej identycznymi maszynami posiadają trzy jednostki. Dalsze rozważenie: ponieważ kanały L i M H302 (3.0A) są mniej obciążone niż kanał N (5.9A) w typowym użytkowaniu, awarie stopni wyjściowych osi N są zazwyczaj częstsze niż awarie L lub M w starszych jednostkach. Jeśli osie N Twoich maszyn pracują w agresywnych cyklach pracy, uwzględnij ten wzorzec awarii w ilości zapasów. Skontaktuj się z nami, aby omówić ceny wielopunktowe i potwierdzić aktualną głębokość zapasów przed podjęciem planu zamówień.
