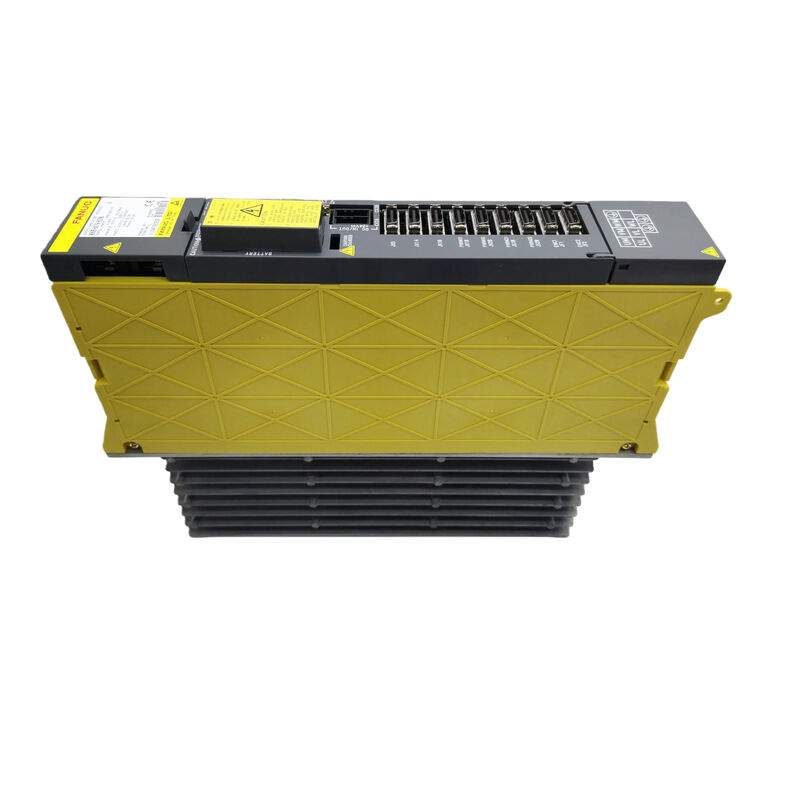

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Trzy osie przez wspólne zasilanie

Architektura jest najważniejsza

Nie wszystkie serwo wzmacniacze FANUC alpha są tego samego typu. Niektóre są samodzielnymi jednostkami, które podłączają się bezpośrednio do zasilania AC, prostują je wewnętrznie i niezależnie sterują swoimi silnikami. Inne to moduły — specjalnie zaprojektowane stopnie wyjściowe, które odbierają już przekonwertowane zasilanie DC ze wspólnego źródła i koncentrują się wyłącznie na sterowaniu silnikiem. A06B-6079-H304 zdecydowanie należy do drugiej kategorii, a zrozumienie tej różnicy jest najważniejszą rzeczą, którą należy wiedzieć przed zamówieniem, instalacją lub rozwiązywaniem problemów z tym urządzeniem.

Oznaczone jako SVM3-20/20/20 — Moduł serwo wzmacniacza, trzy osie, klasa 20 na wszystkich trzech kanałach — H304 odbiera napięcie magistrali DC ze Modułu Zasilania (PSM) zainstalowanego oddzielnie w tej samej szafie sterowniczej. PSM odpowiada za konwersję AC na DC dla całej szafy. SVM3 zajmuje się wyłącznie sterowaniem prądem dla osi L, M i N. Nie prostuje. Nie posiada własnego banku kondensatorów dla głównej magistrali. Odłącz PSM, a każdy moduł SVM współdzielący tę magistralę natychmiast przestanie działać.

Ta architektura nie jest ograniczeniem — jest to celowy kompromis inżynieryjny, który konsoliduje konwersję mocy w jednym wydajnym stopniu, jednocześnie pozwalając wielu modułom SVM o różnej liczbie osi i prądach znamionowych na współdzielenie wspólnego zasobu energii. Kompromisem jest to, że SVM3-20/20/20 stanowi tylko połowę instalacji. Drugą połowę stanowi PSM.

Sande Electric oferuje A06B-6079-H304 w stanie nowym i używanym, z wysyłką na cały świat w ciągu 0–3 dni roboczych.

SVM vs SVU: Różnica, która decyduje o całej instalacji

Ponieważ FANUC stosował podobne oznaczenia produktów w swoich rodzinach serwo wzmacniaczy alpha, inżynier serwisu poszukujący zamiennika napędu może łatwo natknąć się w katalogach zarówno na 6079 SVM, jak i na 6089 SVU, czasami wymieniane obok siebie. Nie są one wymienne, a różnica wykracza poza piny złączy.

Poniższa tabela przedstawia kluczowy podział:

Kiedy maszyna została zaprojektowana w oparciu o architekturę 6079 SVM, cała szafa — PSM, jeden lub więcej modułów SVM, okablowanie i połączenia magistrali — odzwierciedla ten wybór. Wymiana H304 na równoważny prądowo SVU wymagałaby dodania samodzielnego połączenia zasilania AC i wyeliminowania zasilania magistrali DC. Jest to przeprogramowanie szafy, a nie wymiana modułu.

H304 w zakresie SVM3: Dlaczego trzy równe osie przy 5,9A

Rodzina 6079 SVM3 obejmuje wiele kombinacji prądów dla trzech osi. H304 to symetryczna wariant 20/20/20 — wszystkie trzy osie przy 5,9A, wszystkie sterujące silnikami alpha w klasie α2/3000 do α4/4000. Jego pozycja wśród innych wariantów SVM3 pokazuje, gdzie miał być umieszczony:

H304 znajduje się na szczycie zakresu równych prądów dla trzech osi, zanim przejdziemy do konfiguracji z osią N o wyższym prądzie. Centra obróbcze i tokarki, w których trzy osie przenoszą silniki podobnej klasy przy porównywalnym obciążeniu — na przykład osie X, Y i Z w średniej klasy VMC — są naturalnym miejscem dla tego modułu. Tam, gdzie jedna oś faktycznie potrzebuje więcej niż 5,9A, H305, H306 lub H307 rozwiązują ten problem bez zmiany pozostałych osi.

Wybór niewłaściwego wariantu z tej listy jest częstym źródłem błędów przy zamawianiu modułów zamiennych. H303 (12/20/20) w maszynie, która pierwotnie miała H304 (20/20/20), będzie niedostatecznie zasilał silnik osi L i wywoła alarmy przeciążenia prądowego osi L przy jakimkolwiek znaczącym obciążeniu skrawaniem. Zawsze sprawdzaj wymagania prądowe wszystkich trzech osi przed złożeniem zamówienia.

Pułapka interfejsu 6079 vs 6096: Ta sama nazwa modułu, różne generacje

Rodzina 6079 SVM ma bezpośredniego następcę: 6096 SVM z FSSB (Fanuc Serial Servo Bus). Obie generacje mają identyczne nazwy modeli — SVM3-20/20/20 — i prawie identyczne formy. Różnica polega na interfejsie serwo między CNC a modułem.

6079 H304 wykorzystuje równoległy interfejs PWM typu A, łącząc się ze starszymi generacjami CNC FANUC (Series 15, 16, 18, 21 non-i) za pomocą równoległej wiązki kabli z płyty interfejsu serwo CNC. Odpowiednik 6096 — również oznaczony jako SVM3-20/20/20, ale o numerze zamówienia A06B-6096-H304 — wykorzystuje interfejs światłowodowy FSSB, łącząc się za pomocą kabla światłowodowego z tworzywa sztucznego ze sterownikami CNC serii i.

Te dwa nie są wzajemnie kompatybilne. Moduł 6096 zainstalowany w maszynie z CNC non-i i płytą serwo typu A nie będzie się komunikował. Moduł 6079 zainstalowany w maszynie skonfigurowanej dla FSSB również nie zainicjuje się. Jeśli zamawiasz zamiennik i wiesz, że maszyna działa na CNC Series 16 lub 18 (non-i), 6079 H304 jest właściwą częścią. Jeśli maszyna działa na 16i, 18i lub 0i-C/D, wymagany jest 6096 H304. Najpewniejszym sposobem sprawdzenia jest numer części na zainstalowanym module — środkowe cztery cyfry numeru zamówienia A06B (6079 vs 6096) jednoznacznie określają generację interfejsu.

Specyfikacje techniczne

Dobór PSM i H304: Czego musi sprostać moduł zasilania

Instalacja lub wymiana SVM3-20/20/20 rodzi pytanie, które łatwo przeoczyć: czy istniejący PSM ma wystarczającą moc, aby sprostać obciążeniu? H304 pobiera moc z wspólnej magistrali DC do 3,7 kW przy pełnym jednoczesnym obciążeniu trzech osi. Jeśli inne moduły SVM współdzielą ten sam PSM — co jest normalną konfiguracją w wieloosiowym centrum obróbczym — PSM musi być dobrany do sumy szczytowego zapotrzebowania na moc wszystkich modułów, a nie tylko samego H304.

Seria alpha PSM firmy FANUC (A06B-6077) występuje w kilku mocach znamionowych. Podczas dodawania zamiennika H304 do szafy, upewnij się, że znamionowa moc wyjściowa zainstalowanego PSM nie jest przekraczana przez sumę wszystkich modułów SVM w systemie. PSM pracujący powyżej swojej mocy znamionowej będzie wykazywał alarmy niskiego napięcia magistrali DC przy dużych obciążeniach wieloosiowych — wzorzec alarmu, który wygląda jak awaria modułu, ale pochodzi ze stopnia zasilania.

To obliczenie jest najbardziej istotne, gdy H304 jest instalowany zamiast wariantu SVM3 o niższym prądzie (np. wymiana modułu H301 trzyosiowego 12/12/12 na H304 trzyosiowy 20/20/20), gdzie całkowite obciążenie magistrali wzrasta. W przypadku wymiany H304 na taki sam, istniejące dobranie PSM pozostaje ważne.

Zamawianie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Akceptowane metody płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła i podatki importowe są odpowiedzialnością kupującego w miejscu docelowym.

Polityka gwarancyjna i zwrotów

Zwroty akceptowane dla jednostek, które dotarły uszkodzone, niekompletne, niezgodne z opisem lub potwierdzone jako niefunkcjonalne w ciągu 4 dni od otrzymania. Etykieta gwarancyjna musi pozostać nienaruszona. Koszty wysyłki zwrotnej ponosi kupujący. Zwroty z powodu błędów zamówienia lub zmiany zdania nie są akceptowane.

Często zadawane pytania

P1: Moduł SVM3-20/20/20 w mojej maszynie uległ awarii i widzę alarmy na wszystkich trzech osiach jednocześnie. Czy sam moduł H304 może spowodować awarię wszystkich trzech osi jednocześnie, czy powinienem najpierw sprawdzić PSM?

O: Oba scenariusze są możliwe, a 7-segmentowy wyświetlacz LED na module jest najszybszym narzędziem diagnostycznym do ich rozróżnienia. Jeśli wyświetlacz LED pokazuje alarm klasy napięcia — w szczególności kody związane z niskim napięciem magistrali DC lub awarią ładowania magistrali — usterka pochodzi ze wspólnej ścieżki zasilania, co oznacza albo sam PSM, bezpiecznik magistrali DC, albo okablowanie magistrali między PSM a modułem SVM. Jeśli wyświetlacz LED pokazuje kody stopnia wyjściowego (kody przeciążenia prądowego lub awarii IPM na poszczególnych osiach), bardziej prawdopodobne jest zaangażowanie stopni wyjściowych modułu. Praktyczne pierwsze sprawdzenie przed skreśleniem któregokolwiek z komponentów: zweryfikuj napięcie magistrali DC na zaciskach wejściowych DC modułu SVM za pomocą multimetru, gdy system jest włączony, ale przed włączeniem osi. Magistrala powinna mieścić się w specyfikacji 283–325V DC. Jeśli napięcie magistrali jest niskie lub nieobecne, a PSM nie wykazuje własnej awarii, sprawdź okablowanie magistrali i bezpiecznik między nimi. Jeśli napięcie magistrali jest prawidłowe, a moduł nadal nie inicjuje się, moduł jest bardziej prawdopodobnym źródłem awarii.

P2: Czy istnieje ryzyko przypadkowego zamówienia 6096 H304, gdy potrzebuję 6079 H304? Wydają się pojawiać razem w wynikach wyszukiwania.

O: Tak, jest to jeden z najczęstszych błędów przy zamawianiu w rodzinie alpha SVM, właśnie dlatego, że oba są oznaczone jako SVM3-20/20/20 i wyglądają fizycznie prawie identycznie. Ostatecznym sprawdzeniem jest sześciocyfrowy numer zamówienia w środku numeru części FANUC: 6079 dla interfejsu typu A (wariant Twojej maszyny, jeśli działa na Series 16 lub 18 non-i), i 6096 dla interfejsu FSSB (wymagany dla 16i, 18i i innych sterowników CNC serii i). Jeśli zamawiasz na podstawie modelu CNC maszyny, sprawdź, czy oznaczenie CNC kończy się na "-i" — Series 16 to non-i, Series 16i to i-series. Numer części płyty interfejsu serwo w szafie CNC jest kolejnym wiarygodnym wskaźnikiem: płyty z zakresu A16B-2200-xxxx i A16B-2202-xxxx zazwyczaj wskazują typ A (kompatybilny z 6079), podczas gdy płyty A16B-3200-xxxx są powiązane z FSSB (kompatybilny z 6096). W razie wątpliwości, udostępnij nam pełny numer części zainstalowanego modułu z etykiety przed potwierdzeniem zamówienia.

P3: Maszyna ma trzy osie obsługiwane przez ten SVM3-20/20/20. Po wymianie modułu, czy coś trzeba ponownie zainicjować w parametrach CNC, czy jest to naprawdę plug-and-play?

O: W przypadku wymiany tego samego typu modułu na taki sam (H304 na H304), parametry serwo CNC — kody silników, limity prądowe, wzmocnienie pozycji, wzmocnienie pętli prędkości — pozostają zapisane w samym CNC i nie są dotknięte wymianą modułu. SVM3-20/20/20 nie przechowuje parametrów osi wewnętrznie. Po mechanicznym zamontowaniu nowego modułu, ponownym podłączeniu magistrali i kabli interfejsu oraz włączeniu zasilania, CNC wznowi komunikację z nowym modułem przy użyciu istniejącego zestawu parametrów. Jednak po włączeniu zasilania warto potwierdzić dwie rzeczy: po pierwsze, że żadna oś nie wykazuje alarmu serwo związanego z niedopasowaniem parametrów (co oznaczałoby, że kod silnika lub parametr klasy prądowej w CNC nie pasuje do faktycznie podłączonego silnika), a po drugie, że funkcja powrotu do punktu odniesienia (home) CNC działa poprawnie na wszystkich trzech osiach po pierwszym cyklu zasilania, ponieważ dane o pozycji absolutnej przechowywane w pamięci CNC podtrzymywanej bateryjnie mogą wymagać ponownego ustalenia, jeśli maszyna była wyłączona przez dłuższy czas.

P4: Maszyna używa tego H304 na osiach X, Y i Z. Oś N (Z) zazwyczaj pracuje ciężej, ponieważ przenosi ciężar głowicy wrzeciona. Czy powinienem rozważyć inny wariant SVM3 z osią N o wyższym prądzie, taki jak H307 (SVM3-20/20/40)?

O: Tylko jeśli specyfikacja silnika osi Z faktycznie wymaga więcej niż 5,9A. Decyzja powinna być oparta na tabliczce znamionowej silnika i parametrach serwo osi CNC, a nie tylko na percepcji operacyjnej. Oś Z przenosząca ciężką głowicę wrzeciona pod wpływem grawitacji będzie miała większe zapotrzebowanie na moment obrotowy niż oś pozioma — ale czy przekłada się to na zapotrzebowanie na prąd przekraczające 5,9A, zależy całkowicie od prądu znamionowego silnika i sposobu, w jaki oryginalny producent maszyny dobrał napęd do tej osi. Sprawdź tabliczkę znamionową silnika osi Z i potwierdź jego prąd znamionowy w stosunku do wyjścia 5,9A (klasa 20) H304. Jeśli silnik jest w klasie α4/4000 lub niższej i był pierwotnie sparowany z H304, tabela parowania silnik-napęd firmy FANUC uważa to za poprawne połączenie w normalnym cyklu pracy maszyny. Jeśli doświadczasz alarmów termicznych osi Z lub wyzwalania przeciążenia prądowego przy normalnych obciążeniach skrawania z poprawnie ustawionymi parametrami silnika, skonsultuj się z dostrajaniem parametrów serwo przed zmianą rozmiaru napędu — zbyt agresywny parametr rampy przyspieszenia na osi Z może przekroczyć znamionowy prąd napędu, nawet gdy napęd jest prawidłowo dobrany do silnika.

P5: Muszę zamówić kilka jednostek H304 jako części zapasowe dla linii produkcyjnej z kilkoma identycznymi maszynami. Jaki jest najlepszy sposób, aby upewnić się, że otrzymane jednostki są oryginalnymi FANUC?

O: Nieoryginalne lub wprowadzające w błąd napędy FANUC krążą na rynku wtórnym, szczególnie w przypadku części starszych, o dużym zapotrzebowaniu. Przy zamawianiu wielu jednostek, kilka fizycznych kontroli po otrzymaniu znacznie zmniejsza ryzyko.

Po pierwsze, etykieta FANUC na module powinna zawierać wyraźny, spójny druk z pełnym numerem części, numerem seryjnym i krajem pochodzenia (Japonia).

Etykieta nie powinna nosić śladów ponownego przyklejenia — sprawdź krawędzie pod kątem odklejania się lub niedopasowania do obudowy modułu.

Po drugie, obudowy złączy i jakość płyty widoczna przez otwory wentylacyjne powinny być zgodne ze standardami produkcyjnymi FANUC — niedopasowane czcionki na sitodruku płyty lub źle osadzone komponenty są sygnałami ostrzegawczymi.

Po trzecie, zweryfikuj jednostkę pod kątem znanych dobrych numerów płyt PCB: płyta okablowania w oryginalnym H304 powinna być A16B-2202-0786, a płyta sterująca A20B-2001-0950. Jeśli dostawca nie może lub nie chce potwierdzić tych oznaczeń płyt, traktuj to jako ostrzeżenie. Skontaktuj się z nami przed złożeniem zamówienia na wiele jednostek, aby omówić historię inspekcji i potwierdzić autentyczność części dla Twojego zapotrzebowania ilościowego.
