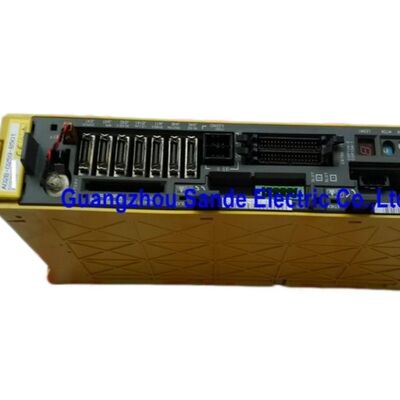

FANUC A06B-6080-H301 Moduł serwowy

Kiedy terminem jest "moduł", ważne są szczegóły

Ludzie poszukujący serwokomponentów FANUC czasami używają terminów "wzmacniacz", "kierowca" i "modul" zamiennie.A06B-6080-H301, słowo "moduł" ma szczególne znaczenie.Seria 6080 została zaprojektowana w oparciu o modułową architekturę napędu serwowego, podejście systemowe, w którym poszczególne moduły napędowe włączone są do wspólnej infrastruktury zasilania, zamiast każdej jednostki posiadającej niezależny etap zasilania.

A06B-6080-H301 nie jest samodzielnym napędem z własnym prostownikiem i prądem prądu stałego.Działa w połączeniu z jednostką zasilania FANUC (PSM) w tej samej szafce serwoJeśli zamawiasz wymianę, sam moduł jest tym, czego potrzebujesz. Zasilanie i inne elementy szafy pozostają na miejscu.

Na pierwszy rzut oka

Seria 6080: Modularna według projektu

Seria 6080 firmy FANUC stanowi istotną zmianę architektoniczną w zakresie pakowania serwo napędowych systemów do narzędzi CNC.podejście 6080 wykorzystuje scentralizowany moduł zasilania w połączeniu z oddzielnymi modułami serwo napędowymi, z których każdy jest odpowiedzialny za własną logikę sterowania ośmią, ale czerpie moc z wspólnego PSM.

Ta topologia modułowa oferowała realne zalety w dużych systemach wieloosiowych: łatwiejsza skalowalność, uproszczona diagnostyka usterek (wypadek modułu nie powoduje awarii infrastruktury energetycznej),i bardziej zorganizowany układ szafkiStała się ona podstawą struktury serwo-systemów FANUC pod koniec lat 90. i na początku lat 2000.

W sprawieH301 w rodzinie 6080Trzy osi skoordynowanych ruchów CNC, zazwyczaj X, Y i Z w centrum obróbki, zarządzane przez jedną wymienną jednostkę.Kiedy ta jednostka potrzebuje wymiany, H301 jest dokładnie wymaganą częścią.

Zrozumienie kontekstu szaf modułowych

Przed zamówieniem warto wiedzieć, gdzie A06B-6080-H301 pasuje do większego układu napędowego:

Moduł 6080 jest podłączany do serwo-skoty, która zawiera również moduł zasilania FANUC PSM (Power Supply Module) i potencjalnie inne moduły osi.PSM obsługuje funkcje konwersji prądu przemiennego na prądu stałego i hamowania regeneracyjnego dla całej szafyModuł H301 otrzymuje zasilanie prądu prądu stałego z PSM i niezależnie zarządza prądem sterowania, przetwarzaniem informacji zwrotnej o pozycji i komutacją silnika dla trzech przypisanych osi.

Przy diagnozowaniu usterki serwo w tym typie układu pierwszym krokiem jest zawsze ustalenie, czy usterka pochodzi z PSM, czy z określonego modułu osi.Uszkodzenie PSM dotyka zazwyczaj wszystkich osi jednocześnie. W przypadku awarii modułu awaria jest zazwyczaj specyficzna dla osi lub ograniczona do osi, które dzielą ten moduł.Sam moduł staje się centralnym punktem badań.

Nowe i używane zapasy

Ponieważ seria 6080 była szeroko stosowana w średnich i dużych centrach obróbki CNC od głównych japońskich i europejskich producentów,używane jednostki pochodzące z wycofanych z eksploatacji lub zmodernizowanych systemów są stosunkowo łatwo dostępne, a wiele pozostaje w dobrym stanie funkcjonalnym.

Nowe jednostkiposiadają pełną 12-miesięczną gwarancję i są odpowiednim wyborem, gdy dana maszyna jest krytyczna, ma wymagające cykle produkcyjne lub gdy potrzebujesz maksymalnej pewności w zakresie wymiany.Jednostki użyteZapewniają trzymiesięczną gwarancję i stanowią praktyczną opcję w przypadku zapasów zapasowych, maszyn o mniejszym zużyciu lub wymagających budżetu.

Poziom zapasów modulu FANUC może się szybko zmieniać, proszę potwierdzić dostępność przed sfinalizowaniem zamówienia.

Sposoby płatności i wysyłki

Akceptacja płatności:Przelew bankowy (T/T) dla każdej wartości zamówienia, bez dodatkowej opłaty. PayPal dla zamówień do 500 USD, opłata za obsługę około 3,9 4,4%. Western Union dla każdej wartości zamówienia.

/ Wysyłka:W ciągu 2 ̇ 4 dni roboczych od potwierdzonej płatności, za pośrednictwem DHL lub FedEx do większości międzynarodowych miejsc docelowych. Kupujący w regionach o ograniczonym dostępie kurierów powinni skontaktować się z nami przed złożeniem zamówienia.,W związku z powyższym należy zwrócić uwagę na fakt, że w przypadku, gdy dostawca nie jest właściwym właścicielem, koszty wysyłki są ponoszone przez nabywcę.

Poziom gwarancji  Jasny i prosty

Nowe jednostki:12 miesięcy gwarancjiod daty dostawy.3 miesiące gwarancjiod daty dostawy.

Gwarancja dotyczy awarii funkcjonalnej w normalnych warunkach instalacji i eksploatacji.usterki spowodowane nieprawidłowym okablowaniem lub konfiguracją parametrów, lub uszkodzenia spowodowane warunkami eksploatacji niezgodnymi z nominalnymi specyfikacjami modułu.

Zwroty są akceptowane w przypadku towarów przywożonych uszkodzonych lub niezgodnych z opisem.Jednostki niefunkcjonalne zgłoszone w ciągu 4 dni od daty dostawy kwalifikują się również do zwrotu lub wymianyZmiana zdania i zakup niewłaściwego przedmiotu są wykluczone.

Typowe zastosowania maszyn

A06B-6080-H301 najczęściej wiąże się z:

• Centrum obróbki CNC średniej i dużej wielkości z sterownikami FANUC serii 16i, 18i lub 21i z modułowymi szafkami serwokompresyjnymi
• Centrum obróbki 5-osiowej, w których wiele modułów serii 6080 obejmuje różne grupy osi
• Centrum obrotowe wyposażone w urządzenia FANUC i maszyny obrotowe z złożonymi wielosiowymi konfiguracjami serwowymi
• Roboty przemysłowe i elastyczne systemy produkcyjne, w których architekturę modułową 6080 przyjęli integratorzy systemów
• Ciężkie urządzenia produkcyjne w przemyśle motoryzacyjnym, lotniczym i precyzyjnym

Częste pytania

P1: Jaka jest różnica między "serwo modułem" FANUC, takim jak A06B-6080-H301, a "serwo wzmacniaczem" z serii 6090 lub 6093?

Kluczowa różnica leży w architekturze mocy. Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internallyA06B-6080-H301, jako część serii modułowej 6080, jest modułem napędowym, który polega na oddzielnym modułach zasilania FANUC (PSM) dla zasilania prądem stałym.H301 obsługuje sterowanie serwo i etapy wyjściowe dla trzech osi, ale nie zawiera własnego prostownika. Oznacza to, że należy wymienić tylko sam moduł H301, gdy moduł ulegnie awarii ̇ PSM i inne elementy szafy pozostają na miejscu.

P2: Moja maszyna ma wiele modułów serwo w szafce, skąd wiem, który z nich jest A06B-6080-H301?

W modułowej szafce serwo FANUC każdy moduł jest oznaczony bezpośrednio na przednim panelu lub górnej powierzchni pełnym numerem części.Zlokalizuj moduł, którego etykieta brzmi A06B-6080-H301 i odnotowuj, które przydziały osi obejmuje ¢ jest to zazwyczaj udokumentowane w schematce szafki elektrycznej maszynyJeżeli etykieta jest uszkodzona lub nieczytelna, podręcznik obsługi technicznej maszyny lub schemat okablowania kabiny napędowej FANUC wskażą, który moduł obsługuje którą oś według pozycji otworu.

P3: Czy jeden uszkodzony moduł H301 może powodować alarmy na wszystkich ośach maszyny, czy tylko na ośach, które kontroluje?

Nieprawidłowy układ A06B-6080-H301 zazwyczaj wywołuje alarmy specyficzne dla trzech osi sterowanych przez moduł.przy założeniu, że moduł zasilania (PSM) działa normalnieJeśli wszystkie osi alarmują jednocześnie, źródłem problemu jest PSM lub dystrybucja zasilania prądu stałego.Alarmy specyficzne dla osi, które są dopasowane do grupy trzech osi, są znacznie wyraźniejszym wskaźnikiem, że odpowiedni moduł H301 wymaga uwagi.

P4: Czy po zastąpieniu A06B-6080-H301 nową lub używaną jednostką muszę coś przeprogramować?

W przypadku bezpośredniej wymiany modułów podobnych za podobnych, parametry serwo są przechowywane w sterowniku CNC, a nie w samym module napędowym w większości konfiguracji serii 6080.Oznacza to, że zastąpienie modułu H301 identycznym numerem części nie powinno wymagać ponownego wprowadzania parametrów serwoJednakże zawsze dobrze jest wykonać kopię zapasową pełnego zestawu parametrów CNC przed wykonaniem wymiany napędu.Jeśli maszyna biegnie przez procedurę automatycznego dostrojenia przy uruchomieniu, umożliwiające ukończenie i weryfikację działania osi przed powrotem do produkcji.

P5: Czy zamawianie używanej maszyny A06B-6080-H301 do produkcji krytycznej wiąże się z ryzykiem?

Ryzyko jest zarządzalne, ale rzeczywiste. zużyte moduły mają historię eksploatacji, która nie jest w pełni znana - naprężenie termiczne, przejściowe napięcie i godziny pracy wpływają na długowieczność komponentów w czasie.W przypadku maszyn, w których przestoj ma znaczący koszt produkcji, nowa jednostka z 12-miesięczną gwarancją jest bardziej optymalnym wyborem.lub sytuacje, w których ograniczenia budżetowe są rzeczywistym czynnikiemW obu przypadkach, jeśli używana jednostka zostanie zainstalowana i pojawi się problem w ciągu 4 dni od dostawy w normalnych warunkach eksploatacyjnych, zwrot lub wymiana jest dostępna w ramach naszej polityki gwarancyjnej.
