A06B-0113-B075 Serwosilnik AC Fanuc A06B0113B075 AO6B-OII3-BO75

FANUC A06B-0113-B075 | Serwomotor AC Beta B0.5/3000 — 0,2 kW / 0,65 Nm / 3000 obr./min / Enkoder A32B / IP67

Lekki, szybki serwomotor do kompaktowych osi CNC

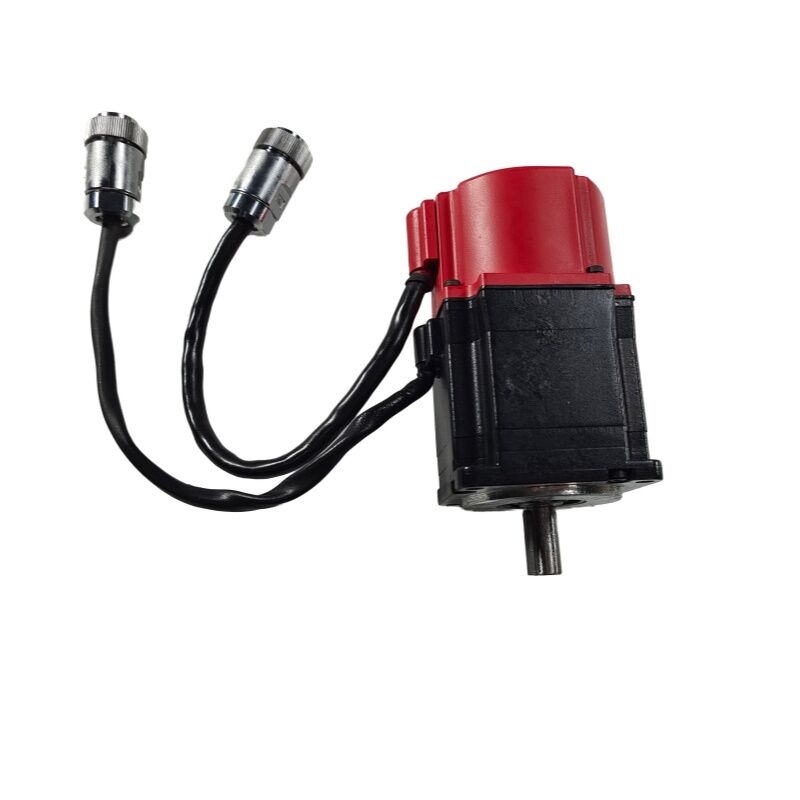

Model A06B-0113-B075 to FANUC B0.5/3000 — najlżejszy silnik z serii Beta z czerwonym kapslem, o mocy 0,2 kW i wadze 1 kg. Przy maksymalnej prędkości 3000 obr./min był standardowo stosowany w małych i średnich osiach obrabiarek CNC, gdzie kompaktowy, lekki serwomotor był ważniejszy niż wysoki moment obrotowy przy zatrzymaniu. Indeksatory karuzel narzędzi, napędy koników, pozycje serwomotorów przenośników wiórów i osie pomocnicze w maszynach wielofunkcyjnych mieszczą się w jego profilu możliwości.

Enkoder A32B zapewnia 32 768 pozycji na obrót — wysoka rozdzielczość jak na silnik tej wielkości. W architekturze serwomotorów FANUC wzmacniacz przetwarza ten licznik w celu dokładnej kontroli prędkości i pozycji. A32B jest enkoderem przyrostowym: cykl powrotu do punktu odniesienia jest wymagany przy każdym włączeniu zasilania maszyny, zanim oś będzie mogła być używana w znanej pozycji.

Prosty wał z frezowanym wpustem zapewnia pozytywne przenoszenie momentu obrotowego. Przy ciągłym momencie obrotowym 0,65 Nm wpust przenosi niewielkie obciążenie, ale zapewnione przez niego mechaniczne, pozytywne zazębienie jest bardziej niezawodne niż interfejs zaciskowy cierny pod obciążeniami odwracania i wibracji, które gromadzą się w ciągu okresu eksploatacji produkcyjnej.

Uszczelnienie IP67 i uszczelniacz olejowy wału chronią silnik w środowisku rozprysków chłodziwa i mgły olejowej szafy sterowniczej obrabiarki. Izolacja klasy F zapewnia standardowy margines bezpieczeństwa termicznego.

Kluczowe specyfikacje

Kontekst wariantu B0.5/3000

Seria A06B-0113 obejmuje silniki B0.5/3000 w różnych konfiguracjach wału, hamulca i enkodera. Podstawa -B075 identyfikuje specyfikację enkodera; sufiks po # identyfikuje opcje wału i hamulca. Typowe konfiguracje:

Potwierdź pełny numer części, w tym sufiks #, z tabliczki znamionowej zainstalowanego silnika — konfiguracja wału wpływa na kompatybilność sprzęgła.

FAQ

P1: Oś wymaga cyklu powrotu do punktu odniesienia przy każdym włączeniu zasilania. Czy jest to spowodowane enkoderem A32B?

Tak. A32B jest enkoderem przyrostowym — ustala pozycję poprzez zliczanie od punktu odniesienia przy każdym włączeniu zasilania. Cykl powrotu do punktu odniesienia jest wymagany, zanim oś będzie mogła być używana w określonej pozycji. Jest to oczekiwane zachowanie dla maszyn wykorzystujących silniki z enkoderem przyrostowym Beta. Jeśli wymagana jest pozycja absolutna bez powrotu do punktu odniesienia, potrzebny jest wariant silnika z enkoderem absolutnym.

P2: Jakie wzmacniacze są kompatybilne z A06B-0113-B075?

Seria B0.5/3000 współpracuje ze wzmacniaczami serwo FANUC Beta SVU i SVM z rodziny kompatybilnych z silnikami Beta. Konkretny model wzmacniacza zależy od liczby osi i konfiguracji systemu napędowego. Potwierdź, że prąd znamionowy wzmacniacza jest odpowiedni dla prądu znamionowego silnika wynoszącego 2,8 A.

P3: Czy ten silnik można wyposażyć w piastę sprzęgła z prostym wałem na wale z wpustem?

Tak. Prosty wał może przyjąć piastę sprzęgła z wpustem (wykorzystującą wpust) lub piastę zaciskową cierną (z pominiętym lub pozostawionym wpustem). Przy ciągłym momencie obrotowym 0,65 Nm zaciskanie cierne jest mechanicznie wystarczające dla większości zastosowań. Wpust zapewnia dodatkowe pozytywne mocowanie przeciwko obciążeniom odwracania i wibracjom podczas dłuższego użytkowania.

P4: Model A06B-0113-B075 został wycofany z produkcji. Czy jest nadal dostępny?

Tak, poprzez rynek wtórny silników FANUC z serii Beta — nowe nadwyżki magazynowe, przetestowane jednostki po regeneracji i usługi regeneracji silników (enkoder, łożyska, uszczelki, wał). Klasa B0.5/3000 ma dużą bazę zainstalowaną i pozostaje aktywnie handlowana. Potwierdź pełny numer części, w tym sufiks #, przed złożeniem zamówienia i zweryfikuj działanie enkodera oraz stan uszczelnienia IP67 na każdej używanej jednostce.

P5: Po zainstalowaniu silnika zamiennego, oś wykazuje nieregularny błąd śledzenia. Co należy sprawdzić?

Potwierdź, że parametr typu silnika we wzmacniaczu serwo odpowiada specyfikacji B0.5/3000. Sprawdź, czy kabel enkodera jest w pełni osadzony w złączu sprzężenia zwrotnego wzmacniacza i czy ekran kabla jest uziemiony na końcu wzmacniacza. Sprawdź sprzęgło pod kątem jakichkolwiek niedopasowań lub luzów po zainstalowaniu silnika — problemy z mechanicznym sprzęgłem dodają tarcie, które objawia się jako błąd śledzenia.
