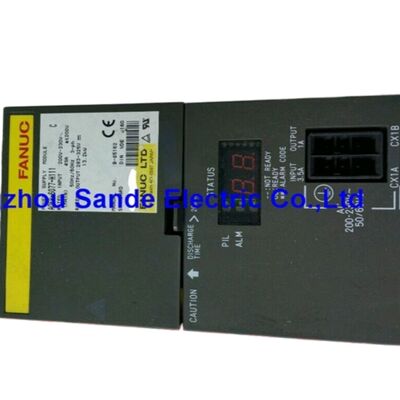

Moduł wzmacniacza spindla Fanuc A06B-6078-H206

Fanuc A06B-6078-H206 | Moduł wrzeciona Alpha pierwszej generacji — SPM-5.5, interfejs typu 1, sprzężenie zwrotne JY2/JY4, zasilanie PSM, seria 200VAC

Przegląd

„Fanuc A06B-6078-H206 to wzmacniacz wrzeciona serii Alpha pierwszej generacji, oznaczony jako SPM-5.5, z rodziny wzmacniaczy wrzeciona Fanuc A06B-6078.

Jako kompaktowy moduł wrzeciona klasy 5,5 kW, został opracowany z myślą o dwóch specyficznych scenariuszach instalacji: jako główny napęd wrzeciona w mniejszych obrabiarkach CNC oraz jako wtórny wzmacniacz wrzeciona lub wzmacniacz podrzeciona w centrach obróbczych z dwoma wrzecionami i centrach tokarskich, gdzie zapotrzebowanie na moc podrzeciona jest niewielkie w porównaniu do wrzeciona głównego.

Seria A06B-6078 zajmuje szczególne miejsce w historii wzmacniaczy Alpha firmy Fanuc jako platforma Alpha pierwszej generacji.

Ta architektura wprowadziła zintegrowany system PSM/SVM/SPM przed pojawieniem się udoskonaleń HRV o wyższej rozdzielczości w późniejszych seriach A06B-6082, A06B-6088 i A06B-6102. PSM zapewnia wspólne złącze DC, moduły SVM obsługują napędy osi serwo, a SPM obsługuje wrzeciono — wszystkie korzystają z tej samej szyny wzmacniacza.

A06B-6078-H206 naturalnie pasuje do tej architektury, współpracując z modułami SVM serii A06B-6079 na tej samej szynie w maszynach z tamtego okresu.

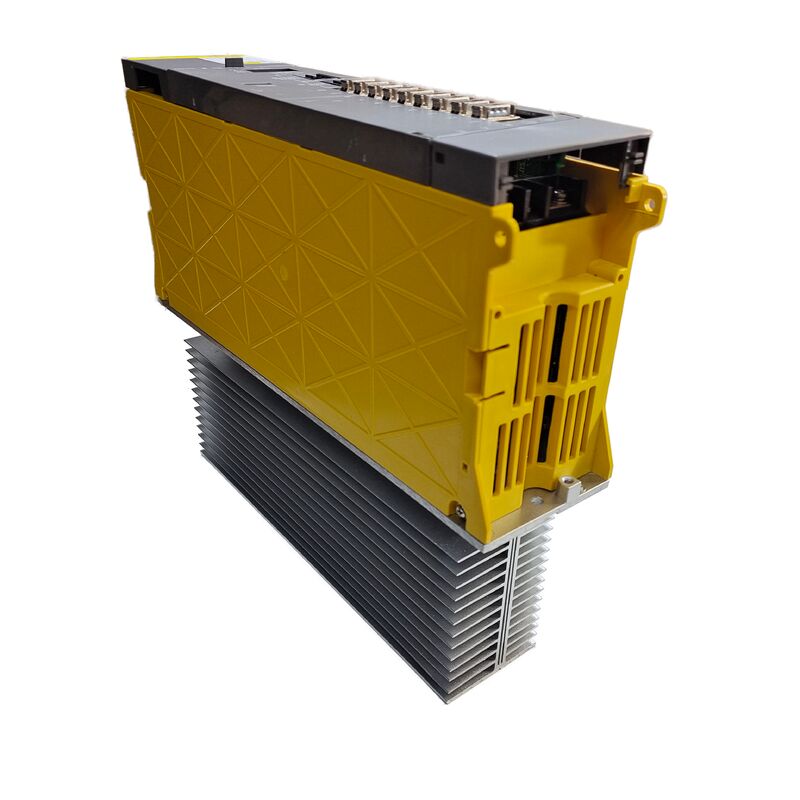

Wymiary modułu 66,8 × 70 mm są fizycznie kompaktowe jak na napęd wrzeciona o mocy 5,5 kW.

Filozofia projektowania zintegrowanych modułów napędowych firmy Fanuc umożliwiła uzyskanie tego małego rozmiaru, co czyni go praktycznym do zainstalowania jako wzmacniacz podrzeciona w szafach już zajętych przez główny napęd wrzeciona i moduły osi — bez potrzeby dedykowanej sekcji szafy dla elektroniki podrzeciona.

Kluczowe specyfikacje

Interfejs typu 1 i sprzężenie zwrotne JY2/JY4

Interfejs typu 1 w A06B-6078-H206 łączy się z CNC za pośrednictwem szeregowego interfejsu wrzeciona, umożliwiając zaawansowane funkcje wrzeciona, które definiują możliwości wrzeciona Alpha pierwszej generacji: konturowanie Cs, gwintowanie sztywne, synchronizację wrzeciona i orientację. Sprzężenie zwrotne dociera do napędu za pośrednictwem złączy JY2 i JY4, które przenoszą sygnały kodera pozycji silnika wrzeciona i wejścia monitorowania temperatury.

Ten układ sprzężenia zwrotnego JY2/JY4 jest specyficzny dla napędów wrzeciona z interfejsem typu 1 i odróżnia A06B-6078-H206 od wzmacniaczy wrzeciona z interfejsem typu 2, 3 i 4, które używają innych układów złączy i zestawów parametrów.

H206 wyraźnie nie jest kompatybilny z tymi późniejszymi typami interfejsów — maszyny zaprojektowane dla wzmacniaczy wrzeciona typu 2/3/4 nie mogą używać H206 jako zamiennika bez konwersji interfejsu.

Złącze JY2 przenosi sprzężenie zwrotne kodera impulsowego silnika wrzeciona — sygnały pozycji i prędkości, których napęd używa do sterowania prędkością i do sterowania pozycją w trybie serwo podczas gwintowania sztywnego i pracy osi Cs.

JY4 przenosi sygnał przegrzania silnika z wbudowanego termistora silnika, zapewniając wejście ochrony termicznej, które wyzwala alarm AL-01 przed uszkodzeniem uzwojenia.

Zastosowania podrzeciona i małych maszyn

Klasa mocy ciągłej 5,5 kW plasuje SPM-5.5 poniżej modułów wrzeciona głównego większości centrów obróbczych produkcyjnych, które zazwyczaj wykorzystują napędy wrzeciona o mocy od 7,5 kW do 30 kW. W przypadku podrzecion w dwuwirnikowych centrach tokarskich CNC, wrzeciono wtórne wykonuje operacje (wiercenie tylnej powierzchni, toczenie, gwintowanie) przy poziomach mocy, które rzadko wymagają pełnej wydajności wrzeciona głównego.

SPM-5.5 jest modułem prawidłowo dobranym do tego zastosowania, bez kosztów i rozmiaru większego wzmacniacza wrzeciona.

W mniejszych obrabiarkach CNC — kompaktowych VMC, maszynach do wiercenia i gwintowania oraz specjalistycznych maszynach CNC — SPM-5.5 służy jako główny napęd wrzeciona, gdy wskaźniki usuwania materiału i rozmiary narzędzi mieszczą się w budżecie mocy ciągłej wrzeciona wynoszącej 5,5 kW.

Często zadawane pytania

P1: Czym różni się wariant #H500 od #H501 w A06B-6078-H206?

Oba warianty to moduły wrzeciona z interfejsem SPM-5.5 typu 1 z identycznymi złączami sprzężenia zwrotnego JY2/JY4 i tymi samymi możliwościami funkcjonalnymi.

Oznaczenia #H500 i #H501 wskazują na drobne rewizje PCB lub specyfikacje rynków regionalnych.

W większości zastosowań zamiennych są one funkcjonalnie wymienne. Podczas zamawiania należy podać wersję sufiksu dostawcy — chociaż wymiana jest zazwyczaj możliwa, różnice w oprogramowaniu parametrów między wersjami mogą czasami wymagać dostosowania.

P2: Czy A06B-6078-H206 można zastąpić A06B-6082-H206 SPM-5.5 z serii drugiej generacji?

A06B-6082 to moduł wrzeciona Alpha drugiej generacji z ulepszonym sterowaniem wrzeciona HRV. Oba mają tę samą nazwę modelu SPM i podobne parametry elektryczne, ale różnią się architekturą PCB sterowania i kompatybilnością parametrów CNC.

Podstawienie między generacjami wymaga weryfikacji kompatybilności CNC i zestawów parametrów — nie zawsze jest to bezpośrednia zamiana.

Przed próbą podstawienia międzygeneracyjnego na maszynie produkcyjnej należy skonsultować się z dokumentacją kompatybilności wzmacniaczy wrzeciona Fanuc lub z wykwalifikowanym dostawcą usług.

P3: Jakie kody alarmów CNC wskazują na usterkę A06B-6078-H206?

Alarmy wrzeciona pojawiają się na wyświetlaczu CNC jako numery SP-xxx. AL-09 (przegrzanie półprzewodników mocy) wskazuje na usterkę termiczną — najpierw należy sprawdzić, czy wentylator chłodzący modułu działa. AL-12 (przeciążenie prądowe obwodu DC) zazwyczaj następuje po przebiciu izolacji uzwojenia silnika wrzeciona i wskazuje na stopień wyjściowy napędu.

AL-03 (przepalony bezpiecznik obwodu DC) i AL-04 (przepalony bezpiecznik wejściowy) wskazują na wewnętrzne awarie komponentów w napędzie.

AL-01 (przegrzanie silnika) i AL-02 (nadmierne odchylenie prędkości) częściej wskazują na silnik lub sprzężenie zwrotne silnika niż na napęd. Dioda alarmowa świeci się, gdy aktywny jest jakikolwiek alarm; konkretny numer należy odczytać z wyświetlacza CNC.

P4: Czym jest architektura Alpha pierwszej generacji i dlaczego ma znaczenie dla części zamiennych?

Alpha pierwszej generacji odnosi się do rodzin modułów PSM A06B-6077, SVM A06B-6079 i SPM A06B-6078, które tworzyły oryginalny zintegrowany system napędowy Alpha firmy Fanuc.

Moduły te dzielą wspólną architekturę magistrali DC i generację interfejsu PWM.

Maszyna zbudowana z modułów wrzeciona A06B-6078 będzie miała pasujące moduły PSM i SVM pierwszej generacji — zastąpienie samego SPM modułem nowszej generacji może wymagać modernizacji PSM lub SVM w zależności od kompatybilności interfejsu i magistrali. Utrzymanie spójności generacji w stosie wzmacniaczy jest najbezpieczniejszą strategią wymiany.

P5: Jakie opcje serwisowe są dostępne dla uszkodzonego A06B-6078-H206?

Wymiana jest najbardziej praktyczną opcją: dostarcz uszkodzony moduł do serwisu i otrzymaj przetestowaną, gwarantowaną jednostkę po renowacji.

Dostępna jest naprawa na poziomie komponentów w przypadku usterek w stopniu wyjściowym tranzystora, wentylatorze chłodzącym i bezpiecznikach wewnętrznych — części serwisowe krążą na rynku napraw i są wymieniane podczas renowacji modułu.

Płytki drukowane w H206 nie są sprzedawane oddzielnie przez Fanuc, ale specjalistyczne serwisy posiadają je w zapasach serwisowych.

Wszystkie prawidłowo serwisowane jednostki powinny być testowane pod obciążeniem na konfiguracji testowej Fanuc PSM/SVM z odpowiednim silnikiem wrzeciona Alpha przed wysyłką.
