Moduł wzmacniacza wrzeciona Fanuc A06B-6088-H230 A06B6088H230 A06B-6088-H230

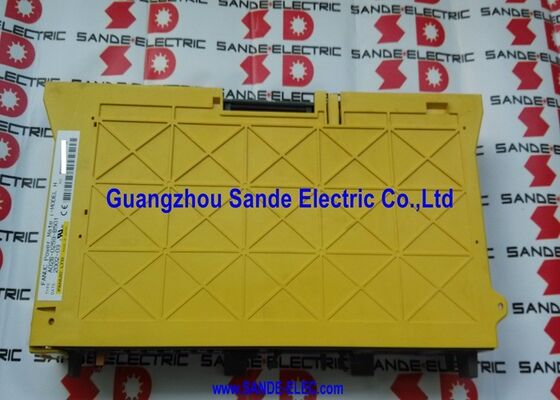

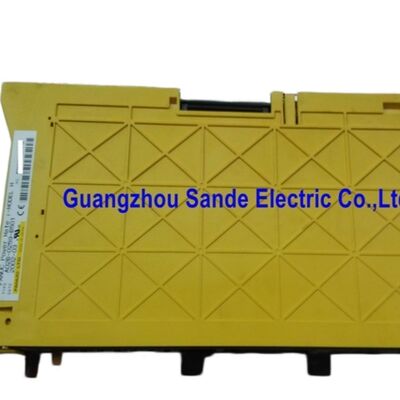

Fanuc A06B-6088-H230. Moduł wzmacniacza Alfa SPM-30, 283V/325V / 35kW, 133A Wyjście, Typ 1 Interfejs, Model 30/P40

Przegląd

W sprawieFanuc A06B-6088-H230jest modułem wzmacniacza węzłowego SPM-30 w serii wzmacniaczy węzłowych alfa Fanuc A06B-6088 ‡ napędem węzłowym o dużej mocy o mocy wyjściowej 133A z wejścia przycisku prądu stałego o mocy 35 kW.

Przy tym poziomie mocy, SPM-30 znajduje się w górnej części standardowego zakresu modułów alfa, zaprojektowanych do silników Fanuc Model 30 i P40, stosowanych w dużych centrach obróbki,o pojemności nieprzekraczającej 10 W, oraz szybkich frezarek, w których moc węzła przy pełnej szybkości usuwania metalu przekracza możliwości modułów średniej klasy SPM-11 do SPM-22.

Seria A06B-6088 reprezentuje wzmacniacze alfa Fanuc drugiej generacji,zawierające ulepszenia w zakresie sterowania wrotkiem HRV (High Response Vector), które udoskonaliły oryginalną architekturę serii A06B-6078.

Podczas gdy interfejs typu 1 pozostaje zachowany, umożliwiając te same zaawansowane funkcje wrotów (konturowanie Cs, sztywne dotknięcie, synchronizacja wrotów,Zmiany w obsłudze A06B-6088 wprowadzono w celu poprawy dokładności regulacji prędkości., mniejszy moment obrotowy przy prędkościach cięcia i lepsza reakcja dynamiczna podczas przejściowych obciążeń wrotów w porównaniu z poprzednikami.

Przy 133A, SPM-30 wymaga dużej infrastruktury chłodzenia.

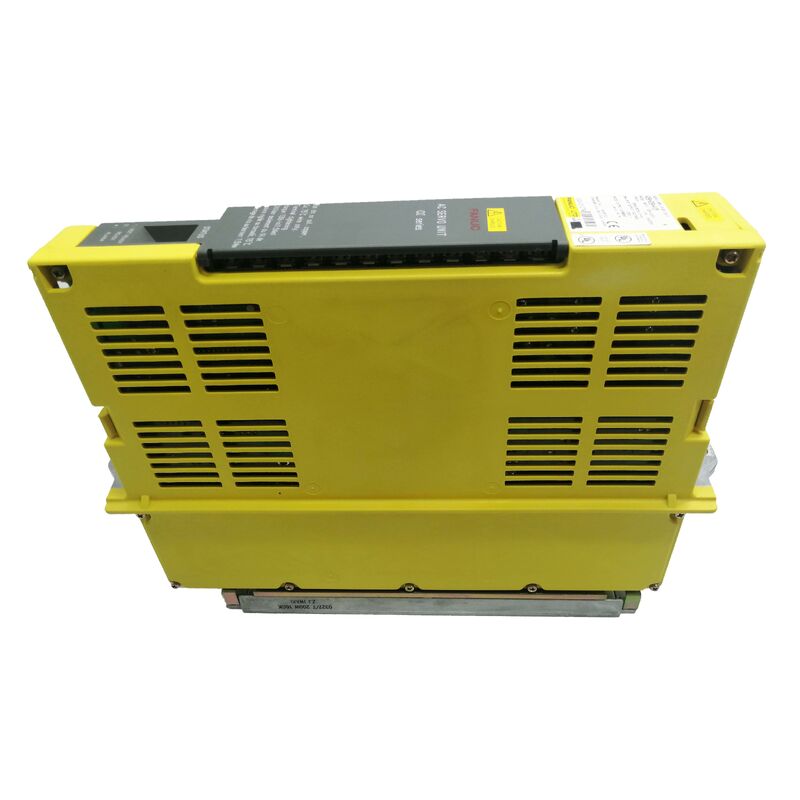

Moduł o szerokości 150 mm mieści dwa systemy chłodzenia: wewnętrzny wentylator do elektroniki sterowania i zewnętrzny wentylator do ciepłoodpływacza dla tranzystorów wysokiego prądu wyjściowego.tabliczka do strzelania, i zestaw karty sterującej.

Dwukrotny 7-segmentowy wyświetlacz LED zapewnia w czasie rzeczywistym widoczność stanu modułu i kodu alarmowego bez konieczności stosowania narzędzia diagnostycznego.

Główne specyfikacje

35 kW

SPM-30 ma moc 35 kW i jest najwyższą klasą w rodzinie modułów alfa.silnik węglowy pobiera 133A ciągłego prądu przy pełnym obciążeniu obróbczym poziom prądu, który wymaga starannego okablowania przycisku, odpowiednio napięte połączenia końcowe wyjściowe i czysty zasilanie przyciskiem prądu stałego z odpowiednio rozmieszczonego PSM.

Instalacja maszyny wykorzystującej SPM-30 wraz z pełnym trójosiowym układem SVM może łatwo przekroczyć 45 kW całkowitego zapotrzebowania na prąd stały przy jednoczesnym obciążeniu szczytowym;wybór PSM alfa dla tego systemu musi pochodzić z prawidłowo obliczonej sumy zapotrzebowania szczytowego.

Silnik węzłowy Fanuc Model 30, który napędzany jest silnikiem A06B-6088-H230, jest silnikiem węzłowym o wysokim momentie obrotowym i dużej mocy przeznaczonym do ciężkich operacji obróbkowychCiężkie obróbki obrotowe na dużych wykupach, oraz grubowanie o wysokiej szybkości usuwania materiału, w którym moment obrotowy węgla i moc są ograniczającymi czynnikami.

Silnik P40 jest wariantem dużych prędkości odpowiednim do zastosowań, w których zakres prędkości wrotnika i właściwości mocy przy prędkości mają pierwszeństwo nad maksymalnym momentem obrotowym przy niskich prędkościach.

Wersje oprogramowania i wybór wariantów

Warianty sufiksu #H500 i #H501 A06B-6088-H230 posiadają różne wersje oprogramowania odpowiednio 9D00 i 9D0A, które sąniezgodne ze sobąze względu na różnice w dostępności funkcji wrzeciona i strukturze parametrów.

Przy zamawianiu zamiennego modułu SPM-30 należy zidentyfikować i dopasować przyrostek oryginalnego modułu.Zainstalowanie niekompatybilnej wersji oprogramowania powoduje warunki alarmowe lub nieprawidłowe zachowanie wrzeciona, które nie mogą zostać rozwiązane przez samą regulację parametrów.

Wersja oprogramowania jest oznaczona na etykiecie modułu i na karcie sterowania wewnętrznego.

Ta niekompatybilność sufiksu jest bardziej krytycznym szczegółem zamówienia dla H230 niż dla wielu innych modułów Fanuc. Nie jest to niewielka różnica, ale funkcjonalnie istotna.

Zawsze podawaj pełny numer części, wraz z dodatkiem, przy zakupie części zamiennej.

Częste pytania

P1: Jakie kody alarmowe wskazują konkretnie na usterkę modułu SPM-30 w porównaniu z usterką silnika wrotnika?

Alarm 3 (Zapłon na łączności prądu stałego wybuchowego) wskazuje na wewnętrzny etap wyjścia SPM-30. Alarm 9 (Przegrzewanie obwodu głównego) wskazuje, że urządzenia półprzewodnikowe modułu przekroczyły limity termiczne.

Alarm 12 (przekręt prądu w obwodzie zasilania) jest najczęstszym nagłym alarmem i jest najczęściej spowodowany uszkodzeniem izolacji silnika wrzecionegokilkaset megaohm lub więcej) przed potępieniem wzmacniacza.

Alarm 1 (przegrzewanie silnika) i alarm 27 (odłączony koder impulsu) wskazują na problemy z silnikiem lub systemem sprzężenia zwrotnego, a nie sam SPM-30.

P2: SPM-30 wykorzystuje dwa wentylatory chłodzące - co się stanie, jeśli jeden z nich nie zadziała?

Wewnętrzny wentylator chłodzi elektronikę sterującą; jego awaria jest wskazywana przez alarm 56 (Wnętrzny wentylator chłodzący zatrzymany).jego awaria prowadzi do alarmu 9 (przegrzewanie obwodu głównego), ponieważ temperatury połączenia tranzystora rosną pod obciążeniem.

Albo awaria wentylatora wymaga natychmiastowej uwagi, albo przy mocy 133A energia cieplna rozproszona jest znaczna, a uszkodzenie części przez trwałą nadtemperaturę jest szybkie.

W trakcie rutynowej konserwacji należy sprawdzić oba wentylatory pod kątem prawidłowego obrotu i dźwiękowych nieprawidłowości sugerujących zużycie łożyska.

P3: Wersje oprogramowania 9D00 i 9D0A są opisane jako niezgodne?

Wersja oprogramowania kontroluje dostępne funkcje węgla, zestawy parametrów i szczegóły protokołu komunikacji z CNC.Funkcje dostępne w jednej wersji mogą nie być obecne lub mogą zachowywać się inaczej w innej wersji.

Dodatkowo, the CNC's spindle parameters are set for a specific software version — loading the wrong version into the machine's SPM installation produces parameter mismatches that generate alarms or cause the spindle to operate incorrectly even if the alarm is cleared.

Nie ma modyfikacji pola do konwersji między wersjami; należy podać prawidłowe przyrostko.

P4: Jaki PSM jest potrzebny do zasilania systemu, który zawiera A06B-6088-H230?

SPM-30 pobiera 35kW przy pełnym obciążeniu. Dodaj wymagania przycisku prądu stałego wszystkich modułów osi SVM w stosie, zazwyczaj 415kW w sumie dla maszyny z trzema do czterech osi.Połączenie zapotrzebowania szczytowego określa minimalną klasyfikację PSM.

Maszyna z SPM-30 i trzema modułami SVM o łącznej mocy 10 kW wymaga PSM o mocy maksymalnej co najmniej 45 kW, co należy do klasy PSM-37 lub PSM-45 (seria A06B-6087 lub równoważna).

Podwyższenie wartości PSM powoduje alarmy o spadku napięcia w łączeniu prądu stałego (AL-04) podczas przyspieszenia wrzeciona w połączeniu z ruchem osi.

Pytanie 5: Moduł H230 ma szerokość 150 mm. Jak to obsługiwać w szafie wzmacniacza?

Szerokość 150 mm wymaga 150 mm wolnej przestrzeni kolejowej w stojaku montażu wzmacniacza alfa.

Przy tej szerokości moduł jest zazwyczaj umieszczony na jednym końcu szyny wzmacniacza w celu zminimalizowania zakłóceń z sąsiednimi modułami SVM.

Przewody kablowe do 133A wymagają większych przewodników przekroju poprzecznego niż lżejsze kable silnikowe SVM,i punkty połączenia bloku końcowego muszą być obciążone momentem zgodnie ze specyfikacją ̇ luźne połączenia przy 133A generują znaczne podgrzewanie oporu, które przyspiesza degradację końcowego.
