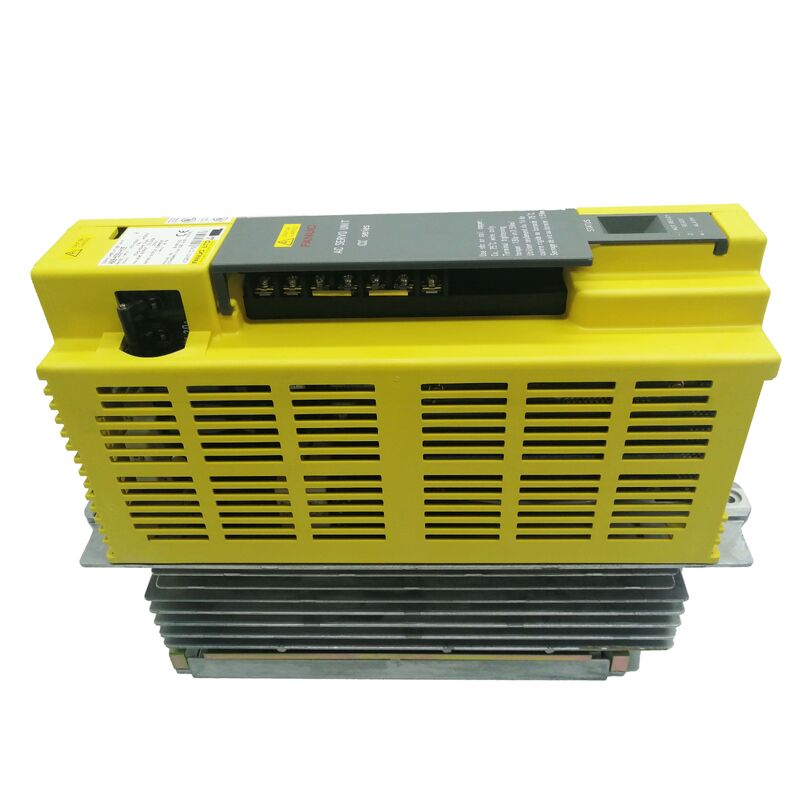

FANUC A06B-6089-H101 Alpha SVU1-12: Fundacja Jednoszytowa

Jedynka, jedyna jednostka.

Kiedy producent maszyny określa instalację napędu osi CNC, konkurują dwie filozofie.Pierwsza z nich łączy wiele osi w wspólne moduły, które czerpią z wspólnej sieci prądu stałego, efektywnej pod względem przestrzeni w szafie i odzyskiwania energii, ale ściśle połączone: jedna awaria zasilania uzasadnia każdą oś na tej autobusie. Druga traktuje każdą oś jako niezależną jednostkę elektryczną, z każdą z własnym prostownikiem, własnym zasilaczem AC,własna granica usterkiA06B-6089-H101 jest zbudowany wokół drugiej filozofii.

WyznaczoneJednostka SVU1-12w ramach serii FANUC alfa, jest to jednoosiowy serwo wzmacniacz napędzający oś L o mocy znamionowej3.0AOznaczenie "SVU" oznacza, że jest to serwo wzmacniacz samodzielna konstrukcja z zintegrowanym prostownikiem konwertującym wchodzący trójfazowy prąd prądowy bezpośrednio do wewnętrznej prądu prądu stałego,o pojemności nieprzekraczającej 10 W"1" oznacza jedną oś. "12" oznacza klasę prądu: 3,0A ciągły, odpowiedni do silników alfa w zakresie od α1/3000 do α2/3000.

Co to oznacza w praktyce jest proste: wprowadź 200 ‰ 230V trójfazowy prąd przemienny do urządzenia, podłącz kabel napędowy silnika, uruchom sprzęt zwrotny kodera, połącz interfejs PWM z CNC,i oś jest włączona. Nie ma nic innego do zainstalowania, nie ma żadnej konfiguracji, nie ma żadnych współdzielonych komponentów do sprawdzenia najpierw. Jeśli ta jednostka się zepsuje, tylko ta oś zatrzymuje się.

Sande Electric przewozi A06B-6089-H101 w nowym i używanym stanie, z przesyłką na całym świecie w ciągu 3 dni roboczych.

Gdzie pasuje SVU1-12: Jednoosiowy zasięg 6089

W ramach podfamilii 6089 SVU1 FANUC oferował dwie klasy bieżące: H101 działa w 3.0A (klasa 12) i H102 działa w 5.9A (klasa 20, oznaczona jako SVU1-20).Obie jednostki są fizycznie podobne i mają ten sam interfejs PWM typu AWybór pomiędzy nimi zależy wyłącznie od podłączonego silnika.

Wyróżnienie 3.0A H101 pasuje do silników z lżejszego końca katalogu alfa, a w szczególności do α1/3000 i α2/3000.małe przetwory, pomocniczych osi obrotowych, magazynów narzędziowych w centrach obróbki lub wszelkich zastosowaniach, w których obciążenie mechaniczne jest umiarkowane, a szybkie przebiegi są krótkie.Próba uruchomienia fizycznie większego silnika alfa na H101 nie jest realną substytutą ̇ silnik będzie pobierał więcej prądu niż poziom wyjścia wzmacniacza może utrzymać, a ochrona termiczna wyłączy oś pod każdym znaczącym obciążeniem.

H102 (SVU1-20) obsługuje kolejny poziom: α2/3000, α3/3000, α4/4000.Dane na tablicy nazwy silnika i kod silnika osi serwo CNC (parametr 2020) są dwoma najszybszymi sposobami potwierdzenia, który wariant SVU1 maszyna rzeczywiście potrzebuje przed zamówieniem.

Architektura jednostki: dlaczego PWM typu A nadal ma znaczenie

A06B-6089-H101 wykorzystujeInterfejs PWM typu AJest to równoległy cyfrowy interfejs, który wcześniejsze generacje CNC firmy FANUC używały przed wprowadzeniem światłowodowego FSSB (Fanuc Serial Servo Bus).Na maszynach z serii 15, 16, 18 lub 21 sterowanie Rodzina alfa SVU została zaprojektowana dokładnie dla tego interfejsu.

Określenie typu A ma znaczenie, ponieważ FANUC zbudował również jednostki z interfejsem typu B, a oba nie są elektrycznie wymienne, mimo że w niektórych przypadkach mają podobne czynniki kształtu.Typ A wykorzystuje określone przypisanie pinów i protokoły sygnału, które różnią się od typu BW celu określenia, czy maszyna używa typu A, czy typu B, należy określić:najszybszym potwierdzeniem jest spojrzenie na oznaczenie płyty serwo interfejsu CNC .

W zakresie 6089 H1xx wszystkie jednostki używają typu A. Nie ma wariantu typu B w ramach podfamilii SVU1.

Specyfikacje techniczne

Jednoszytowe i wieloświatowe urządzenia SVU: praktyczne rozważania dotyczące instalacji

Rodzina 6089 obejmuje również warianty SVU2 (dwuosiowe) i SVU3 (trójosiowe).SVU2 i SVU3 wyglądają atrakcyjnie z punktu widzenia gospodarki gabinetuWięc dlaczego konstruktor maszyn lub inżynier konserwacji wybrałby kilka jednostek SVU1 zamiast tego?

Kilka scenariuszy sprzyja podejściu o jednej osi.fizyczna bliskość: centrum obróbki, w którym każdy napęd osi jest zamontowany w małej obudowie w pobliżu serwomotora, a nie skonsolidowany w centralnej szafce,Korzyści z krótszych kabli napędowych silnika i prostszego kierowania kabliSVU1 jest wystarczająco mały, by mocować się w ciasnych przestrzeniach blisko osi napędowej.izolacja usterek: przy oddzielnych jednostkach SVU1 na osi, uszkodzony napęd wyłącza tylko tę oś. Maszyna może nadal działać częściowo lub w trybie jednej osi, podczas gdy uszkodzona jednostka jest dostarczana i wymieniana.Z trójosiowym SVU3, awaria jednego elementu uzasadnia wszystkie trzy osi jednocześnie.logistyka zastępcza: Jednostki SVU1 identycznego typu są wymienne między osiami, co sprawia, że pojedyncza jednostka zapasowa jest rezerwą dla dowolnego napędu osi L na maszynie, a nie rezerwą dla określonej kombinacji wieloosiowej.

Dla każdej maszyny, która działa nieprzerwanie w produkcji, argument izolacji usterek sam często uzasadnia architekturę o jednej osi.

Odniesienie do 7-segmentowego alarmu LED: kody awarii SVU1-12

Jeśli maszyna zatrzyma się niespodziewanie, a serwo alarmowy ekran na CNC zgłosi awarię serwo,Sprawdzenie tego wyświetlacza bezpośrednio na dysku jest najszybszym pierwszym krokiem diagnostycznymWspólne kody obejmują:

• 1
• 2
• 3W przypadku, gdy urządzenie jest podłączone do sieci elektrycznej, urządzenie musi być podłączone do sieci elektrycznej.
• 8
• A IPM (inteligentny moduł zasilania) usterka na etapie wyjścia (usterka sprzętu jednostki)
• 9

An "8" or overcurrent alarm on an SVU1-12 that occurs immediately on axis enable — rather than after some period of motion — almost always indicates a winding fault in the connected motor or a cable insulation breakdownBadanie odporności izolacyjnej silnika (test Meggera pomiędzy przewodami zawijania silnika a ramą silnika,z odłączonym kablem silnikowym na końcu napędu) jest prawidłowym pierwszym krokiem przed potępieniem samego H101.

Zamówienie, płatność i wysyłka

Światowa wysyłka za pośrednictwem DHL i FedEx3 dni roboczeW przypadku zamówienia kilku jednostek dostępna jest łączna dostawa.

Akceptowane metody płatności:

• Przelew bankowy (T/T)
• PayPal
• Western Union ̇ każda wartość zamówienia

Cła i podatki przywozowe ponoszą kupujący w miejscu przeznaczenia.

Polityka gwarancji i zwrotu

Zwroty są akceptowane, gdy jednostka przyjeżdża uszkodzona, niekompletna lub niezgodna z opisem lub gdy jednostka jest potwierdzona jako niefunkcjonalna w ciągu4 dni od daty otrzymania. Etykieta gwarancyjna musi być nienaruszona na każdym zwróconym przedmiocie. Koszty wysyłki zwrotnej leżą na odpowiedzialności kupującego. Zwroty za nieprawidłowe zamówienie lub zmianę zdania nie są akceptowane.

Częste pytania

P1: Jak potwierdzić, czy moja maszyna potrzebuje H101 (SVU1-12, 3.0A) lub H102 (SVU1-20, 5.9A)?

A: Ostateczną kontrolą jest tablica modelu silnika na silniku osi obecnie zainstalowanym w maszynie.Jeżeli silnik jest α2/3000 stosowany w zastosowaniach wymagających większej wydajności, lub α3/3000, α4/4000 lub wyższy, wymagany jest H102 (SVU1-20, 5.9A).Sekundarna kontrola jest ekran servo parametry CNC przejść do parametrów servo i odczytać parametr 2020 (kod silnika) dla oś dotknięta. Przelicz ten kod na tabelę kodów silnika w dokumentacji serwo maszyny; kod wskaże model silnika, który bezpośrednio powie Ci, która klasa wzmacniacza prądu jest potrzebna.Nie zakładaj, że zainstalowany wzmacniacz jest zgodny ze specyfikacją maszyny ̇ w przypadku poprzedniej konserwacji może zostać zainstalowany nieprawidłowy wzmacniacz.

P2: Co oznacza dla tej jednostki warunek "Nowa pieczęć fabryczna" i w jaki sposób różni się ona od używanej jednostki poddanej kontroli?

Odpowiedź: Nowa pieczęć fabryczna (NFS) oznacza, że urządzenie nigdy nie zostało zainstalowane ani uruchomione w maszynie.Jednostka zachowuje oryginalną etykietę gwarancyjną FANUCW tym stanie jest nasza 12-miesięczna gwarancja magazynu.został wcześniej zainstalowany w sprzęcie produkcyjnym, usunięte (w wyniku modernizacji maszyny, wycofania maszyny lub rozwiązywania problemów) i przetestowane we wszystkich parametrach elektrycznych przed udostępnieniem do odsprzedaży.Zastosowane urządzenia posiadają 3-miesięczną gwarancjęW przypadku maszyn w ciągłej produkcji o wysokich wymaganiach dotyczących czasu pracy, zapasy NFS eliminują wszelką niepewność dotyczącą wcześniejszej historii eksploatacji i są zalecanym wyborem.

Pytanie 3: Kabel interfejsu PWM między moim CNC a A06B-6089-H101 wydaje się nietknięty, ale CNC wyświetla alarm serwo komunikacyjny natychmiast po uruchomieniu.Co należy sprawdzić przed zakończeniem napędu jest błędem?

A: Alarmy interfejsu PWM przy uruchomieniu bez uprzedniego ruchu są częściej problemem z połączeniem niż awarią sprzętu napędowego. verify the interface cable connector is fully seated at both the CNC servo board and the SVU1 unit — partial seating of a multi-pin connector can disconnect one or more signal lines that the drive needs to confirm communicationPo drugie, sprawdź obudowę złącza na obu końcach pod kątem zgiętych lub odpychanych szpilów; szpil, który z zewnątrz wygląda na siedzący, może odbiecnąć od kontaktu z wnętrza.jeśli urządzenie pozostawało nieużywane, sprawdź korozję na kontaktach z łączem ̇ interfejs PWM działa przy niskich poziomach sygnału, gdzie nawet lekkie utlenianie może przerwać komunikację.Czyszczenie kontaktów odpowiednim środkiem czyszczącym kontaktowe, jeśli występuje widoczna korozjaTylko po potwierdzeniu, że kabel i złącza są w pełni sprawne, należy uznać sam napęd za źródło usterki.

P4: Czy silnik A06B-6089-H101 (SVU1-12) może jako środek tymczasowy napędzać silnik serii beta zamiast silnika alfa?

Odpowiedź: Nie bez ryzyka i ogólnie nie zaleca się nawet tymczasowo.Silniki z serii beta mają różne właściwości elektryczneWykonywanie silnika beta na alfa SVU może prowadzić do oscylacji, prądu bieżącegolub usterki serwo w zależności od tego, jak bardzo parametry silnika odbiegają od profilu alfa oczekiwanego przez etap sterowania wzmacniaczemNawet jeśli silnik fizycznie działa bez natychmiastowego alarmu, napęd działa poza wyznaczonym parametrami i może powodować niedokładną kontrolę pozycji i prędkości.Prawidłowe podejście, gdy silnik alfa jest niedostępny jest czekać na właściwy silnik zamiast most z niezgodnym typem.

P5: Czy istnieje bezpośredni nowoczesny zamiennik FANUC dla A06B-6089-H101, który można zastąpić bez zmiany CNC?

Odpowiedź: W obecnej produkcji FANUC nie istnieje bezpośrednia wymiana. Rodzina 6089 SVU wykorzystuje interfejs PWM typu A związany z starszymi generacjami CNC (serie 15, 16, 18, 21 non-i).Nowoczesne napędy FANUC wykorzystują interfejs FSSB światłowodowy i wymagają CNC z serii i.Zastąpienie nowoczesnego napędu H101 na maszynie niepowiązanym z CNC wymagałoby wymiany servo interfejsu CNC, co w większości przypadków oznacza wymianę samego CNC ,praktyczne rozwiązanie dla utrzymania maszyn pracujących na tych systemach jest utrzymanie zapasów testowanych jednostek H101.Z czasem nowe zapasy pieczęci fabrycznych są coraz mniej dostępne; zapewnienie rezerwy dwóch lub trzech jednostek dla maszyn o dużym wykorzystaniu jest rozsądną strategią utrzymania.Skontaktuj się z nami w celu omówienia cen dla wielu jednostek, jeśli w Twoim zakładzie działa kilka maszyn tego typu.
