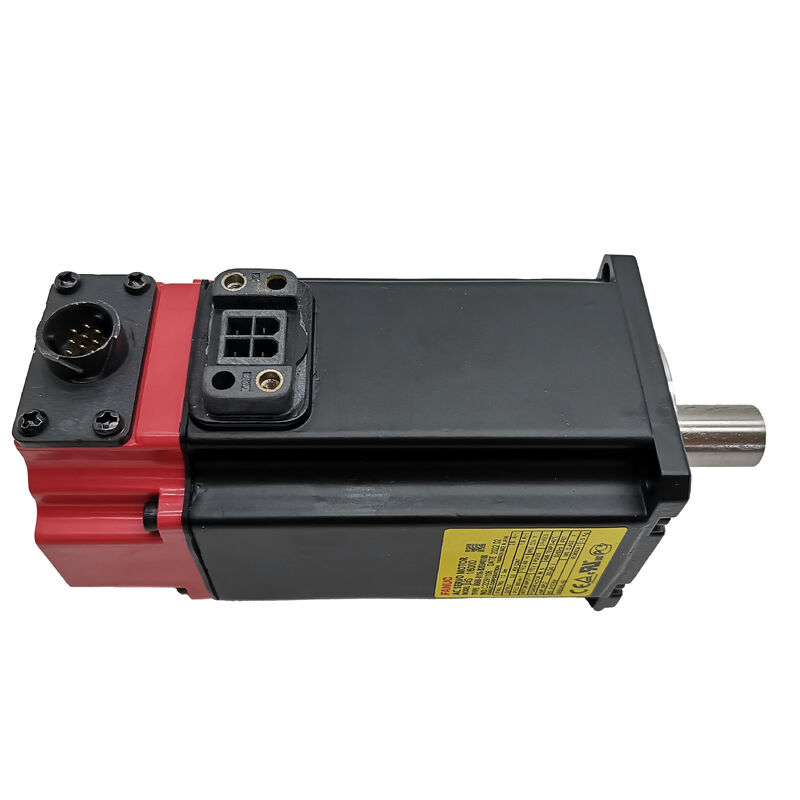

A06B-0116-B203 Serwosilnik AC Fanuc A06B0116B203 AO6B-OII6-B2O3

βiS 1/6000, 6000 obr./min, wał z wpustem, enkoder absolutny B64iA

Numer części: A06B-0116-B203
Szukano również jako: A06B0116B203, FANUC A06B-0116-B203, serwomotor Fanuc Beta iS BIS1/6000
Model silnika: βiS 1/6000 (Beta iS 1/6000)
Klasyfikacja: Serwomotor AC bezszczotkowy Fanuc Beta iS Series -- 0,5 kW, 6000 obr./min, wał prosty z wpustem, bez hamulca, enkoder absolutny B64iA, IP65

Enkoder absolutny 6000 obr./min umożliwia szybkie pozycjonowanie osi przy lekkich obciążeniach. Przy śrubie kulowej o skoku 5 mm połączonej bezpośrednio, zapewnia to liniowe przemieszczenie 30 m/min — dorównując możliwościom szybkiego posuwu większych silników serii Alpha, zużywając przy tym tylko 1,8 ampera w warunkach znamionowych.

Enkoder absolutny 0,5 kW jest odpowiednio dobrana do osi pozycjonujących drugorzędnych, mechanizmów ATC, kompaktowych posuwów tokarek i osi małych centrów obróbczych do cięcia aluminium i materiałów nieżelaznych. Silnik ten przekracza limit 5000 obr./min porównywalnych silników Fanuc αiF 1/5000, zapewniając zwiększoną produktywność w zastosowaniach, gdzie czas posuwu osi ogranicza cykl pracy.

Prosty wał z wpustem zapewnia pewne mechaniczne zazębienie do przenoszenia momentu obrotowego, zapobiegając mikropślizgom w zastosowaniach z częstymi zmianami kierunku. Zapewnia to stałą dokładność pozycjonowania przez tysiące zmian kierunku na zmianę. Wymieniając ten silnik, należy sprawdzić, czy piasta sprzęgła ma pasujący otwór na wpust.

Enkoder absolutny B64iA zapewnia 64000 impulsów na obrót z zachowaniem pozycji wieloobrotowej po wyłączeniu zasilania. Eliminuje to cykle powrotu do punktu zerowego po włączeniu zasilania, umożliwiając natychmiastowe automatyczne działanie. Przy 64000 impulsach na obrót na śrubie kulowej o skoku 5 mm, pętla pozycjonowania zamyka się z rozdzielczością około 78 nanometrów na impuls — wystarczającą do pozycjonowania wiertarsko-gwintującego, pozycjonowania suwaków z narzędziami wielowrzecionowymi i sterowania osiami posuwu kompaktowych centrów obróbczych CNC.

Konfiguracja bez hamulca jest odpowiednia dla osi poziomych, gdzie pozycja spoczynkowa jest utrzymywana przez blokadę serwo wzmacniacza βiSV. Utrzymuje to kompaktowy rozmiar silnika i jego mniejszą wagę w porównaniu do wersji z hamulcem, jednocześnie eliminując złożoność obwodu hamulca. W przypadku zastosowań z osiami pionowymi należy określić wersję z hamulcem A06B-0116-B576.

Standardowe uszczelnienie IP65 zapewnia odporność na kurz i ochronę przed strumieniami wody. W zastosowaniach z bezpośrednim narażeniem na chłodziwo, wariant A06B-0116-B203#0100 oferuje uszczelnienie IP67 przy identycznych parametrach wydajnościowych.

Seria βiS zapewnia zoptymalizowane pod względem kosztów osiągi w porównaniu do serii αiF. Chociaż αiF 1/5000 posiada enkoder A1000 o wyższej rozdzielczości (1 000 000 ppr), βiS 1/6000 osiąga 6000 obr./min w porównaniu do limitu 5000 obr./min w αiF. Te dwie rodziny nie są wymienne ze względu na różne protokoły enkoderów, rodziny wzmacniaczy i zestawy parametrów.

Współpracuje z wzmacniaczami serwo Fanuc serii βi (βiSV) — w szczególności βiSV 4 dla tej klasy mocy 0,5 kW. Kompatybilne platformy CNC obejmują Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B i 32i. Niekompatybilny ze wzmacniaczami αiSV.
