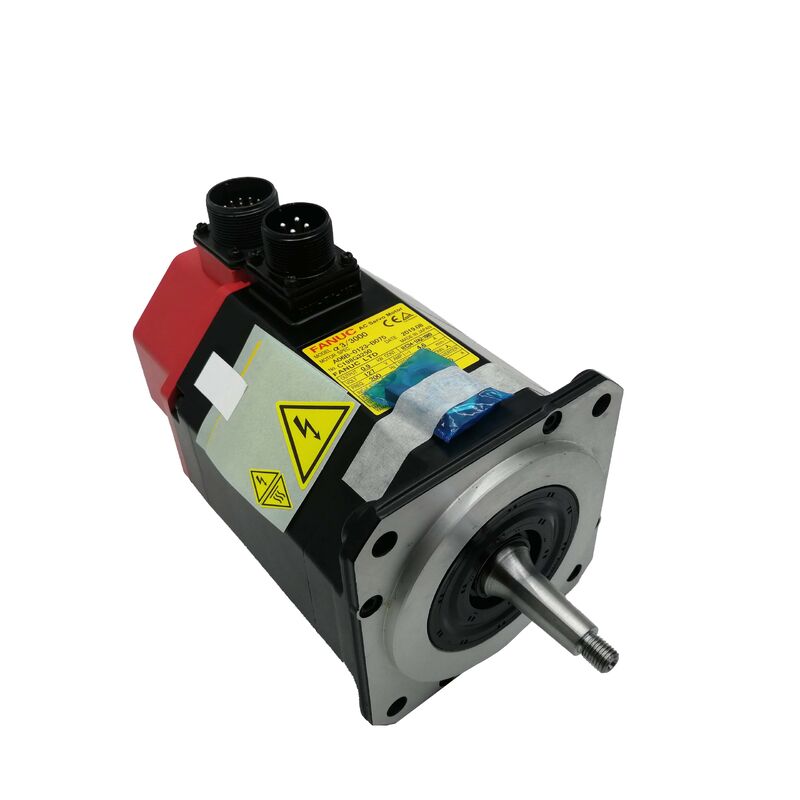

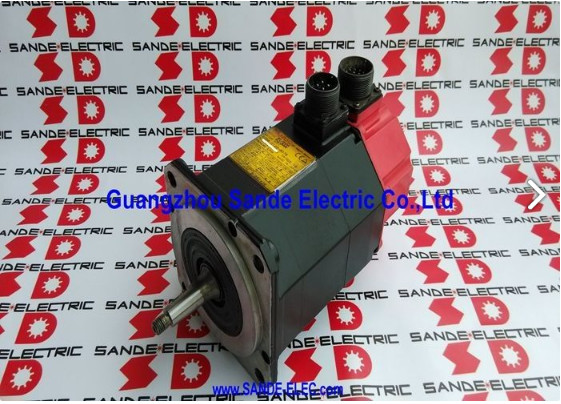

Serwosilnik AC Fanuc A06B-0123-B075
Alpha 3/3000, Stożkowy wał, enkoder A64, bez hamulca
Przegląd produktu
Numer części: A06B-0123-B075
Szukane również jako: A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Model silnika: α 3/3000
Seria: Oryginalna seria Fanuc Alpha
Klasyfikacja: Bezszczotkowy serwosilnik AC z serii Fanuc Alpha -- moment zrywania 3 Nm, 0,9 kW, 3000 obr./min, stożkowy wał, bez hamulca, enkoder przyrostowy A64, IP65
Specyfikacje techniczne
| Parametr |
Wartość |
| Numer części |
A06B-0123-B075 |
| Model silnika |
α 3/3000 |
| Moc znamionowa |
0,9 kW |
| Moment zrywania |
3 Nm |
| Prąd zrywania |
4,6 A |
| Prędkość znamionowa |
3000 obr./min |
| Napięcie wejściowe silnika |
127V (3-fazowe) |
| Enkoder |
Alpha A64 (przyrostowy, 64000 ppr) |
| Typ wału |
Stożkowy z wpustem |
| Hamulec elektromagnetyczny |
Brak |
| Stopień ochrony |
IP65 |
| Kompatybilne wzmacniacze |
Oryginalne wzmacniacze serii Fanuc Alpha SVU |
| Kompatybilne sterowniki |
Fanuc Seria 0, 15, 16, 18 (oryginalna generacja Alpha) |
| Pochodzenie |
Japonia |
Alpha 3/3000 w rodzinie Alpha
Oryginalna seria Fanuc Alpha zasilała obrabiarki CNC w latach 90. i 2000., a wiele maszyn jest nadal w produkcji. A06B-0123-B075 stanowi zamiennik typu "jeden do jednego" w przypadku awarii tych silników.
Z momentem zrywania 3 Nm i mocą 0,9 kW wyjściową, α 3/3000 zajmuje kompaktowe miejsce w oryginalnej gamie Alpha, co czyni go idealnym do lżejszych osi posuwowych w małych i średnich obrabiarkach CNC. Zastosowania obejmują napędy X i Z w kompaktowych tokarkach, osie pomocnicze w centrach obróbczych i wtórne mechanizmy pozycjonowania.
Prędkość znamionowa 3000 obr./min w połączeniu ze śrubą kulową o skoku 5 mm zapewnia prędkość szybkiego posuwu 15 m/min. Napięcie wejściowe silnika 127V przy prądzie zrywania 4,6 A potwierdza kompatybilność z oryginalnymi wzmacniaczami Alpha SVU.
Konstrukcja stożkowego wału
Precyzyjnie szlifowany stożkowy wał z wpustem zapewnia samocentrujące sprzęgło, które gwarantuje powtarzalność pozycjonowania. Stożkowy kształt automatycznie centruje piastę podczas montażu, a wpust zapewnia skuteczne przenoszenie momentu obrotowego.
Uwaga dotycząca instalacji:Podczas demontażu zawsze używaj odpowiedniego ściągacza do kół zębatych, przykładając siłę do powierzchni piasty. Nigdy nie używaj klinów ani nie uderzaj w korpus piasty. Przed ponownym zamontowaniem na nowym silniku sprawdź powierzchnie stożka i otworu.
Kompatybilność z enkoderem przyrostowym A64
Enkoder Alpha A64 dostarcza 64000 impulsów na obrót poprzez równoległy interfejs enkodera przyrostowego. Kluczowe kwestie operacyjne:
- Wymagane pozycjonowanie referencyjne przy każdym włączeniu zasilania: A64 nie zachowuje pozycji po wyłączeniu zasilania
- Kompatybilność zależna od generacji: Niekompatybilny ze wzmacniaczami serii αi, które wymagają protokołu enkodera szeregowego
- Wymaga oryginalnego wzmacniacza Fanuc Alpha SVU do prawidłowego działania
Przy 64000 ppr na śrubie kulowej o skoku 5 mm, rozdzielczość pętli pozycjonowania wynosi około 78 nm na impuls.
Konfiguracja bez hamulca
Oznaczenie B075 potwierdza brak hamulca elektromagnetycznego. Pozycja osi w spoczynku jest utrzymywana przez blokadę serwo wzmacniacza Alpha SVU, co jest wystarczające dla osi poziomych bez składowych obciążenia grawitacyjnego.
Ważne: W przypadku osi pionowych lub ukośnych wymagających mechanicznego przytrzymania, należy użyć wariantu z hamulcem A06B-0123-B175. Model B075 nie jest bezpiecznym zamiennikiem na osiach obciążonych grawitacyjnie.
Odnośnik konfiguracji serii A06B-0123
| Numer części |
Wał |
Hamulec |
Enkoder |
| A06B-0123-B075 |
Stożkowy |
Brak |
A64 przyrostowy |
| A06B-0123-B175 |
Stożkowy |
Tak (hamulec) |
A64 przyrostowy |
| A06B-0123-B075#7076 |
Stożkowy |
Brak |
A64 (IP67) |
Wszystkie warianty mają te same specyfikacje korpusu silnika α 3/3000. Dopasuj konfigurację zamiennika dokładnie do oryginału.
Kompatybilność wzmacniacza i sterownika CNC
Wymaga oryginalnego wzmacniacza Fanuc Alpha SVU. Kompatybilne platformy CNC obejmują Fanuc Seria 0, 15, 16 i 18 z oryginalnej generacji Alpha. Niekompatybilny ze wzmacniaczami serii αi ani napędami serii β.
Po instalacji należy zweryfikować, czy parametry osi (kod typu silnika, limit prądu, maksymalna prędkość) są poprawnie ustawione dla specyfikacji α 3/3000.
Typowe zastosowania
- Osi posuwowe tokarek CNC X i Z - Napędy głównego suportu i poprzecznego na kompaktowych centrach tokarskich
- Osi posuwowe małych centrów obróbczych - Napędy X, Y i Z na kompaktowych pionowych centrach obróbczych
- Osi wtórne i pomocnicze - Dodatkowe napędy pozycjonujące na maszynach wieloosiowych i stołach obrotowych
Często zadawane pytania
Czy ten silnik jest kompatybilny ze wzmacniaczami Fanuc αiSV?
Nie. A64 wykorzystuje równoległy interfejs enkodera oryginalnej platformy Alpha, który jest elektrycznie niekompatybilny ze wzmacniaczami αiSV wymagającymi protokołu enkodera szeregowego. Ten silnik musi być sparowany z oryginalnym wzmacniaczem Fanuc Alpha SVU.
Dlaczego oś wykonuje pozycjonowanie referencyjne przy każdym włączeniu sterownika CNC?
A64 to enkoder przyrostowy bez możliwości zachowania pozycji po wyłączeniu zasilania. Po każdym włączeniu zasilania wymagany jest ruch referencyjny w celu ustalenia współrzędnych maszyny, co jest normalnym zachowaniem dla wszystkich urządzeń oryginalnej serii Alpha.
Czy B075 (bez hamulca) może zastąpić silnik B175 (z hamulcem)?
Tylko na potwierdzonych osiach poziomych bez składowej obciążenia grawitacyjnego. Hamulec B175 jest mechanizmem bezpieczeństwa dla osi pionowych i ukośnych. Sama blokada serwo nie jest w stanie utrzymać osi pod wpływem grawitacji po odłączeniu zasilania wzmacniacza.
Jak prawidłowo usunąć piastę stożkowego wału podczas wymiany silnika?
Użyj ściągacza do kół zębatych przyłożonego do powierzchni piasty, opierając się o koniec wału. Nigdy nie używaj klinów, dłut ani nie uderzaj w korpus piasty. Po demontażu sprawdź powierzchnie stożka i otworu piasty przed ponownym montażem.
Czy A06B-0123-B075 podlega naprawie, czy tylko wymianie?
W pełni naprawialny. Kwalifikowane serwisy naprawcze zajmują się wszystkimi typowymi trybami awarii, w tym wymianą łożysk, wymianą enkodera A64, naprawą uzwojeń stojana i wymianą uszczelnień. Dla serwisów zarządzających wieloma maszynami, posiadanie przetestowanej jednostki wymiany minimalizuje czas przestoju.
