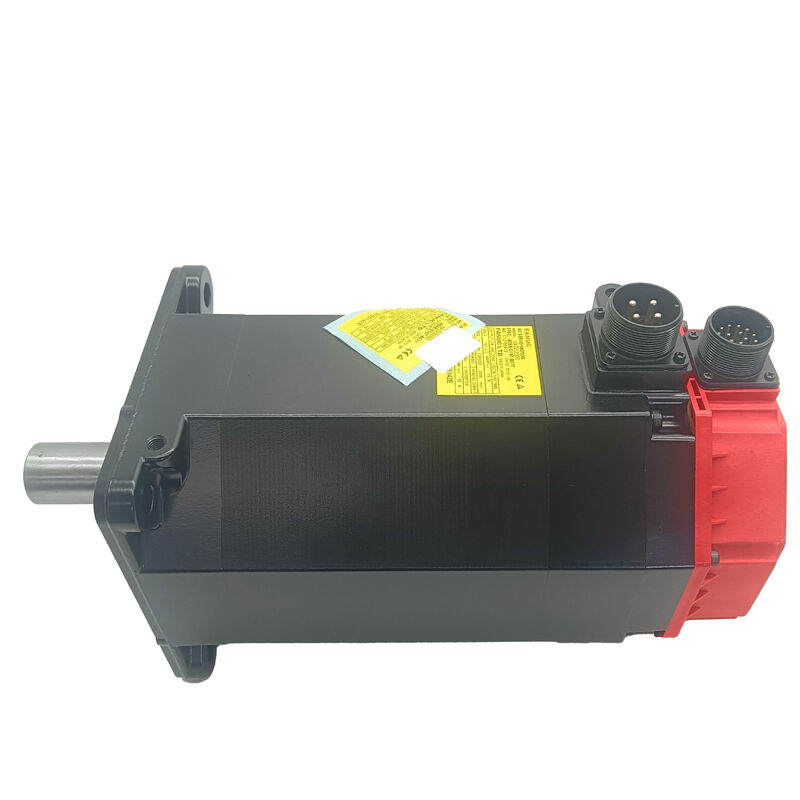

A06B-0147-B077 Fanuc serwomotor AC A06B0147B077 AO6B-OI47-BO77

Silnik serwo Fanuc A06B-0147-B077

Fanuc A06B-0147-B077 to silnik serwo AC przeznaczony do precyzyjnej kontroli ruchu w systemach CNC i automatyki przemysłowej. Jest on zazwyczaj klasyfikowany jako silnik serwo 3-fazowy klasy A22/2000, z prostym wałem, napięciem znamionowym 157 V, prądem znamionowym 15 A i prędkością 2000 obr./min.

Dla producentów maszyn i zespołów serwisowych, tego typu silnik jest zazwyczaj wybierany tam, gdzie spójna reakcja osi, stabilne dostarczanie momentu obrotowego i niezawodna integracja z istniejącymi systemami napędowymi Fanuc są ważniejsze niż ogólne przeznaczenie silnika.

W praktycznym zastosowaniu, A06B-0147-B077 pasuje do zastosowań, w których krytyczne jest dokładne sterowanie obrotowe i powtarzalny ruch. Obejmuje to osie posuwu CNC, sekcje ruchu obrabiarek, zautomatyzowane systemy obsługi i prace modernizacyjne na sprzęcie już zbudowanym w oparciu o architekturę serwo Fanuc.

Konfiguracja z prostym wałem sprawia, że nadaje się również do instalacji, w których interfejs mechaniczny musi pozostać niezmieniony podczas wymiany lub serwisu.

Dla nabywców na rynku MRO i części zamiennych, ten model najlepiej rozumieć jako silnik serwo przeznaczony do zachowania ciągłości systemu.

W wielu przypadkach rzeczywista wartość to nie tylko sam silnik, ale możliwość przywrócenia maszyny bez przerabiania oryginalnego montażu, koncepcji okablowania lub konfiguracji ruchu. To czyni go praktycznym wyborem dla zakładów potrzebujących niezawodnego wsparcia w zakresie wymiany dla istniejącego sprzętu sterowanego przez Fanuc.

Kluczowe dane produktu

Przegląd produktu

A06B-0147-B077 jest przeznaczony do kontrolowanego ruchu przemysłowego, a nie do prostej rotacji ze stałą prędkością.

W zastosowaniu serwo, silnik działa jako część systemu napędowego, który wymaga dokładnej reakcji na polecenia, powtarzalnego zachowania prędkości i stabilnej pracy osi w zmieniających się warunkach obciążenia. Dlatego ten model jest bardziej istotny dla sprzętu CNC i zautomatyzowanego niż dla ogólnej wymiany silników.

Jego klasa prędkości 2000 obr./min i konstrukcja 3-fazowa sprawiają, że nadaje się do osi maszyn wymagających zrównoważonej wydajności między momentem obrotowym, stabilnością sterowania i powtarzalnością pozycjonowania. Charakterystyki elektryczne 15 A i 157 V umieszczają go mocno w kategorii serwo przemysłowych, gdzie oczekuje się, że silnik będzie działał z odpowiednim dopasowanym wzmacniaczem i systemem sprzężenia zwrotnego, a nie jako samodzielny silnik sieciowy.

Niektóre oferty rynkowe wiążą również ten model z sprzężeniem zwrotnym kodera impulsowego i64, wzmacniając jego rolę w środowiskach sterowania ruchem w pętli zamkniętej.

Dlaczego dobrze sprawdza się w sprzęcie przemysłowym

Silnik serwo, taki jak A06B-0147-B077, jest zazwyczaj wybierany, gdy maszyna nie toleruje niespójnego ruchu. W sprzęcie CNC i automatyce precyzyjnej nawet niewielkie odchylenia w zachowaniu osi mogą wpłynąć na jakość obróbki, czas cyklu i powtarzalność.

Silnik klasy A22/2000 jest zatem lepiej rozumiany jako element ruchu w systemie sterowanym, a nie po prostu jako elektryczne urządzenie obrotowe.

Inną praktyczną zaletą jest jego znaczenie w scenariuszach wymiany.

Gdy zainstalowana maszyna Fanuc już używa tej klasy silnika, zachowanie tej samej rodziny części często zmniejsza ryzyko inżynieryjne.

Pomaga zachować dopasowanie wału, reakcję sterowania i istniejącą kompatybilność systemu, co jest szczególnie ważne w środowiskach serwisowych, gdzie minimalizacja przestojów jest ważniejsza niż przeprojektowanie całego pakietu osi.

Uwagi dotyczące instalacji i użytkowania

Podobnie jak w przypadku innych silników serwo przemysłowych, kluczowe jest odpowiednie dopasowanie. A06B-0147-B077 powinien być używany w odpowiednim systemie serwo, z kompatybilnym napędem i obsługą sprzężenia zwrotnego, zamiast traktowany jako silnik bezpośrednio podłączany do sieci.

Przed wymianą lub uruchomieniem użytkownicy powinni potwierdzić parametry elektryczne, konfigurację wału, układ montażowy i ogólną kompatybilność z maszyną.

Konstrukcja z prostym wałem jest ważna z mechanicznego punktu widzenia, ponieważ bezpośrednio wpływa na sprzęgło, wyrównanie i ciągłość instalacji.

W pracach modernizacyjnych lub naprawczych dopasowanie kształtu wału jest często równie ważne jak dopasowanie napięcia lub prądu, szczególnie w starszym sprzęcie CNC, gdzie oryginalny układ napędowy musi pozostać nienaruszony.

FAQ

P1. W jakim typie sprzętu zazwyczaj stosuje się A06B-0147-B077?
A06B-0147-B077 jest zazwyczaj stosowany w maszynach CNC i innych przemysłowych systemach ruchu, gdzie oś musi przyspieszać, zwalniać i utrzymywać pozycję z kontrolowaną reakcją.

W praktyce czyni to go odpowiednim do osi posuwu, ruchów transferowych, sekcji pozycjonowania obrabiarek i innych zastosowań, gdzie powtarzalność ruchu jest ważniejsza niż prosta ciągła rotacja.

Ponieważ jest identyfikowany jako silnik serwo AC klasy A22/2000, jest on zazwyczaj wybierany jako część istniejącego systemu serwo Fanuc, a nie jako ogólny silnik zamienny.

P2. Czy jest to standardowy silnik AC czy silnik serwo i dlaczego ma to znaczenie?
Jest to silnik serwo AC, a to rozróżnienie jest ważne. Standardowy silnik AC służy głównie do napędu obrotowego, podczas gdy silnik serwo jest przeznaczony do pracy w pętli sterowanego ruchu z kompatybilnym wzmacniaczem i urządzeniem sprzężenia zwrotnego. W tym przypadku oferty dla A06B-0147-B077 opisują go jako silnik serwo z sprzężeniem zwrotnym kodera impulsowego I64, co oznacza, że silnik jest przeznaczony do zastosowań, w których system sterowania musi stale monitorować i korygować ruch.

Dlatego prawidłowe dopasowanie systemu jest tutaj ważniejsze niż w przypadku podstawowego silnika indukcyjnego.

P3. Co należy sprawdzić przed zamówieniem tego silnika jako zamiennika?
Najważniejsze sprawdzenia to dopasowanie numeru części, klasa silnika, parametry elektryczne, styl wału i kompatybilność systemu serwo. W przypadku tego modelu nabywcy zazwyczaj potwierdzają numer części A06B-0147-B077, konfigurację 3-fazową, napięcie znamionowe 157 V, klasę prędkości 2000 obr./min, prąd znamionowy 15 A i konstrukcję z prostym wałem przed instalacją.

W rzeczywistej pracy serwisowej nie chodzi tylko o elektryczne dopasowanie silnika; chodzi również o zachowanie oryginalnego sprzęgła mechanicznego, reakcji osi i zachowania sterowania jak najbliżej istniejącej konfiguracji maszyny.

Jeśli maszyna jest już zbudowana w oparciu o tę rodzinę silników Fanuc, użycie odpowiedniego zamiennika pomaga zredukować niepotrzebne zmiany podczas naprawy.

P4. Dlaczego konfiguracja z prostym wałem jest ważna w serwisie przemysłowym?
Konfiguracja wału bezpośrednio wpływa na sposób, w jaki silnik sprzęga się z napędzanym mechanizmem.

Prosty wał ma znaczenie, ponieważ dopasowanie sprzęgła, dokładność wyrównania i ciągłość instalacji zależą od prawidłowego interfejsu mechanicznego.

W sprzęcie CNC i automatyki, nawet jeśli parametry elektryczne są prawidłowe, niedopasowanie stylu wału może spowodować problemy podczas montażu, zwiększyć błąd wyrównania lub wymusić zmiany w oryginalnym układzie napędowym. Dla zespołów serwisowych dopasowanie typu wału jest często jednym z kluczowych kroków w celu szybkiego i przewidywalnego wykonania prac naprawczych.

P5. Jakie punkty dotyczące instalacji i bezpieczeństwa powinni wziąć pod uwagę użytkownicy?
Silnik ten powinien być instalowany i używany jako część odpowiedniego systemu serwo Fanuc, z odpowiednim wzmacniaczem, metodą okablowania i praktykami ochronnymi.

Wytyczne bezpieczeństwa FANUC dotyczące silników serwo i wzmacniaczy podkreślają, że użytkownicy powinni dokładnie zapoznać się ze środkami ostrożności przed użyciem, a aktualna literatura serwo FANUC podkreśla również funkcje na poziomie systemu, takie jak sterowanie hamulcem po stronie wzmacniacza i konstrukcja złączy zorientowana na konserwację, co pokazuje, że silniki te są przeznaczone do pracy w dopasowanej architekturze serwo, a nie jako silniki bezpośrednio podłączane do sieci.

W praktyce oznacza to, że przed uruchomieniem należy potwierdzić uziemienie, integralność okablowania, kompatybilność wzmacniacza i ogólne sprawdzenia po stronie osi.
