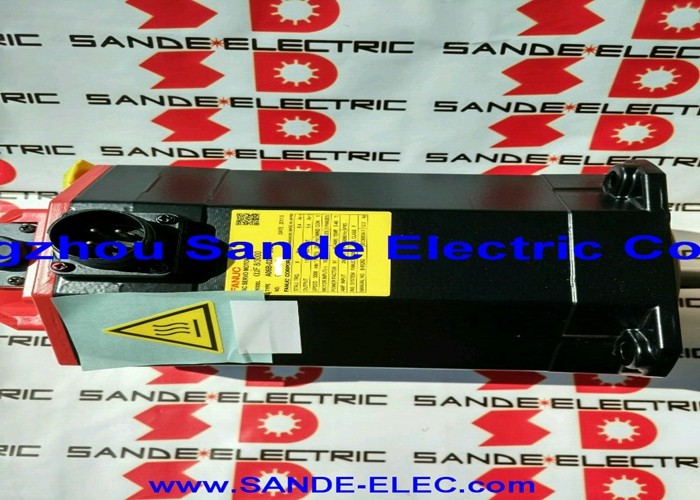

A06B-0147-B088 Serwo silnik Fanuc AC A06B0147B088 AO6B-OI47-BO88

Fanuc A06B-0147-B088 | Seria ALPHA AC Serwo Silnik A22/2000 — 3,8 kW, Prosty Wał, Enkoder A1000

Numer części: A06B-0147-B088

Seria: Serwo Silnik AC ALPHA

Model: A22 / 2000

Status: Wycofany przez producenta — Dostępny odnowiony i nadwyżkowy

Stan: Odnowiony / Nadwyżka

Przegląd

Silnik Fanuc A06B-0147-B088 to silnik serwo AC o mocy 3,8 kW z serii ALPHA firmy Fanuc — model A22/2000 — z prostym wałem i enkoderem A1000 jako urządzeniem sprzężenia zwrotnego. Oceniony na 2000 obr./min z ciągłym poborem prądu 15 A przy 157 V trójfazowym, 133 Hz, jest to solidny silnik średniej wielkości, zbudowany z myślą o wymagających osiach posuwowych małych i średnich obrabiarek CNC, gdzie trwały moment obrotowy pod rzeczywistym obciążeniem skrawania jest miarą wartości silnika.

Enkoder A1000 odróżnia ten wariant od wersji wyposażonych w I64 i A64 w ramach tej samej rodziny A22/2000. Przy 1 000 000 impulsów na obrót, A1000 stanowi znaczący krok naprzód w rozdzielczości sprzężenia zwrotnego w porównaniu do 64 000 impulsów/obrót I64 — szesnastokrotnie większa precyzja pozycjonowania, rozdzielająca pozycję wału ze szczegółowością, która bezpośrednio wpływa na dokładność osi w precyzyjnym konturowaniu, delikatnych przejściach wykończeniowych i pozycjonowaniu o wysokiej dokładności na maszynach, gdzie jakość powierzchni i tolerancja wymiarowa są kluczowymi kryteriami wydajności.

Firma Fanuc wycofała ten silnik, ale maszyny, do których był zamontowany, nadal pracują w środowiskach produkcyjnych na całym świecie.

Dla zakładów utrzymujących je, A06B-0147-B088 pozostaje aktywnie handlowany na rynku odnowionych i nadwyżkowych części.

Kluczowe specyfikacje

Silnik A22/2000 — Duży moment obrotowy przy umiarkowanej prędkości

Klasa momentu obrotowego AC22 — 22 Nm momentu rozruchowego — plasuje ten silnik zdecydowanie powyżej jednostek AC12 i AC6 stosowanych w lżejszych napędach osi. Przy ciągłej mocy wyjściowej 3,8 kW z pułapu 2000 obr./min, A22/2000 został zaprojektowany do osi, gdzie obciążenie mechaniczne jest rzeczywiste i stałe: napędy X, Y i Z w średniej klasy pionowych centrach obróbczych, napędy osi Z w centrach tokarskich z ciężkimi zespołami wieżyczek oraz osie, gdzie system serwo musi opierać się siłom skrawania bez polowania pętli prędkości lub ograniczania prądu, które występuje, gdy silnik pracuje blisko swojej granicy znamionowej.

Ciągły pobór prądu 15 A przy 157 V odzwierciedla obciążenie elektryczne, jakie ten silnik nakłada na wzmacniacz serwo. Przy częstotliwości znamionowej 133 Hz, wzmacniacz serwo ALPHA generuje warunki napędu, których silnik wymaga ze standardowego zasilania sieciowego 200–240 VAC — wartość 133 Hz to wewnętrzna częstotliwość pracy przy prędkości znamionowej, generowana przez stopień falownika wzmacniacza.

Dla inżynierów utrzymania ruchu, istotnym parametrem jest klasa prądu 15 A, która określa dobór modułu wzmacniacza, przekroje kabli i specyfikację zarządzania termicznego dla szafy sterowniczej.

Maksymalna prędkość 2000 obr./min nadaje się do konfiguracji osi z kulowymi śrubami sprzężonymi bezpośrednio, gdzie prędkość silnika odpowiada praktycznym prędkościom szybkiego posuwu bez potrzeby pośredniego przekładni. Przy momencie rozruchowym 22 Nm silnik zapewnia sztywność osi, która utrzymuje dokładność posuwu w agresywnych warunkach skrawania — parametr, który ma większe znaczenie w maszynach produkcyjnych pod stałym obciążeniem niż prędkość maksymalna.

Enkoder A1000 — Sprzężenie zwrotne o wysokiej rozdzielczości

A1000 jest tym, co wyróżnia wariant B088 w rodzinie A22/2000. Tam, gdzie bardziej powszechny I64 zapewnia 64 000 impulsów na obrót, a A64 zapewnia wersję absolutną o tej samej rozdzielczości, enkoder A1000 dostarcza 1 000 000 zliczeń na obrót danych o pozycji wału do wzmacniacza serwo ALPHA.

To szesnastokrotne zwiększenie rozdzielczości w porównaniu do I64 ma praktyczne konsekwencje na poziomie osi.

Pętla prędkości napędu serwo ma drobniejsze dane pozycyjne do pracy w każdym momencie obrotu silnika — co skutkuje płynniejszymi profilami prędkości, mniejszym tętnieniem prędkości przy wolnych posuwach i dokładniejszymi punktami końcowymi pozycji.

Na maszynach wykonujących precyzyjne konturowanie, gdzie wykończenie powierzchni jest bezpośrednią funkcją płynności prędkości, lub utrzymujących ścisłe tolerancje wymiarowe, gdzie dokładność pozycji przy niskim posuwie ma znaczenie, przewaga rozdzielczości A1000 przekłada się na mierzalną poprawę jakości produkcji.

A1000 jest enkoderem absolutnym — zachowuje pozycję wału po przerwaniu zasilania bez cyklu zerowania.

Po uruchomieniu maszyny, napęd serwo odczytuje aktualną pozycję absolutną bezpośrednio, a CNC ma pełną wiedzę o pozycji osi przed wydaniem jakiegokolwiek polecenia ruchu.

Eliminuje to sekwencję zerowania, której wymagają osie wyposażone w I64 przy każdym włączeniu zasilania.

Przy zakupie zamiennika A06B-0147-B088, specyfikacja enkodera A1000 musi być dokładnie dopasowana. Podstawienie silnika z enkoderem I64 lub A64 wymaga zmian parametrów napędu serwo, utraty funkcji pozycji absolutnej (w przypadku I64) i może wpłynąć na charakterystykę dokładności osi, jeśli parametry pętli prędkości napędu były dostrojone do wyższej rozdzielczości A1000.

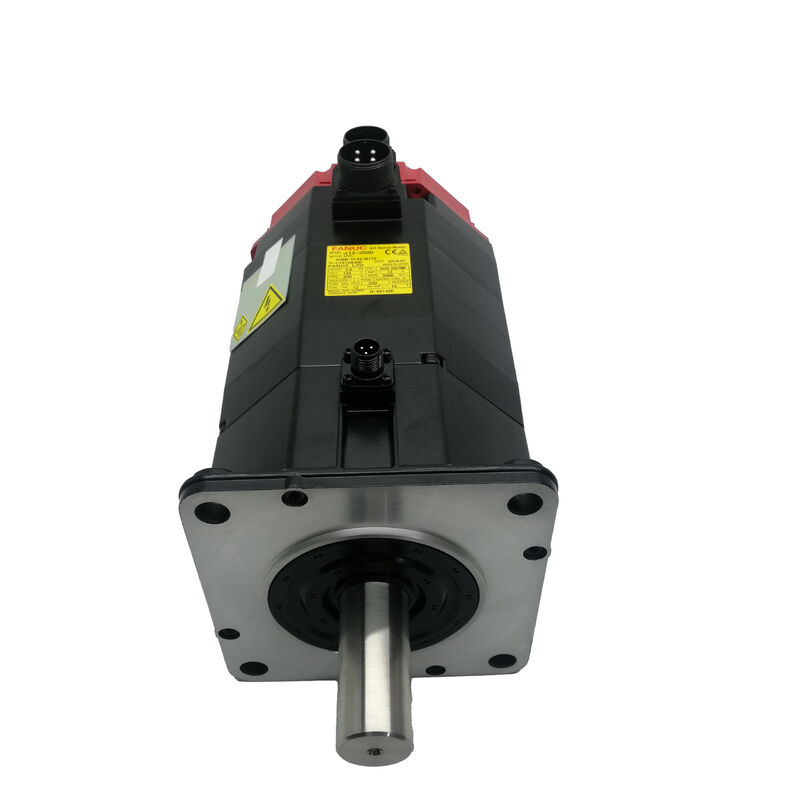

Prosty Wał i Integracja Układu Napędowego

Gładki, prosty wał w A06B-0147-B088 wykorzystuje siłę zacisku sprzęgła serwo do przenoszenia momentu obrotowego na napędzany element. Dla momentu rozruchowego 22 Nm generowanego przez ten silnik, dobór sprzęgła i moment dokręcania mają znaczenie: sprzęgło musi być przystosowane do mocy wyjściowej silnika, a siła zacisku wału musi być ustawiona zgodnie ze specyfikacją, aby zapobiec stopniowemu poślizgowi sprzęgła pod stałym obciążeniem osi.

W silniku tej klasy mocy, poślizg sprzęgła powoduje błąd pozycji, który narasta bez wywołania natychmiastowego alarmu — objawia się jako rozrzut pozycji osi w czasie.

Podwarianty #7000 i #7008 w specyfikacji B088 mają te same charakterystyki elektryczne i enkodera, ale różnią się obróbką wpustu wału.

Podstawowy B088 (gładki) i sufiks #7000 nie mają wpustu; #7008 ma wpust do połączeń piasty sprzęgła z wpustem. Potwierdzenie, który podwariant wału jest zainstalowany na maszynie przed zamówieniem zamiennika, jest prostym krokiem, który zapobiega niedopasowaniu sprzęgła po dostarczeniu.

Kompatybilność Napędu i Sterowania

A06B-0147-B088 jest kompatybilny z modułami wzmacniaczy serwo Fanuc ALPHA serii SVM o znamionowej ciągłej klasie prądowej 15 A i integruje się ze sterownikami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21.

Wzmacniacz serwo musi być skonfigurowany z kodem typu silnika dla A22/2000 z enkoderem A1000 — jest to parametr, który steruje odpowiedzią pętli prędkości, ograniczeniami prądowymi i skalowaniem sprzężenia zwrotnego pozycji.

Biorąc pod uwagę wiek tego silnika i zakres modernizacji napędów i sterowania, jakie maszyny mogły otrzymać od czasu produkcji, potwierdzenie, że zainstalowany wzmacniacz obsługuje interfejs enkodera A1000 przed zainstalowaniem zamiennika, jest niezbędnym krokiem uruchomieniowym.

FAQ

P1: Czym enkoder A1000 różni się od I64 stosowanego w innych wariantach A22/2000?

A1000 zapewnia 1 000 000 impulsów na obrót — szesnastokrotnie większą rozdzielczość niż 64 000 impulsów/obrót I64. Jest to również enkoder absolutny, zachowujący pozycję wału po cyklach zasilania bez sekwencji zerowania. I64 jest inkrementalny i wymaga zerowania przy każdym uruchomieniu maszyny.

Wyższa rozdzielczość A1000 poprawia płynność pętli prędkości i dokładność pozycji przy niskich posuwach, co bezpośrednio wpływa na jakość wykończenia powierzchni i dokładność wymiarową w precyzyjnych operacjach obróbki. Przy wymianie B088, specyfikacja enkodera A1000 musi być dopasowana — montaż silnika I64 lub A64 wymaga zmian parametrów i utraty funkcji absolutnej.

P2: Jaki wzmacniacz serwo jest wymagany dla A06B-0147-B088?

Silnik wymaga modułu wzmacniacza Fanuc ALPHA serii SVM o znamionowym ciągłym prądzie wyjściowym co najmniej 15 A.

Integruje się ze sterownikami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21.

Parametr typu silnika we wzmacniaczu musi być ustawiony tak, aby odpowiadał specyfikacji A22/2000 z enkoderem A1000. Nieprawidłowy kod typu silnika wpływa na strojenie pętli prędkości i ograniczenia prądowe — zawsze weryfikuj ten parametr po każdej wymianie silnika przed uruchomieniem osi pod obciążeniem.

P3: Czy ten silnik potrzebuje hamulca do zastosowań w osiach pionowych?

A06B-0147-B088 nie posiada zintegrowanego hamulca. W przypadku osi pionowych przenoszących znaczną wagę — głowicę wrzeciona, ciężką wieżyczkę lub znaczącą karetkę osi — brak hamulca mechanicznego oznacza, że utrzymanie pozycji, gdy serwo jest nieaktywne, opiera się całkowicie na aktywnym utrzymaniu momentu obrotowego przez napęd.

W przypadku osi pionowych obciążonych grawitacyjnie, gdzie istnieje ryzyko opadnięcia osi przy wyłączeniu awaryjnym lub utracie zasilania, odpowiednią specyfikacją jest wersja z hamulcem z rodziny A22/2000 (sufiks B177). B088 nadaje się do osi poziomych i lekko obciążonych napędów pionowych, gdzie aktywne utrzymanie serwo jest wystarczające.

P4: Czy podwarianty wału #7000 i #7008 są elektrycznie równoważne?

Tak. #7000 posiada gładki, prosty wał bez wpustu; #7008 posiada wpust obrobiony w prostym wale do stosowania z piastami sprzęgła z wpustem. Oba podwarianty są elektrycznie identyczne — ta sama moc wyjściowa 3,8 kW, ten sam moment obrotowy 22 Nm, ta sama specyfikacja 157 V / 133 Hz / 15 A i ten sam enkoder A1000.

Jedyną różnicą jest obróbka wału. Przed zamówieniem należy potwierdzić, który podwariant jest zainstalowany na maszynie, aby zapewnić dopasowanie interfejsu sprzęgła.

P5: Jakie są kluczowe punkty kontroli używanego A06B-0147-B088?

Zmierz rezystancję uzwojeń trójfazowych pod kątem równowagi faz i sprawdź rezystancję izolacji do ziemi — oba potwierdzają integralność uzwojeń.

Obróć wał ręcznie, aby ocenić stan łożysk; przy mocy 3,8 kW i momencie rozruchowym 22 Nm, łożysko przednie przenosi znaczące obciążenie promieniowe i jest jednym z częstszych punktów zużycia w silnikach z długą historią serwisową. Sprawdź złącze enkodera A1000 pod kątem skorodowanych lub uszkodzonych pinów oraz wyjście kabla pod kątem uszkodzeń odciążenia.

Sprawdź koniec wału pod kątem śladów tarcia lub kontaktu ze sprzęgłem. Uruchomienie na stanowisku testowym do prędkości znamionowej z weryfikacją pozycji enkodera absolutnego jest prawidłowym końcowym sprawdzeniem przed zamontowaniem silnika na osi produkcyjnej.
