A06B-0147-B575 Serwo silnik Fanuc AC A06B0147B575 AO6B-OI47-B575

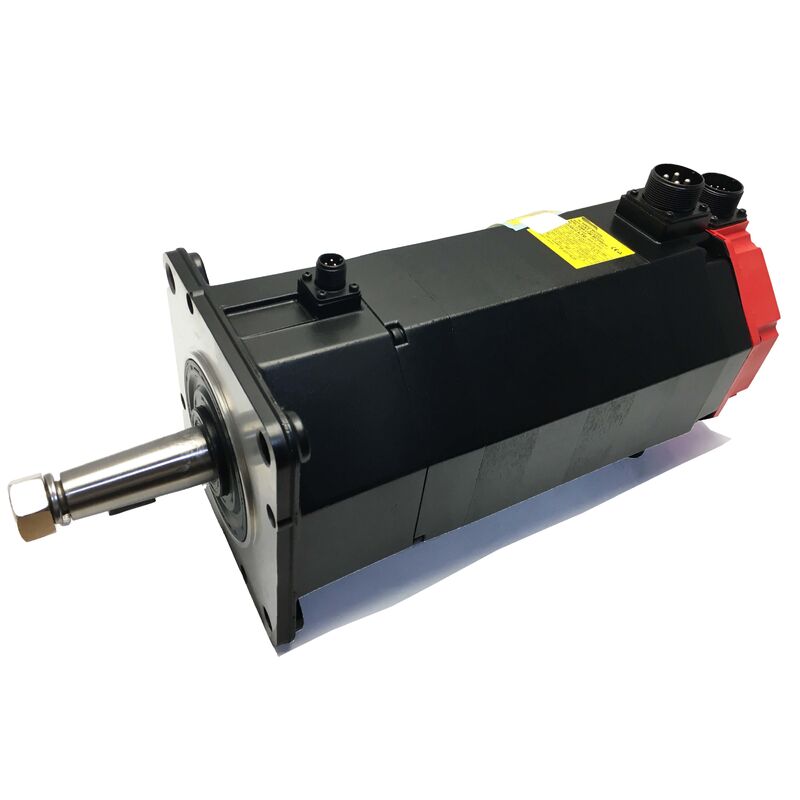

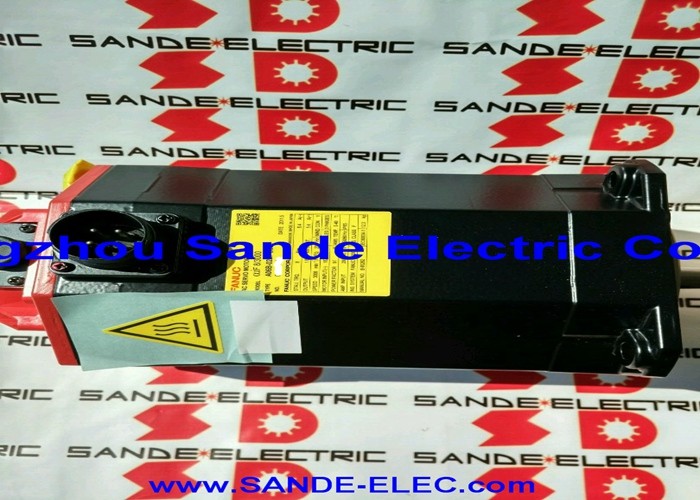

Fanuc A06B-0147-B575 | Seria ALPHA AC Serwo Silnik A22/2000 — 3,8kW, Stożkowy Wał, Uszczelka Olejowa, Enkoder A64

Numer części: A06B-0147-B575

Seria: Serwo Silnik AC ALPHA

Model: A22 / 2000

Konfiguracja: Stożkowy Wał z Frezem, Enkoder A64, Bez Hamulca, Uszczelka Olejowa

Stan: Nowy / Odnowiony / Wymienny / Nadwyżka

Przegląd

Silnik Fanuc A06B-0147-B575 to silnik serwo AC o mocy 3,8 kW z serii ALPHA firmy Fanuc — model A22/2000 — w specyficznej konfiguracji, która odróżnia go od częściej spotykanych wariantów z prostym wałem B077 i B075 z tej samej rodziny.

Model B575 posiada stożkowy wał z frezem, zapewniający samocentrujące dopasowanie wciskane i pewne zazębienie obrotowe, które są wymagane w niektórych zastosowaniach napędów maszyn.

W połączeniu z enkoderem absolutnym A64 i standardową uszczelką olejową, jest to silnik skonfigurowany do precyzyjnego, powtarzalnego pozycjonowania z zachowaniem pozycji absolutnej po cyklach zasilania i niezawodną ochroną przed narażeniem na działanie chłodziwa i cząstek stałych w środowiskach produkcji przemysłowej.

Przy momencie obrotowym zablokowania 22 Nm, mocy ciągłej 3,8 kW i maksymalnej prędkości 2000 obr./min, model A22/2000 plasuje się w solidnym środkowym zakresie rodziny silników ALPHA — powyżej silników AC12 używanych na lżejszych osiach, poniżej jednostek AC30 na najcięższych napędach.

Była to standardowa specyfikacja dla osi posuwowych X, Y i Z małych i średnich obrabiarek CNC, gdzie obciążenia mechaniczne były realne, siły skrawania znaczące, a oś musiała utrzymywać dokładność posuwu w warunkach ciągłego obrabiania.

Kluczowe Specyfikacje

Konfiguracja B575 — Stożkowy Wał i Co To Zmienia

Sufiks B575 niesie ze sobą dwie cechy mechaniczne, które odróżniają ten wariant od silników A22/2000 z prostym wałem: geometrię stożkowego wału i wykonany w nim frez. Razem definiują one interfejs sprzęgający w sposób, w jaki nie robi tego zwykły prosty wał.

Stożkowy profil wału tworzy samocentrujące dopasowanie wciskane, gdy piasta sprzęgła lub napędzany element jest na niego nasuwany.

Piasta osadza się koncentrycznie za każdym razem, gdy jest instalowana — właściwość, której zwykły prosty wał opiera się wyłącznie na precyzji zacisku sprzęgła, ale którą stożek zapewnia mechanicznie dzięki geometrii.

Na osiach, gdzie bicie wału wpływałoby na powtarzalność pozycjonowania lub jakość wykończenia powierzchni, przewaga koncentryczności stożka jest powodem inżynieryjnym jego specyfikacji.

Frez dodaje inny rodzaj bezpieczeństwa: pewne zazębienie obrotowe. Z zamontowanym wpustem piasta sprzęgła nie może się obracać względem wału, niezależnie od przyłożonego momentu obrotowego, częstotliwości zmian kierunku lub obciążeń udarowych generowanych podczas przyspieszania osi z powodu dużych obciążeń mechanicznych.

Przy momencie obrotowym zablokowania 22 Nm na osi produkcyjnej CNC, to rozróżnienie ma znaczenie przez okres eksploatacji mierzony latami zmian produkcyjnych.

Praktyczną konsekwencją w momencie wymiany jest to, że napędzane elementy maszyny — koło pasowe, piasta sprzęgła lub element wejściowy przekładni — są wytaczane i obrabiane tak, aby pasowały do geometrii stożka i frezu. Silnik zamienny z prostym wałem wymaga nowych elementów sprzęgających. Zamiennik identyczny jak B575 pasuje bez modyfikacji mechanicznych.

Enkoder A64 — Pozycja Absolutna Bez Homing

A64 to oznaczenie enkodera absolutnego firmy Fanuc dla urządzenia sprzężenia zwrotnego o rozdzielczości 64000 impulsów na obrót, zamontowanego w tym silniku. Absolutny oznacza, że enkoder zachowuje swoje odniesienie pozycji po przerwaniu zasilania.

Gdy sterowanie CNC uruchamia się po planowym wyłączeniu, zatrzymaniu awaryjnym lub nieoczekiwanej utracie zasilania, napęd serwo odczytuje aktualną absolutną pozycję wału bezpośrednio z A64 — i maszyna ma pełną wiedzę o pozycji osi przed wydaniem jakiegokolwiek polecenia ruchu. Nie jest wymagany cykl homingu.

W przypadku maszyn produkcyjnych ma to skumulowany efekt operacyjny.

Sekwencje homingu zajmują czas — w maszynie uruchamiającej się dwa razy na zmianę, pięć dni w tygodniu, wyeliminowanie 30-sekundowej procedury homingu przekłada się na mierzalny czas produktywny rocznie. Co ważniejsze, eliminuje to tryb awarii związany z przerwaniem homingu: jeśli maszyna straci zasilanie w trakcie sekwencji homingu w systemie z enkoderem inkrementalnym, operator musi zdiagnozować i ponownie uruchomić procedurę homingu, zanim maszyna będzie mogła wznowić pracę. Z A64 nic z tego nie wynika.

Odnośnik absolutny chroni również przed klasą błędów, w których licznik pozycji osi dryfuje w czasie — zjawisko, które może wystąpić w systemach inkrementalnych z powodu nagromadzonego szumu elektrycznego na linii sprzężenia zwrotnego. Dane absolutne z A64 działają jako ciągła kontrola poprawności informacji o pozycji, z którą pracuje sterowanie CNC.

Uszczelka Olejowa i Dopasowanie do Środowiska

Oznaczenie B575 w systemie numeracji Fanuc zazwyczaj wskazuje na silnik ze standardowymi uszczelkami olejowymi, a nie ze wzmocnionym uszczelnieniem IP67, które znajduje się w wariantach B075#7076 lub B077#7076.

Standardowe uszczelki olejowe chronią wnęki łożysk przed mgłą chłodziwa unoszącą się w powietrzu, drobnymi cząstkami metalu i ogólnymi zanieczyszczeniami środowiska obróbki CNC w normalnych warunkach instalacji.

W przypadku maszyn, w których silnik jest umieszczony z dala od bezpośredniego strumienia chłodziwa i w miejscach o rozsądnym przepływie powietrza, standardowa ochrona uszczelki olejowej jest wystarczająca do długich okresów międzyobsługowych.

Tam, gdzie silnik jest zainstalowany bliżej strefy skrawania — szczególnie w maszynach z chłodziwem przepływowym pod wysokim ciśnieniem lub agresywnym dostarczaniem chłodziwa — wzmocnione uszczelnienie IP67 innych wariantów z rodziny A22/2000 zapewnia silniejszą długoterminową ochronę.

Stan uszczelki zawsze warto sprawdzić w przypadku używanych silników.

Utwardzona lub pęknięta uszczelka wału jest prostym elementem konserwacyjnym, gdy silnik jest wyjęty z maszyny do serwisu, a jej wymiana zapobiega powolnemu zanieczyszczeniu łożysk, które skraca żywotność silnika bez powodowania żadnych dramatycznych natychmiastowych objawów.

A22/2000 w Rodzinie ALPHA — Kontekst Klasy Mocy

Z dokumentacji produktów serwo GE Fanuc, A22/2000 dostarcza 22 Nm ciągłego momentu obrotowego zablokowania przy prędkości do 2000 obr./min — kombinacja, która była oceniana na 3,7–3,8 kW w zależności od konkretnego wariantu i podstawy pomiaru.

Przy prądzie znamionowym 19A, moduł wzmacniacza serwo musi być dobrany do tej klasy prądowej.

Seria A06B-0147 łączy się ze wzmacniaczami serwo ALPHA serii SVM w klasie prądowej odpowiedniej dla 19A ciągłego i wyższych prądów szczytowych potrzebnych do przyspieszania osi.

Częstotliwość znamionowa 133 Hz przy 2000 obr./min odróżnia A22/2000 od rodziny A22/1500, która wykorzystuje 100 Hz.

Ta różnica częstotliwości odzwierciedla różne limity prędkości i związane z nimi projektowanie elektromagnetyczne, i oznacza, że obie rodziny używają różnych parametrów typu silnika w wzmacniaczu serwo — dzielą tę samą klasę momentu obrotowego, ale nie są identycznie skonfigurowane w systemie napędowym.

Kompatybilność Napędu i Sterowania

A06B-0147-B575 jest kompatybilny ze wzmacniaczami serwo Fanuc ALPHA serii SVM i integruje się ze sterowaniami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21. Wzmacniacz serwo musi być sparametryzowany kodem typu silnika dla A22/2000 z enkoderem absolutnym A64.

W maszynach, które przeszły modernizację napędu lub sterowania od czasu produkcji, potwierdzenie, że zainstalowany wzmacniacz obsługuje interfejs enkodera absolutnego A64 przed zainstalowaniem zamiennika, jest niezbędnym krokiem uruchomieniowym — nie wszystkie generacje wzmacniaczy ALPHA mają identyczne możliwości obsługi enkoderów absolutnych.

Często Zadawane Pytania

P1: Jaka jest kluczowa różnica mechaniczna między B575 a B077 z tej samej rodziny A22/2000?

B077 posiada prosty, gładki wał (SLK — bez frezu) z enkoderem inkrementalnym I64, a B077#7008 posiada prosty wał z frezem i tym samym I64.

B575 posiada stożkowy wał z frezem i wykorzystuje enkoder absolutny A64. Stożkowy wał tworzy samocentrujące dopasowanie wciskane, którego prosty wał nie zapewnia.

Enkoder absolutny A64 zachowuje pozycję po cyklach zasilania, eliminując sekwencje homingu.

Zarówno geometria wału, jak i typ enkodera muszą być dopasowane przy pozyskiwaniu zamiennika — silnik z prostym wałem nie pasuje do piasty ze stożkowym otworem bez wymiany piasty sprzęgła.

P2: Jaka jest praktyczna zaleta enkodera absolutnego A64 nad enkoderem inkrementalnym I64 w tej klasie mocy silnika?

A64 zachowuje pozycję wału po przerwach w zasilaniu — maszyna dokładnie wie, gdzie znajduje się każda oś w momencie włączenia zasilania, bez homingu. I64 traci swoje odniesienie po utracie zasilania i wymaga sekwencji homingu przy każdym ponownym uruchomieniu.

W przypadku maszyny produkcyjnej, sprzężenie zwrotne absolutne eliminuje opóźnienie homingu, usuwa tryb awarii przerwanych procedur homingu i zapewnia ciągłe odniesienie absolutne, które chroni przed dryftem licznika pozycji.

Przy wymianie B575, typ enkodera A64 musi być dopasowany — zamontowanie silnika I64 zmienia zachowanie maszyny przy uruchamianiu i może wymagać aktualizacji parametrów serwo.

P3: Jaki wzmacniacz serwo jest wymagany dla A06B-0147-B575?

Silnik wymaga modułu wzmacniacza Fanuc ALPHA serii SVM o obciążalności co najmniej 19A prądu ciągłego, kompatybilnego z typem silnika A22/2000 i interfejsem enkodera absolutnego A64.

Integruje się ze sterowaniami CNC Fanuc, w tym z seriami 0, 0i, 15, 16, 18 i 21. Parametr typu silnika we wzmacniaczu musi być ustawiony poprawnie dla specyfikacji A22/2000 A64 przed uruchomieniem osi pod obciążeniem.

P4: Czy zamienny silnik ze standardowym uszczelnieniem IP65 lub IP67 może być użyty zamiast specyfikacji uszczelki olejowej B575?

Tak, pod warunkiem dopasowania wymiarów montażowych i geometrii wału. Wariant A22/2000 z uszczelnieniem IP67 w tej samej ramie fizycznej pasuje do tej samej pozycji montażowej i zapewnia wyższy poziom ochrony przed chłodziwem.

Specyfikacja elektryczna, typ enkodera i geometria wału (stożek z frezem) muszą nadal pasować do konfiguracji sprzęgła i napędu serwo maszyny.

Modernizacja do wyższego stopnia ochrony przed wnikaniem jest praktyczną opcją, gdy historia serwisowa oryginalnego silnika sugeruje, że lokalizacja instalacji ma większe narażenie na chłodziwo, niż jest to idealne dla specyfikacji uszczelki olejowej.

P5: Jakie są najważniejsze punkty kontroli używanego A06B-0147-B575?

Najpierw należy sprawdzić powierzchnię stożkowego wału — szukać śladów tarcia, zarysowań lub uszkodzeń od uderzeń spowodowanych nieprawidłowym poprzednim demontażem. Uszkodzenia powierzchni stożkowej nie można naprawić w terenie i wpływa na dopasowanie wciskane przy ponownym montażu.

Sprawdzić frez pod kątem tarcia na powierzchniach styku wpustu. Sprawdzić złącze enkodera A64 pod kątem korozji i uszkodzenia odciążenia przy wyjściu kabla. Zmierzyć rezystancję uzwojeń trójfazowych pod kątem równowagi faz i sprawdzić rezystancję izolacji do masy.

Sprawdzić uszczelkę olejową pod kątem stwardnienia lub pęknięć na krawędzi. Obrócić wał ręcznie, aby ocenić stan łożysk. Uruchomienie na stanowisku testowym do 2000 obr./min z weryfikacją pozycji absolutnej A64 na napędzie Fanuc ALPHA jest prawidłowym ostatecznym sprawdzeniem przed powrotem silnika na oś produkcyjną.
