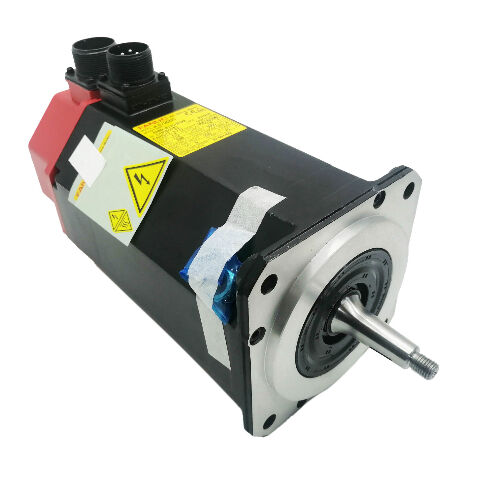

A06B-0153-B075 Serwo silnik Fanuc AC A06B0153B075 AO6B-OI53-BO75

Fanuc A06B-0153-B075 | Seria Alpha AC Servo Motor α30/3000 — 4,8 kW, 30 Nm, 3000 obr./min, 17 A, 168 V, Wał prosty, Enkoder A64, IP65

Numer części: A06B-0153-B075 (również A06B0153B075)

Seria: Seria Fanuc Alpha (α) AC Servo Motor

Model: α30 / 3000

Konfiguracja: Prosty wał gładki, bez hamulca, enkoder inkrementalny A64, IP65

Moc znamionowa: 4,8 kW

Moment rozruchowy: 30 Nm

Prędkość maksymalna: 3000 obr./min

Napięcie silnika: 168 V AC

Prąd znamionowy: 17 A

Częstotliwość znamionowa: 200 Hz

Faza: 3-fazowy

Kompatybilne CNC: Seria 0, 15, 16, 18, 20, 21

Stan: Nowy / Odnowiony / Nadwyżka

Przegląd

Silnik Fanuc A06B-0153-B075 to silnik serwo AC z serii Alpha — model α30/3000 — o mocy znamionowej 4,8 kW, momencie rozruchowym 30 Nm i maksymalnej prędkości 3000 obr./min.

Pracujący przy napięciu 168 V trójfazowym, 200 Hz i 17 A na prostym, gładkim wale, z uszczelnieniem IP65 i pulskoderem inkrementalnym A64, jest to jeden z członków rodziny oryginalnych silników Fanuc Alpha o wyższym momencie obrotowym: silnik przeznaczony do głównych osi posuwowych małych i średnich obrabiarek CNC, gdzie ciągły moment rozruchowy 30 Nm zapewnia siłę napędową do obsługi ciężkich stołów i utrzymania agresywnych cykli skrawania bez wpadania serwa w błąd śledzenia pod obciążeniem.

Oznaczenie "czerwona nasadka" — odnoszące się do charakterystycznego koloru osłony złącza, który identyfikuje tę generację silników Fanuc Alpha — oznacza A06B-0153-B075 jako oryginalną generację Alpha, a nie serię następców Alpha i.

To rozróżnienie ma znaczenie przy pozyskiwaniu części zamiennych: oryginalna generacja Alpha i Alpha i mają te same fizyczne interfejsy montażowe, ale różnią się technologią enkoderów, interfejsem wzmacniacza i niektórymi parametrami elektrycznymi.

A06B-0153-B075 to numer części dla α30/3000 bez hamulca, z prostym, gładkim wałem, standardową konfiguracją złącza #7008.

Przy momencie rozruchowym 30 Nm, α30/3000 znajduje się na górnym końcu zakresu kompaktowych silników posuwowych serii Alpha, znacznie powyżej silników klasy α6 i α12, które obsługują mniejsze osie w tej samej generacji obrabiarek.

Jego kontekst zastosowania — główne osie małych i średnich obrabiarek — odzwierciedla równowagę: wystarczająco duży, aby poradzić sobie z bezwładnością i siłami skrawania centrum obróbczego średniej klasy, wystarczająco kompaktowy, aby zmieścić się w przestrzeni silnika zaprojektowanej dla standardowego formatu serii Alpha.

Kluczowe specyfikacje

α30/3000 w hierarchii momentu obrotowego serii Alpha

Seria Fanuc Alpha nazwała swoje silniki momentem rozruchowym — liczba przed ukośnikiem to znamionowy moment rozruchowy w niutonometrach.

Przechodząc przez zakres, progresja jest jasna: α6/2000 zapewnia 6 Nm, α12/2000 zapewnia 12 Nm, α22/2000 zapewnia 22 Nm, a α30/3000 zapewnia 30 Nm — pięciokrotność momentu rozruchowego klasy α6 z tej samej generacji silników, w fizycznie większej, ale nadal kompatybilnej z szafą serwo obudowie.

Model α30/3000 to najwyższa kombinacja momentu obrotowego i prędkości w kompaktowym zakresie silników posuwowych Alpha, zanim skala fizyczna przejdzie do większej klasy α40 z pakietem chłodzenia wentylatorem. Przy 4,8 kW, 30 Nm i 3000 obr./min na pojedynczym silniku bez wymuszonego chłodzenia, zarządzanie termiczne α30/3000 jest w całości realizowane przez naturalną konwekcję obudowy uszczelnionej IP65 — silnik rozprasza ciepło przez swoją powierzchnię i strukturę montażową maszyny.

To narzuca ograniczenie cyklu pracy: silnik może stale utrzymywać znamionowy moment obrotowy przy 3000 obr./min w swoim zakresie termicznym, ale środowiska o podwyższonej temperaturze otoczenia lub ograniczonym przepływie powietrza wokół korpusu silnika wymagają potwierdzenia, że ciągłe obciążenie termiczne pozostaje w znamionowym zakresie pracy silnika.

Ograniczenie 3000 obr./min — w porównaniu do 2000 obr./min modelu α30/2000 (A06B-0152-B075) — oznacza, że α30/3000 obsługuje osie, w których wymagana jest wyższa prędkość szybkiego posuwu bez poświęcania momentu obrotowego.

Przy skoku śruby kulowej 10 mm i sprzęgle 1:1, 3000 obr./min zapewnia szybki posuw 30 m/min, utrzymując pełny moment obrotowy 30 Nm w całym zakresie prędkości.

30 Nm przy 17 Amperach — kontekst mocy i prądu

Moment rozruchowy 30 Nm przy znamionowym prądzie 17 A odzwierciedla elektromagnetyczną konstrukcję silnika: seria Alpha wykorzystuje magnesy trwałe ferrytowe w standardowej konfiguracji (nie-C), a rama α30 jest zaprojektowana do wytwarzania tego momentu obrotowego przy punkcie pracy elektrycznej 168 V, 200 Hz, który odpowiada 3000 obr./min.

Przy 17 A i 168 V, elektryczna moc wejściowa silnika w warunkach znamionowych wynosi około 4,9 kVA przed uwzględnieniem współczynnika mocy.

Znamionowa moc wyjściowa 4,8 kW odzwierciedla sprawność konwersji silnika synchronicznego z magnesami trwałymi w tym punkcie pracy — w praktyce seria Alpha osiąga wysoką sprawność w całym zakresie pracy, co przyczynia się do niskiego generowania ciepła na jednostkę mocy, co sprawia, że chłodzenie konwekcyjne jest wykonalne przy tym poziomie mocy bez wentylatora.

Enkoder A64 z 64000 impulsów na obrót zapewnia sprzężenie zwrotne pozycji i prędkości do wzmacniacza serwo Alpha.

Przy 3000 obr./min enkoder generuje około 3,2 miliona impulsów na sekundę — znacznie poniżej możliwości przetwarzania sprzężenia zwrotnego wzmacniacza Alpha i zapewniając wystarczającą rozdzielczość sprzężenia zwrotnego prędkości dla płynnej, niskoszumowej regulacji prędkości w całym zakresie prędkości, aż do bardzo niskich prędkości pełzania.

Prosty wał gładki — bez wpustu

Sufiks B075 identyfikuje konfigurację prostego, gładkiego wału bez wpustu. Całe przenoszenie momentu obrotowego z silnika na napędzany element — koło pasowe, piasta sprzęgła lub zębnik — odbywa się poprzez tarcie między powierzchnią wału a otworem piasty.

Przy momencie rozruchowym 30 Nm, konstrukcja sprzęgła jest poważnym zagadnieniem inżynieryjnym: siła zacisku, dopasowanie otworu piasty i stan powierzchni wału wspólnie określają pojemność momentu tarcia interfejsu i muszą być ocenione w stosunku do szczytowego momentu obrotowego silnika — który może osiągnąć 90 Nm lub więcej podczas maksymalnych przejściowych prądów.

Gładki wał ma taką samą zaletę montażową jak w mniejszych silnikach Alpha: piastę można ustawić w dowolnej pozycji osiowej i dowolnej orientacji obrotowej przed zaciskiem, bez ograniczenia dopasowania wpustu.

Ta elastyczność jest przydatna w napędach pasowych, gdzie orientacja pasa określa prawidłową pozycję koła pasowego.

Karą jest brak fizycznego blokowania — prawidłowy moment dokręcania zacisku, prawidłowa tolerancja otworu piasty i okresowe ponowne sprawdzanie momentu dokręcania zacisku są jedynymi zabezpieczeniami przed poślizgiem sprzęgła.

W zastosowaniach, gdzie obciążenie momentem obrotowym osi jest cykliczne z częstymi zmianami kierunku pod dużym obciążeniem — jak w agresywnych cyklach obróbki — wariant z wałem na wpust (dostępny jako A06B-0153-B075#7008 z odpowiednią specyfikacją sprzęgła) zapewnia pozytywne blokowanie obrotowe, które uniemożliwia poślizg sprzęgła niezależnie od stanu momentu dokręcania zacisku.

Gładki wał B075 nadaje się do osi, w których obciążenie momentem obrotowym jest umiarkowane w stosunku do pojemności zacisku, lub gdzie układ sprzęgła został wyraźnie zweryfikowany pod kątem szczytowego momentu obrotowego silnika.

Enkoder A64 — pulskoder inkrementalny, 64000 impulsów/obr.

Pulskoder A64 to enkoder inkrementalny stosowany w całej oryginalnej generacji Fanuc Alpha.

Zapewnia 64000 impulsów na obrót sprzężenia zwrotnego pozycji inkrementalnej — wystarczającą rozdzielczość dla wymagań dokładności pozycjonowania obrabiarek, do których zaprojektowano serię Alpha. Przy 3000 obr./min i śrubie kulowej o skoku 10 mm ze sprzęgłem 1:1, 64000 impulsów/obr. daje około 0,16 μm na impuls na stole — drobniejszy niż dokładność mechanicznego systemu, który napędza.

Jako enkoder inkrementalny, A64 wymaga cyklu powrotu do punktu odniesienia (homing) przy każdym cyklu zasilania. CNC musi przemieścić oś do swojego przełącznika referencyjnego przed zaakceptowaniem zaprogramowanych poleceń pozycji.

W maszynach z wieloma osiami serii Alpha, sekwencja uruchamiania obejmuje powroty do punktu odniesienia na wszystkich osiach — procedura, która trwa 30–90 sekund w zależności od konfiguracji maszyny i pozycji przełączników referencyjnych.

Ten narzut startowy jest główną różnicą operacyjną w porównaniu do wariantów enkoderów absolutnych (A64K lub A1000) stosowanych w innych silnikach tej samej generacji.

Pulskoder A64 jest zintegrowany z tylnym zespołem silnika, chroniony w obudowie IP65.

Złącze sprzężenia zwrotnego z tyłu silnika jest elementem najbardziej narażonym na uszkodzenie podczas demontażu i konserwacji silnika — uderzenie fizyczne w złącze lub częściowe odłączenie powoduje błędy sprzężenia zwrotnego w CNC, które zazwyczaj objawiają się jako alarmy serwo, a nie oczywiste objawy połączenia.

Uszczelnienie IP65 i tożsamość generacji Alpha

Uszczelnienie IP65 modelu A06B-0153-B075 całkowicie chroni korpus silnika przed pyłem i strumieniami wody z dowolnego kierunku.

Jest to standardowa specyfikacja uszczelnienia dla generacji Alpha, odpowiednia dla środowisk obrabiarek CNC — mgła chłodziwa, strumienie czyszczące, rozpryski płynu chłodzącego — w których te silniki pracują przez cały okres ich eksploatacji.

Wariant #7076 tego samego silnika (A06B-0153-B075#7076) posiada uszczelnienie IP67 dla bardziej wymagających środowisk narażonych na działanie płynów.

Model #7008 to standardowa wersja IP65; #7076 to ulepszenie IP67 dla zastosowań, w których korpus silnika może być bezpośrednio zanurzony lub narażony na dostarczanie chłodziwa pod wysokim ciśnieniem. Oba mają identyczne specyfikacje elektryczne i mechaniczne — różni się tylko poziom uszczelnienia.

Identyfikacja "czerwona nasadka" tej generacji silników odnosi się do osłony złącza zamontowanej na złączu kabla sprzężenia zwrotnego z tyłu silnika.

To kodowanie kolorami było spójne w całym okresie produkcji oryginalnej serii Alpha i jest niezawodnym wizualnym identyfikatorem przy odróżnianiu silników generacji Alpha od późniejszej serii Alpha i (które używają innego stylu złącza) na maszynach mieszanych generacji.

FAQ

P1: Jaka jest różnica między A06B-0153-B075 a A06B-0152-B075?

Oba są silnikami serii Alpha klasy α30 o momencie rozruchowym 30 Nm, identycznym wale, enkoderze i specyfikacjach IP65. Różnica polega na maksymalnej prędkości: A06B-0153-B075 to α30/3000 przy maksymalnej prędkości 3000 obr./min; A06B-0152-B075 to α30/2000 przy maksymalnej prędkości 2000 obr./min.

Przy tym samym momencie rozruchowym i niższej prędkości maksymalnej, α30/2000 zazwyczaj produkuje nieco wyższą moc znamionową w swoim zakresie 2000 obr./min dla zastosowań, które nie wymagają wyższej prędkości szybkiego posuwu.

W przypadku bezpośredniej wymiany, należy potwierdzić, że parametry wzmacniacza serwo maszyny określają prawidłowy kod typu silnika — α30/2000 i α30/3000 mają różne parametry identyfikacyjne silnika w CNC.

P2: Jaki wzmacniacz serwo jest kompatybilny z A06B-0153-B075?

Model α30/3000 jest kompatybilny z modułami wzmacniaczy serwo serii Fanuc Alpha — serią A06B-6079 SVM (interfejs typu A) i serią A06B-6096 z interfejsem FSSB — w klasie prądowej 80 A, odpowiedniej dla znamionowego prądu 17 A / szczytowego prądu 34 A tego silnika.

Konkretny typ modułu SVM (typ A vs FSSB) zależy od generacji CNC maszyny: typ A obsługuje serie 0-C, 15, 16, 18, 20, 21 w standardowej konfiguracji Alpha; FSSB obsługuje sterowanie generacji Alpha i. Przed pozyskaniem wzmacniacza lub silnika należy potwierdzić typ interfejsu, ponieważ obie serie nie są wymienne.

P3: Czy A06B-0153-B075 wymaga homingu przy każdym uruchomieniu?

Tak. Enkoder inkrementalny A64 nie posiada pamięci pozycji absolutnej — każdy cykl zasilania rozpoczyna się od nieznanej pozycji wału. CNC musi wykonać powrót do punktu odniesienia na tej osi, przemieszczając się do przełącznika referencyjnego z zmniejszoną prędkością, zanim oś zaakceptuje zaprogramowane polecenia pozycji.

Jeśli zasilanie zostanie przerwane w trakcie cyklu, powrót do punktu odniesienia musi rozpocząć się od początku po przywróceniu zasilania.

W maszynach, gdzie czas powrotu do punktu odniesienia ma znaczenie operacyjne, warianty enkoderów absolutnych A64K lub A1000 w tej samej ramie silnika zapewniają zachowanie pozycji absolutnej, co eliminuje tę potrzebę.

P4: Jakie są najważniejsze kontrole przy ocenie używanego A06B-0153-B075?

Obróć wał ręcznie, aby sprawdzić płynność ruchu łożysk — przy momencie rozruchowym 30 Nm i odpowiadającej mu masie wirnika, stan łożysk jest głównym czynnikiem determinującym żywotność. Sprawdź powierzchnię wału pod kątem śladów po poprzednim montażu sprzęgła.

Sprawdź złącze pulskodera A64 z tyłu silnika pod kątem uszkodzonych pinów i upewnij się, że odciążenie wyjścia kabla jest nienaruszone.

Zmierz rezystancję uzwojeń między wszystkimi trzema fazami pod kątem równowagi i sprawdź rezystancję izolacji do ziemi za pomocą meggera — przy znamionowym prądzie 17 A i mocy 4,8 kW, stan izolacji uzwojeń bezpośrednio wpływa na żywotność.

Uruchomienie na stanowisku testowym z kompatybilnym wzmacniaczem Alpha do 3000 obr./min z monitorowaniem prądu i zweryfikowanym sprzężeniem zwrotnym enkodera jest prawidłową ostateczną kontrolą przed instalacją na maszynie produkcyjnej.

P5: Czy A06B-0153-B075 jest nadal dostępny jako nowy i jakie są alternatywy, jeśli nie?

Oryginalna generacja Alpha została wycofana przez Fanuc, a nowe jednostki są dostępne tylko z kanałów nadwyżek.

Odnowione i wymienne jednostki są nadal dostępne od specjalistycznych firm zajmujących się naprawą silników CNC, które utrzymują zapasy tej generacji. Obecnym odpowiednikiem Fanuc dla nowych dostaw jest silnik serii Alpha i w odpowiedniej klasie momentu obrotowego i prędkości.

Migracja z oryginalnego silnika Alpha do silnika Alpha i wymaga, aby CNC maszyny obsługiwało wzmacniacz Alpha i (interfejs FSSB lub kompatybilne moduły Alpha i PSM/SVM) oraz aktualizacji parametrów dla nowego typu silnika — jest to zmiana systemu, a nie prosta wymiana typu "plug and play".

W przypadku maszyn, w których preferowane jest utrzymanie oryginalnej konfiguracji, odnowione jednostki wymienne z potwierdzoną żywotnością są praktyczną ścieżką.
