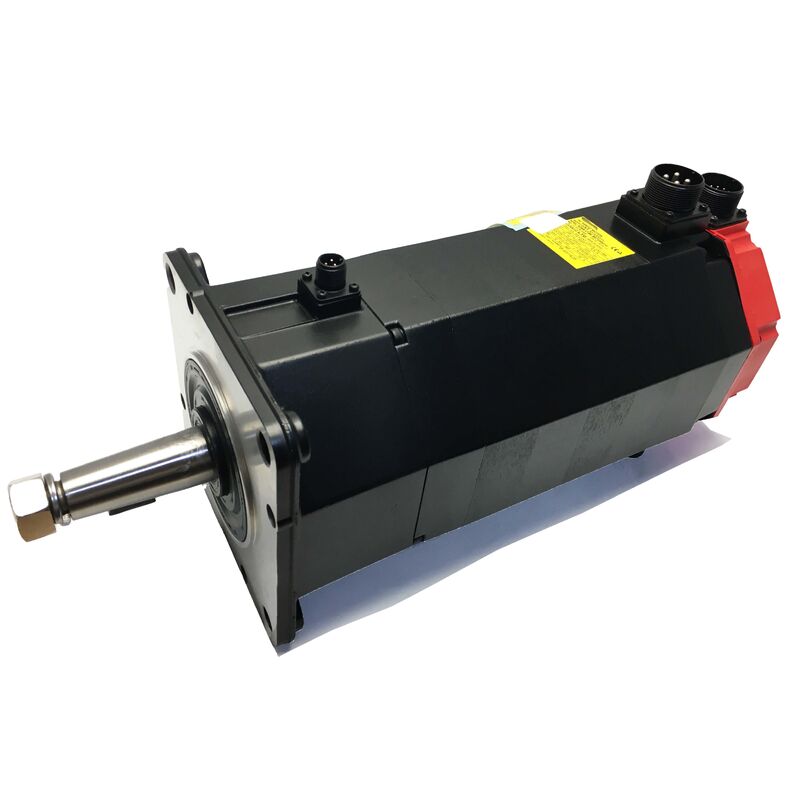

Silnik serwo AC Fanuc A06B-0153-B088
Mocowanie kołnierzowe, prosty wał na wpust, ochrona IP65
Numer części: A06B-0153-B088
Seria: Silnik serwo AC Fanuc A06B
Stan: Nowy / Odnowiony / Dostępna wymiana
Przegląd
Fanuc A06B-0153-B088 to kompaktowy, kołnierzowy silnik serwo AC z linii produktów A06B firmy Fanuc, charakteryzujący się długą i dobrze udokumentowaną historią serwisową w obrabiarkach CNC, komórkach robotycznych i zautomatyzowanych urządzeniach produkcyjnych.
Z ciągłą mocą wyjściową 0,5 kW i momentem zablokowania 30 Nm, silnik ten zapewnia wyjątkową wydajność w swojej klasie mocy. Wysoki moment zablokowania sprawia, że idealnie nadaje się do wymagających warunków obciążenia przy niskich prędkościach, gdzie siła trzymania i moment rozruchowy są kluczowe.
Oceniony na 3000 obr./min z prostym wałem na wpust, obudową o stopniu ochrony IP65 i enkoderem przyrostowym do sprzężenia zwrotnego w pętli zamkniętej, A06B-0153-B088 doskonale sprawdza się w kompaktowych napędach osi, stołach obrotowych, mechanizmach zaciskowych i zastosowaniach wymagających serwomechanizmów o małych gabarytach, które radzą sobie ze znacznymi obciążeniami mechanicznymi.
Kompatybilny ze standardowymi napięciami zasilania wzmacniaczy serwo (191-230 VAC) występującymi w szafach sterowniczych Fanuc w globalnych instalacjach obrabiarek.
Kluczowe specyfikacje
| Parametr |
Wartość |
| Moc wyjściowa |
0,5 kW (0,67 KM) |
| Moment zablokowania |
30 Nm |
| Ciągły prąd wyjściowy |
Ok. 11 A |
| Napięcie wejściowe |
191 - 230 VAC |
| Maksymalna prędkość |
3000 obr./min |
| Typ wału |
Prosty wał na wpust |
| Mocowanie |
Kołnierz |
| Typ enkodera |
Przyrostowy |
| Stopień ochrony |
IP65 |
| Przybliżona waga |
0,45 kg |
Zbudowany z myślą o obciążeniu, nie tylko o prędkości
Chociaż moc 0,5 kW może sugerować zastosowania lekkie, moment zablokowania 30 Nm wskazuje na silnik zaprojektowany do znacznego trzymania i generowania siły przy niskich prędkościach. Czyni to go szczególnie odpowiednim do zadań pozycjonowania i indeksowania, a nie do szybkich, ciągłych napędów osi.
Zastosowania wymagające blokowania pozycji przeciwko obciążeniu zewnętrznemu, odporności na cofanie lub przyspieszania umiarkowanie ciężkich mechanizmów od spoczynku, korzystają bezpośrednio z tej charakterystyki momentu obrotowego.
Połączenie wysokiego momentu zablokowania, umiarkowanego limitu prędkości i kompaktowego mocowania kołnierzowego sprawia, że ten silnik jest idealny do pomocniczych i podrzędnych napędów serwo, w tym czteroosiowych stołów obrotowych, mechanizmów zmieniaczy narzędzi, cylindrów zaciskowych ze sprzężeniem zwrotnym serwo i funkcji pozycjonowania obok głównych osi maszyny.
Wał, mocowanie i integracja
Prosty wał na wpust zapewnia pozytywne połączenie mechaniczne, które zapobiega poślizgowi pod wpływem obciążeń udarowych lub powtarzających się zmian kierunku - kluczowe dla zastosowań indeksowania i pozycjonowania. Taka konstrukcja ułatwia montaż i demontaż kół pasowych i sprzęgieł, szczególnie w przypadku montażu i demontażu w terenie bez specjalistycznych narzędzi.
Mocowanie kołnierzowe zapewnia sztywne, czołowe połączenie, które jest przykręcane bezpośrednio do konstrukcji maszyny lub płyt przekładni. Takie standardowe podejście zapewnia precyzyjne wyrównanie z napędzanymi elementami, skracając czas instalacji i utrzymując spójne zaangażowanie mechaniczne podczas powtarzających się cykli demontażu i ponownego montażu.
Enkoder i sprzężenie zwrotne
Enkoder przyrostowy zapewnia ciągłe sprzężenie zwrotne pozycji wału i prędkości do napędu serwo, umożliwiając sterowanie prędkością i pozycją w pętli zamkniętej. Enkodery przyrostowe odwołują się do pozycji od impulsu domowego lub znacznika podczas uruchamiania, co jest standardową praktyką w systemach serwo osi maszyn.
Podczas wymiany A06B-0153-B088 należy sprawdzić, czy typ enkodera i liczba impulsów w wymienianym silniku odpowiadają oryginałowi. Zmiana rozdzielczości enkodera bez aktualizacji parametrów napędu serwo może wpłynąć na skalowanie pozycji osi i spowodować alarmy niezgodności enkodera.
Ochrona IP65 w praktyce
Stopień ochrony IP65 zapewnia, że obudowa silnika jest całkowicie szczelna przed pyłem i chroniona przed strumieniami wody pod niskim ciśnieniem z dowolnego kierunku. Zapewnia to odpowiednią ochronę w typowych środowiskach obrabiarek i komórek zautomatyzowanych, w tym przed mgłą chłodziwa, czyszczeniem strumieniem powietrza, przypadkowymi rozpryskami i ogólnym zanieczyszczeniem powietrza.
Chociaż jest to krok poniżej silników o stopniu ochrony IP67 do zanurzania, IP65 oferuje wystarczającą długoterminową ochronę dla większości pomocniczych zastosowań serwo. W przypadku instalacji z bezpośrednim działaniem chłodziwa lub ryzykiem zanurzenia należy rozważyć dodatkowe osłony lub silniki o wyższym stopniu ochrony.
Kompatybilność i kontekst zastosowania
Zakres napięcia wejściowego 191-230 VAC jest zgodny ze standardowymi napięciami magistrali DC wzmacniaczy serwo Fanuc, co czyni ten silnik kompatybilnym z systemami napędów serwo Fanuc. W przypadku projektów wymiany i modernizacji należy sprawdzić kompatybilność wydajności prądowej wyjściowej wzmacniacza serwo z ciągłym poborem prądu 11 A i upewnić się, że parametry typu silnika w napędzie są prawidłowo skonfigurowane przed uruchomieniem.
Biorąc pod uwagę jego kompaktowe rozmiary i umiarkowaną moc, A06B-0153-B088 często pełni krytyczne role podrzędnych osi, gdzie awaria znacząco wpływa na czas pracy maszyny. Zaleca się posiadanie zweryfikowanego zapasu dla zakładów produkcyjnych polegających na tym typie silnika w krytycznych zastosowaniach.
Często zadawane pytania
P1: Z jakim napędem lub wzmacniaczem zaprojektowano ten silnik?
A06B-0153-B088 jest przeznaczony do użytku z modułami wzmacniaczy serwo Fanuc w ekosystemie produktów A06B. Wzmacniacz musi obsługiwać zakres napięcia wejściowego silnika 191-230 VAC i być w stanie dostarczyć około 11 A ciągłego prądu wyjściowego. Zawsze należy sprawdzić, czy parametr typu silnika napędu serwo jest prawidłowo skonfigurowany przed uruchomieniem osi pod obciążeniem.
P2: Dlaczego moment zablokowania jest tak wysoki w stosunku do mocy wyjściowej?
Moment zablokowania i ciągła moc wyjściowa to różne pomiary. Moment zablokowania jest mierzony przy zerowej prędkości i odzwierciedla maksymalną siłę wyjściową w stanie spoczynku, podczas gdy ciągła moc wyjściowa uwzględnia prędkość i limity termiczne ciągłej pracy. Wysoki stosunek momentu zablokowania do mocy wskazuje na optymalizację konstrukcji pod kątem siły trzymania, blokowania pozycji i aktywacji przy niskich prędkościach, a nie ciągłego biegu z dużą prędkością.
P3: Co daje wał na wpust w porównaniu do zwykłego prostego wału?
Wał na wpust zapewnia pozytywne połączenie mechaniczne między silnikiem a napędzanym elementem, które nie może się ślizgać pod wpływem udaru momentu obrotowego lub powtarzających się odwróceń. W zastosowaniach indeksowania i pozycjonowania z częstymi zmianami kierunku obciążenia, oferuje to znaczące zalety w zakresie niezawodności w porównaniu do zwykłych sprzęgieł wału, które opierają się wyłącznie na sile zacisku.
P4: Czy IP65 jest wystarczające do instalacji narażonej na działanie chłodziwa?
IP65 zapewnia pełną ochronę przed pyłem i odporność na strumienie wody pod niskim ciśnieniem, obejmując większość przypadkowych ekspozycji na chłodziwo w środowiskach obrabiarek. W miejscach z bezpośrednim rozpryskiem chłodziwa pod wysokim ciśnieniem lub ryzykiem regularnego zanurzenia, bardziej odpowiednie są silniki o stopniu ochrony IP67 lub wyższym. Należy ocenić umiejscowienie silnika i lokalne osłony podczas planowania instalacji.
P5: Co należy sprawdzić przy zakupie używanego A06B-0153-B088?
Zmierz rezystancję uzwojeń trójfazowych między wszystkimi fazami, aby uzyskać zrównoważone wartości. Sprawdź rezystancję izolacji uzwojeń względem ziemi. Obróć wał ręcznie, aby ocenić stan łożysk i sprawdzić, czy wpust nie jest uszkodzony. Sprawdź złącze enkodera i wyjście kabla pod kątem integralności. W przypadku jednostek o nieznanej historii serwisowej przeprowadź testy na stanowisku, w tym weryfikację sygnału enkodera i uruchomienie bez obciążenia do prędkości znamionowej przed instalacją.
