FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Trzy osie, dwa poziomy prądu, jedna samowystarczalna jednostka

Nie każda oś w centrum obróbczym pobiera takie samo obciążenie. Oś Z pionowego centrum obróbczego, walcząca z grawitacją z ciężką głowicą wrzeciona, potrzebuje więcej prądu niż lżejsza oś X poruszająca pusty stół. Obrotowa oś B poziomego wytaczadła, indeksująca pod obrabianym przedmiotem, ma inne wymagania dotyczące momentu obrotowego niż dwie osie liniowe cyklujące z dużą prędkością. Producenci maszyn, którzy to rozumieli, odpowiednio dobierali napędy — a A06B-6089-H322 odzwierciedla dokładnie to myślenie.

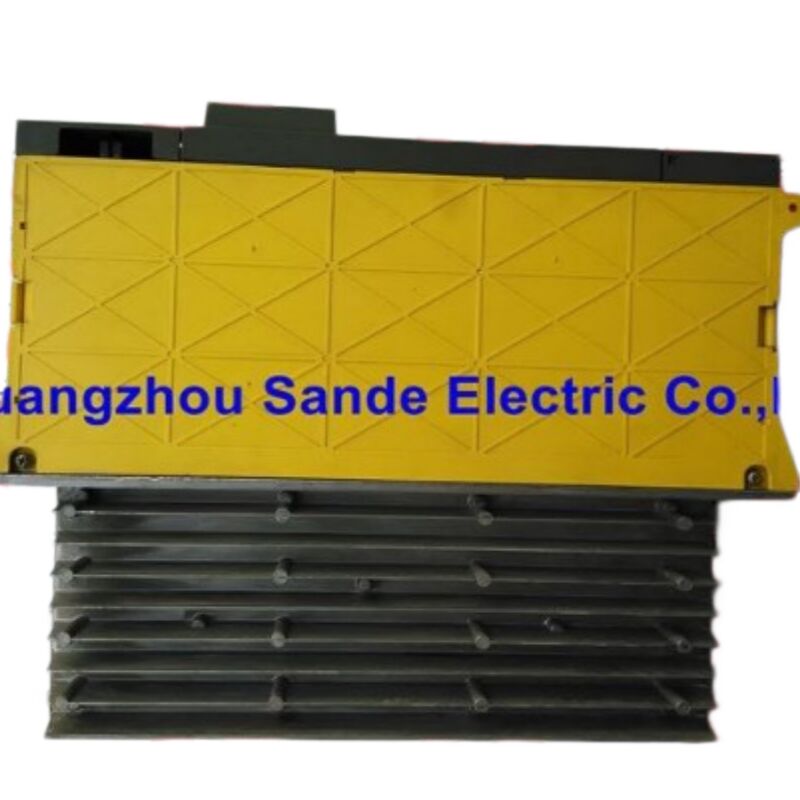

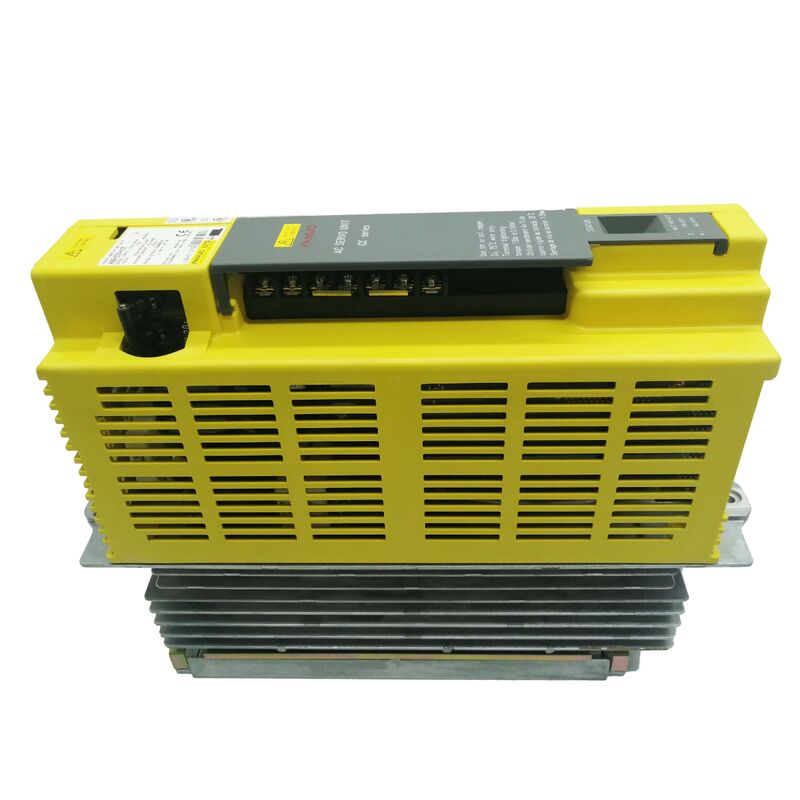

Oznaczona jako SVU3-12/12/20, jest to asymetryczna trzyosiowa jednostka z rodziny alpha SVU firmy FANUC. Osie L i M są każda oceniona na 3A wyjściowe (klasa 12), odpowiednie dla lżejszych silników serwo alpha obsługujących zadania o niższym obciążeniu. Oś N zwiększa moc do 5,9A (klasa 20), obsługując silnik o znacznie wyższych wymaganiach dotyczących momentu obrotowego. Wszystkie trzy osie dzielą jedną obudowę, jeden zasilacz i jeden zestaw zacisków wejściowych zasilania. Gabaryty szafy pozostają kompaktowe; alokacja prądu osi odpowiada rzeczywistym profilom obciążenia maszyny.

Sande Electric posiada A06B-6089-H322 w stanie nowym i używanym, wysyłając na cały świat w ciągu 0–3 dni roboczych.

Zrozumienie Alpha SVU: Samowystarczalna architektura

Oznaczenie "SVU" w serii alpha firmy FANUC oznacza Servo amplifier Unit (wzmacniacz serwo) — konwencja nazewnictwa, która niesie jedno kluczowe implikację techniczną: jednostka zawiera własny wbudowany prostownik i magistralę DC. Podłącza się ją bezpośrednio do przychodzącego trójfazowego zasilania AC i konwertuje je wewnętrznie. Nie jest wymagany zewnętrzny moduł zasilania, ani nie trzeba wstępnie konfigurować wspólnej magistrali DC w szafie napędowej przed uruchomieniem tej jednostki.

To fundamentalnie odróżnia rodzinę 6089 SVU od rodzin 6079 i 6080 alpha SVM (Servo Module). Moduł SVM z tych serii — takich jak moduły trzyosiowe SVM3 — musi być sparowany z oddzielnie zainstalowanym modułem zasilania, który dostarcza napięcie wspólnej magistrali DC. SVU tego nie robi. Jest to samodzielna instalacja: podłącz zasilanie AC, kable silnika i sprzężenie zwrotne enkodera, podłącz interfejs PWM do CNC, a oś jest gotowa.

Ta architektura sprawia, że 6089 SVU jest praktycznym wyborem dla maszyn, w których pożądane jest indywidualne umieszczenie napędu przy osi — zamiast w scentralizowanej szafie. Upraszcza również izolację błędów: awaria SVU wpływa tylko na osie napędzane przez tę jednostkę, podczas gdy awaria zasilania SVM powoduje wyłączenie wszystkich modułów współdzielących tę magistralę.

H322 w kontekście: Odczyt zakresu trzyosiowego 6089

Seria 6089 wykorzystuje logiczną konwencję numeracji dla swojej trzyosiowej linii SVU. Sufiks koduje kombinację prądów w kanałach L, M i N:

H322 znajduje się pomiędzy w pełni symetrycznym H321 (wszystkie klasy 12) a H323 (jedna klasa 12/dwie klasy 20). Jego specyficzna kombinacja — dwie lekkie osie i jedna oś średniego zasięgu — naturalnie pasuje do maszyn, w których dwie osie wykonują podobne ruchy liniowe, podczas gdy trzecia napędza coś cięższego. Oś N o mocy 5,9A nie jest "ciężkim" napędem; obsługuje silniki alpha w zakresie β2/3000 do α4/4000, co jest zgodne ze średniej wielkości osią główną, a nie z głowicą frezarską o dużych wymiarach.

Jedną z konsekwencji asymetrycznej konfiguracji prądowej, którą warto zauważyć: oś N ma większe rozpraszanie ciepła pod obciążeniem niż osie L i M. W maszynach o wysokim cyklu pracy osi N, zarządzanie termiczne jednostki — chłodzenie powietrzem wokół stopnia wyjściowego — jest ważniejsze dla kanału N niż dla pozostałych dwóch. Dobre wentylowanie szafy i odpowiedni prześwit wokół jednostki są ważne, gdy oś N pracuje stale przy znamionowym prądzie 5,9A lub blisko niego.

Specyfikacje techniczne

Zapas nieużywanej osi: Co zrobić, gdy nie wszystkie trzy kanały są aktywne

Trzyosiowe jednostki SVU są czasami instalowane na maszynach, które aktywnie wykorzystują mniej niż trzy osie przez tę jednostkę. Maszyna, która została przebudowana, taka, w której oś została wycofana z eksploatacji, lub taka, w której SVU został wybrany z zapasem mocy — te sytuacje mogą pozostawić jeden lub więcej kanałów nieaktywnych.

Dokumentacja FANUC dla rodziny 6089 SVU adresuje to bezpośrednio. Gdy oś nie jest podłączona do silnika, kabel między CNC a jednostką wzmacniacza serwo dla tej osi powinien zostać usunięty, a na jego miejsce wstawiony złącze atrapa. Złącze atrapa wymaga zwarcia pinów 8 i 10 — sygnalizuje to napędowi, że obwód zatrzymania awaryjnego osi jest spełniony dla tego nieużywanego kanału. Bez złącza atrapa na nieużywanej osi, SVU może wyświetlić komunikat alarmowy dla tego kanału podczas uruchamiania lub pracy, ponieważ otwarty obwód zatrzymania awaryjnego jest interpretowany jako usterka. Jest to częste źródło mylących alarmów, gdy 6089 SVU jest zainstalowany z mniejszą liczbą aktywnych osi niż jego pojemność.

6089 kontra 6090: Serie rodzeństwa, różne generacje silników

Zarówno 6089 alpha SVU, jak i seria 6090 SVUC (omówiona oddzielnie w tym katalogu) są samodzielnymi jednostkami wzmacniaczy serwo z wbudowanymi zasilaczami i interfejsami PWM — architektonicznie są one równoważne koncepcyjnie. Różnica leży w generacji silników, dla których zostały zaprojektowane.

Seria 6090 SVUC została zoptymalizowana dla generacji silników alpha C — silniki alpha modelu C produkowane w latach wczesnych do połowy lat 90. XX wieku. 6089 SVU celuje w szerszą rodzinę silników alpha series, która poprzedzała i pokrywała się z silnikami C. Tabele kompatybilności silników w dokumentacji FANUC pokazują, że 6089 jest używany z silnikami w standardowej klasie α1 do α4, podczas gdy 6090 odnosi się konkretnie do silników oznaczonych jako αC. W praktyce istnieje znaczące pokrycie maszyn, które mogły używać jednego lub drugiego w zależności od roku produkcji i specyfikacji silnika OEM w momencie budowy.

Przy zakupie zamiennika, zawsze należy zweryfikować numer części zainstalowanej jednostki (6089 lub 6090) oraz oznaczenia podłączonych silników przed wyborem zamiennika. Podstawienie 6090 za 6089 w maszynie okablowanej dla interfejsu PWM typu A 6089 wymaga potwierdzenia, że interfejs serwo CNC jest zgodny.

Uwagi dotyczące stanu i zapasów

Jednostki A06B-6089-H322 nowe-stare zapasy w oryginalnym opakowaniu posiadają 12-miesięczną gwarancję magazynową. Są one preferowanym wyborem dla maszyn wspierających ciągłą produkcję, gdzie koszt nieplanowanych przestojów przekracza premię cenową za nowy zapas.

Używane, sprawdzone jednostki są funkcjonalnie zweryfikowane na wszystkich trzech osiach i oferowane z 3-miesięczną gwarancją. Biorąc pod uwagę wiek serii 6089 — jednostki te były produkowane w erze, która minęła już 25–30 lat temu — stan zapasów używanych jest zróżnicowany. Skontaktuj się z nami przed złożeniem zamówienia, aby omówić historię inspekcji i dostępność.

Zamówienie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Opcje płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła importowe i lokalne podatki są odpowiedzialnością kupującego w miejscu docelowym.

Gwarancja i zwroty

Zwroty akceptowane dla jednostek dostarczonych uszkodzonych, niekompletnych, niezgodnych z opisem lub potwierdzonych jako niefunkcjonalne w ciągu 4 dni od otrzymania. Jednostka musi zostać zwrócona z nienaruszoną etykietą gwarancyjną. Koszt wysyłki zwrotnej ponosi kupujący. Brak zwrotów za błędne zamówienia lub zmianę zdania.

Często zadawane pytania

P1: Czym A06B-6089-H322 (SVU3-12/12/20) różni się od H321 (SVU3-12/12/12) i skąd mam wiedzieć, którego używała moja maszyna pierwotnie?

Odp.: H321 zapewnia trzy identyczne kanały po 3.0A każdy — wszystkie osie napędzają silniki w zakresie prądowym klasy 12. H322 utrzymuje L i M na 3.0A, ale ulepsza N do 5.9A, obsługując nieco większy silnik na osi N. Prawidłowa metoda identyfikacji to etykieta na zainstalowanej jednostce: pełny numer części FANUC, w tym czterocyfrowy sufiks, jest wydrukowany z boku. Jeśli etykieta jest wytarta, tabliczki znamionowe silnika na silniku osi N w porównaniu do silników L i M wskażą, czy oś N używa cięższego silnika (klasa α4/4000) czy tego samego lekkiego silnika co pozostałe. Jeśli silnik N jest identyfikowalnie większy, H322 jest prawidłowym zamiennikiem; jeśli wszystkie trzy silniki są tego samego małego modelu, H321 był oryginalny. Ekran osi serwo CNC może również wyświetlać parametry kodu silnika dla każdej osi, które bezpośrednio odnoszą się do modelu silnika i potwierdzają wymaganie klasy prądowej.

P2: 6089 SVU ma wbudowany zasilacz. Czy to oznacza, że nie muszę nic więcej zmieniać w szafie napędowej przy jego wymianie?

Odp.: W większości przypadków tak — H322 jest bezpośrednim zamiennikiem, który podłącza się do tego samego trójfazowego wejścia AC, tych samych kabli zasilania silnika i tego samego okablowania interfejsu PWM co oryginalna jednostka. Nie trzeba dotykać zewnętrznego aiPS ani modułu zasilania. Jednak przed włączeniem zasilania należy sprawdzić trzy rzeczy: czy przychodzące napięcie trójfazowe AC mieści się w specyfikacji 200–230V dla tej jednostki; czy kabel interfejsu PWM z CNC do SVU jest prawidłowo osadzony na obu końcach (luźne połączenie interfejsu może spowodować natychmiastowy alarm podczas uruchamiania, który wygląda jak usterka jednostki, ale nią nie jest); oraz czy wszystkie nieużywane kanały osi mają zainstalowane złącza atrapa z zwartymi pinami 8 i 10, jeśli te osie nie są podłączone do silników. Te trzy sprawdzenia obejmują najczęstsze przyczyny nieudanego uruchomienia po prawidłowej wymianie SVU.

P3: Czy A06B-6089-H322 można zastąpić serią A06B-6090-H3xx z tej samej klasy prądowej?

Odp.: Seria 6090 SVUC wykorzystuje ten sam interfejs PWM typu A i podobne klasy prądowe, więc w zasadzie równoważność elektryczna istnieje — ale bezpośrednia substytucja wymaga potwierdzenia kompatybilności interfejsu na poziomie złącza. Serie 6089 i 6090 zostały zaprojektowane dla różnych generacji silników (alpha vs alpha C), i chociaż typ interfejsu jest taki sam, ustawienia parametrów w CNC dla kodów silników i limitów prądowych muszą odpowiadać faktycznie podłączonemu silnikowi, niezależnie od tego, z której serii SVU pochodzi jednostka zamienna. Jeśli silniki maszyny są standardowej serii alpha (niekoniecznie oznaczone jako alpha C), zamiennik 6089 H322 jest czystszym wyborem typu "jak jest". Jeśli rozważasz 6090 jako alternatywę, przed dokonaniem substytucji zweryfikuj kod silnika w parametrach CNC pod kątem odpowiedniości do faktycznego silnika i potwierdź, że nie jest potrzebny adapter okablowania interfejsu.

P4: Po zainstalowaniu zamiennika H322, CNC pokazuje alarm serwo 9 (przeciążenie prądowe osi M) natychmiast po włączeniu osi. Silnik osi M działał poprawnie przed awarią jednostki. Co powinienem sprawdzić?

Odp.: Alarm przeciążenia prądowego osi M przy pierwszym włączeniu po wymianie najczęściej ma jedną z trzech przyczyn. Po pierwsze, sprawdź połączenia kabla zasilania silnika osi M na zaciskach wyjściowych SVU — nieprawidłowo osadzony zacisk fazowy lub zacisk, który został nadmiernie dokręcony i pękł, może spowodować zwarcie fazy do fazy, które natychmiast wyzwala zabezpieczenie nadprądowe. Po drugie, zweryfikuj, czy kabel enkodera osi M jest podłączony do wejścia sprzężenia zwrotnego osi M w nowym SVU, a nie zamieniony z osią L lub N — niedopasowanie sprzężenia zwrotnego enkodera powoduje utratę referencji pozycji przez pętlę prądową i komendowanie nadmiernego prądu podczas włączania osi. Po trzecie, sprawdź parametr serwo CNC dla osi M (kod silnika, parametr 2020) w porównaniu do tabliczki znamionowej silnika: jeśli kod silnika nie odpowiada podłączonemu modelowi silnika, ustawienia limitu prądu napędu mogą być ustawione poniżej tego, co silnik faktycznie pobiera przy początkowym przyspieszeniu, wyzwalając fałszywy alarm przeciążenia. Popraw kod silnika i ponownie włącz oś, zanim stwierdzisz, że jednostka zamienna jest wadliwa.

P5: Seria 6089 jest wycofana z produkcji. Czy istnieje nowoczesny odpowiednik FANUC i co wiąże się z modernizacją zamiast wymiany "jak jest"?

Odp.: Nie ma bezpośredniego nowoczesnego odpowiednika — architektura 6089 SVU (samowystarczalna jednostka PWM typu standalone) nie ma obecnego następcy FANUC, który mógłby być podstawiony bez szerszych zmian systemowych. Nowoczesne rodziny napędów alpha i beta i wykorzystują interfejs światłowodowy FSSB, a dla modułów SVM wymagają wspólnej magistrali zasilania aiPS. Modernizacja z instalacji 6089 SVU do nowoczesnej architektury napędowej obejmuje wymianę karty interfejsu serwo CNC (lub samego CNC), wymianę układu zasilania w szafie napędowej, wymianę SVU na kompatybilny napęd FSSB lub beta i, a także potencjalne ponowne parametryzowanie CNC dla nowego połączenia silnika/napędu. Dla większości maszyn nadal działających na systemach CNC serii 15, 16 lub 18, stanowi to pełną przebudowę systemu CNC i napędu, a nie wymianę komponentu. Bardziej praktyczną ścieżką utrzymania maszyny opartej na 6089 w produkcji jest utrzymanie zapasów przetestowanych używanych jednostek H322. Skontaktuj się z nami, aby omówić dostępność zapasów i masowe pozyskiwanie, jeśli posiadasz wiele maszyn tego typu w swoim zakładzie.
