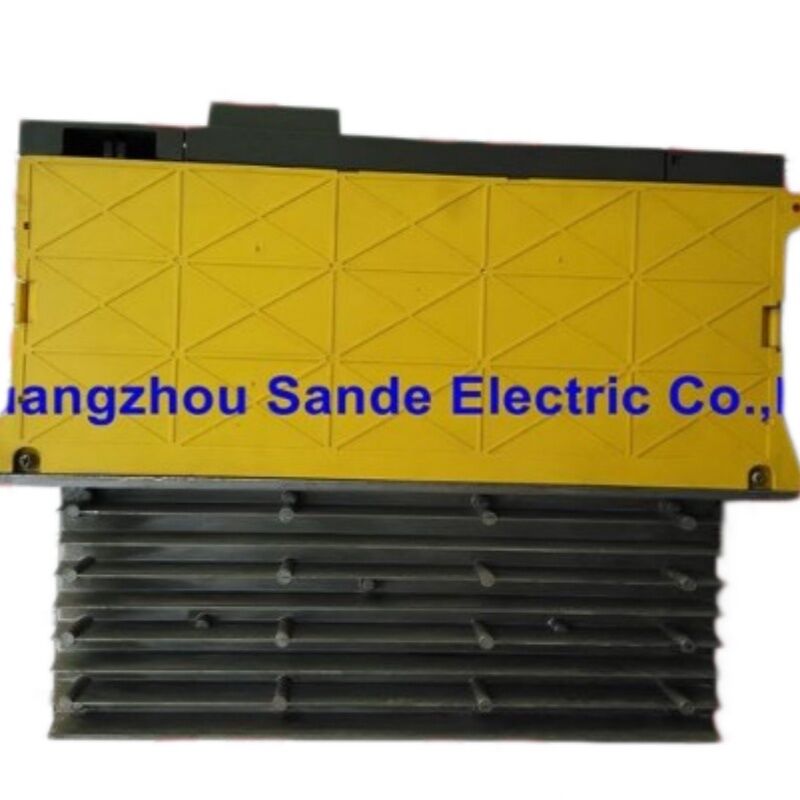

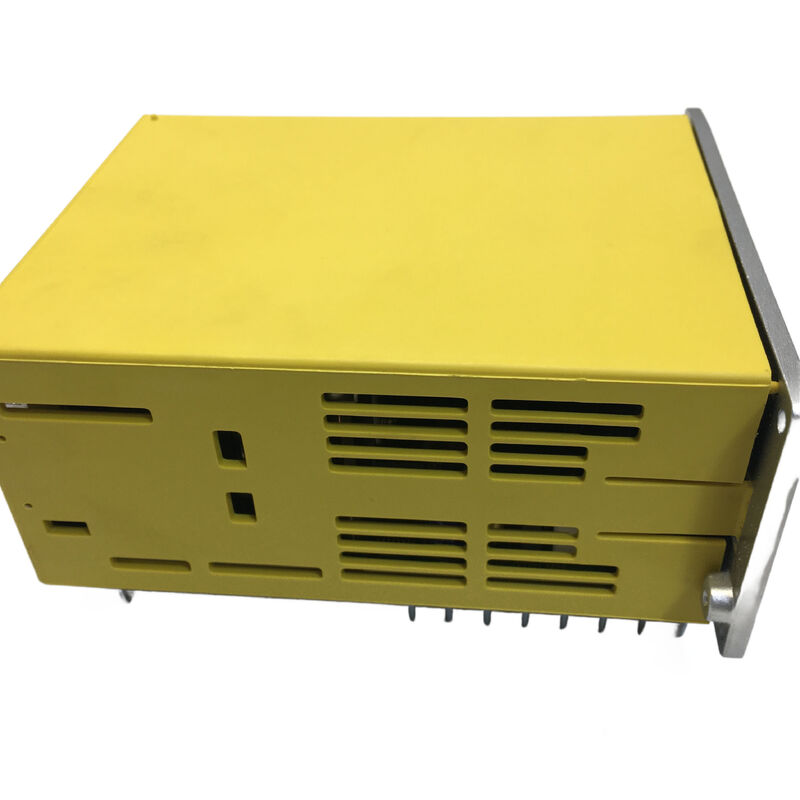

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, Symetryczny dwuosiowy napęd do zastosowań z dwoma silnikami

Istnieje szczególna klasa obrabiarek CNC, która nakłada identyczne wymagania na dwie osie jednocześnie: centra obróbcze dwukolumnowe, frezarki poziome z dwoma paletami, synchroniczne tokarki z dwoma wrzecionami, gdzie osie X i Y dzielą profile obciążenia, lub każda konfiguracja, w której producent maszyny połączył dwa silniki tego samego rozmiaru na jednym wzmacniaczu, aby zaoszczędzić miejsce w szafie i uprościć okablowanie. A06B-6090-H244 został zaprojektowany właśnie dla tej konfiguracji.

Oznaczony jako SVUC2-40/40 w serii wzmacniaczy Alpha C firmy FANUC, ten moduł napędza dwie osie — L i M — z identyczną mocą znamionową 8,7 A na każdym kanale. Oba kanały są równe. Nie ma asymetrii, nie ma "ciężkiej" osi pierwotnej połączonej z lżejszą wtórną. Oznaczenie 40/40 mówi to bezpośrednio: ta sama klasa prądowa, ta sama zdolność napędowa na obu wyjściach. Dla maszyn zbudowanych wokół dopasowanych serwosilników α12 pracujących w aplikacjach równoległych, ten napęd jest właściwym i oryginalnym wyborem wyposażenia.

Sande Electric posiada A06B-6090-H244 w stanie nowym i używanym do wysyłki na cały świat w ciągu 0–3 dni roboczych.

Generacja Alpha C: Gdzie ten napęd znajduje się w historii FANUC

Zrozumienie A06B-6090-H244 wymaga umieszczenia go w kontekście. Ewolucja serwowzmacniaczy FANUC przeszła przez kilka odrębnych generacji, każda z różnymi architekturami interfejsu:

Cyfra 6066 była oryginalną generacją Alpha C, wprowadzoną pod koniec lat 80. i używaną do wczesnych lat 90. Używała interfejsu PWM typu B. Seria 6090 — która obejmuje H244 — jest bezpośrednim następcą 6066. Używa interfejsu PWM typu A. Obie generacje dzielą oznaczenie "SVUC" i zewnętrznie podobne rozmiary szaf, ale wyprowadzenia interfejsu i protokół sygnałowy różnią się między tymi dwiema seriami. Jednostka A6090 nie jest zamiennikiem typu plug-in dla jednostki 6066 w tym samym systemie CNC bez weryfikacji interfejsu.

Po serii 6090 nastąpiło przejście na FSSB — Fiber Optic Serial Servo Bus —, który definiuje serie 6096, 6114, 6117, 6130 i późniejsze serie Alpha i. FSSB zastąpił równoległe okablowanie PWM pojedynczym łańcuchem światłowodowym, znacznie upraszczając okablowanie wieloosiowe. Seria 6090 należy do ery PWM: bardziej wydajna niż najwcześniejsze napędy analogowe, już cyfrowa w sterowaniu silnikiem, ale poprzedzająca architekturę światłowodową, która obecnie dominuje w nowoczesnych instalacjach CNC FANUC.

Dla maszyn nadal działających na systemach CNC, które poprzedzają przejście na FSSB — w szczególności serie 15, 16, 18 i 21 warianty nie-i — seria 6090 jest często właściwą częścią. Moduły 6096 i 6114 nie są wymienne z jednostkami 6090 w tych starszych sterownikach.

H244 Rozszyfrowane: Co oznacza sufiks

W serii 6090 Alpha C, struktura sufiksu zawiera specyficzne informacje. Rozkład H244:

Cyfra "2" w SVUC2-40/40 oznacza, że jest to moduł dwuosiowy — oba wyjścia kanałów L i M są obecne i aktywne. Wersje jednoosiowe z tej samej rodziny mają inne oznaczenia. Oznaczenie "40/40" opisuje klasę prądową każdej osi: zarówno oś L, jak i oś M pracują w klasie 40, co odpowiada znamionowej ciągłej mocy wyjściowej 8,7 A na kanał.

Dla porównania, H246 to SVUC2-40/80 — oś L pozostaje na poziomie 8,7 A, ale oś M przechodzi do wyższej klasy prądowej, odpowiedniej dla maszyn, w których dwie osie napędzają silniki o różnych rozmiarach. H266 to SVUC2-80/80 — obie osie w większej klasie prądowej. H244 jest najbardziej symetryczną konfiguracją w zakresie dwuosiowym: obie osie identyczne, obie zasilają dopasowane silniki, obie pobierają ten sam całkowity prąd wejściowy 17 A z zasilania trójfazowego.

Specyfikacje techniczne

Dwie osie, jeden moduł — Implikacje dotyczące szafy i okablowania

Producenci maszyn wybierali dwuosiowe moduły wzmacniaczy z dwóch powodów: oszczędność miejsca w szafie i efektywność prowadzenia kabli. Pojedynczy SVUC2-40/40 zajmuje jedno miejsce w szafie napędowej i łączy się z systemem CNC za pomocą jednego interfejsu osi, podczas gdy jego dwa kanały wyjściowe każdy prowadzą oddzielne kable zasilające do odpowiednich silników. W porównaniu do dwóch niezależnych modułów jednoosiowych, zmniejsza to o połowę liczbę połączeń po stronie sterowania i zmniejsza ślad w szafie dla sekcji serwo.

Kompromisem jest współzależność. W przypadku H244, usterka osi L, która wyłącza wzmacniacz, powoduje również wyłączenie osi M — oba kanały dzielą ten sam łącznik DC, ten sam zasilacz sterujący i ten sam wyświetlacz LED na panelu przednim. Podczas rozwiązywania problemów ważne jest, aby przed wymianą jednostki określić, czy alarm pochodził z kanału L, kanału M, czy ze wspólnego komponentu wewnętrznego.

Wyświetlacz LED na panelu przednim SVUC2 wykorzystuje format 7-segmentowy do wskazywania zarówno kodów alarmowych, jak i, podczas normalnej pracy, stanu pracy. W przypadku jednostek wykazujących sporadyczne alarmy, obserwowanie diody LED w momencie wystąpienia usterki — zanim zaktualizuje się ekran alarmowy systemu CNC — często daje najdokładniejsze pierwsze wskazanie, który kanał lub który obwód wewnętrzny jest zaangażowany.

Referencje kodów alarmowych

Kody alarmowe 8 i 9 pojawiające się z kropką dziesiętną (8., 9.) wskazują na alarm IPM (Intelligent Power Module), a nie na proste przeciążenie prądowe. Alarmy IPM zazwyczaj obejmują wewnętrzne moduły tranzystorowe wykrywające nieprawidłowe warunki termiczne lub prądowe na poziomie urządzenia, co jest odrębne od usterki okablowania lub silnika wyzwalającej zewnętrzny czujnik prądu. Rozróżnienie ma znaczenie dla diagnostyki: HCL lub HCM (bez kropki) przy uruchomieniu wskazuje najpierw na sprawdzenie okablowania silnika lub izolacji silnika; alarm IPM (kod z kropką) wymaga sprawdzenia modułów tranzystorowych i ich ścieżki termicznej.

Pytanie o wymianę 6066: Typ A vs. Typ B

A06B-6090-H244 jest udokumentowanym zamiennikiem dla A06B-6066-H244 pod względem funkcji i klasy prądowej. Oba są dwuosiowymi modułami SVUC2-40/40 napędzającymi dopasowane silniki α12 przy 8,7 A na kanał. Kluczowym zastrzeżeniem jest kompatybilność interfejsu.

Seria 6066 używała okablowania interfejsu PWM typu B na złączu sterującym. Seria 6090 używa typu A. W sterownikach CNC, które były pierwotnie zbudowane dla interfejsu 6066 typu B — głównie wczesne produkcje serii 15 i 16 z końca lat 80. i początku lat 90. — seria 6090 nie może być po prostu zastąpiona bez potwierdzenia, że interfejs wzmacniacza serwo systemu CNC pasuje do wyprowadzeń typu A, lub bez kabla adaptera interfejsu. FANUC nie oferował oficjalnej wymiany między tymi dwiema seriami, właśnie z powodu tej niezgodności złączy.

Dla maszyn już działających na 6090 H244 i potrzebujących bezpośredniego zamiennika, to rozróżnienie jest nieistotne — jednostka zamienna podłącza się identycznie. Kwestia interfejsu pojawia się tylko wtedy, gdy ktoś próbuje pozyskać 6090 jako ulepszenie lub zamiennik dla oryginalnej instalacji 6066.

Stan magazynowy i pozyskiwanie

Jednostki A06B-6090-H244 typu new-old-stock to oryginalne produkty FANUC w oryginalnym opakowaniu, nigdy nie zainstalowane. Biorąc pod uwagę, że seria 6090 jest wycofywana z produkcji od wielu lat, prawdziwy nowy stan magazynowy jest preferowaną opcją dla maszyn, które muszą utrzymywać ciągłość działania — nie ma nowej produkcji, na którą można by się oprzeć, a każda autentycznie nowa jednostka w łańcuchu dostaw reprezentuje malejące zapasy. Nowe jednostki posiadają 12-miesięczną gwarancję magazynową.

Używane, sprawdzone jednostki są pozyskiwane z wycofanych z eksploatacji maszyn, weryfikowane pod kątem funkcjonalności osi L i M, i oferowane z 3-miesięczną gwarancją. Typowe tryby awarii używanych jednostek serii 6090 znalezione w rejestrach napraw obejmują degradację kondensatorów, wyciekające elektrolity na karcie sterującej i uszkodzone tranzystory wyjściowe — wszystkie awarie związane z wiekiem, przewidywalne dla jednostek, które były w użyciu przez 15–30 lat. Potwierdź standard inspekcji z nami przed złożeniem zamówienia, jeśli wymagania operacyjne maszyny są wysokie.

Zamówienie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Opcje płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła importowe i lokalne podatki są odpowiedzialnością kupującego w miejscu docelowym.

Gwarancja i zwroty

Zwroty akceptowane dla jednostek dostarczonych uszkodzonych, niekompletnych, niezgodnych z opisem lub potwierdzonych jako niefunkcjonalne w ciągu 4 dni od otrzymania. Jednostka musi zostać zwrócona w oryginalnym stanie z nienaruszoną etykietą gwarancyjną. Koszty wysyłki zwrotnej ponosi kupujący. Brak zwrotów za błędne zamówienia lub zmianę zdania.

Często zadawane pytania

P1: A06B-6090-H244 jest wymieniony jako zamiennik dla A06B-6066-H244. Czy są one wymienne w każdej maszynie używającej oryginalnego 6066?

Odp.: Obie jednostki dzielą klasę prądową SVUC2-40/40 i napędzają te same silniki, ale używają innego okablowania interfejsu sterującego — 6066 używa interfejsu PWM typu B, a 6090 używa typu A. W maszynie, która była pierwotnie zbudowana z 6066 i ma złącze interfejsu typu B od systemu CNC do wzmacniacza, nie można po prostu podłączyć 6090 bez weryfikacji lub adaptacji okablowania interfejsu. W przypadku maszyn już działających na 6090 H244 — co jest znacznie częstsze dzisiaj, ponieważ większość ocalałych maszyn tego typu została zaktualizowana w pewnym momencie — zamiennik H244 z tej samej serii 6090 podłącza się bezpośrednio bez żadnych modyfikacji interfejsu.

P2: Obie osie L i M w mojej maszynie zatrzymały się jednocześnie, a dioda LED pokazuje alarm "b". Co to oznacza i gdzie powinienem zacząć rozwiązywać problemy?

Odp.: Alarm "b" na 7-segmentowym wyświetlaczu LED oznacza jednoczesne przeciążenie prądowe na obu osiach L i M w tym samym czasie, co w module dwuosiowym zazwyczaj wskazuje na wspólną usterkę, a nie dwie niezależne awarie kanałów. Pierwsze miejsca do sprawdzenia to łącznik DC i zasilanie wejściowe: alarm 3 (LVDC) lub alarm 1 (HV) mogą poprzedzać lub towarzyszyć alarmowi "b", jeśli magistrala DC zapada się pod obciążeniem. Jeśli łącznik DC jest sprawny, sprawdź, czy oba kable zasilające silnika mają wspólne uszkodzenie uziemienia lub czy występuje zwarcie we wspólnym okablowaniu szafy. Jeśli widzisz "b." z kropką, a nie zwykłe "b", oznacza to alarm na poziomie IPM na obu kanałach jednocześnie — w takim przypadku moduły IGBT wewnątrz jednostki są bardziej prawdopodobnym punktem awarii, a jednostka zazwyczaj wymaga naprawy lub wymiany.

P3: Czy A06B-6090-H244 wymaga oddzielnego modułu zasilania, tak jak 6114 Alpha i SVM z aiPS?

Odp.: Nie. Seria 6090 SVUC jest samodzielną jednostką — prostuje własne trójfazowe zasilanie AC i generuje napięcie łącznika DC wewnętrznie. Jest to ta sama architektura co seria 6093 Beta SVU: napęd podłącza się bezpośrednio do trójfazowego zasilania AC i nie zależy od zewnętrznej, wspólnej magistrali zasilającej. To sprawia, że instalacja jest prosta — główne połączenia to zasilanie trójfazowe AC i kable silnikowe, wraz z interfejsem sterującym do systemu CNC. Jedynym zewnętrznym akcesorium, które czasami jest używane z jednostkami 6090, jest oddzielny moduł rozładowania regeneracyjnego, gdy cykl pracy maszyny generuje więcej energii regeneracyjnej, niż wewnętrzny obwód regeneracyjny napędu jest w stanie pochłonąć.

P4: Moja maszyna używa silników α12 na obu osiach. Czy H244 jest właściwą jednostką, czy powinienem rozważyć H246 (SVUC2-40/80)?

Odp.: H244 jest właściwym wyborem dla dopasowanych silników α12 na obu osiach L i M. Silnik α12 mieści się w zakresie prądowym klasy 40, a H244 zapewnia równe 8,7 A mocy wyjściowej na obu kanałach — idealnie dopasowany do tego połączenia silników. H246 (SVUC2-40/80) jest właściwym wyborem tylko wtedy, gdy obie osie używają silników o różnych rozmiarach: silnik klasy 40 na osi L i większy silnik wymagający prądu klasy 80 na osi M. Jeśli obie osie napędzają identyczne silniki α12, asymetryczny H246 nie oferuje żadnych korzyści i wprowadza niepotrzebną złożoność. Potwierdź numery modeli silników z dokumentacji okablowania maszyny przed złożeniem zamówienia.

P5: Seria 6090 jest wycofana z produkcji. Jeśli ta jednostka ulegnie awarii ponownie za kilka lat, jakie są realistyczne długoterminowe opcje?

Odp.: Seria 6090 jest wycofana z produkcji od wielu lat i nie powróci. W przypadku bieżącej konserwacji maszyn używających H244 istnieją trzy realistyczne ścieżki. Po pierwsze, zaopatrzenie się w zapasową jednostkę teraz, gdy używane i nowe-stare egzemplarze są nadal dostępne na rynku — jest to najbardziej bezpośrednie i najczęstsze podejście dla maszyn krytycznych dla produkcji. Po drugie, jeśli sam system CNC jest modernizowany lub wymieniany, architektura napędu serwo może zostać zaktualizowana w tym samym projekcie, ponieważ nowsze systemy CNC i rodziny napędów nie są ograniczone dostępnością części 6090. Po trzecie, niektórzy specjaliści od napraw mogą odbudować uszkodzone jednostki 6090, wymieniając uszkodzone kondensatory i moduły IGBT — znane komponenty awarii — przedłużając żywotność jednostki bez konieczności pełnej wymiany. Skontaktuj się z nami w sprawie dostępności aktualnych zapasów; biorąc pod uwagę wiek tych jednostek, pozycje magazynowe mogą szybko się zmieniać.
