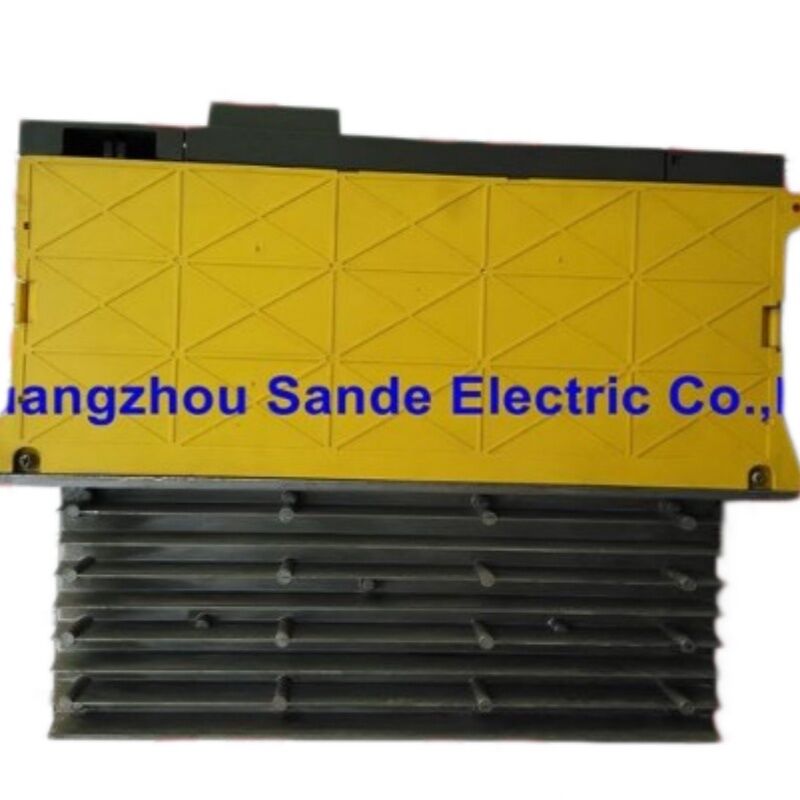

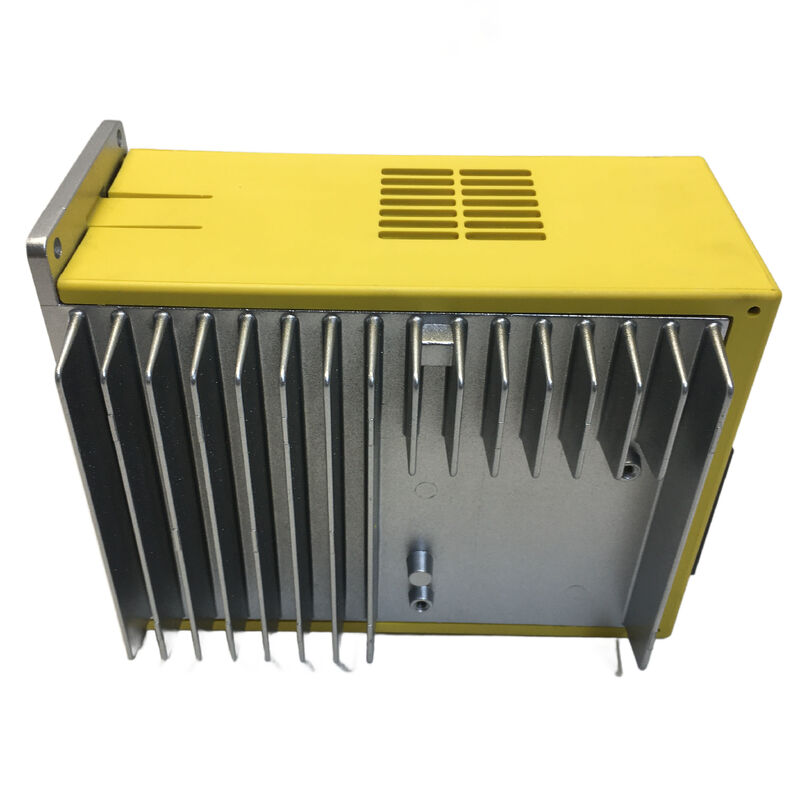

FANUC A06B-6093-H113 — Beta SVU-40, Interfejs FSSB Jednoosiowy Serwonapęd

Inżynier serwisu zadaje sobie dwa pytania, gdy ulegnie awarii serwonapęd Beta: "Jaki jest interfejs?" i "Jaki jest prąd znamionowy?". Pomylenie się w jednym z nich sprawi, że jednostka zamienna nie zadziała, niezależnie od tego, jak szybko zostanie wysłana. W przypadku A06B-6093-H113 odpowiedzi brzmią: FSSB i klasa 40 (znamionowy prąd wyjściowy 12,5A) — i oba te szczegóły mają realne konsekwencje dla tego, czym jest ta jednostka, jak się komunikuje i jakie silniki może napędzać.

Sande Electric posiada A06B-6093-H113 w stanie nowym i sprawdzonym używanym, z wysyłką na cały świat w ciągu 0–3 dni roboczych.

Co wyróżnia tę jednostkę: FSSB w samodzielnym SVU

Aby zrozumieć miejsce A06B-6093-H113 w ekosystemie FANUC, warto pomyśleć o dwóch osiach zmienności w serwonapędach Beta: architekturze zasilania i interfejsie komunikacyjnym.

Po stronie zasilania, serwonapędy FANUC Beta (SVU) są samodzielne — każda jednostka ma własny zasilacz, konwertujący przychodzący prąd zmienny na prąd stały potrzebny do wyjścia napędu. Jest to definiująca różnica strukturalna między SVU Beta a modułem SVM Alpha. Moduły SVM Alpha pobierają zasilanie prądem stałym ze wspólnego modułu zasilającego zamontowanego w tej samej magistrali napędowej; jeśli to zasilanie ulegnie awarii, wszystkie moduły na magistrali padają razem. SVU posiada własne zasilanie, dzięki czemu może być montowany niezależnie, w dowolnym miejscu maszyny, gdzie dostępny jest prąd zmienny. Dlatego SVU Beta są standardowym wyborem dla osi, które znajdują się fizycznie z dala od głównej szafy napędowej — automatyczne zmieniacze narzędzi, obrotowe stacje narzędziowe lub pomocnicze osie pozycjonujące na dużych obrabiarkach.

Po stronie komunikacji, FANUC oferuje dwie różne opcje interfejsu w serii 6093 SVU. Podrodziny H15x i H17x wykorzystują I/O Link, łącząc się z CNC poprzez PMM i elektryczny kabel szeregowy. Podrodzina H11x — w tym H113 — wykorzystuje FSSB: Fiber Optic Serial Servo Bus, ten sam szybki interfejs optyczny używany w modułach serwo serii Alpha firmy FANUC. Połączenie fizyczne odbywa się za pomocą światłowodu TOCP200, a nie elektrycznego kabla danych.

A06B-6093-H113 jest zatem przecięciem dwóch właściwości, które nie zawsze występują razem: swobody lokalizacji samodzielnego SVU i precyzji komunikacji serwo FSSB za pomocą światłowodu o wysokiej prędkości. Dla producentów obrabiarek wykorzystujących systemy CNC oparte na FSSB, którzy potrzebowali również pozycjonować oś z dala od głównego stosu napędowego, ten SVU-40 był rozwiązaniem.

SVU-40 w zakresie prądowym 6093 FSSB

W ramach podrodziny H11x FSSB serii 6093, FANUC wyprodukował cztery zakresy prądowe:

• H111 — SVU-4 (najmniejszy, dla najlżejszych silników Beta)
• H112 — SVU-12 (średnio-niski zakres)
• H113 — SVU-40 (średnio-wysoki zakres, znamionowy prąd wyjściowy 12,5A)
• H114 — SVU-80 (najwyższy prąd, znamionowy prąd wyjściowy 15A)

H113 SVU-40 zajmuje pozycję w górnej połowie, przeznaczony dla silników Beta klasy 40: b4/3000, b8/2000 i podobnych silników, które pojawiają się na cięższych osiach pomocniczych — większe stoły obrotowe, cięższe mechanizmy ATC i pomocnicze osie pozycjonujące na większych obrabiarkach. Jest również wymieniony jako kompatybilny z silnikami Alpha klasy 40 (α4/4000i, α8/3000i) w konfiguracjach mieszanych silników, co rozszerza zakres maszyn, w których jest używany.

Sufiks H113 w numeracji FANUC postępuje zgodnie z konwencją: pierwsza cyfra po H wskazuje generację interfejsu, a kolejne cyfry wskazują klasę prądową. H113 oznacza 3. jednostkę w rodzinie H11x FSSB SVU — co odpowiada poziomowi wyjściowemu SVU-40.

Specyfikacje techniczne

H113 vs. H173: Podział FSSB i I/O Link w serii 6093

Częstym błędem przy zamawianiu w serii 6093 jest mylenie wariantów FSSB (H11x) z wariantami I/O Link (H17x). Oba są jednostkami klasy SVU-40 z wbudowanymi zasilaczami. Oba są fizycznie podobne pod względem rozmiaru. Różnica polega na płycie komunikacyjnej i złączu.

H113 łączy się z CNC za pomocą światłowodu FSSB. H173 łączy się za pomocą I/O Link (elektryczny szeregowy, przez PMM). Nie są one wymienne. CNC musi być skonfigurowane dla jednego typu interfejsu, a okablowanie maszyny musi prowadzić odpowiedni kabel do lokalizacji napędu. Jeśli Twoja maszyna ma poprowadzony światłowód FSSB do pozycji montażowej napędu, zamiennik musi być H113 (lub kompatybilny napęd FSSB). Zainstalowanie jednostki I/O Link w tej pozycji spowoduje natychmiastowy błąd komunikacji po włączeniu zasilania, niezależnie od poprawności wszystkich innych parametrów.

Przed złożeniem zamówienia sprawdź etykietę napędu na istniejącej lub usuniętej jednostce, lub sprawdź złącze pod kątem połączenia światłowodowego — to potwierdzi FSSB i potwierdzi, że H113 jest właściwą specyfikacją.

Nowy i używany magazyn: Praktyczne wskazówki

Nowe jednostki A06B-6093-H113 z zapasów magazynowych to oryginalne produkty FANUC, nieużywane, przechowywane w odpowiednich warunkach. Posiadają 12-miesięczną gwarancję od naszego magazynu. W przypadku maszyn pracujących w środowiskach o wysokiej produkcji, gdzie ważny jest margines niezawodności, nowy magazyn minimalizuje ryzyko.

Używane, sprawdzone jednostki pochodzą z wycofanych z eksploatacji lub zmodernizowanych maszyn i są testowane pod kątem funkcjonalności przed sprzedażą. SVU-40 to jednoosiowy napęd, który zazwyczaj napędza pomocniczą oś o niższym obciążeniu — duże stoły obrotowe lub mechanizmy ATC mają tendencję do cyklicznej pracy, a nie ciągłej, co oznacza, że elementy mocy napędu są często w dobrym stanie, nawet w jednostkach ze starszych maszyn. Używany magazyn posiada 3-miesięczną gwarancję i jest praktyczną opcją dla napraw wrażliwych na koszty lub zapasów awaryjnych.

Skontaktuj się z nami przed złożeniem zamówienia, aby potwierdzić aktualną dostępność obu stanów.

Zamawianie, płatność i wysyłka

Wysyłka DHL i FedEx na cały świat w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla wielu przedmiotów.

Opcje płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Kupujący są odpowiedzialni za cła importowe i podatki obowiązujące w kraju docelowym.

Gwarancja i zwroty

Zwroty są akceptowane w przypadku, gdy jednostki dotrą uszkodzone, niekompletne, niezgodne z opisem lub okażą się niefunkcjonalne w ciągu 4 dni od otrzymania. Jednostka musi zostać zwrócona w oryginalnym stanie z nienaruszoną etykietą gwarancyjną, a koszty wysyłki zwrotnej ponosi kupujący. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową instalacją, niewłaściwym podłączeniem silnika lub kabla, ani uszkodzeń fizycznych powstałych po dostawie.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A06B-6093-H113 jest właściwą jednostką dla mojej maszyny, a nie wariantem I/O Link, takim jak H173?

 Spójrz na fizyczne połączenie istniejącego napędu z kablem interfejsu CNC. Połączenie FSSB wykorzystuje światłowód — cienki plastikowy lub szklany kabel światłowodowy zakończony złączem typu TOCP200. I/O Link wykorzystuje konwencjonalny kabel elektryczny, zazwyczaj z mniejszym złączem wtykowym. Jeśli widzisz światłowód wchodzący do napędu w porcie JD1A lub odpowiednim porcie światłowodowym, napęd jest FSSB, a H113 jest właściwą rodziną. Dodatkowo, sprawdź bezpośrednio etykietę na istniejącej jednostce — będzie tam widoczny napis SVU-40 FSSB lub podobne sformułowanie, a także numer części H113. Jeśli oryginalna jednostka została już usunięta i nie ma dostępnej dokumentacji, sprawdź schemat elektryczny maszyny dla danej osi serwo, który zidentyfikuje typ interfejsu na schemacie połączeń.

P2: H113 jest oznaczony jako SVU-40, ale jego prąd wyjściowy wynosi tylko 12,5A — dlaczego nazywa się "40"?

Liczba "40" w SVU-40 odnosi się do wewnętrznego oznaczenia klasy prądu silnika firmy FANUC, a nie zawsze do absolutnej wartości amperażu. W serii 6093, SVU-40 jest przeznaczony do napędzania silników z kategorii klasy 40 firmy FANUC, która obejmuje silniki takie jak b8/2000 i odpowiadające im silniki klasy 40A Alpha. Wartość 12,5A to ciągły prąd wyjściowy RMS w normalnych warunkach pracy. Prąd szczytowy podczas przyspieszania może być znacznie wyższy niż prąd ciągły, co jest istotną wartością przy dopasowywaniu silnika. Klasyfikacja "40" obejmuje tę zdolność prądu szczytowego dla silników tej klasy. Przejście do SVU-80 (H114, 15A ciągły) obsługuje cięższe silniki klasy 80. Dopasowanie napędu do silnika według oznaczenia klasy, a nie tylko według prądu ciągłego, jest właściwym podejściem.

P3: Po zainstalowaniu zamiennika H113, CNC pokazuje alarm związany z FSSB 5134 lub 460 przy starcie. Jakie są prawdopodobne przyczyny?

Te alarmy wskazują, że komunikacja FSSB między CNC a wzmacniaczem nie została prawidłowo nawiązana. Najczęstsze przyczyny w kolejności częstości to: po pierwsze, kabel światłowodowy nie jest w pełni osadzony w złączu nowej jednostki — złącza TOCP200 wymagają pozytywnego kliknięcia, aby się osadzić, a częściowo włożony światłowód spowoduje przerywaną lub całkowitą utratę sygnału; po drugie, kabel światłowodowy ma naruszony promień gięcia wprowadzony podczas instalacji, co osłabia sygnał optyczny poniżej progu niezawodnej komunikacji; po trzecie, sterujący prąd stały +24V wzmacniacza nie jest obecny lub jest poniżej progu — sprawdź, czy zasilanie 24V do jednostki jest zgodne ze specyfikacją, zanim zaczniesz podejrzewać połączenie światłowodowe. Alarm 5136 (liczba wzmacniaczy jest mała) wskazuje, że CNC widzi mniej wzmacniaczy w łańcuchu FSSB niż oczekuje jego konfiguracja, co zazwyczaj oznacza, że nowa jednostka w ogóle nie odpowiada — wskazuje to na problem z połączeniem światłowodowym lub zasilaniem sterującym.

P4: Czy A06B-6093-H113 może być używany z silnikami serii Alpha, a nie tylko Beta?

 Tak, z odpowiednimi ustawieniami parametrów silnika. H113 SVU-40 jest udokumentowany jako kompatybilny z silnikami Alpha klasy 40, w tym α4/4000i i α8/3000i, gdy parametry serwo CNC są skonfigurowane dla tych typów silników. W praktyce seria 6093 SVU była używana przez producentów obrabiarek w konfiguracjach mieszanych, gdzie Beta SVU napędzał silnik Alpha na osi pomocniczej — było to szczególnie powszechne, gdy silnik Alpha był już zainstalowany w maszynie z powodów historycznych, ale architektura osi pomocniczej maszyny wymagała samodzielnego napędu SVU. Kluczowym wymogiem jest, aby maksymalne zapotrzebowanie na prąd silnika odpowiadało klasie wyjściowej napędu. Niewłaściwe dopasowanie cięższego silnika do napędu o niższej mocy (lub odwrotnie) spowoduje błędy nadprądowe lub niedostateczną wydajność.

P5: Czy istnieje bezpośredni zamiennik dla A06B-6093-H113, czy też jest on całkowicie wycofany z produkcji bez nowszego odpowiednika?

Seria 6093 została wycofana z produkcji przez FANUC. Nie ma nowszego, bezpośredniego zamiennika, który wykorzystywałby tę samą obudowę, złącza i zestaw parametrów — następna generacja, seria 6114 (SVM1-40i z FSSB), wykorzystuje inny format fizyczny i wymaga podłączenia do wspólnego zasilacza zamiast pracy jako samodzielny SVU. W przypadku maszyn zaprojektowanych wokół architektury 6093 SVU, pozyskanie właściwej jednostki 6093 jest praktycznym rozwiązaniem dla odtworzenia stanu pierwotnego. Modernizacja do generacji 6114 wymagałaby wymiany architektury zasilania dla tej osi, zmiany układu montażowego napędu i aktualizacji parametrów serwo CNC — jest to znaczący projekt. W większości przypadków konserwacji, przetestowany używany lub nowy z zapasów magazynowych H113 jest szybszym, bardziej opłacalnym i mniej inwazyjnym rozwiązaniem.
