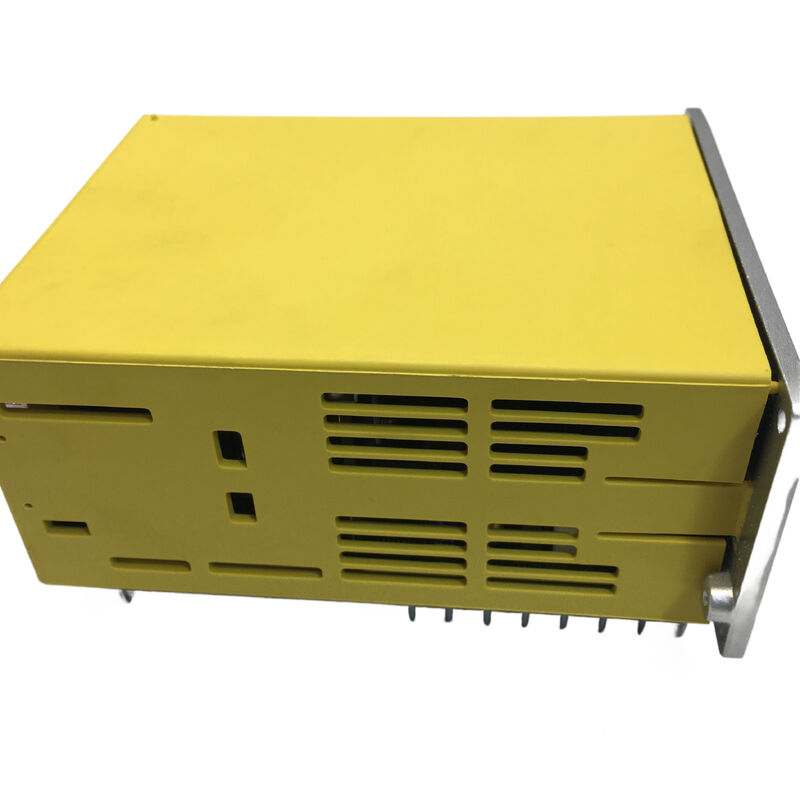

A06B-6093-H171 Jednostka serwo wzmacniacza AC FANUC A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive — SVU-12 I/O Link, samodzielna jednostka drugiej generacji

Kiedy inżynierowie serwisu szukają tej części, zazwyczaj już wiedzą, która maszyna jej potrzebuje. Model A06B-6093-H171 nie jest jednostką, którą można pomylić z czymś innym — jego rola jest specyficzna, jego interfejs jest charakterystyczny, a maszyny, w których się znajduje, działają wystarczająco długo, że oryginalna jednostka po prostu się zużyła. Najważniejsze jest zdobycie właściwego zamiennika, szybko.

Model H171 jest oznaczony jako SVU-12 w rodzinie serwonapędów FANUC 6093 Beta: jednowiosełkowy, samodzielny napęd z wbudowanym zasilaczem, komunikujący się z CNC poprzez I/O Link. Jest to wariant I/O Link drugiej generacji w linii 6093 (podrodzina H15x była pierwsza). Jednostka została wycofana z produkcji przez FANUC, co sprawia, że nowe jednostki z zapasów magazynowych (new-old-stock) i przetestowane używane jednostki są głównymi drogami pozyskiwania dla każdego, kto chce utrzymać te maszyny w ruchu.

Sande Electric posiada na stanie model A06B-6093-H171 w stanie nowym i używanym (skontrolowanym), gotowy do wysyłki na cały świat w ciągu 0–3 dni roboczych.

SVU vs. SVM: Rozróżnienie, które ma znaczenie w warsztacie

Większość wzmacniaczy serwo w ekosystemie szaf sterowniczych CNC FANUC to SVM — Servo Modules (Moduły Serwo). Nie są one samowystarczalne. Jednostki SVM pobierają zasilanie z magistrali DC ze współdzielonego modułu zasilającego (aiPS lub alpha PS) i są montowane razem w wspólnej szafie napędowej. Jeśli zasilacz ulegnie awarii, wszystkie moduły SVM na tej magistrali padają jednocześnie. Jeśli moduł musi zostać przeniesiony w inne miejsce w maszynie, prowadzenie przewodów magistrali DC staje się ograniczeniem.

Model A06B-6093-H171 to SVU — Servo Unit (Jednostka Serwo). Różnica polega na wbudowanym zasilaczu. Ta jednostka przekształca przychodzący prąd zmienny bezpośrednio w prąd stały, którego potrzebuje wewnętrznie. Brak współdzielonej magistrali DC, brak zależności od zewnętrznego modułu zasilającego dla mocy serwonapędu. Ta niezależność strukturalna jest właśnie powodem, dla którego FANUC zaprojektował SVU dla osi pomocniczych, które są fizycznie oddzielone od głównej szafy napędowej — automatyczne zmieniacze narzędzi, indeksatory rewolwerowe i zmieniacze palet, które są wbudowane w sekcję obrabiarki oddaloną od centralnej szafy.

Dla producenta obrabiarek, SVU oznacza, że napęd może być zamontowany wszędzie tam, gdzie znajduje się oś, eliminując długie linie magistrali DC. Dla inżyniera serwisu wymieniającego jedną z nich, oznacza to wymianę w pełni samowystarczalnej jednostki — bez dopasowywania zasilacza, bez wymiarowania magistrali DC.

Rodzina 6093: Gdzie H171 pasuje do linii Beta

Seria 6093 reprezentuje oryginalną generację jednostek serwo Beta firmy FANUC. Napędy Beta zostały wprowadzone na rynek osi pomocniczych — mniejsze, lżejsze obciążenia, takie jak mechanizmy ATC i stacje obrotowe — gdzie pełna seria Alpha była nadmiernie specyfikowana i zbyt droga.

W ramach jednostek I/O Link 6093, FANUC wyprodukował dwie generacje. Pierwsza generacja nosiła numery części H15x (H152 dla SVU-12, H153 dla SVU-20 itp.). Podrodzina H17x — której H171 jest członkiem SVU-12 — to druga generacja, zmodernizowane płyty wewnętrzne, przy zachowaniu tego samego śladu elektrycznego i mechanicznego oraz tego samego interfejsu komunikacyjnego I/O Link.

SVU-12 to najmniejsza jednostka w zakresie samodzielnych napędów Beta I/O Link, z mocą wyjściową 3,2 A dopasowaną do najmniejszych silników serwo Beta. Zakres obejmuje SVU-20 (H172), SVU-40 (H173) i SVU-80 (H174), każdy dopasowany do kolejno większych silników Beta.

Seria 6093 I/O Link została ostatecznie zastąpiona serią 6132 (beta i I/O Link), która wprowadziła generację silników beta i wraz z aktualizacjami sprzętowymi. Jednak zainstalowana baza maszyn z jednostkami 6093 pozostaje aktywna — interfejs SVU, połączenie PMM i adresowanie węzła I/O Link to cechy specyficzne dla generacji 6093, a jednostki 6132 nie zastępują ich bezpośrednio bez zmian w okablowaniu maszyny i konfiguracji CNC.

Specyfikacje techniczne

Status wycofania z produkcji: Co to oznacza dla pozyskiwania

FANUC wycofał model A06B-6093-H171 ze swojej obecnej linii produkcyjnej. W przypadku maszyn nadal działających z tą jednostką — z których wiele to tokarki i centra obróbcze zbudowane pod koniec lat 90. i w latach 2000. — opcje pozyskiwania zawęziły się do jednostek new-old-stock od autoryzowanych i niezależnych dystrybutorów oraz przetestowanych używanych jednostek od renomowanych dostawców.

Jednostki new-old-stock to oryginalne, nieużywane produkty FANUC, które były przechowywane w odpowiednich warunkach. Tam, gdzie są dostępne, są one najbliższym odpowiednikiem fabrycznie nowego zamiennika i posiadają pełną 12-miesięczną gwarancję od naszego magazynu.

Używane, skontrolowane jednostki to praktyczna alternatywa: pozyskiwane z maszyn, które zostały wycofane z eksploatacji lub zmodernizowane, przetestowane w celu potwierdzenia funkcjonalności i oferowane z 3-miesięczną gwarancją. SVU-12 zazwyczaj napędza osie pomocnicze o niskim cyklu pracy — obciążenia prądowe silnika ATC lub rewolweru są krótkotrwałe i przerywane, a nie ciągłe — dlatego dobrze utrzymane używane jednostki z maszyn z normalną historią serwisową są niezawodnym zapasem roboczym.

Skontaktuj się z nami, aby potwierdzić dostępność obu warunków przed złożeniem zamówienia, ponieważ zapasy wycofanych jednostek są ograniczone.

Zamawianie, płatność i wysyłka

Wysyłka na cały świat za pośrednictwem DHL i FedEx w ciągu 0–3 dni roboczych od potwierdzenia płatności. Dostępna jest wysyłka łączona dla zamówień wieloprzedmiotowych.

Metody płatności:

• Przelew bankowy (T/T) — wszystkie wartości zamówienia
• PayPal — zamówienia do 500 USD
• Western Union — wszystkie wartości zamówienia

Cła importowe i podatki są odpowiedzialnością kupującego w miejscu przeznaczenia.

Gwarancja i zwroty

Zwroty akceptowane, jeśli jednostka dotrze uszkodzona, niekompletna, niezgodna z opisem lub zostanie potwierdzona jako niefunkcjonalna w ciągu 4 dni od otrzymania. Jednostka musi być w oryginalnym stanie z nienaruszoną etykietą gwarancyjną. Koszt wysyłki zwrotnej ponosi kupujący. Awaria spowodowana nieprawidłową instalacją, niewłaściwym dopasowaniem silnika lub uszkodzeniem fizycznym po dostawie nie podlega gwarancji.

Najczęściej zadawane pytania

P1: Co dokładnie oznacza I/O Link i jak model A06B-6093-H171 jest podłączony do CNC FANUC?

 I/O Link to protokół komunikacji szeregowej szeroko stosowany w sprzęcie automatyki FANUC i innych japońskich producentów. W systemie CNC FANUC pozwala on urządzeniom peryferyjnym — w tym napędowi SVU-12 — na podłączenie do PMM (Power Mate Manager) CNC lub bezpośrednio do interfejsu I/O Link CNC, zamiast zajmowania dedykowanego kanału osi serwo na karcie serwo CNC. Połączenie fizyczne odbywa się za pomocą złącza JD1A/JD1B (zazwyczaj małe złącze taśmowe lub wtykowe), a napędowi przypisany jest adres węzła, którego CNC używa do identyfikacji go na łańcuchu I/O Link. Jeden łańcuch I/O Link może obsługiwać wiele urządzeń. Ta architektura jest powodem, dla którego SVU może być fizycznie umieszczony w dowolnym miejscu maszyny — potrzebuje tylko kabla sygnałowego I/O Link i własnego zasilania AC, a nie infrastruktury magistrali DC modułów serwo FSSB.

P2: H171 to jednostka 2. generacji — czy może zastąpić jednostkę H15x (1. generacji) w tej samej maszynie?

 W większości instalacji tak. H171 (2. generacja) używa tego samego interfejsu I/O Link, tych samych pozycji złączy fizycznych, tej samej obciążalności prądowej SVU-12 i tej samej kompatybilności z silnikami co H15x 1. generacji. Płyty wewnętrzne są inne (H17x używa A20B-2100-0132 i A20B-2100-0186, podczas gdy H15x używał wcześniejszych rewizji płyt), ale interfejs funkcjonalny z maszyną i CNC jest taki sam. W praktyce H171 był rutynowo używany jako zamiennik dla H152 i innych jednostek 1. generacji. Kluczowym sprawdzeniem przed zastąpieniem jest weryfikacja przypisania adresu węzła I/O Link w CNC i potwierdzenie, że żaden konkretny parametr oprogramowania nie odnosi się do dokładnej wersji jednostki w sposób, który spowodowałby niezgodność konfiguracji po włączeniu zasilania. Dla większości maszyn jest to czyste zastąpienie.

P3: Moja maszyna wyświetla alarm ATC i rewolwer już się nie obraca. Jak ustalić, czy problemem jest SVU-12, czy coś innego?

SVU-12 posiada 7-segmentowy wyświetlacz LED na przednim panelu, który pokazuje swój własny status niezależnie od CNC. Włącz maszynę i najpierw sprawdź ten wyświetlacz — jeśli pokazuje stałą liczbę lub kod literowy, poszukaj znaczenia w referencji alarmów jednostek serwo Beta. Kod wskazujący niskie napięcie na magistrali DC, awarię IPM lub przetężenie wskazuje na sprzęt napędu lub jego silnik/kable. Jeśli dioda LED pokazuje normalny status (brak kodu błędu), ale oś nadal się nie porusza, problem jest prawdopodobnie wyżej w łańcuchu: sprawdź ustawienie adresu węzła I/O Link, połączenie kabla I/O Link lub logikę PMM CNC dla sekwencji ATC. Częstym błędnym rozpoznaniem jest uznanie napędu za wadliwy, gdy kabel I/O Link ma słabe połączenie na jednym ze złączy — kable te uginają się wraz z ruchem maszyny i mogą rozwijać przerywane przerwy w punktach zaciskania złączy.

P4: Czy model A06B-6093-H171 można zastąpić jednostką 6132-series beta i I/O Link jako trwałą modernizację?

Nie bez modyfikacji. Jednostki SVU serii 6132 beta i również używają I/O Link i mają samodzielny zasilacz, ale są przeznaczone dla serii silników beta i (silniki biSV), a nie dla oryginalnych silników serii Beta b, takich jak b1/3000 lub b2/3000, do których dopasowany jest H171. Złącza, struktura parametrów i strojenie serwo są specyficzne dla każdej generacji silników. Bezpośrednie zastąpienie wymagałoby wymiany silnika, a także napędu, aktualizacji zestawu parametrów CNC dla nowego typu silnika i modelu napędu oraz weryfikacji, czy program sekwencji ATC lub rewolweru maszyny jest zgodny z ewentualnymi różnicami czasowymi w reakcji nowego napędu. Jest to wykonalna ścieżka modernizacji w kontekście planowanego utrzymania, ale nie jest to zamiana typu "jeden do jednego". Jeśli celem jest jedynie przywrócenie maszyny do pierwotnego stanu roboczego, pozyskanie odpowiedniego H171 jest prostszą i szybszą drogą.

P5: Czy wymiana tej jednostki wymaga rekonfiguracji adresu węzła I/O Link?

Adres węzła I/O Link dla SVU-12 jest zazwyczaj ustawiany za pomocą przełączników DIP lub przełączników obrotowych na samej jednostce, lub może być zdefiniowany w parametrach PMM CNC, w zależności od konfiguracji maszyny. Przy wymianie H171 na inny H171, adres węzła na nowej jednostce musi być ustawiony tak, aby odpowiadał adresowi, pod którym działała oryginalna jednostka. Jeśli oryginalna jednostka jest nadal fizycznie obecna i zasilana, adres można odczytać bezpośrednio z ustawień jej przełączników przed demontażem. Jeśli oryginalna jednostka została już usunięta lub jej ustawienia nie mogą zostać odczytane, adres jest zapisany w dokumentacji elektrycznej maszyny — lub można go określić z listy urządzeń I/O Link CNC, która pokazuje wszystkie podłączone węzły i ich adresy. Ustawienie niewłaściwego adresu węzła jest jedną z najczęstszych przyczyn błędu "napęd nie znaleziony" po wymianie SVU, więc potwierdzenie tego przed włączeniem zasilania nowej jednostki pozwala zaoszczędzić niepotrzebny czas na rozwiązywanie problemów.
